NÁVOD NA OBSLUHU EASY BIKE Alu Plus EAL

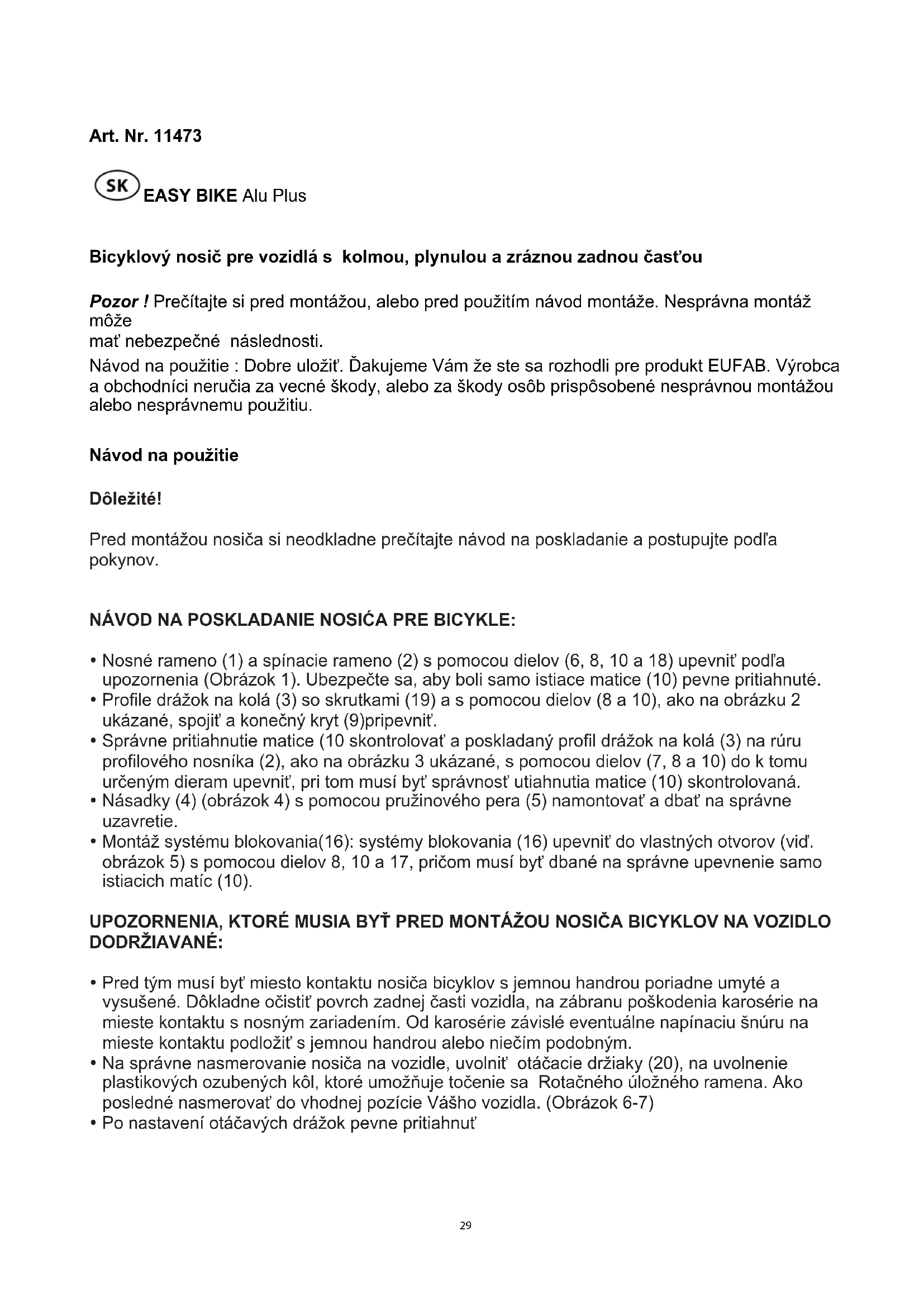

Bicyklový nosič pre vozidlá s kolmou, plynulou a zráznou zadnou časťou Pozor ! Prečítajte si pred montážou, alebo pred použitím návod montáže. Nesprávna montáž môže mať nebezpečné následnosti. Návod na použitie : Dobre uložiť. Ďakujeme Vám že ste sa rozhodli pre produkt EUFAB. Výrobca a obchodníci neručia za vecné škody, alebo za škody osôb prispôsobené nesprávnou montážou alebo nesprávnemu použitiu. Návod na použitie Dôležité! Pred montážou nosiča si neodkladne prečítajte návod na poskladanie a postupujte podľa pokynov.

• Nosné rameno (1) a spínacie rameno (2) s pomocou dielov (6, 8, 10 a 18) upevniť podľa upozornenia (Obrázok 1). Ubezpečte sa, aby boli samo istiace matice (10) pevne pritiahnuté.

• Profile drážok na kolá (3) so skrutkami (19) a s pomocou dielov (8 a 10), ako na obrázku 2 ukázané, spojiť a konečný kryt (9)pripevniť.

• Správne pritiahnutie matice (10 skontrolovať a poskladaný profil drážok na kolá (3) na rúru profilového nosníka (2), ako na obrázku 3 ukázané, s pomocou dielov (7, 8 a 10) do k tomu určeným dieram upevniť, pri tom musí byť správnosť utiahnutia matice (10) skontrolovaná.

• Násadky (4) (obrázok 4) s pomocou pružinového pera (5) namontovať a dbať na správne uzavretie.

• Montáž systému blokovania(16): systémy blokovania (16) upevniť do vlastných otvorov (viď. obrázok 5) s pomocou dielov 8, 10 a 17, pričom musí byť dbané na správne upevnenie samo istiacich matíc (10). UPOZORNENIA, KTORÉ MUSIA BYŤ PRED MONTÁŽOU NOSIČA BICYKLOV NA VOZIDLO DODRŽIAVANÉ:

• Pred tým musí byť miesto kontaktu nosiča bicyklov s jemnou handrou poriadne umyté a vysušené. Dôkladne očistiť povrch zadnej časti vozidla, na zábranu poškodenia karosérie na mieste kontaktu s nosným zariadením. Od karosérie závislé eventuálne napínaciu šnúru na mieste kontaktu podložiť s jemnou handrou alebo niečím podobným.

• Na správne nasmerovanie nosiča na vozidle, uvolniť otáčacie držiaky (20), na uvolnenie plastikových ozubených kôl, ktoré umožňuje točenie sa Rotačného úložného ramena. Ako posledné nasmerovať do vhodnej pozície Vášho vozidla. (Obrázok 6-7)

• Po nastavení otáčavých drážok pevne pritiahnuť30 UPEVNENIA NOSIČA NA VOZIDLO (Obrázok 7): UPOZORNENIE: Spojler a rezervné kolo môžu znemožniť montáž nosného zariadenia ako i veľmi malá miera medzere. Po nastavení otáčavých drážok pevne pritiahnuť

• Zadnú časť vozidla ľahko otvoriť a vrchný hák upevňovacieho remeňa(15) upevniť na vrchnom kole zadnej klapky.

• Pozor! Zariadenie nemôže byť pripevnené na nárazníku alebo na umelohmotných-/sklených častiach. Skontrolovať spôsobilosť bodov upevnenia.

• Po ukončení pomoci pružinového pera (5) zodpovedajúcej výšky Vášho vozidla, upevniť podpery (4) na spodnom ráme zadnej klapky vozidla der. Následovne skontrolovať, či je pružinové pero uzavreté.

• Pozor! Podpery môžu byť len vtedy upevnené, ak rámy zadnej klapky sú z kovu!

• Blokovací systém (16) s dodanou klukou (13) najskôr vo smere pohybu hodinových ručičiek napravo, potom naavo tak dluho točit (pevne utiahnut), až do tej doby než nosič jazdných kol tvorí kompaktnú a pevnú jednotku so zadnou častou vozidla. Teraz ešte pevne pritiahnut maticu (22) na blokovací systém.

• Potom ešte jeden raz skontrolovať blokovací mechanizmus všetkých otočných rukovätí, zaisťovacích kolíkov a skrutiek.

• Z bicykla odstrániť všetky pohybujúce sa časti (fľaše, pumpy atď.).

• Bicykle neprikrívať prostriedkami, ktoré by mohli byť odstránené vetrom. Všetky diele ktoré by sa mohli behom jazdy odpadnúť prosím. Predné kolá upevniť.

• Pri niektorých modeloch vozidiel je nutné, riadiacu tyč bicykla otočiť a dbať na pozíciu pedálov.

• Je dôležité, bicykle na vhodnom nosiči upevniť o proti sebe. Nosiče proti sebe spolu pripevniť. Riadiace zariadenie prvého bicykla sa musí nachádzať v pravo a druhé v ľavo. Dbať na to, aby pedály, riadiaca tyč a kovové diele neprišli do kontaktu s vozidlom.

• Bicykel s pomocou krátkeho rámového držiaka (21) na vrchnej rúre (1), Viď. obr. 8, upevniť.

• Potom bicykle s upevňovacím pásom (12), ako obr. 8 ukazuje, upevniť: dva páse na prednom kole a jeden na zadnom kole.

• Druhý bicykel s pomocou rámového držiaka (11), Viď. obr. 9, pripevniť.

• Kolá, rovnako ako pri prvom bicykle, pripevniť s pásmi (12).

• Obidva bicykle spolu s zisťovacím pásom (14) okolo rúry nosiča bicyklov uistiť a následovne skontrolovať pevnosť bicyklov.

• Následovne sa uistiť, že vozidlo, nosič a bicykle vytvárajú kompaktný celok a nieje žiadny diel.

• Podľa formy Vášho bicykla môže byť nevyhnutné, použitie ďalších upevňovacích remeňov. DÓLEŹITÉ:

• Poznávacia značka a zadné svetlá vozidla musia byť vždy dobre viditeľné

• Nosič bicykla LOGIC Model EASY BIKE a EASY BIKE Alu Plus môže byť max. zaťažené s 2 bicyklami so spoločnou hmotnosťou 30 kg.

• Pri vozidlách zo zadnými stieračmi musí byť zohľadnené, že môže byť použitie horšie alebo, môže byť ovplyvnená montáž.

• Pozor: Cez nadzdvihnutie zadnej časti auta se može prez otáčavý pohyb rozmer medzery zmenit a može príst k poškodeniu karosérie31

BEZPEČNOSTNÉ UPOZORNENIA

• Tieto nosiče bicyklov boli dôkladne a podľa odpovedajúcich bezpečnostných predpisov skonštruované a skontrolované.

• Pri záťaži klapky zadnej časti vozidla sa vytvorí iné rozdelenie záťaže na osiach kôl ako je od výrobcu predpokladané. Vozidlo zo záťažou odvážiť a uistiť sa, aby záťaž každej osi neprekročila výrobcom plánované zaťaženie.

• V prípade že bude použitá prívesná spojka , musí byť zaistené, že uhol odstupu pohybu prívesu je dodržaný podľa DIN 74058.

• Pred odjazdom musí byť zaistená nezávadnosť pásov alebo prípadne poškodenia vymeniť .

• Po krátkej jazde skontrolovať správnosť upevnenia kompletného nosiča plus bicykle, správne napätie pásov a pevnosť rôznych skrutiek a matíc; potom celú jazdu pravidelne prevádzať kontrolu.

• Upevnenie nosného systému musí byť vodičom periodicky kontrolované.

• Vodič je zodpovedný i za záťaž (§ 22 a § 23 STVO). Záťaž nemôže viac ako 400 mm vyčnievať od kola predných a zadných sveteľných zariadení.

• Po určitej dobe môžu háčky, páse, skrutky a upevňovacie páse ukazovať opotrebovanosť. V tomto prípade musia byť okamžite vymenené.

• Vzhľadom na prítomný nosný systém a záťaž musí byť rýchlosť jazdy prispôsobená na rozličné spôsoby jazdy a brzdenia.

• Vietor, prudké brzdenie, úzke zákruty, vysoká rýchlosť, vyvýšenia alebo zlá vozovka môžu ovplyvniť riadenie vozidla. Rýchlosť musí byť následovne zabránená, následovne predpísané hranice rýchlosti musia byť dodržané a v žiadnom prípade nemôže byť rýchlosť 130 km/h prekročená.

• Výrobca nepreberá žiadnu zodpovednosť za škody, ktoré boli spôsobené veľkou rýchlosťou alebo nesprávnou jazdou. Vodič je zásadne sám zodpovedný za bezpečné upevnenie nosiča ako aj za náklad. Za montážne chyby a chybné použitie ako škody na laku, nepreberáme žiadnu záruku. Zabránenie škôd laku: Naťahovacie páse musia byť omotané v bavlnenej handre, zadná časť vozidla musí byť čistená.

• Pred každou dlhou cestou a v každom prípade často behom prepravy kontrolovať správnosť upevnenia kompletného nosiča plus bicykle, správne napätie pásov a pevnosť rôznych skrutiek a matíc, ako aj na celkový stav celkov.

• Celok nosiča bicyklov a namontovaných bicyklov nemôže presahovať viac ako 40 cm od svetelnej osi vozidla.

• Aby ste mohli jazdiť s týmto nosičom bicyklov, musí byť vozidlo vybavené externým spiatočným zrkadlom.

• Celok bicyklového nosiča a namontovaných bicyklov nemôže presahovať šírku 2,5 m.

• Pri úzkych prejazdoch, garážový vjazd alebo iné musíte byť obzvlášť opatrný.

• Bicykle nemôžu mať žiadne ostré diele, ktoré by mohli zraniť osoby.

• Neprehľadné veci nemôžu prečnievať cez profil.

• Pri nepoužití bicyklového nosiča odmontovať.

• Pri umývaní vozidla odmontujte nosič.

• Bicykle neprikrývať vecami, ktoré môžu byť vetrom uvolnené.

• Tento systém vyžaduje dôkladnú montáž ako aj dodržanie návodu a spôsobu použitia. Počas prepravy s Vaším vozom ste vždy vy zodpovedný za bezpečnosť a spolujazdcov.

• Dodržiavať platné predpisy v danej krajine.

• Informujte každého vodiča ktorý používa Váš nosič o týchto upozorneniach.32

Koncový uzáver 4 X Spojenie koľajničiek 2 X Skrutka M6 X 40, U podložka, matica M6 po 4 X

Drážka na pás 4 X Tu zobrazené jednotlivé diely potrebujete pre montáž hliníkových koľajničiek, ako aj pre ich upevnenie. Spojte oba diely koľajničiek. Do prvku na spojenie koľajničiek vložte skrutky M6 X 40 a spojte takto koľajničku. Spojovaciu dosku vložte pod koľajničku cez skrutky a zaistite toto spojenie pomocou podložiek a matíc M6. Upevňovacie skrutky nasaďte na oboch stranách pod koľajničku, koľajničky vyrovnajte na nosnej časti nosiča a zaistite ich podložkami a maticami M6. Drážku na vedenie pásu vložte pod koľajničku (dve drážky pri prednom kolese a jednu pri zadnom kolese bicykla). Na oboch stranách nasaďte koncové uzávery. 4x upevňovacia skrutka plastový adaptér koľajnička spojovacia doska33 Typenliste für Fahrradträger Art.-Nr. 11473 Type list for bicycle rack item no. 11473; Liste de types pour porte-vélos réf. 11473 ; Lista de tipos para soporte de bicicleta N° de art. 11473; Typelijst voor fietsendragers art.-nr. 11473; Seznam typu nosicu jízdních kol art. cís. 11473; Lista typów – systemy mocowania rowerów nr art. 11473 Fahrzeug, Vehicle, Véhicules, Vehículos, Samochody Baujahr, Year of manufacture, Année de fabricatio, Año de construcción, Bouwjaar, rok výroby,
