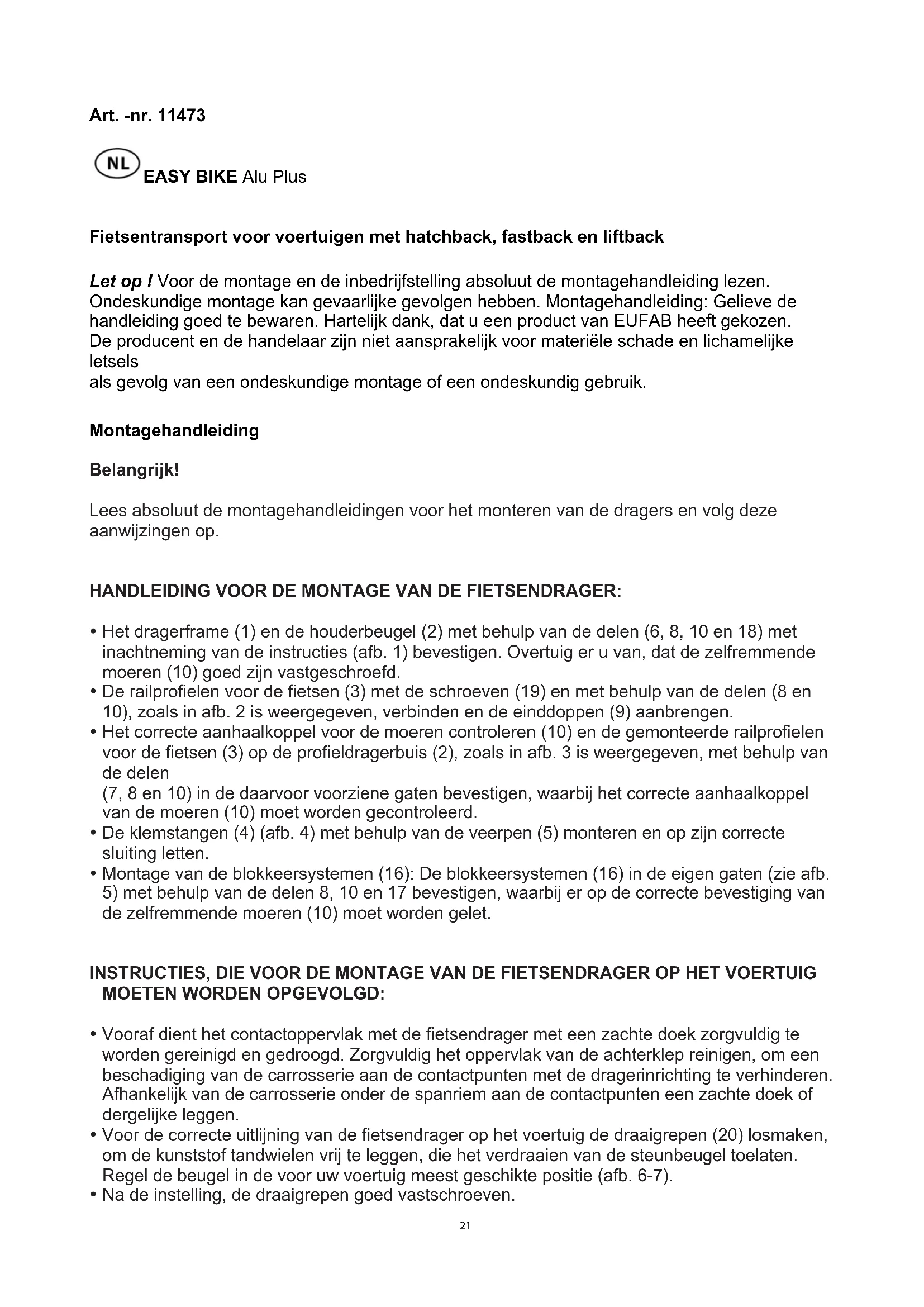

GEBRUIKSAANWIJZING EASY BIKE Alu Plus EAL

Fietsentransport voor voertuigen met hatchback, fastback en liftback

Let op! Voor de montage en de inbedrijfstellung absolut et montagehandleiding lezen. Ondeskundige montage kan gevaarlijke gevolgen hebben. Montagehandleiding: Gelingve de handleiding goed te bewaren. Hartelijk dank, dat u een product van EUFAB heeft gekozen. De producent en de handelaar zijn nicht aansprakelijk voor materiaèle schade en lichamelijke letsels

als gevolg van een ondeskundige montage of een ondeskundig gebruik.

Montagehandleiding

Belangrijk!

Lees absolut et montagehandleidingen voor het monteren van de dragers en volg deze aanwijzingen op.

HANDLEIDING VOOR DE MONTAGE VAN DE FIETSENDRAGER:

• Het dragerframe (1) en de houserbeugel (2) met behulp van de delen (6, 8, 10 en 18) met inachtneming van de instructies (afb. 1) bevestigen. Overtuig er u van, dat de zelfremmende moeren (10) goed zich vastgeschroefd.
• De railprofielen voor de fietsen (3) met de schroeven (19) en met behulp van de delen (8 en 10), zoals in afb. 2 is weergegeven, verbinden en de einddopen (9) aanbrengen.
• Het correcte aanhaalkoppel voor de moeren controleren (10) en de gemonteerde railprofielen voor de fietsen (3) op de profieldragerbuis (2), zoals in afb. 3 is weergegeven, met behulp van de delen

(7, 8 en 10) in de waarvoort voorziene gaten bevestigen, waar bij het correcte aanhaalkoppel van de moeren (10)要去 worden gecontroleerd.

• De klemstangen (4) (afb. 4) met behulp van de veerpen (5) monteren en op+zijn correcte sluiting letten.
• Montage van de blokkeersystemen (16): De blokkeersystemen (16) in de eigengaten (zie afb 5) met behulp van de delen 8, 10 en 17 bevestigen, waar bij er op de correcte bevestiging van de zelfremmende moeren (10)要去 worden gelet.

INSTRUCTIES, DIE VOOR DE MONTAGE VAN DE FIETSENDRAGER OP HET VOERTUIG MOETEN WORDEN OPGEVOLGD:

• Vooraf dient het contactoppervlak met de fietsendrager met een zichte doeck zorgvuldig te worden gereinigd en gedroogd. Zorgvuldig het oppervlak van de achterklep reinigen, om een beschadiging van de carroserie aan de contactpunten met de dragerinrichting te verhinderen. Afhankelijk van de carroserie onder de spanriem aan de contactpunten een zichte doeck of dergelijke leggen.
• Voor de correcte uitlijing van de fietsendrager op het voertuig de draaigrepen (20) losmaken, om de kunststof tandwielen vrij te leggen, die het verdraaien van de steunbeugel toelaten. Regel de beugel in de voor uw voertuig meest geschikte positie (afb. 6-7).
• Na de instelling, de draaiqrepen goed vastschroeven.

BEVESTIGING VAN DE FIETSENDRAGER OP HET VOERTUIG (AFB. 7):

INSTRUCTIE: Spoilers en reservewielen können de montage van de dragerinrichting onmogelijk make n et als een te geringe spleteafmeting.

• De hinterklep ijets openen en de bovenste haken van de bevestigingsriem (15) aan de bovenste rand van de hinterklep vastmaken.
• Let op! De inrichting kan Niet aan bumpers of delen van kunststof glas enz. Worden bevestigd!

De geschiktheid van de bevestigingspunten controeren.

• Nadat met behulp van de veerpen (5) de instelling in hoogte overeenkomstig uw voertuig werden uitgevoerd, de steunen (4) in het onderste frame van de achterklep bevestigen. Aansluitend controlleren, of de veerstift goed is vergrendeld.
• Let op! De steunen können alleen met het frame van de achterklep worden bevestigd, wanner deze van metaal is geproduedd!
• Draai eerst het rechte en dan het linke blokkeersystem (16) met behulp van de bijgaande zwengel (13) met de wijzers van de klok zo lang (trek hen zo vast), dat de fietsendrager met de achechterklep van het voertuig een compacte en stevige eenheid vormt. Daarna moet u de contramoeren (22) aan de blokkeersystemen vastschroeven.
• Controllerervolgens nog of alle draaibare handvatten, vergrendelingspennen en schroeven goed vastzitten

BEVESTIGEN VAN DE FIETSEN OP DE OP HET VOERTUIG GEMONTEERDE FIETSENDRAGER

(AFB. 8-9).

• Alle accessoires en alle beweeglijke delen (fles, pomp enz.) van de fietsen verwijderen.
• De fietsen Niet met voorwerpen afdekken, die door de rijwind kannen loskomen. Alle delen van de fietsen aflnemen, dieijdens het rijden kannen loskomen. De voorwienen bevestigen.
• Bij enkele fietsmodellen, is hetoodzakelijk, de stuurstang van de fietsen te draaien en op de positie van de pedalen te letten.
• Het is belangrijk, om de fietsen op de overeenkomstige dragers in omgekeerde richting ten opzichte van elkaar aan te brengen. Het stuur van de eerste fiets要去 zich rechts en dat van de tweede fiets要去 zich links bevinden. Let er op, dat de pedalen, de stuurstangen en metalen delen Niet met het voertuig in contact komen.
• De eerste fiets met behulp van een korte frameholder (21) aan de bovenste buis (1), zie afb. 8 bevestigen.
• Dan de fietsen met de bevestigingsriemen (12), zoals in afb. 8 is weergegeven, bevestigen: twee riemen aan het voorwiel en een aan het achterwiel.
• De tweede fiets met de framehouser (11), zie afb. 9, bevestigen.
• De fietsen, zoals bij de eerste fiets, met de riemen (12) bevestigen.
• Beide fietsen samen met de veiligheidsriem (14) rond de fietsendragerbuis beveiligen en aansluitend de stabiliteit van de fietsen op de drager controleren.
  Zorg er tensotte voor, dat het voertuig, de fietsendrager en de fietsen een compacte eenheid vormen en er geen enkel deel los zit.
• Overeenkomstig de vorm van uw fietsen zou hetoodzakelijk+kunnen+zijn,extra bevestiqingsriemen of systemen te gebruiken.

BELANGRIJK:

• De nummerplaat en dechterlichten van het voertuig要去en steeds goed zichtaar�.
• De fietsendragers LOGIC Modell EASY BIKE en EASY BIKE Alu Plus können max. met 2 fietsen en een totaal gewicht van 30kg worden belast.
• Bij voertuigen met ruitenwisser voor de achtermuii dient rekening te worden gehouden, dat de werkking waarvan kan worden belemmerd. Evt. kan men de demontage ervan overwegen.

Let op: Wanner u de ache terklep van het voertuig maar boven tilt, kan de spreetafmeting veranderen. Dit kan verwolgens tot beschadigingen aan de carosserie leiden.

VEILIGHEIDSINSTRUCTIES

• Deze fietsendrager werden zeer zorgvuldig en overeenkomstig de veiligheidsvoorschriften ontwikkeld, gebouwd en gekeurd.
• Bij belasting van de achterklep van het voertuig ontstaat er een andere lastverdeling op de welassen den degene die door de fabrikant is voorzien. Weeg het voertuig met de belasting en zorg ervoor, dat het gewicht per as de door de voertuigfabrikant voorziene belastingsgrens nicht overschrijdt.
• Indien er een aanhangwagenkoppeling worden gebruikt, dan moet er worden gezrijwaard, dat de hoekafstand voor de beweging van de aanhangwagen overeenkomstig DIN 74058 worden nagekomen.
• Voor het vertrek dient de goede toestand van de riemen gegarandeerd te zich en moeten deze evt, worden verrangen.
• Controller na een kort eindje rijden de bevestiging van de volledige drager plus fietsen, de correcte spanning van de riemen en de vaste zitting van de verschillende schroeven en moeren: voer daarna tijdens de rit regelmatige controles UIT.
• De bevestiging van het dragersystem moet door de bestuurder periodiek worden gecontroleerd.
• De bestuurder is ook verantwoordelijk voor de lading (§ 22 en § 23 (Duits verkeersreglement) STVO). De lading mag Niet meer dan 400mm buiten de rand van de voorste en achechterste verlichtingsinrichtingen uitsteken.
• Na verloop vanijd kuren de haken, riemen, schroeven en bevestigingsriemen tekenen van slijtage vertonen. In dit geval要去en zij onmiddelijk worden UITgewisseld.
• Als gevolg van de aanwezigheid van het dragersystem en de lading moet de rijnselheid aan het verschillend rij- en remgedrag worden aangepast.
• Wind, hard remmen, nauwe bochten, hoge snelheid, stijgingen of putten in het wegdek kennen het rijgedrag van het voertuig beinvloeden. De snelheid要去 dienovereenkomstig worden verlaagd, de voorgeschreven snelheidsbeperkingen要去 worden opgevolgd en in geen geval mag er sneller dan 130km / uur worden gereden.
• De produit is Niet aansprakelijk voor schade, als gevolg van te hoge snelheden of die aan een Niet correct rijgedrag te wijten zijn. De bestuurder is principieel alleen verantwoordelijk voor de correcte bevestiging van de drager en de lading. Voor montage- en gebruiksfonten alsook lak- en gevolgschade,+zijn wij Niet aansprakelijk. Vermijding van lakschade: De spanriemen要去en met een doek van katoen worden omwikkeld, de achechterklep moet worden gereinigd.
• Voor elke langere reis en in ieder geval tijdens het transport zeer vaak de correcte sluiting van alle bevestigingsystemen en de schroeven, evenals de algemene toestand van de eenheid controeren.
• De eenheid fietsendrager en gemonteerde fietsen mag nicht meer dan 40~cm buiten de as van de voertuigverlichting uitsteken.
• Om met deze fietsendrager te konnen reizen, dient het voertuig met een externe achteruitkijkspiegel uitgerust te zich.
• De eenheid fietsendrager en gemonteerde fietsen mag Niet breder zichn dan 2,5 m.
  Bij nauwe doorgangen, inritten van garages e. d. bijzonder voorzichtigelijk.
• De fietsen moot geen snijdende delen vertonen, die personen zonden können verwonden.
• Moeilijk overzichtelijkke voorwerpen mogen Niet buiten het profiel uitsteken.
• Monteer de fietsendrager indien hij Niet worden gebruikt af van het voertuig.
• Monteer de fietsendrager af van het voertuig bij het wassen van het voertuig.
• Dek de fietsen Niet af met voorwerpen, die door de rijwind zouden konnen loskomen.
• Voor dit systeme is een zorgvuldige montage, alsook het nauwgezette opvolgen van de montage en gebruikshandleidingen. Tijdens het transport met uw voertuig bent u steeds verantwoordelijk voor uweiligkeit en deeiligkeit van derden.
• De in het land van bestemming geldende veiligheidsvoorschriften nakomen.
• Informeer elke andere bestuurdcr, die uw fietsendrager gebruikt, over deze instructies.

Eindkap 4 X telkens 4 X

Railverbinding 2X

Schroef M6 X 40, U - Drukplaat Moer M6

Riemvoering 4 X

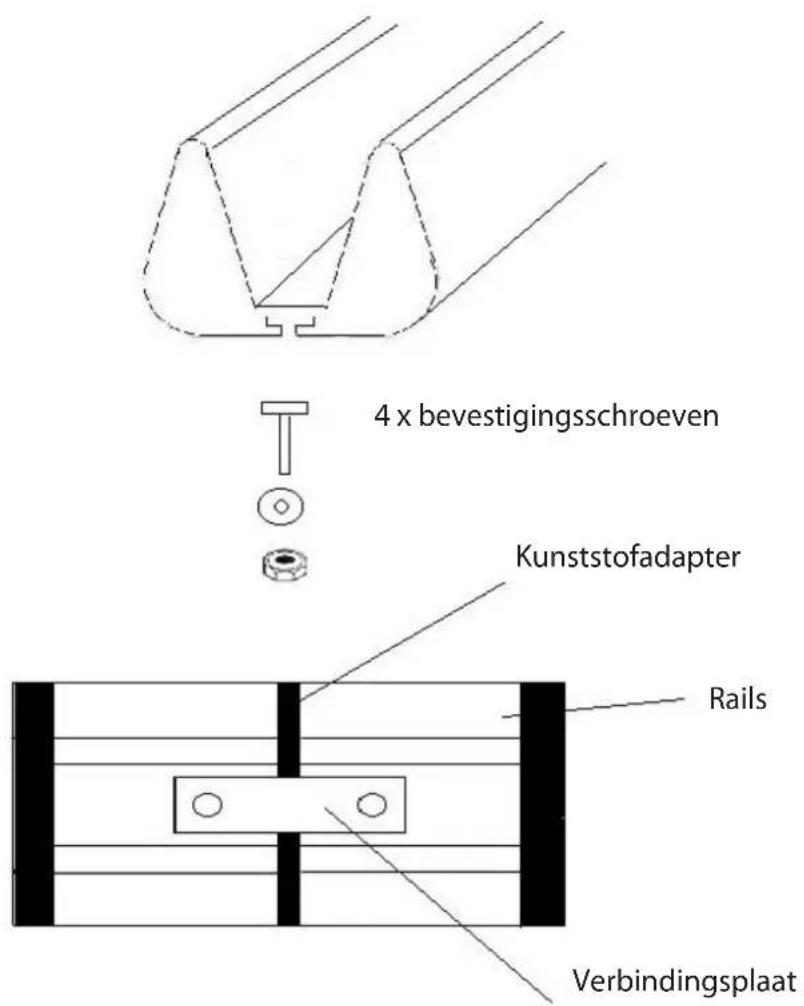

De hier getoonde afzonderlijke componenten hebt u nodig voor de montage van de aluminiumrails

en voor hun bevestiging. Steek beiden railonderdelen samen. In de railverbinding zet u de schroeven M6 X 40 en u verbind daarmee de rails. De verbinderingsplaat legt u onder de rail over de schroeven en u maakt deze verbinding vast met de drukplaten en moeren M6. Bevestigingschroeven langus beiden zichden onder de rail inzetten en de rails op de draagtafel uitrachten en vastzetten met de drukplaten en moeren M6. Riemvoering onder de rail inzetten (twee bij het voorwiel en een bij hetchterwiel van de fiets. Eindkappen langus beiden zichden opsteken.
