GEBRUIKSAANWIJZING 16274 EAL

Gebruiksaanwijzing 8

INHALT

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht!

Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens de bedieningshandleiding door.

Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

1. REGLEMENTAIR GEBRUIK

Het marterverjager ultrasoon wordt gebruikt om auto's en campers te beschermen tegen marterschade.

Het apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vaardigheden of zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik

2. LEVERINGSOMVANG

1 x Marterverjager ultrasoon

1 x Gebruiksaanwijzing

3. SPECIFICATIES

Bedrijfsspanning: 12 V

Frequentie: 23 kHz ± 10 % pulserend

Stroomopname: 0,4 mA

Stralingshoek: 160°, effectief

Zekering: F 200 mA, 250 V

Luidspreker: piëzo-tweeter

Geluidsdruk: max. 95 dB ± 15 %

Functiecontrole: LED

Afmetingen: ca. 63 x 50 x 22 [mm]

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend waarvoor het is bedoeld!
• Manipuleer of demonteer het product niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Draag nooit metalen armbanden bij werkzaamheden aan de accu of de elektrische installatie van uw voertuig. Er bestaat gevaar voor letsel.
• Lees de informatie over het loskoppelen van accu's in het handboek van uw voertuig of informeer hierover bij uw garage.
• Controleer regelmatig of het marterverjager en de aansluitkabel goed vastzitten.
• Koppel het apparaat af of verwijder de zekering in de pluskabel bij een jumpstart van het voertuig of als de accu snel wordt opgeladen. Bij deze werkzaamheden kunnen spanningspieken ontstaan die het apparaat kunnen beschadigen.
• Reinig het product nooit met een stoom- of hogedrukreiniger.

5. UITLEG BIJ DE SYMBOLEN

Komt overeen met de EG-richtlijnen

Een elektrisch product met deze markering mag niet als afval via het huisvuil worden afgevoerd

6. GEBRUIKSAANWIJZING

6.1 OVERZICHT

1 Controlelampje
2 Luidspreker
3 Bevestigingsogen
4 Plus (+) aansluitkabel, rood
5 Minus (-) aansluitkabel, zwart

: Overzicht

Afbeelding 1: Overzicht

6.2 VOORBEREIDING

Reinig de motorruimte grondig of gebruik de voorbehandelingsspuitbus met martergeurverwijderaar, artikelnummer 16265 voordat u het marterverjager ultrasoon monteert. Wij adviseren tevens om de bodemplaat van het voertuig en de parkeerplaats te reinigen.

LET OP

Lees voordat u het marterverjager ultrasoon gaat monteren de handleiding van uw voertuig over hoe de accu moet worden losgekoppeld. Door het loskoppelen van de accu kunnen informatie van de boordcomputer en radio-instellingen verloren gaan.

6.3 MONTAGE

Bevestig het marterverjager ultrasoon zodanig dat het geluid vrij kan ontsnappen, vergelijkbaar met de lichtbundel van een zaklamp. Kies een zo hoog mogelijke montageplaats in het motorcompartiment om aantasting door vuil en water te voorkomen. Plaats het apparaat zo ver mogelijk uit de buurt van warmtebronnen, zoals uitlaat, katalysator en draaiende delen. Let erop dat de zekering in de aansluitkabel goed toegankelijk moet zijn. In kleine motorcompartimenten kan het nodig zijn om meerdere marter-afweerapparaten te installeren omdat het ultrasoongeluid sterk wordt afgeschermd door obstakels.

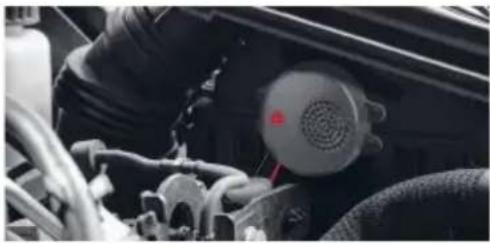

Afbeelding 2: Montage

6.4 ELEKTRISCHE AANSLUITING

Controleer eerst of klem 15, de geschakelde plus van het contactslot, bij uitgeschakelde ontsteking naar massa, klem 31, wordt geschakeld. Als dat het geval is, selecteert u verbindingstype „automatisch“. Als dit niet het geval is, kunt u het apparaat in verbindingstype „met wisselrelais“ of „continubedrijf“ aansluiten (niet toegestaan volgens StVZO).

Koppel de accu los.

6.4.1 TYPE AANSLUITING: AUTOMATISCH

Sluit de pluskabel (rode kabel met zekering) (positie 4 in de overzicht) aan op de permanente plus, klem 30. De minkabel (zwarte kabel met ringoog) (positie 5 in de overzicht) sluit u aan op de geschakelde plus van het contactslot, klem 15. Het apparaat wordt uitgeschakeld bij het aanzetten van het contact.

6.4.2 TYPE AANSLUITING: MET WISSELRELAIS

Voor dit type verbinding hebt u nog een extra 12 V-wisselrelais voor de auto nodig (niet inbegrepen). Sluit de aansluitingen van het relais en het marterverjager ultrasoon als volgt aan:

30 aan permanente plus
85 aan massa, klem 31
86 aan geschakelde plus van contactslot, klem 15
87 wordt niet gebruikt
87a aan de rode kabel van het ultrasoonapparaat
De zwarte kabel van het ultrasoonapparaat wordt op massa aangesloten, klem 31

86 87 87a 85 30 Afbo

Afbeelding 3: Schakelschema wisselrelais

Het apparaat wordt nu uitgeschakeld bij het aanzetten van het contact.

6.4.3 TYPE AANSLUITING: CONTINUBEDRIJF (NIET TOEGESTAAN VOLGENS STVZO)

Sluit de pluskabel (rode kabel met zekering) (positie 4 in de overzicht) aan op de permanente plus, klem 30. De minkabel (zwarte kabel met ringoog) (positie 5 in de overzicht) sluit u aan op massa, klem 31. Het apparaat werkt nu in continubedrijf, ook tijdens het rijden.

Sluit de accu weer aan en controleer of de accupolen goed vastzitten.

Zorg ervoor dat door de installatie van het marterverjager ultrasoon geen andere voertuigfuncties worden beïnvloed.

Tijdens de werking brandt het controlelampje met tussenpozen.

Ultrasoon geluid kan door mensen niet worden waargenomen. Gebruik het indicatielampje als leidraad bij het controleren van de functie.

LET OP

Bij langdurige periodes van inactiviteit kan de accu leegraken!

6.5 EEN DEFECTE ZEKERING VERVANGEN

Schroef de behuizing van de zekeringhouder in de pluskabel los. Vervang de defecte zekering door een nieuw, gelijkwaardig type zekering: F 200 mA 250 V. Schroef de zekeringhouder weer in elkaar.

Afbeelding 4: Vervang de zekering

7. ONDERHOUD EN VERZORGINGE

Controleer regelmatig de bevestiging en de aansluitkabels. Voor het overige is het marterafweermiddel onderhoudsvrij bij gebruik overeenkomstig de bestemming.

8. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

9. CONTACTINFORMATIE

EAL GmbH

42115 Wuppertal, Duitsland

[phone]
