Producttype	Compressor met dubbele spanning
Merk	EAL
Model	21076
Voeding	230 V ~ 50 Hz AC of 12 V DC (accu voertuig)
Maximale druk	8,3 bar / 120 psi
Volumestroom	25 l/min
Afmetingen (L x B x H)	ca. 14,5 x 23 x 24 cm
Gewicht zonder accessoires	ca. 2,140 kg
Lengte luchtslang	65 cm
Meegeleverde materialen	Compressor, 12 V-kabel, 230 V-kabel, 2 zekeringen (15 A 250 V en 2 A 250 V), adapters ∅ 5 mm, ∅ 8 mm en voor ballonnen, gebruiksaanwijzing
Gebruik	Ophlazen van banden (auto, motor, fiets), ballonnen, luchtbedden, opblaasbare boten
Bescherming	IP20 (binnengebruik, droge omgeving)
Beschermingsklasse	II (dubbele isolatie)
Opslagtemperatuur	-30°C tot +30°C
Maximale continue werkingstijd	max. 5 minuten, daarna minimaal 20 minuten afkoelen
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken; niet onderdompelen
Zekeringen	Zekering 12 V: snel 15 A 250 V (in de stekker); Zekering 230 V: 2 A 250 V (in het compartiment)
Inbegrepen accessoires	Adapters voor ventielen (5 mm, 8 mm) en ballonnen
Veiligheid	Niet gebruiken op personen of dieren; niet de aanbevolen druk overschrijden; ventilatieopeningen niet blokkeren
Algemene informatie	Geschikt voor huishoudelijk gebruik, niet industrieel; wordt geleverd met meertalige handleiding (FR, DE, EN, IT, NL)

Veelgestelde vragen - 21076 EAL

Hoe blaas ik een autoband op met de compressor EAL 21076?

Sluit de compressor aan op de 12 V-aansluiting van uw voertuig of op het 230 V-stopcontact. Open de vergrendeling van de ventielaansluiting, plaats deze op het ventiel van de band en vergrendel. Schakel de overeenkomstige schakelaar in (12 V of 230 V). Houd de druk op de manometer in de gaten en schakel uit zodra de gewenste druk is bereikt. Ontgrendel en verwijder de aansluiting.

Wat is de maximale druk die deze compressor kan bereiken?

De maximale druk is 8,3 bar (120 psi). Overschrijd nooit de aanbevolen druk voor het op te blazen object, omdat dit een explosiegevaar oplevert.

Kan ik de compressor langdurig continu gebruiken?

Nee, de compressor mag niet langer dan 5 minuten continu werken. Schakel hem na deze tijd uit en laat hem minimaal 20 minuten afkoelen voordat u hem opnieuw gebruikt.

Hoe vervang ik de zekering van het 12 V-systeem?

Draai de punt van de 12 V-mannelijke connector tegen de klok in los. Verwijder de zekering (15 A 250 V) en vervang deze door een nieuwe van dezelfde specificatie. Draai de punt weer vast.

Wat te doen als de compressor niet start?

Controleer de kabelaansluitingen, de ontsteking van het voertuig (voor 12 V) en de zekeringen. Vervang indien nodig de defecte zekering (zie handleiding). Zorg ervoor dat de juiste schakelaar is ingedrukt.

Kan ik ballonnen of luchtbedden opblazen met deze compressor?

Ja, gebruik de ballonadapter of de adapters van 5 mm of 8 mm. Plaats de adapter in de ventielaansluiting en bevestig deze op het ventiel van het op te blazen voorwerp. Ga te werk zoals bij een band.

Hoe reinig ik de compressor?

Schakel de compressor uit en trek de stekker eruit. Reinig de behuizing met een zachte, droge doek. Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen. Voorkom dat er vloeistof in het apparaat binnendringt.

Kan de compressor op beide voedingen tegelijk worden gebruikt?

Nee, sluit de compressor nooit tegelijkertijd aan op het 230 V-stopcontact en de 12 V-aansluiting van een voertuig. Gebruik slechts één stroombron tegelijk.

Wat betekent het symbool van dubbele isolatie?

Het symbool (vierkant in een vierkant) geeft aan dat het apparaat dubbele isolatie heeft (beschermingsklasse II) en geen aarding nodig heeft.

Hoe converteer ik eenheden van psi naar bar?

Gebruik de formule: 1 psi = 0,069 bar en 1 bar = 14,504 psi. In de handleiding vindt u een conversietabel (bijv. 30 psi = 2,1 bar).

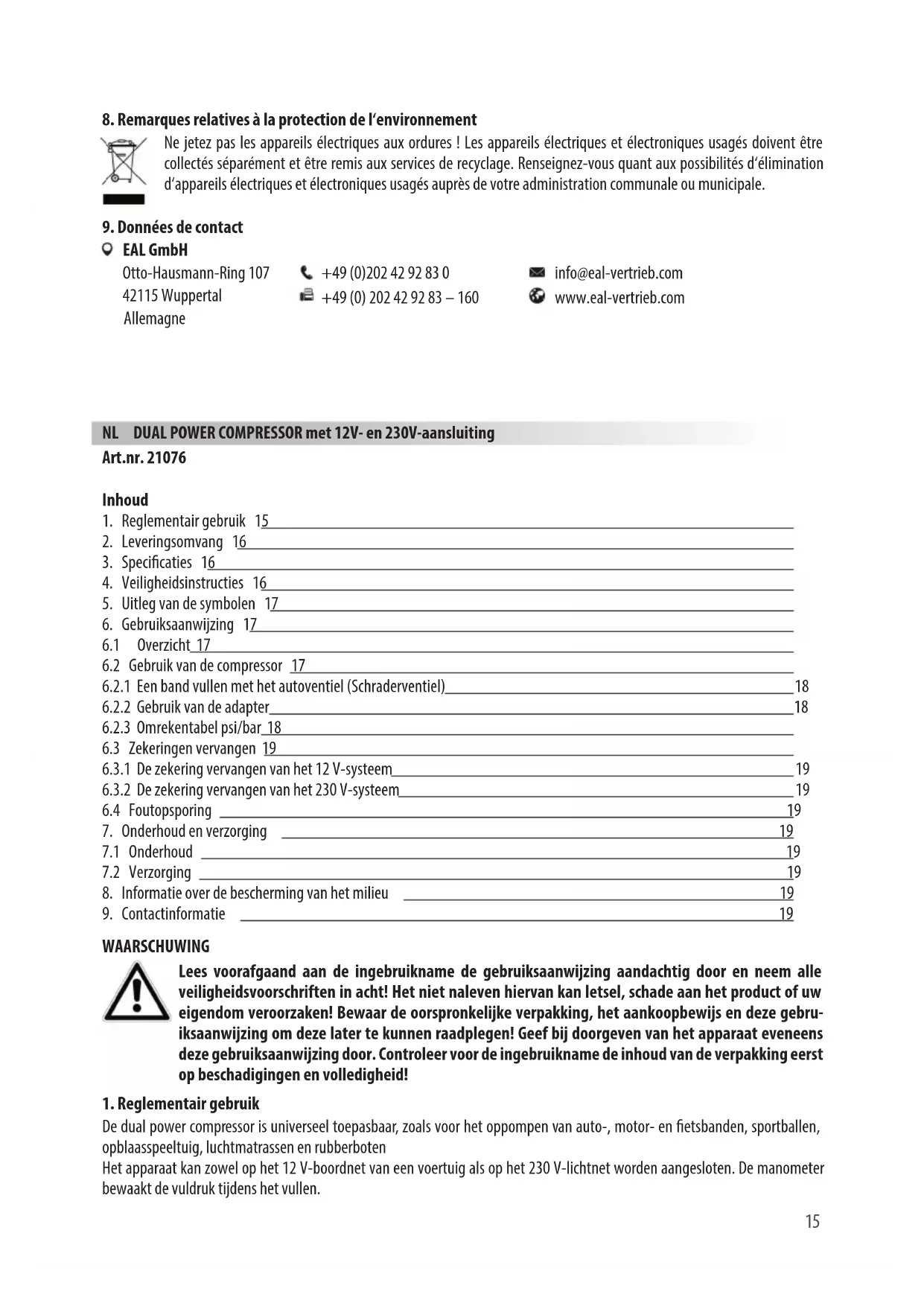

GEBRUIKSAANWIJZING 21076 EAL

NL DUAL POWER COMPRESSOR met 12V- en 230V-aansluiting

Art.nr. 21076

Inhoud

1. Reglementair gebruik 15
2. Leveringsomvang 16
3. Specifications 16
4. Veiligheidsinstructies 16
5. Uitleg van de symbolen 17
6. Gebruiksaanwijzing 17

6.1 Overzicht 17

6.2 Gebruik van de compressor 17

6.2.1 Een band vullen met het autoventiel (Schraderventiel) 18

6.2.2 Gebruik van de adapter 18

6.2.3 Omrekentabel psi/bar_18

6.3 Zekeringen vervangen 19

6.3.1 De zekering vervangen van het 12 V-systeem 19

6.3.2 De zekering vervangen van het 230 V-systeem 19

6.4 Foutopsporing 19

1. Onderhoud en verzorging 19

7.1 Onderhoud 19

7.2 Verzorging 19

1. Informatie over de bescherming van het milieu 19

2. Contactinformatie 19

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens deze gebruiksaanwijzing door. Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

De dual power compressor is universeel toepasbaar, zoals voor het oppompen van auto-, motor- en fietsbanden, sportballen, opblaasspeeltuig, luchtmatrassen en rubberboten

Het apparaat kan zowel op het 12 V-boordnet van een voertuig als op het 230 V-lichtnet worden aangesloten. De manometer bewaakt de vuldruk tijdens het vullen.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder de vereiste deskundigheid. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. Leveringsomvang

• 1x dual power compressor

• 1x zekering, snel 15 A 250 V, 6 x 30
  • 1x zekering 2 A 250 V, 5 x 20

• 1x adapter 5 mm

• 1x adapter ø 8 mm
• 1x baladapter

- 1x gebruiksaanwijzing

3. Specifications

Ingangsspanning: 230 V 50 Hz AC 12 V DC

Max. druk: 8,3 bar / 120 psi

Volumestroom: 25 l/min

Afmetingen (L x B x H): ca. 14,5 x 23 x 24 [cm]

Gewicht zonder toebehoren: ca. 2,140 kg

Lengte luchtslang: 0,65 cm

Lengte 12 V-kabel: 3,50 m

Lengte 230 V-kabell: 1 m

4. Veiligheidsinstructies

• Deze waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Manipuleer of demonteer het apparaat niet!
• Zorg dat de luchtdruk van de op te blazen voorwerpen niet hoger wordt dan de opgave van de fabrikant!
• Bescherm de compressor en de onderdelen ervan tegen vocht!
• Laat de compressor niet zonder toezicht werken!
• Houd de compressor buiten het bereik van kinderen en laat ze het apparaat niet bedienen!
• Dek tijdens de werking nooit de ventilatiesleuven van de compressor af.
• Wanneer de compressor ongewone geluiden maakt of oververhit raakt, schakelt u het apparaat direct uit en laat u het minimaal 20 minuten afkoelen!
• Controleer de compressor voordat u het apparaat gaat gebruiken. Beschadigde, gescheurde of gebroken onderdelen mogen uitsluitend door gekwalificeerde technici worden gerepareerd!
• Stel de compressor nooit bloot aan vorst, regen of temperaturen boven 30 °C of beneden -30 °C!
• Gebruik het apparaat nooit op mensen of dieren!
• Let erop dat de slang en kabel niet blootgesteld worden aan scherpe randen, olie of hete voorwerpen!
• Let bij het vullen altijd op de correcte luchtdruk (lees daartoe de handleiding van uw voertuig erop na). De compressor kan een druk van max. 8,3 bar leveren. Bij te hoge druk bestaat explosie- en letselgevaar.
• Laat de compressor nooit langer dan 5 minuten onafgebroken werken om oververhitting te voorkomen. Schakel de compressor na 5 minuten uit en laat hem eerst volledig afkoelen (minimaal 20 minuten) voordat u het apparaat weer aanzet.
• Laat de compressor nooit zonder toezicht werken.
• De compressor kan bij uitgeschakelde motor de accu van uw voertuig ontladen.
• Zorg voor een goede ventilatie wanneer u de compressor bij lopende motor in de garage of hal gebruikt. Er bestaat dan gevaar voor vergiftiging!
• Ontkoppel de compressor van de stroomvoorziening als u het apparaat niet nodig hebt.
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!

5. Uitleg van de symbolen

Komt overeen met de EG- richtlijnen

Een elektrisch product met deze markering mag niet als afval via het huisvuil worden afgevoerd

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Behuizing met randaarde (beveiligingskla sse II).

Gebruiksaanwijzing lezen

6. Gebruiksaanwijzing

6.1 Overzicht

Afbeelding 3: adapter en zekeringen

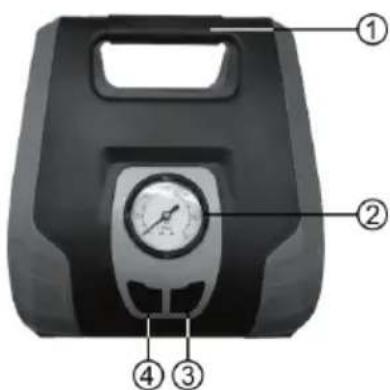

Afbeelding 1: Front Afbeelding 2: achterzijde

Afbeelding 4: zijkant

1 Draaggreep
2 Manometer
3 Aan-/uitschakelaar 12 V-systeem
4 Aan-/uitschakelaar 230 V-systeem
5 Aansluitkabel 12 V auto

(230 V-kabel niet zichtbaar op afbeelding)

6 Aansluitnippel van de luchtslang
7 Deksel opbergvak

8 Zekeringhouder (230 V)
9 Vervangende zekering (12 V)
10 Adapter ø 8 mm
11 Adapter ø 5 mm
12 Baladapter
13 Vervangende zekering (230 V)
14 Ventilatiesleuven

6.2 Gebruik van de compressor

Om met de compressor te werken, haalt u eerst de luchtslang (positie 6 in het overzicht) en de aansluitkabel (positie 5 in het overzicht) uit het opbergvak (positie 7 in het overzicht).

Zorg dat de compressor uitgeschakeld is voordat u het apparaat aansluit (beide schakelaars, posities 3 en 4 in het overzicht, mogen niet neergedrukt zijn).

6.2.1 Een band vullen met het autoventiel (Schraderventiel)

Open de vergrendeling op de aansluitnippel

Plaats de aansluitnippel op het ventiel

Vergrendel de aansluitnippel

Nu kunt u de band met de compressor vullen

Afbeelding 5 Afbeelding 7 Afbeelding 6 Afbeelding 8

Sluit de compressor aan op de stroomvoorziening. Dat kan de 12 V-aansluiting van uw voertuig zijn of het 230 V-lichtnet.

LET OP: Sluit de compressor nooit gelijktijdig op het 230 V-lichtnet en op het 12 V-stopcontact in een voertuig aan.

Schakel de compressor in voor het vullen. Bij aansluiting op een 12 V-autostopcontact drukt u op de rechter schakelaar (positie 3 in het overzicht) op de voorkant van het apparaat. Wanneer u de compressor op het 230 V-lichtnet hebt aangesloten, drukt u op de linker schakelaar (positie 4 in het overzicht).

De manometer (positie 2 in het overzicht) dient daarbij om de luchtdruk te controleren. Wanneer de gewenste luchtdruk is bereikt, schakelt u de compressor uit door op de betreffende aan-/uitschakelaar te drukken. Verwijder de aansluitnippel in omgekeerde volgorde (afbeeldingen 8 – 5).

Let bij het vullen altijd op de correcte luchtdruk (lees daartoe de handleiding van uw voertuig erop na). De compressor kan een druk van max. 8,3 bar leveren. Bij te hoge druk bestaat explosie- en letselgevaar.

Laat de compressor nooit langer dan 5 minuten onafgebroken werken om oververhitting te voorkomen. Schakel de compressor na 5 minuten uit en laat hem eerst volledig afkoelen (minimaal 20 minuten) voordat u het apparaat weer aanzet.

Laat de compressor nooit zonder toezicht werken.

De compressor kan bij uitgeschakelde motor de accu van uw voertuig ontladen.

Zorg voor een goede ventilatie wanneer u de compressor bij lopende motor in de garage of hal gebruikt. Er bestaat dan gevaar voor vergiftiging!

Na het vullen van een band controleert u de bandendruk nogmaals met een aparte luchtdruktester (zoals te vinden bij tankstations, garages).

6.2.2 Gebruik van de adapter

Open de vergrendeling van de aansluitnippel (afbeelding 5). Plaats de passende adapter in de aansluitnippel. Vergrendel de aansluitnippel (afbeelding 7). Plaats de adapter in de vulaansluiting van uw recreatieproduct (bal, luchtbed etc.). Afhankelijk van de uitvoering kan het zijn dat de adapter bij het vullen moet worden vastgehouden. Nu kunt u door de compressor in te schakelen het vullen starten. Wanneer de gewenste luchtdruk is bereikt, schakelt u de compressor uit door op de betreffende aan-/uitschakelaar te drukken. Verwijder de adapter uit de aansluitnippel, waarbij u de bovenbeschreven handelingen in omgekeerde volgorde uitvoert.

6.2.3 Omrekentabel psi/bar

De eenheden worden als volgt omgerekend:

1 psi = 0,069 bar 1 bar = 14,504 psi

6.3 Zekeringen vervangen

6.3.1 De zekering vervangen van het 12 V-systeem

Draai de punt (positie 17 in afbeelding 8) van de 12 V-stekker (positie 15 in afbeelding 8) tegen de klok in totdat deze loskomt van de stekker en verwijder deze. De zekering (positie 16 in afbeelding 8) komt vrij en kan uit de stekker worden getrokken. Vervang deze door een nieuwe zekering van gelijke sterkte en schroef de punt weer in de stekker, afbeelding 8.

Afbeelding 8: zekering in de 12 V-stekker

6.3.2 De zekering vervangen van het 230 V-systeem

Open de deksel van het opbergvak op de achterzijde van het apparaat. Haal de aansluitkabel en de luchtslang eruit. Zie ook afbeelding 3 in het overzicht. Draai de afsluitdop (positie 18 in afbeelding 9) los. Haal de zekering (positie 19 in afbeelding 9) uit de houder (positie 20 in afbeelding 9). Vervang deze door een nieuwe zekering van gelijke sterkte. Draai de afsluitdop weer op de houder.

18 FUSE FUSIBLE 19 20

Afbeelding 9: 230 V-zekering in het opbergvak

6.4 Foutopsporing

Storing	Mogelijke oorzaak	Maatregel
De compressor werkt niet	De aansluitkabel is niet correct aangesloten.	Controleer de aansluiting van de kabel en sluit deze op de juiste manier aan.
	Bij gebruik in de auto: geen spanning op het boordnetwerk.	Schakel het contact van uw auto in. Controleer de zekering van het boordnet en vervang deze indien nodig.
	De zekeringen in compressor zijn gesprongen.	Vervang de defecte zekering, zie paragraaf 6.3

7. Onderhoud en verzorging

7.1 Onderhoud: Bij reglementair gebruik is de dual power compressor onderhoudsvrij. Bewaar de compressor in een droge, vorstvrije omgeving.

7.2 Verzorging: Schakel de compressor uit en ontkoppel het apparaat van de stroomvoorziening bij een reinigingsbeurt. Reinig de behuizing van de compressor met een zachte, droge doek. Gebruik geen agressieve reinigings- of oplosmiddelen. Laat nooit vloeistoffen in de behuizing terechtkomen.

8. Informatie over de bescherming van het milieu

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

9. Contactinformatie

EAL GmbH
