| Tipo di prodotto | Compressore doppia potenza |
| Marca | EAL |
| Modello | 21076 |
| Alimentazione | 230 V ~ 50 Hz AC oppure 12 V DC (batteria veicolo) |
| Pressione massima | 8,3 bar / 120 psi |
| Portata volumetrica | 25 l/min |
| Dimensioni (L x l x h) | circa 14,5 x 23 x 24 cm |
| Peso senza accessori | circa 2,140 kg |
| Lunghezza del tubo pneumatico | 65 cm |
| Materiale fornito | Compressore, cavo 12 V, cavo 230 V, 2 fusibili (15 A 250 V e 2 A 250 V), adattatori ∅ 5 mm, ∅ 8 mm e per palloncini, manuale d'uso |
| Utilizzo | Gonfiaggio di pneumatici (auto, moto, bici), palloncini, materassi, barche pneumatiche |
| Protezione | IP20 (uso interno, ambiente asciutto) |
| Classe di protezione | II (doppio isolamento) |
| Temperatura di stoccaggio | -30°C a +30°C |
| Durata di funzionamento continuo | 5 minuti max, poi raffreddamento 20 minuti minimo |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto; non utilizzare solventi; non immergere |
| Fusibili | Fusibile 12 V: rapido 15 A 250 V (nella spina); Fusibile 230 V: 2 A 250 V (nel vano) |
| Accessori inclusi | Adattatori per valvole (5 mm, 8 mm) e palloncini |
| Sicurezza | Non utilizzare su persone o animali; non superare la pressione raccomandata; non ostruire le ventilazioni |
| Informazioni generali | Adatto per uso domestico, non industriale; fornito con manuale multilingue (FR, DE, EN, IT, NL) |
Domande frequenti - 21076 EAL
Domande degli utenti su 21076 EAL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Compressore in formato PDF gratuitamente! Trova il tuo manuale 21076 - EAL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 21076 del marchio EAL.

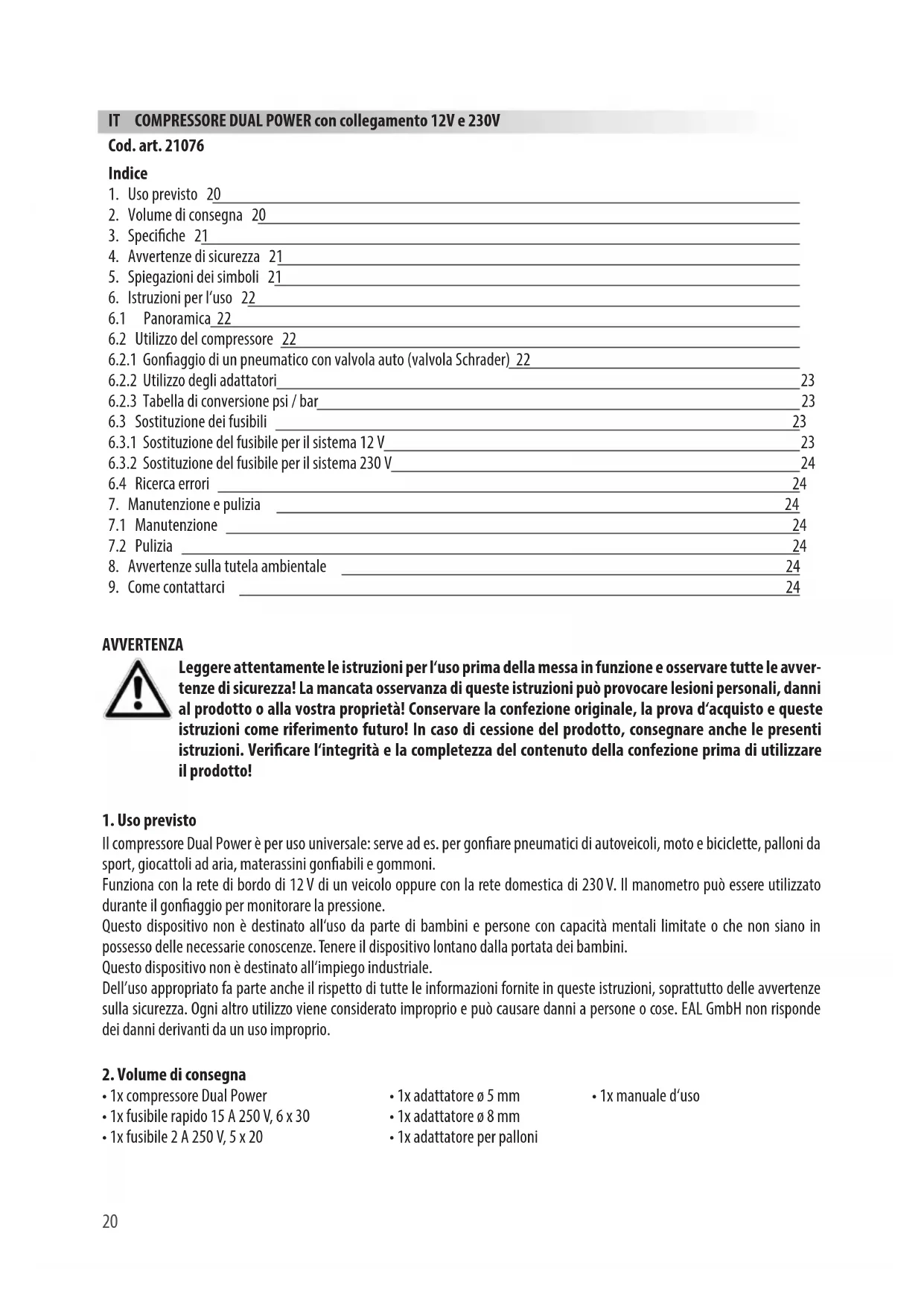

MANUALE UTENTE 21076 EAL
- Uso previsto 20
- Volume di consegna 20
- Specifiche 21
- Avvertenze di sicurezza 21
- Spiegazioni dei simboli 21
- Istruzioni per l'uso 22
6.1 Panoramica 22
6.2 Utilizzo del compressore 22
6.2.1 Gonfiaggio di un pneumatico con valvola auto (valvola Schrader) 22
6.2.2 Utilizzo degli adattatori 23
6.2.3 Tabella di conversione psi / bar 23
6.3 Sostituzione dei fusibili 23
6.3.1 Sostituzione del fusibile per il sistema 12 V 23
6.3.2 Sostituzione del fusibile per il sistema 230 V 24
6.4 Ricerca errori 24 - Manutenzione e pulizia 24
7.1 Manutenzione 24
7.2 Pulizia 24 - Avvertenze sulla tutela ambientale 24
- Come contattarci 24
AVVERTENZA
Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avver- tenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Verificare l'integrità e la completezza del contenuto della confezione prima di utilizzare il prodotto!
1. Uso previsto
Il compressore Dual Power è per uso universale: serve ad es. per gonfiare pneumatici di autoveicoli, moto e biciclette, palloni da sport, giocattoli ad aria, materassini gonfiabili e gommoni.
Funziona con la rete di bordo di 12 V di un veicolo oppure con la rete domestica di 230 V. Il manometro può essere utilizzato durante il gonfiaggio per monitorare la pressione.
Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.
Questo dispositivo non è destinato all'impiego industriale.
Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.
2. Volume di consegna
- 1x compressore Dual Power
- 1x adattatore ø 5 mm
- 1x manuale d'uso
- 1x fusibile rapido 15 A 250 V, 6 x 30
- 1x adattatore ø 8 mm
- 1x fusibile 2 A 250 V, 5 x 20
- 1x adattatore per palloni
3. Specifiche
Tensione in ingresso: 230 V 50 Hz AC 12 V DC
Pressione max.: 8,3 bar / 120 psi
Flusso volumetrico: 25 l/min
Dimensioni (Lun x Lar x Alt): ca.14,5 x 23 x 24 [cm]
Peso senza accessori: ca. 2,140 kg
Lunghezza flessibile aria: 0,65 cm
Lunghezza cavo 12 V: 3,50 m
Lunghezza cavo 230 V: 1 m
4. Avvertenze di sicurezza
- Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
- I bambini non devono giocare con l'apparecchio.
• Non affidare pulizia e manutenzione ai bambini se non sorvegliati.
- Non lasciare il materiale d'imballaggio in giro con noncuranza. Questo può diventare un giocattolo pericoloso per i bambini!
- Utilizzare questo prodotto solo per lo scopo previsto!
• Non manomettere né smontare il prodotto!
- Aumentare la pressione dell'aria per gli oggetti da gonfiare non oltre i valori raccomandati dal produttore!
- Proteggere il compressore e i suoi componenti dall'umidità!
- Non lasciare mai da solo il compressore durante il funzionamento!
- Tenere il dispositivo lontano dalla portata dei bambini e vietare loro l'utilizzo!
- Non coprire mai le aperture di ventilazione mentre il compressore è in funzione.
- Nel caso in cui il compressore dovesse emettere rumori insoliti o surriscaldarsi, spegnerlo immediatamente e lasciarlo raffreddare per almeno 20 minuti!
- Controllare il compressore prima della messa in funzione. I componenti danneggiati, incrinati o rotti devono essere sostituiti esclusivamente da tecnici qualificati!
- Non esporre mai il compressore al gelo, alla pioggia o a temperature superiori a 30°C o inferiori a - 30°C!
• Non utilizzare mai su persone o animali!
- Assicurarsi che il tubo flessibile e il cavo non siano esposti a spigoli vivi, olio od oggetti troppo caldi!
- Controllare sempre che la pressione di gonfiaggio sia corretta (consultare a tal proposito la guida d'uso del proprio veicolo). Il compressore può fornire una pressione max. di 8,3 bar. Se la pressione è eccessiva, si rischia di provocare un'esplosione o subire lesioni.
- Non lasciare funzionare il compressore mai per più di 5 min ininterrottamente, altrimenti si rischia che si surriscaldi. Dopo 5 min, spegnere il compressore e lasciarlo raffreddare completamente (per almeno 20 min) prima di rimetterlo in funzione. Non lasciare il compressore in funzione mai senza sorveglianza.
- A motore spento, il compressore può fare scaricare la batteria del veicolo.
- Se il compressore viene utilizzato con il motore del veicolo acceso, assicurarsi che il garage o il capannone siano ben ventilati. Pericolo di asfissia!
- Se non viene utilizzato, separare il compressore dall'alimentazione elettrica.
- Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!
5. Spiegazioni dei simboli
Conforme alle direttive CE
I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici
I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti)
Alloggiamento protettivo isolato (classe di protezione II)
Leggere le istruzioni d'uso
6. Istruzioni per l'uso
6.1 Panoramica
Figura 3: Vista adattatori e fusibili

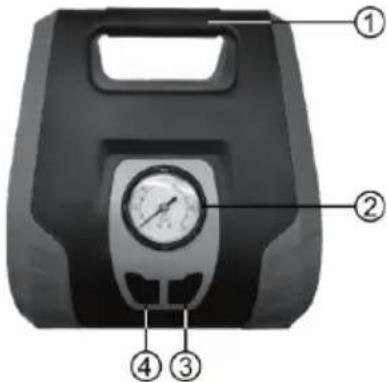

1 Maniglia di trasporto
2 Manometro
3 Interruttore ON/OFF modalità 12 V
4 Interruttore ON/OFF modalità 230 V
5 Cavo di allacciamento 12 V per auto (cavo 230 V non visibile in figura)
6 Attacco valvola flessibile aria
7 Coperchio scomparto
8 Portafusibili (230 V)
9 Fusibile di ricambio (12 V)
10 Adattatore ø 8 mm
11 Adattatore ∅ 5 mm
12 Adattatore per palloni
13 Fusibile di ricambio (230 V)

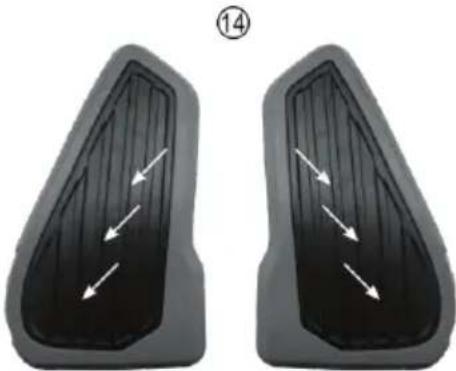

14 Feritoie di ventilazione
6.2 Utilizzo del compressore
Per poter lavorare con il compressore, prelevare prima il flessibile dell'aria (pos. 6 dello schema) e i cavi di allacciamento (pos. 5 dello schema) dallo scomparto (pos. 7 dello schema).
Prima di collegare il compressore, accertarsi che sia spento (entrambi gli interruttori, poss. 3 e 4 dello schema, non devono essere premuti).
6.2.1 Gonfiaggio di un pneumatico con valvola auto (valvola Schrader)
Aprire il bloccaggio dell'at-
tacco della valvola
Applicare l'attacco sulla valvola
Bloccare l'attacco della valvola
Ora si può gonfiare il pneumatico con il compressore
Allacciare il compressore all'alimentazione elettrica tramite l'attacco di 12 V del veicolo o un attacco domestico di 230 V.
ATTENZIONE: non collegare il compressore mai contemporaneamente alla rete domestica di 230 V e alla presa di 12 V di un veicolo.
Accendere il compressore per effettuare il gonfiaggio. In caso di collegamento a una presa auto di 12 V, premere l'interruttore di destra (pos. 3 dello schema) sul lato frontale del dispositivo. Se il compressore viene collegato alla rete domestica di 230 V, premere l'interruttore di sinistra (pos. 4 dello schema).
Il manometro (pos. 2 dello schema) serve per controllare la pressione dell'aria. Una volta raggiunta la pressione dell'aria desiderata, spegnere il compressore premendo sull'interruttore ON/OFF. Rimuovere l'attacco della valvola procedendo in ordine inverso (figure 8 – 5).
Controllare sempre che la pressione di gonfiaggio sia corretta (consultare a tal proposito la guida d'uso del proprio veicolo). Il compressore può fornire una pressione max. di 8,3 bar. Se la pressione è eccessiva, si rischia di provocare un'esplosione e subire lesioni.
Non lasciare funzionare il compressore mai per più di 5 min ininterrottamente, altrimenti si rischia che si surriscaldi. Dopo 5 min, spegnere il compressore e lasciarlo raffreddare completamente (per almeno 20 min) prima di rimetterlo in funzione.
Non lasciare il compressore in funzione mai senza sorveglianza.
A motore spento, il compressore può fare scaricare la batteria del veicolo.
Se il compressore viene utilizzato con il motore del veicolo acceso, assicurarsi che il garage o il capanno- ne siano ben ventilati. Pericolo di asfissia!
Al termine del gonfiaggio, controllare di nuovo la pressione del pneumatico con un manometro a parte (ad es. in un'area di servizio, in un'autofficina).
6.2.2 Utilizzo degli adattatori
Aprire il bloccaggio dell'attacco della valvola (figura 5). Inserire nell'attacco della valvola l'adattatore che fa al caso proprio. Bloccare l'attacco (figura 7). Inserire l'adattatore nell'attacco di riempimento dell'articolo per il tempo libero (pallone, materassino gonfiabile ecc.). A seconda della versione può rendersi necessario tenere fermo l'adattatore durante l'operazione di gonfiaggio. Ora si può effettuare il gonfiaggio accendendo il compressore. Una volta raggiunta la pressione dell'aria desiderata, spegnere il compressore premendo sull'interruttore ON/OFF. Rimuovere l'adattatore dall'attacco della valvola come descritto sopra procedendo in ordine inverso.
6.2.3 Tabella di conversione psi / bar
Le unità vengono convertite nel seguente modo:
1 psi = 0,069 bar 1 bar = 14,504 psi
6.3 Sostituzione dei fusibili
6.3.1 Sostituzione del fusibile per il sistema 12 V
Ruotare la punta (pos. 17 in figura 8) del connettore di 12 V (pos. 15 in figura 8) in senso antiorario fino a quando non si stacca dal connettore, quindi rimuoverla. Il fusibile (pos. 16 in figura 8) è ora libero e lo si può tirare dal connettore. Sostituirlo con un fusibile nuovo della stessa potenza e riavvitare la punta nel connettore, figura 8.
Figura 8: Fusibile nel connettore 12 V
6.3.2 Sostituzione del fusibile per il sistema 230 V
Aprire il coperchio dello scomparto sul retro del dispositivo. Estrarre i cavi di allacciamento e il flessibile dell'aria. Vedi anche figura 3 nello schema. Svitare il cappuccio (pos. 18 in figura 9). Rimuovere il fusibile (pos. 19 in figura 9) dal supporto (pos. 20 in figura 9). Sostituirlo con un fusibile nuovo della stessa potenza. Riavvitare il cappuccio nel supporto.
6.4 Ricerca errori
Conforme alle direttive CE
I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici
I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti)
Alloggiamento protettivo isolato (classe di protezione II)
Leggere le istruzioni d'uso
7. Manutenzione e pulizia
7.1 Manutenzione: Il compressore Dual Power, se utilizzato correttamente, non necessita di manutenzione. Si raccomanda di conservare il compressore in un luogo asciutto e al riparo dal gelo.
7.2 Pulizia: Prima di pulire il compressore, spegnerlo e separarlo dall'alimentazione elettrica. Pulire l'alloggiamento del compressore con un panno morbido e asciutto. Non utilizzare detergenti aggressivi o solventi. Evitare sempre che i liquidi penetrino all'interno dell'alloggiamento.
8. Avvertenze sulla tutela ambientale
Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune.
