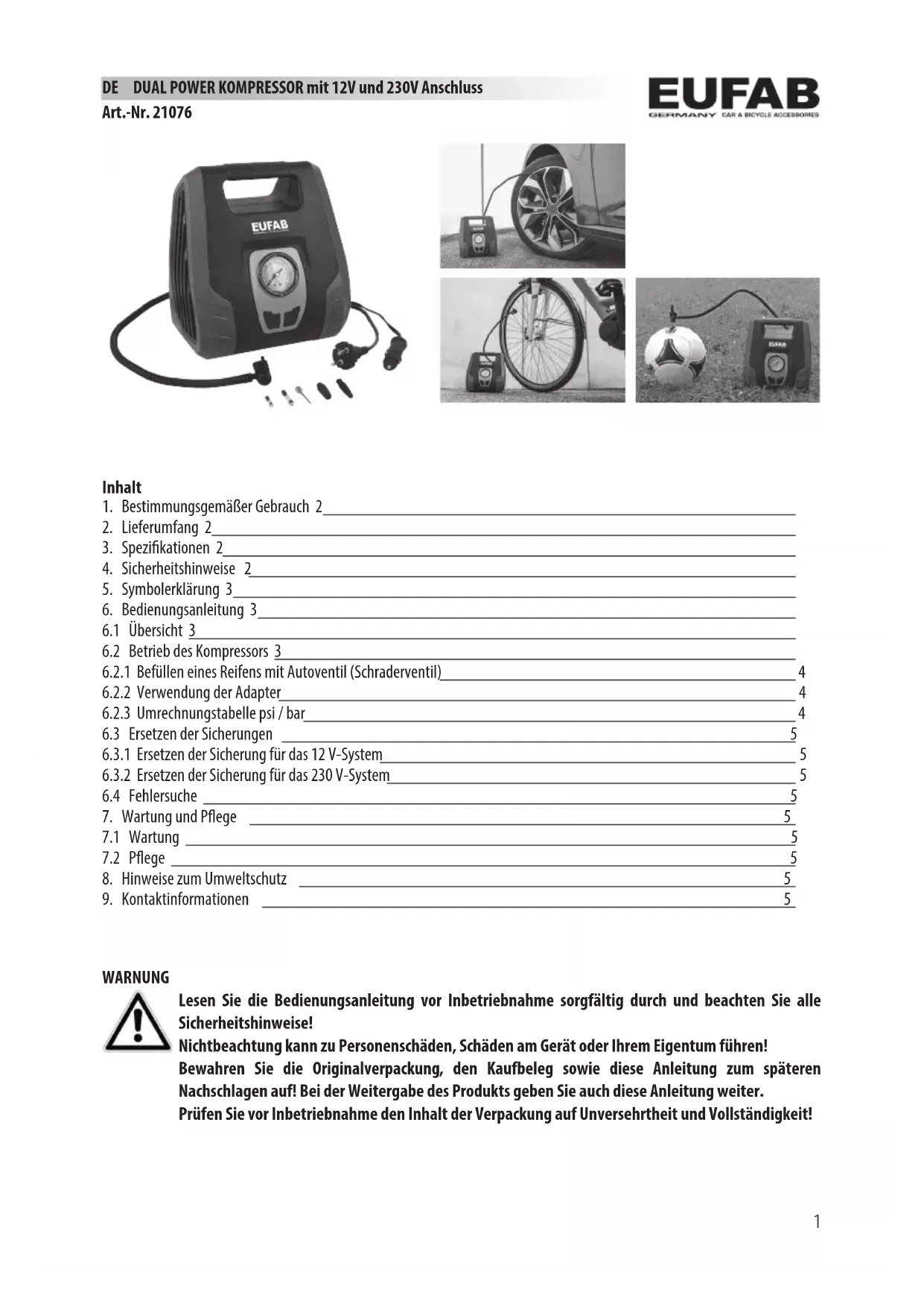

BEDIENUNGSANLEITUNG 21076 EAL

DE DUAL POWER KOMPRESSOR mit 12V und 230V Anschluss Art.-Nr. 21076 Inhalt Seite

1. Bestimmungsgemäßer Gebrauch 2

4. Sicherheitshinweise 2

5. Symbolerklärung 3

6. Bedienungsanleitung 3

6.2 Betrieb des Kompressors 3

6.2.1 Befüllen eines Reifens mit Autoventil (Schraderventil) 4

6.2.2 Verwendung der Adapter 4

6.2.3 Umrechnungstabelle psi / bar 4

6.3 Ersetzen der Sicherungen 5

6.3.1 Ersetzen der Sicherung für das 12 V-System 5

6.3.2 Ersetzen der Sicherung für das 230 V-System 5

7. Wartung und Pege 5

8. Hinweise zum Umweltschutz 5

9. Kontaktinformationen 5

WARNUNG Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter. Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!2

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Erhöhen Sie den Luftdruck für die aufzublasenden Objekte nicht über die Herstellerempfehlung!

• Schützen Sie den Kompressor und dessen Komponenten vor Feuchtigkeit!

• Lassen Sie den Kompressor in Betrieb nicht unbeaufsichtigt!

• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

• Decken Sie während des Betriebs niemals die Lüftungsönungen des Kompressors ab.

• Sollte der Kompressor ungewöhnliche Geräusche abgeben oder überhitzen, schalten Sie ihn sofort aus und lassen ihn mindestens 20 Minuten abkühlen!

• Überprüfen Sie den Kompressor vor Inbetriebnahme. Beschädigte, gerissene oder gebrochene Bauteile sollten ausschließlich durch qualizierte Techniker instandgesetzt werden!

• Setzen Sie den Kompressor niemals Frost, Regen oder Temperaturen über 30°C oder unter - 30°C aus!

• Niemals an Menschen oder Tieren anwenden!

• Stellen Sie sicher, dass Schlauch und Kabel keinen scharfen Kanten, Öl oder zu heißen Gegenständen ausgesetzt werden!

• Achten Sie beim Befüllen immer auf den korrekten Luftdruck (lesen Sie dazu in der Bedienungsanleitung Ihres Fahrzeugs nach). Der Kompressor kann einen Druck bis max. 8,3 bar liefern. Bei zu hohem Druck besteht Explosions- und Verletzungsgefahr.

• Lassen Sie den Kompressor niemals länger als 5 min ununterbrochen arbeiten, es besteht Überhitzungsgefahr. Schalten Sie den Kompressor nach 5 min ab und lassen Sie ihn ganz abkühlen (mindestens 20 min), bevor Sie ihn wieder in Betrieb nehmen.

• Lassen Sie den Kompressor niemals unbeaufsichtigt laufen.

4. Sicherheitshinweise

• 1x Sicherung, ink 15 A 250 V, 6 x 30

• 1x Sicherung 2 A 250 V, 5 x 20

• 1x Gebrauchsanleitung

Eingangsspannung: 230 V 50 Hz AC 12 V DC Max. Druck: 8,3 bar / 120 psi Volumenstrom: 25 l/min Dimensionen (L x B x H): ca. 14,5 x 23 x 24 [cm] Gewicht ohne Zubehör: ca. 2,140 kg Länge Luftschlauch: 0,65 cm Länge 12 V – Kabel: 3,50 m Länge 230 V – Kabel: 1 m

1. Bestimmungsgemäßer Gebrauch

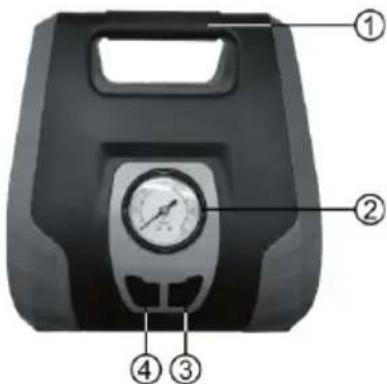

Der Dual Power Kompressor ist universell einsetzbar z.B. für das Aufpumpen von Auto-, Motorrad- und Fahrradreifen, Sportbällen, Luftspielzeugen, Luftmatratzen und Schlauchbooten. Er kann entweder mit dem 12 V-Bordnetz eines Fahrzeugs oder mit dem 230 V-Hausnetz betrieben werden. Das Manometer kann während des Füllvorgangs zur Überwachung des Fülldrucks genutzt werden. Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.3 6. Bedienungsanleitung6.1 Übersicht1 Tragegri2 Manometer3 Ein/Aus-Schalter 12 V Betrieb4 Ein/Aus-Schalter 230 V Betrieb5 Anschlusskabel 12 V Kfz (230 V Kabel auf Bild nicht sichtbar)6 Ventilanschluss des Luftschlauchs7 StaufachdeckelBild 1: Ansicht Front Bild 2: Ansicht RückseiteBild 3: Ansicht Adapter und SicherungenBild 4: Ansicht Seite5. Symbolerklärung• Der Kompressor kann bei abgeschaltetem Motor die Batterie Ihres Fahrzeugs entladen.

• Wenn Sie den Kompressor bei laufendem Fahrzeugmotor benutzen, achten Sie auf eine gute Belüftung in der Garage oder Halle. Es besteht Vergiftungsgefahr!• Trennen Sie den Kompressor von der Stromversorgung, wenn Sie ihn nicht benötigen.
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird! entspricht den EG-Richtlinien gekennzeichnetes Elektroprodukt darf nicht in den Hausmüll geworfen werden

Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden schutzisoliertes Gehäuse (Schutzklasse II).

Gebrauchsanleitung lesen

8 Sicherungshalter (230 V)9 Ersatzsicherung (12 V)10 Adapter Ø 8 mm11 Adapter Ø 5 mm12 Balladapter13 Ersatzsicherung (230 V)14 Lüftungsschlitze Um mit dem Kompressor arbeiten zu können, nehmen Sie zuerst den Luftschlauch (Position 6 in der Übersicht) und die Anschlusskabel (Position 5 in der Übersicht) aus dem Staufach (Position 7 in der Übersicht).6.2 Betrieb des Kompressors Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist, bevor Sie ihn anschließen (beide Schalter, Positionen 3 und 4 in der Übersicht, dürfen nicht heruntergedrückt sein).4 Die Einheiten werden wie folgt umgerechnet: 1 psi = 0,069 bar 1 bar = 14,504 psi Önen Sie die Verriegelung des Ventilanschlusses (Bild 5). Setzen Sie den für Ihre Anwendung passenden Adapter in den Ventilanschluss ein. Verriegeln Sie den Ventilanschluss (Bild 7). Setzen Sie den Adapter in den Füllanschluss Ihres Freizeitartikels (Ball, Luftmatratze etc.) ein. Je nach Ausführung, kann es sein, dass der Adapter während des Füllvorgangs festgehalten werden muss. Jetzt können Sie durch Einschalten des Kompressors den Füllvorgang starten. Bei Erreichen des gewünschten Luftdrucks schalten Sie den Kompressor durch Drücken auf den entsprechenden Ein/Aus-Schalter aus. Entfernen Sie den Adapter aus dem Ventilanschluss, indem Sie in umgekehrter Reihenfolge, wie oben beschrieben, vorgehen. Schließen Sie den Kompressor an die Stromversorgung an. Entweder an den 12 V-Anschluss in Ihrem Fahrzeug oder an einen 230 V-Hausanschluss. Schalten Sie den Kompressor zum Befüllen ein. Bei Anschluss an eine 12 V-Kfz-Steckdose drücken Sie den rechten Schalter (Position 3 in der Übersicht) auf der Vorderseite des Geräts. Wenn Sie den Kompressor an das 230 V-Hausnetz angeschlossen haben, drücken Sie den linken Schalter (Position 4 in der Übersicht). Nach dem Befüllen eines Reifens kontrollieren Sie den Reifendruck noch einmal mit einem separaten Luftdruckprüfer (z. B. Tankstelle, Kfz-Werkstatt). Das Manometer (Position 2 in der Übersicht) dient dabei zur Überprüfung des Luftdrucks. Bei Erreichen des gewünschten Luftdrucks schalten Sie den Kompressor durch Drücken auf den entsprechenden Ein/Aus-Schalter aus. Entfernen Sie den Ventilanschluss in umgekehrter Reihenfolge (Bilder 8 – 5). Önen Sie die Verriegelung am Ventilanschluss Önen Sie die Verriegelung am Ventilanschluss Setzen Sie den Ventilan- schluss auf das Ventil Setzen Sie den Ventilanschluss auf das Ventil ACHTUNG: Schließen Sie den Kompressor niemals gleichzeitig an das 230 V-Hausnetz und an die 12 V-Steckdose in einem Fahrzeug an. Achten Sie beim Befüllen immer auf den korrekten Luftdruck (lesen Sie dazu in der Bedienungsanlei- tung Ihres Fahrzeugs nach). Der Kompressor kann einen Druck bis max. 8,3 bar liefern. Bei zu hohem Druck besteht Explosions- und Verletzungsgefahr. Lassen Sie den Kompressor niemals länger als 5 min ununterbrochen arbeiten, es besteht Überhitzungsgefahr. Schalten Sie den Kompressor nach 5 min ab und lassen Sie ihn ganz abkühlen (mindestens 20 min), bevor Sie ihn wieder in Betrieb nehmen. Lassen Sie den Kompressor niemals unbeaufsichtigt laufen. Der Kompressor kann bei abgeschaltetem Motor die Batterie Ihres Fahrzeugs entladen. Wenn Sie den Kompressor bei laufendem Fahrzeugmotor benutzen, achten Sie auf eine gute Belüftung in der Garage oder Halle. Es besteht Vergiftungsgefahr!

6.2.2 Verwendung der Adapter

6.2.1 Befüllen eines Reifens mit Autoventil (Schraderventil)

6.2.3 Umrechnungstabelle psi / bar

Bild 5 Bild 7Bild 6 Bild 8 Tabelle 1 Tabelle 2 psi bar

Drehen Sie die Spitze (Position 17 in Bild 8) des 12 V Steckers (Position 15 in Bild 8) entgegen dem Uhrzeigersinn bis sich diese vom Stecker löst und nehmen Sie diese ab. Die Sicherung (Position 16 in Bild 8) wird freigegeben und kann aus dem Stecker gezogen werden. Ersetzen Sie diese durch eine neue Sicherung gleicher Stärke und schrauben Sie die Spitze wieder in den Stecker, Bild 8. Önen Sie den Staufachdeckel auf der Rückseite des Geräts. Nehmen Sie die Anschlusskabel und den Luftschlauch heraus. Siehe auch Bild 3 in der Übersicht. Drehen Sie die Verschlusskappe (Position 18 in Bild 9) heraus. Nehmen Sie die Sicherung (Position 19 in Bild 9) aus der Halterung (Position 20 in Bild 9) heraus. Ersetzen Sie diese durch eine neue Sicherung gleicher Stärke. Drehen Sie die Verschlusskappe wieder in die Halterung.

6.3 Ersetzen der Sicherungen

6.3.1 Ersetzen der Sicherung für das 12 V-System

6.3.2 Ersetzen der Sicherung für das 230 V-System

Bild 8: Sicherung im 12 V Stecker Bild 9: 230 V Sicherung im Staufach

Fehler Mögliche Ursache Maßnahme Der Kompressor arbeitet nicht Das Anschlußkabel ist nicht korrekt angeschlossen. Kontrollieren Sie den Anschluß der Kabel und schließen Sie sie richtig an. Bei Kfz-Betrieb: Keine Spannung an der Bordsteckdose. Schalten Sie die Zündung des Fahrzeugs ein. Kontrollieren Sie die Sicherung für die Borsteckdose und ersetzen Sie sie ggf. Die Sicherungen im Kompressor haben ausgelöst. Ersetzen Sie die defekte Sicherung, siehe Abschnitt 6.3

7.1 Wartung: Bei bestimmungsgemäßem Gebrauch ist der Dual Power Kompressor wartungsfrei. Lagern Sie den Kompressor

an einem trockenen, frostfreien Ort.

7.2 Pege: Schalten Sie den Kompressor vor einer Reinigung aus, trennen Sie ihn von der Stromversorgung. Reinigen Sie das

Gehäuse des Kompressors mit einem weichen trockenen Tuch. Verwenden Sie keine scharfen oder lösemittelhaltigen Reiniger. Lassen Sie niemals Flüssigkeiten in das Innere des Gehäuses gelangen.

8. Hinweise zum Umweltschutz

Entsorgen Sie Elektrogeräte nicht mit dem Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektro- und Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.
