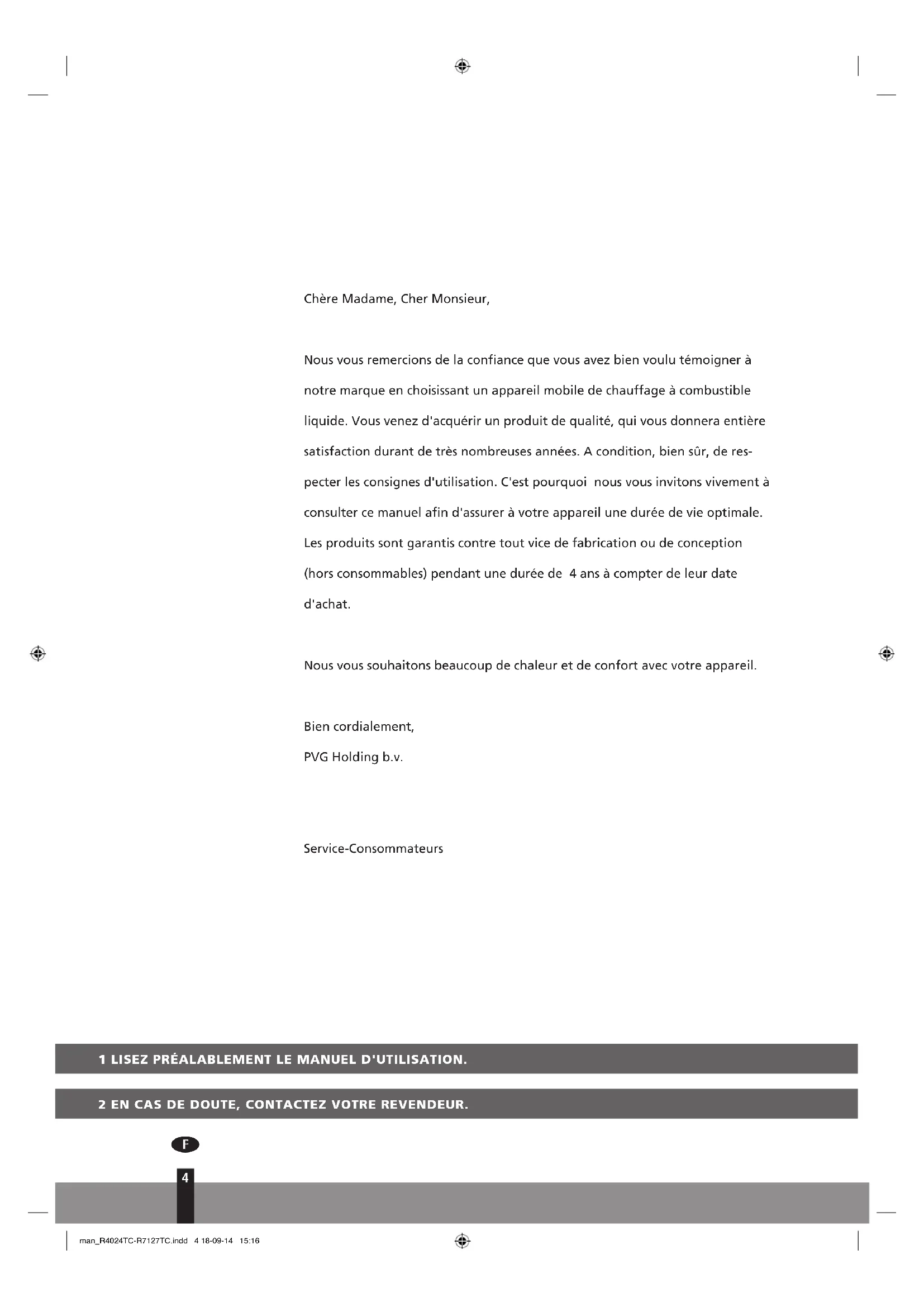

man_R4024TC-R7127TC.indd 4 18-09-14 15:16L’utiLisation dans Les Grandes LiGnes Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D’UTILISATION (page 7 et suivantes) reprend chaque étape en détail.Bouton d’extinctionBouton centralMécanisme d’allumageBrûleurPoignée du brûleurIndicateur du combustibleGrilleCouvercle du réservoir amovibleRéservoir amovibleJauge de combustible du réservoir amovibleAllumeurLogement des pilesPoignéeTablette

• Leremplissageduréservoirdoitsefaire(sécuritécontrel’incendie):-soitappareilàl’arrêt,-soitdansunautrelocalqueceluioùestinstallélechauffage,-danstouslescas,l’utilisateurdoitvérifierlabonnefermeturedesonréservoirrechargéendehorsdetoutesourcedechaleuroudefeuxnus.• Votreappareildégagerauneodeurde‘neuf’enchauffantpourlapremièrefois.• Conservezvotrecombustibledansunendroitfrais,àl’abridelalumièreaprèsavoirferméleoulesbidonsaveclebouchond’origine.• Lecombustiblevieillit.Utilisezàchaquedébutdesaisondechauffagedunouveaucombustible.• Utilisezuncombustibledebonnequalitéetconformeàl’arrêtédu18/07/2002etdu25/06/2010relatifauxcaractéristiquesducombustibleliquidepourappareilsmobilesdechauffagecommeQlimaPremiumQualityFuelsouPTX.• Sivouschangezdemarqueet/oudetypedecombustible,vousdevezd’abordvousassurerquel’appareilmobiledechauffageàcombustibleliquideconsommeentièrementlecombustibleprésent.• Evitertoutcontactlagrillequipeutetretrèschaude.Retirezlesdifférentsemballages(voir le chapitre A, fig. A).RemplissezleréservoiramovibleIetattendez30minutesavantd’allumerl’appareil (voir le chapitre B, fig. I). PlacezlespilesdansleurlogementL (voir le chapitre A, fig. G). VérifiezlepositionnementdubrûleurDcelui-cidoitêtrevertical(voir le chapitre A, fig. F).Allumezl’appareilentournantàfondleboutoncentralBàdroitepuisenappuyantdoucementsurlemécanismed’allumage3 (voir chapitre C, fig. K et L).Aprèsallumagedel’appareil,ilvousfautattendre10à15minutesavantdepouvoircontrôlersil’appareilfonctionnebien(voir le chapitre D).Eteignezl’appareil (voir le chapitre E). 1 Lisez préaLabLement Le manueL d'utiLisation.2 en cas de doute, contactez votre revendeur. PRINCIPAUX ÉLÉMENTS man_R4024TC-R7127TC.indd 5 18-09-14 15:163

ce Que vous devez savoir au préaLabLe:

AÉREZ TOUJOURS SUFFISAMMENT

Lisezattentivementcemanueld’utilisationavantd’utiliserl’appareiletconservez-le pourtouteréférenceultérieure.Installezcetappareiluniquements’ilestconforme àlalégislation,auxordonnancesetauxnormeslocalesetnationales.Ceproduita étéconçupourêtreutilisécommechauffagedansdesmaisonsrésidentielles,etil doitêtreutiliséuniquementdansdesendroitssecs,dansdesconditionsdomestiques normalesetenintérieur,dansunséjour,unecuisineouungarage. Quelquesoitlemodèle,vousdeveztoujoursprévoirunepiècedevolumeminimal afind’utiliserl’appareilentoutesécurité,sansaérationsupplémentaire.Silevolume delapièceestpluspetitqueceluipréconisé,vousdeveztoujoursentrebâillerune fenêtreouuneporte(±2,5cm).Ilestimportantquechaquepièceoùl’appareilest utilisésoitmunied’uneentréed’airsuffisanteetd’unesortied’airefficace(section minimalede50cm

pourchaqueorifice).Toutemodificationdusystèmedesécurité estinterdite,cardanscecas,nousnepourronsplusgarantirlebonfonctionnement ducontrôleurd’atmosphère.Encasdedoute,consultezvotredistributeur.

Ilpeutseproduirequevotreappareilneufs’arrêteautomatiquementpeu aprèsavoirétéallumé,dansunetempératureambiantetiède(19à20ºC),ce phénomèneétantprovoquéparuneaccumulationdechaleur.Ceciestune conséquencelogiqueetnormaledusystèmedesécurité.Unallumageultérieurde l’appareildansunetempératureambiantemoinsélevéeéviteracephénomène. Toutemodificationdusystèmedesécuritéestinterdite,cardanscecas,nousne pourronsplusgarantirlebonfonctionnementducontrôleurd’atmosphère.Encas dedoute,consultezvotrerevendeur

DESSUS TEMPÉRÉ (LE ‘SAFE TOP’) L’appareildechauffageestmunid’undessustempéré,nommélesystème‘Safe top’.Cecipermetdediminuerlatempératureduplateausupérieure.Siledessus tempéréesttouchéparaccident,cedessustempérépermetunrisqueréduit. Attention:leplateausupérieuretlagrilledevantrestentchaud. Evitertoutcontactaveclagrille.

Particulièrement pour France: Votreappareildechauffageaétéconçupour fonctionneruniquementavecuncombustiblepourchauffagemobileàcombustible liquide(conformeauxarrêtésdu18/7/2002etdu25/6/2010)commeQlimaPremium QualityFuelsouPTX.L’usagedetoutautrecombustibleestinterdit.Réclamez-les chezvotrerevendeurouconsulteznotresiteinternetpourl’adressedenospoints deventes.Lechauffagemobileàcombustibleliquideestunappareildechauffage d’appointàfunctionnementintermittent. Note spéciale pour le Royaume-Uni : N’utilisezquedupétroledeclasseC1ou équivalent,enconformitéaveclanorme‘BS2869-Part2’. Pouruneutilisationconvenable,l’utilisateurdoitrespecterlesprescriptions suivantes: man_R4024TC-R7127TC.indd 6 18-09-14 15:163

e e e e e e Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil. INTERdICTION - d’utiliserlechauffagemobileàcombustibleliquidedanslescaravans,les bateauxetlescabinesdevéhicules; - d’utiliserlechauffagemobileàcombustibleliquidedanslespieces insuffisammentaérées(sereporterauvolumeminimalàchaufferdansle tableaudescaractéristiques)ousituéesendessousduniveaudusolet/ou au-dessusdeniveauplushautque1500mètres; - detouteinterventionparl’utilisateursurlesdispositifsdesécuritédu chauffage. L’utilisationdecetypedechauffagedansleslocauxrecevantdupublic(ERP)doit fairel’objetd’unedémarcheréglementée.Ilestimperativedeserenseigner auparavant.

LE COMBUSTIBLE APPROPRIÉ

Votreappareildechauffageaétéconçupourfonctionneruniquementavecun combustiblepourchauffagemobileàcombustibleliquide.L’usagedetoutautre combustibleestinterdit. Seulscescombustiblesvousassurentunecombustionpropreetoptimale. Réclamez-leschezvotrerevendeurouconsulteznotresiteinternetpourl’adresse denospointsdeventes.Uncombustibledemoinsbonnequalitépeutsetraduire par: e undépôtdecarboneexcessifsurlamèche e unecombustionimparfaite e uneréductiondeladuréedeviedel’appareil e undégagementdefuméeet/oudemauvaiseodeur e undépôtsurlagrilleoulemanteau Uncombustibleappropriéestdoncessentielpourunusagesûretdurabledevotre appareil. Lagarantienecouvrepaslesdommageset/oupannesdupoêlecauséspar l’utilisationd’uncombustibleautrequeceluiquiestrecommandé. manueL A INSTALLATION dE L’APPAREIL

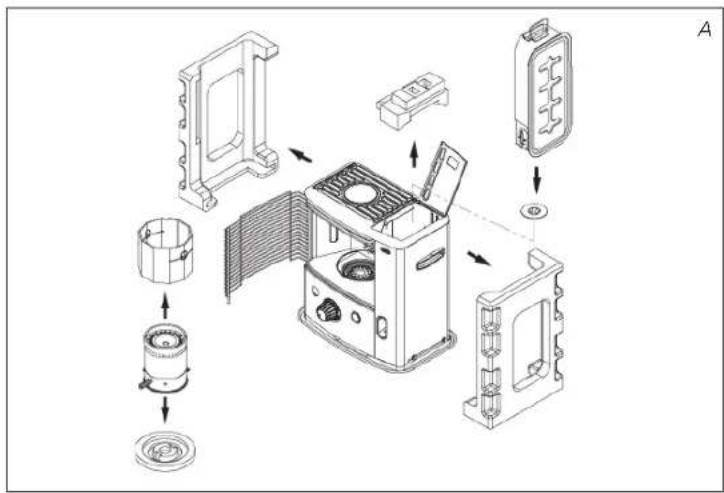

Retirezavecprécautionvotreappareilducartonetvérifiez-enlecontenu. Enplusdel’appareil,vousdevezdisposer:

Retirezlescalagesdeprotection: eSouleverlecôtédroitdelagrilleG.Sortezlegrildesonlogement(fig.B). eTirezlesextrémitésdel’emballageverslescôtésetenmêmetempstirez-les légèrementverslebas(fig.C.). eEnlevezlachambredecombustionetautresprotectionssituédessousla chambredecombustion(fig.D). e Remettezlebrûleurenplace.Lebrûleursetrouvebienpositionnési,à l’aidedelapoignéeE,vouspouvezledéplacersanseffortlégèrementà gaucheetàdroite(fig.F).Fermezlagrille. e OuvrezlecouvercleduréservoiramovibleHetretirezlacaledepolystyrène extrudé(polyfoam).

Remplissezleréservoiramovibleensuivantlesinstructionsduchapitre B.

Lasurfacedusoldoitêtreplane.Déplacezl’appareils’iln’estpasparfaite- menthorizontal.N’essayezpasdecorrigersapositionenmettantendessous deslivresouunobjetquelconque.

Votreappareilestmaintenantprêtàl’emploi. B REMPLISSAGE dU COMBUSTIBLE Remplissezvotreréservoiramovibledansunlieuapproprié(aucasoùvous renverseriezducombustible).Procédezcommesuit:

Assurez-vousquel’appareilestéteint.

Soulevezlecouvercle,dégagezleréservoiramovibleetretirez-ledel’appareil (fig.H).Attention!quelquesgouttesdecombustiblepeuventencores’écouler duréservoir.Posezleréservoiramovible(côtébouchonverslehaut,côté poignéeparterre)puisdévissezlebouchonduréservoir.

Prenezlapompeàmain(voirmanuald’utilisationdelapompe)etintroduisez letuyaurigidedanslebidon.Veillezàcequecederniersoitplushautquele réservoiramovible(fig.I).Introduisezletuyauflexibledansl’orificedu réservoiramovible.

Danstouslescas,l’utilisateurdoitverifierlabonnefermeturedureservoir rechargéendehorsdetoutesourcedechaleuroudefeuxnus.Remettezle réservoiramovibledansl’appareil.Refermezlecouvercle.Pensezàfermer votrebidonpouréviterdesdépôtsd’eau.

C ALLUMAGE dE L’APPAREIL Audébut,unappareilmobiledechauffageàcombustibleliquideneufdégage unecertaineodeur.Assurezdoncuneaérationsupplémentaireoubienallumez votreappareillapremièrefoisàl’extérieurdel’espacehabitable. Sivousutilisezl’appareilpourlapremièrefois,vousdevez,aprèsavoirplacé leréservoiramovibleplein,attendre30minutesenvironavantd’allumer.Cela permetàlamèchedes’imbiberdecombustible.Procédezdelamêmemanière lorsd’unchangementdemèche. Avantd’allumerl’appareil,vérifieztoujoursl’indicateurducombustibleFpour savoirsivousdevezd’abordremplirleréservoiramovible. Allumeztoujoursl’appareilenvousservantdesonallumageélectrique. N’utilisezjamaisd’allumettesoudebriquet. Procédezcommesuit:

TournezleboutoncentralBàdroitejusqu’àlabutée(fig.K).

Appuyezsurlemécanismed’allumageC(fig.L)maispastropfort.Dès qu’unepetiteflammeapparaîtdanslebrûleurD,vouspouvezrelâcherle mécanismed’allumage. Aprèsallumagedel’appareil,vérifieztoujoursquelebrûleurDestbien verticalenlebougeantlégèrementàl’aidedelapoignéeEverslagauche etversladroite(fig.F).Celadoits’effectuersansforcer.Silebrûleurestmal positionné,ilseformeradelafuméeetdelasuie. d FONCTIONNEMENT dE L’APPAREIL Aprèsallumagedel’appareil,ilvousfautattendre10à15minutesavantde pouvoircontrôlersil’appareilfonctionnebien.Leshauteursmaximaleset minimalesautoriséespourvotreflammesontindiquées(fig.Q).Uneflammetrop hautepeutprovoquerlaformationdefuméeetdesuiealorsqu’uneflammetrop basseentraînelaformationd’odeuretd’usuredelamèche.Vouspouvezréglerla flammeunpeuenvousservantduboutoncentral2(fig.M). Lescausespossiblesd’uneflammetropbassesont: e troppeudecombustible (remplissezleréservoir) e combustibledemauvaisequalité (consultezvotrerevendeur) e troppeud’aération (entrebâillezunefenêtreouuneporte) e usuredelamêche (consultezvotrerevendeur,ouchangez lamèche,voirchapitreL) E EXTINCTION dE L’APPAREIL Appuyezsurleboutond’extinctionA.Laflammes’eteindraaprèsquelques instants(fig.N).

man_R4024TC-R7127TC.indd 9 18-09-14 15:16F PANNES: CAUSES ET REMèdES Sivousn’arrivezpasàremédieràunepanneàl’aidedesinstructionsci-dessous, vousdevezcontactervotrerevendeur. L’ALLUMAGE NE MARCHE PAS. e Lespilesnesontpasbienplacéesdansleurlogement. Vérifiez (fig. G). e Lespilesnesontpasassezpuissantespourl’allumage. Changez-les (fig. G). e L’appareilaentièrementconsommésoncombustibleoubienlamèchea étéchangée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d’allumer. e Vousavezpoussélemécanismed’allumageCtropfort. Poussez moins fort (chapitre C). e L’allumeurKestdéfectueux. Consultez votre revendeur. FLAMME INSTABLE ET/OU SUIE ET/OU OdEUR. e LebrûleurDn’estpascorrectementplacé. Mettez-la bien droit à l’aide de la poignée E jusqu’à ce que vous puissiez la bouger facilement légèrement à gauche et à droite. e Vousutilisezuncombustibleusagé. Commencez chaque saison froide avec un combustible neuf. e Vousutilisezuncombustibleinadapté. Voir LE COMBUSTIBLE APPROPRIÉ. e Delapoussières’estaccumuléeendessousdel’appareil. Consultez votre revendeur. e Lahauteurdelamèchen’estpascorrect. Consultez votre revendeur. L’APPAREIL S’ÉTEINT LENTEMENT. e Leréservoiramovibleestvide. Voir le chapitre B. e Ilyadel’humiditédansleréservoirinférieur. Consultez votre revendeur. e Lehautdelamèches’estdurci. Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le propre combustible. e Vousutilisezuncombustibleusagé. Commencez chaque saison froide avec un combustible neuf. L’APPAREIL BRULE TOUJOURS FAIBLEMENT. e Lamècheesttropbasse. Consultez votre revendeur. e L’appareilaconsommépratiquementtoutlecombustibleavantd’êtrede nouveaurempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d’allumer. e Vousutilisezuncombustibleusagéouinadapté. Voir LE COMBUSTIBLE APPROPRIÉ e Lapièceestinsuffisammentaérée. Ouvrez largement une fenêtre ou porte pendant quelque temps, puis laissez-la entrebâillée. L’APPAREIL BRULE TROP FORT. e Vousutilisezuncombustibleinadapté,tropvolatil. Voir LE COMBUSTIBLE APPROPRIÉ. e Lamècheesttropélevée. Consultez votre revendeur.

allumeur défaillant du fait du filament rompu. G À PROPOS dE L’ENTRETIEN Votreappareilexigepeud’entretien.Maisvousdevezessuyerlapoussièreetles tachesaumoyend’unchiffonsec.Adéfautdequoi,destachestenacespeuventse former.Normalement,troisélémentssontsujetsàl’usure:

Vouspouvezleschangervous-même.Nejetezpaslespilesusagéesàlapoubelle. Observezlesrèglesenvigueurdansvotrecommuneconcernantlespetitsdéchets chimiques.

L’allumeurtiendrapluslongtempssivousallumezl’appareildemanière appropriée.Changezlespilesàtempsetveillezànepasenfoncertropfortle mécanismed’allumage.Silefilàincandescenceestcassé,oudéformévousdevez remplacerl’allumeur.

Pourprolongerladuréedeviedelamèche,vousdevezlaisserdetempsàautre l’appareilconsommerentièrementsoncombustible(jusqu’àcequ’ils’éteignede lui-même).Procédezainsilorsquevousconstatezquelaflammedevientfaible.En consommanttotalementsoncombustible,l’appareildégageuneodeur.Ilvousest doncconseillédelefaireàl’extérieurdel’espacehabitable. Lesréparations,leremplacementdespiècesimportantesetletravailsurles élémentsdesécuriténedoiventêtreexécutésquepardesspécialistesagrées(et reconnusparlefabricantoul’importateur).Avantdeprocéderàsonentretien, laissezl’appareilrefroidir. H ENTREPOSAGE (FIN dE LA SAISON) Alafindelasaison,nousvousconseillonsdefaireensortequel’appareil consommelatotalitédesoncombustiblepuisdel’entreposerdansdebonnes conditions.Veuillezsuivrelesinstructionssuivantes:

Allumezl’appareilàl’extérieurdel’espacehabitableetlaissez-leconsommer entièrementsoncombustible.

Rangezl’appareildansunlieusanspoussière,sipossibleenutilisant l’emballaged’origine.Vousnepourrezpasconserverlecombustiblerestant pourlasaisonsuivante.Allumezl’appareiletlaissez-leconsommerentière- mentsoncombustible.Nejetezpaslecombustiblen’importeoù.Observezles règlesenvigueurdansvotrecommuneconcernantlesdéchetschimiques.En toutcas,commencezlanouvellesaisonavecducombustibleneuf.Lorsque vousréutilisezvotreappareilsuivezlesinstructionsdenouveau (chapitre A). I TRANSPORT Afind’éviterlesfuitesdecombustibledurantletransportdel’appareil,vousdevez prendrelesprécautionssuivantes:

R 4024 TC R 7127 TCAllumage électriqueCombustibleCombustible liquide pour appareils mobiles de chauffage (Arrêté du 18-07-2002 et du 25-06-2010)Puissance calorifique max. 200 g/h 2400 Watt225 g/h 2700 WattConseillé pour des pièces normalement airées m3 **min. 40 60max. 85 95Ne convient pas pour des pieces de volume inférieur à40 m³ / 16m² 60m³ / 24m²Consommation de combustible* (l/heure) 0.250 0.281Consommation de combustible* (g/heure)200 225Autonomie du réservoir (heures)15.2 13.5Contenance du réservoir amovible (litres) Poids (kg) 8.6Dimensions (mm) (plateau inférieur compris)largeur 455profon- deur

hauteur 460Accessoires Bouchon de transport, pompe à mainPiles 3V D.C. (R20 x 2)Type mèche NSurveillance de la qualité de la ventilation (renouvellement d'air): Mesure directe du taux de CO2 (NDIR CO2 sensor )* Encasderéglageenpositionmaximale** Cesvaleurssontdonnéesàtitreindictif LemarquageCEcorrespondàlaconformitéauxnormesEN55014(1993)et EN50082-1(1992) K CONdITIONS dE GARANTIE Votreappareilestcouvertparunegarantiede4ansàcompterdeladated’achat. Durantcettepériode,touslesvicesdefabricationoudeconceptionserontréparés gratuitement.Deplus,lesrèglessuivantess’appliquent:

Nousrejetonsexpressémenttouteautredemanded’indemnisation,ycompris encasdepréjudiceindirect.

Laréparationoulechangementdepièceseffectuésdanslapériodede garantien’entraînepaslareconductiondelagarantie.

Lagarantienes’appliquepasdanslescassuivants:modificationsapportéesau l’appareil,usagedepiècesnond’origine,réparationsdel’appareileffectuées pardestiers. bouchon de transport man_R4024TC-R7127TC.indd 12 18-09-14 15:164 Lespiècessujettesàl’usurenormale,commelamêche,lespiles,l’allumeuret lapompeàmainnesontpascouvertsparlagarantie.

Lagaranties’appliqueuniquementsivousprésentezlebond’achatd’origine, datéetneportantpasdemodifications.

Lagarantienes’appliquepasencasdedommageoccasionnépardesmanipu- lationsnonconformesaumanueld’utilisation,parunenégligenceoupar l’usagedecombustiblenonappropriéouusagé.Uncombustiblenonappro- priépeutmêmeêtredangereux*.

Lesfraisd’expéditionetlesrisquesliésàl’envoidel’appareiloudeses piècessonttoujoursàlachargedel’acheteur. Encasdeproblème,consultezlemanueld’utilisation.Sileproblèmepersiste, consultezvotrerevendeur. *Lesmatièreshautementinflammables,parexemple,peuventproduireunecombustionincontrôlableavec, pourconséquence,unjaillissementdesflammes.Danscecas,n’essayezpasdedéplacerl’appareilmaiséteignez- leimmédiatement(voirlechapitreE).Encasd’urgence,vouspouvezutiliserunextincteurmaisuniquementdu typeB:extincteuràacidecarboniqueouàpoudre. 14 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ 1 Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l’appareil. 2 Ne déplacez pas l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendrel’entretiendel’appareil. 3 Placezl’avant del’appareil à aumoins 1,5mètre dumur,des rideaux etdesmeubles. 4 N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroitsàfortcourantd’air.Danscesdeuxcas,lacombustionnesera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche,piscine,etc.). 5 Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devezvousabsenterlongtemps(vacancesparexemple),retirezlafiche delaprisedecourant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillezàcequelecombustiblenesoitpasexposéàlachaleurouàdes écartsdetempératureextrêmes.Conservezlecombustibletoujoursdans unendroitfrais,secetsombre(lalumièresolairedégradelaqualitédu combustible). 8 N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture)peuventêtreprésents. 9 La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risquesd’incendie). 10 Aéreztoujourssuffisamment. 11 Cetappareiln’estpasconçupourdesutilisateurs(ycomprislesenfants) quiprésententunhandicapmoteur,mentalousensoriel,ouquiman- quentd’expérienceetdeconnaissances,saufs’ilssontsurveillésparune personneresponsabledeleursécurité. 12 Cet appareil peutêtre utilisé par des enfants de plus de 8 ans et des personnesauxcapacitésphysiques,sensoriellesoumentalesréduites,ou manquantd’expérienceetdeconnaissances;ilfautpourcelaleuravoir fourniunencadrementoudesconsignesàproposdel’utilisationsécuri- séedel’appareiletleuravoirexpliquéclairementlesdangerspotentiels. 13 Nepaslaisserlesenfantsjoueravecl’appareil. 14 Lesenfantsnedoiventpasêtrechargésdunettoyageetdel’entretiende l’appareilsaufs’ilssontencadrés.

man_R4024TC-R7127TC.indd 13 18-09-14 15:16Le cHanGement de La mÈcHe L AVANT dE COMMENCER A CHANGER LA MECHE, L’APPAREIL dOIT êTRE ETEINT ET TOTALEMENT REFROIdI. 1a.OuvrirlecapotduréservoirHetvidangerleréservoirà fuelI. 1b. Déposerlespilespourempêchertoutebrûlure éventuelle. 1c. Ouvrirlagrillefrontaleetdéposerlachambrede combustionD. 1d.Déposerleboutonderéglagedelamèchemoletée2 entirantdessus. 2a. Retirerles5vis:1àl’arrière,ducôtédroitet2autres ducôtégauchedel’armoire. 2b.Déposerlecapteur,àl’arrièredel’armoire.

6a.Déposerlemécanismed’allumageautomatiqueen dévissant1vis. 6b.Déposerlemécanismedesécurité(àbalancier)en dévissant2vis. 6c. Retirezlesconnecteurs(4EA)delacartedecircuit imprimé.

7. Dévisserles4vispapillon.

8. Déposerlerégulateurdelamèche.

9. Appuyersurlabrochedelamèchequiestinstalléeà

l’intérieurdulogementdelamèche.Démonterla mèche,lesupportdemèche,etlelogementdelamèche l’unaprèsl’autre. 10.Installerlanouvellemèche,etenfoncerlestroisbroches surlanouvellemèchedansles3troussetrouvantsurla chemisedelamèche,verslehaut(Cf.flècheindiquée “”Up””/“”verslehaut””,surlachemise). 11.Enfoncerlanouvellemèchedanslesdentsdusystème demaintiendelachemisedelamèche,afinque lamècheadhèrebienàl’intérieurdelachemise, délicatementetsansfairedeplis. 12.Alignerlesbrochesaveclestrousovalisésàl’intérieur durégulateurdelamèche.Appuyerensuitelégèrement surchacunedestroisbrochesdelamèche(maintenant attachéesàlachemise),versl’intérieur.Enfoncerles troisbrochesdanslesencochesinclinéesdurégulateur delamèche.Appuyersurchacunedestroisbroches,en lesenfonçantdanslestrous.

Si vous souhaitez obtenir des informations supplémentaires ou si vous rencontrez un problème, rendez-vous sur notre site Web (www.qlima.com) ou contactez notre service client (vous trouverez l’adresse et numéro de téléphone sur www.qlima.com).
