BRUKSANVISNING R4024TC QLIMA

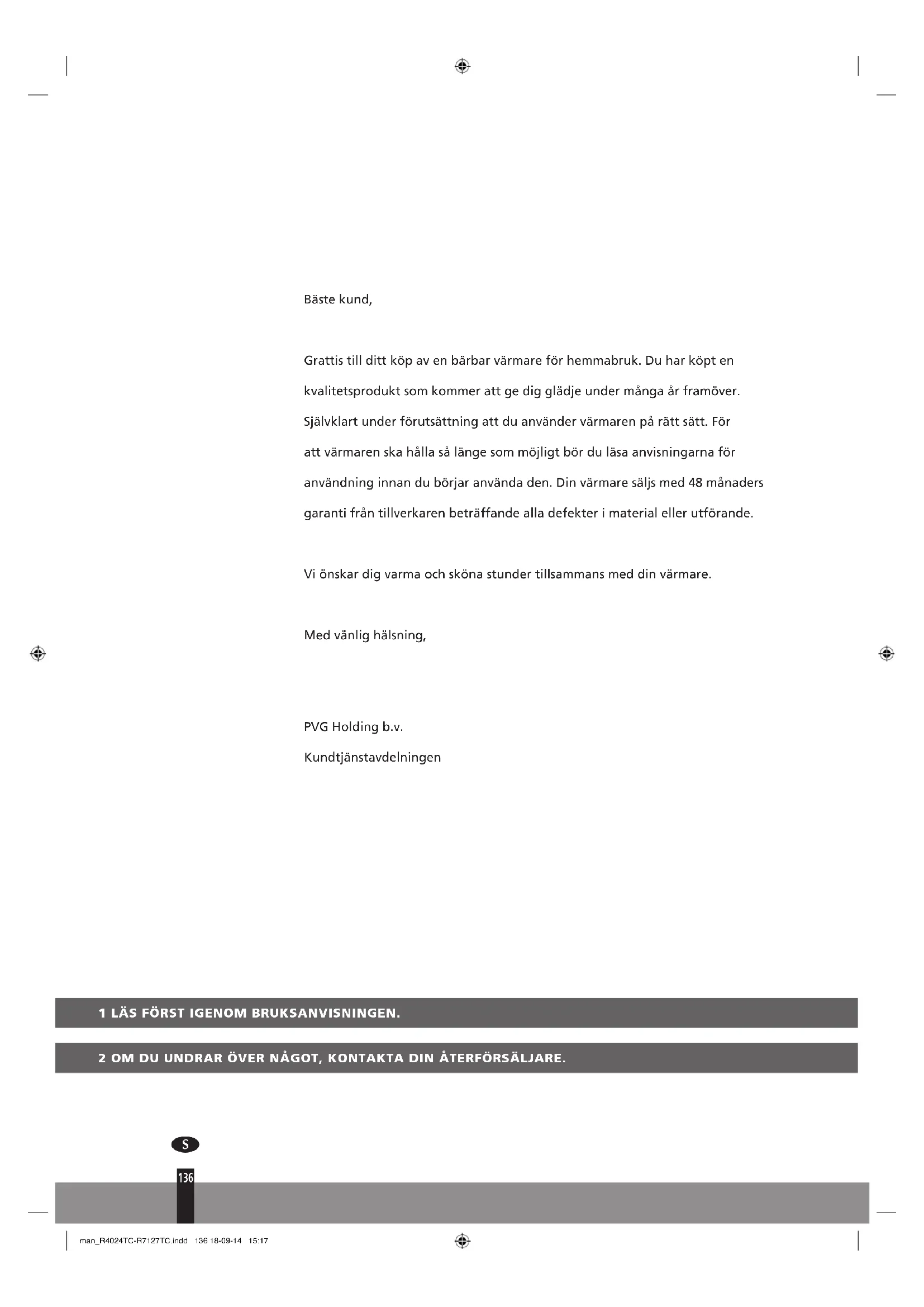

Bästekund, Grattistilldittköpavenbärbarvärmareförhemmabruk.Duharköpten kvalitetsproduktsomkommerattgedigglädjeundermångaårframöver. Självklartunderförutsättningattduanvändervärmarenpårättsätt.För attvärmarenskahållasålängesommöjligtbörduläsaanvisningarnaför användninginnandubörjaranvändaden.Dinvärmaresäljsmed48månaders garantifråntillverkarenbeträffandealladefekterimaterialellerutförande.

Viönskardigvarmaochskönastundertillsammansmeddinvärmare. Medvänlighälsning, PVGHoldingb.v. Kundtjänstavdelningen man_R4024TC-R7127TC.indd 136 18-09-14 15:171 Läs fÖrst iGenom bruKsanvisninGen.2 om du undrar Över nåGot, KontaKta din återfÖrsäLJare. HUVUDKOMPONENTER AV-knapp (för nöd-stopp)Räfflat vred för juste-ring av vekeTändningsknappBrännkammareHandtag till brännkam-marenBränsleindikatorGallerLock till den avtagbara bränsletanken Avtagbar bränsletank Bränslemätare till den avtagbara bränsletan- ken TändspoleBatterifackHandtagHölje

aLLmänna riKtLinJer fÖr användninG Här nedanför beskrivs de viktigaste stegen för hur du använder din värmare. För mer detaljer, se MANUAL (sidorna 139 ff.).

• Sombrandskyddsåtgärdmåstetankenfyllas antingennärvärmarenharstängtsavelleriettannatrumändärvärmarenärinstallerad.
• Säkerställalltidatttankenärordentligtstängtefter attdenharfylltspåvidettsäkertavståndfrånallavärmekällorochöppnalågor(sekapitelB).
• Förvaraallabränslebehållaremedoriginalpluggar ochtätningarpåensvalochmörkplats.
• Bränsleåldras.Användnyttbränsleibörjanavvarje uppvärmningssäsong.
• GenomattanvändaQlimaPremiumQualityFuels somuppvärmningsbränsleärdugaranteradettbränsleavgodkvalitet.
• Innandubytertillettannatmärkeoch/eller bränsletypmåstedukontrolleraattdenmobilavärmarenärhelttömdpåalltåterståendebränsle.
• Förstagångendutändervärmarenkommerdenatt lukta“ny”enlitenstund.Tabortalltförpackningsmaterial(se avsnitt A, fig. A).Fylldenavtagbaratankenochväntai30minuterinnandutändervärmaren(se avsnitt B, fig. I).SättinbatteriernaibatterifacketL(se avsnitt A, fig. G). Kontrolleraattbrännkammaren4stårheltrakt(se avsnitt A, fig. F).Tändvärmarengenomatttryckanerlågreglaget2ochtändskjutreglaget3samtidigt(se avsnitt C, fig. K och L).Närduharsattpåvärmarentardet10till15minuterinnandukanseomvärmarenbrännerordentligt(se avsnitt D).Stängavvärmaren(se avsnitt E).

man_R4024TC-R7127TC.indd 137 18-09-14 15:1734 1998/1999 R125E DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG SE ALLTID TILL ATT DET FINNS TILLRÄCKLIG VENTILATION Läsigenomhandbokennogainnanduanvänderenheten.Behålldenförframtida bruk.Installeraendastenhetenomdenuppfyllerkravenilokala/nationellalagar, förordningarochstandarder.Denhärproduktenäravseddattanvändassom värmareibostäderochärendastavseddföranvändningpåtorraplatser,under normalahushållsförhållanden,inomhusivardagsrum,kökochgarage. Dumåsteoavsettmodellalltidsetillattvärmarenanvändsiettrumsomär tillräckligtstortförattdenskakunnaanvändaspåettsäkertsättutanextra ventilation.Omrummetärförlitetmåstedualltidöppnaendörrellerett fönsternågot(öppnaenspringapåca2,5cm).Detärviktigtattallarumdär värmarenanvändsharetttillräckligtluftintagochetteffektivtluftutflöde(båda öppningarnamåstehaetttvärsnittpåminst50cm2).Säkerhetssystemetfårinte modifieras,eftersomdettaogiltiggörgarantinattluftgivarenkommerattfungera ordentligt.Kontaktaåterförsäljarenomduärtveksam. SÄKERHETSSYSTEM Närkaminenharslagitspåkandethändaattdenautomatisktstannarviden vissrumstemperatur(19–20°C).Detärnormalt,ochberorpåattvärmenlagras. Orsakenärsäkerhetssystemetsuppbyggnad.Omdettaskerärdetbaraattsättapå kaminenigennärtemperaturenirummetharsjunkit.

Värmarenärförseddmedensäkerhetsöverdel.Denminskartopplattans temperatur.Därmedminskarocksåriskenförolyckorsomberorpåattmanråkar röravidtopplattanbetydligt.Tänkpåatttopplattantrotsdettablirmycketvarm. Undvikattröravidtopplattanochgallret. Information rörande Frankrike:Värmarenutformadesförattdrivasuteslutandeav bränsleavsettförmobilavärmaredrivnaavflytandebränsleenligtdirektiven 18-07-2002och25-06-2010.Detärförbjudetattanvändaandrabränslen.Fråga handlarenellertittapåvårwebbplatsangåendevåraåterförsäljaresadresser. Mobilvärmarensomdrivsavflytandebränsleäravseddattvaraenextravärmare, ochintesomkontinuerligvärmekälla. Information rörande Storbritannien:AnvändendastfotogenavklassC1enligt BS2869;del2,ellermotsvarande. Användarenmåsteföljadessaanvisningarförkorrektanvändning: UNDVIKATT - användamobilvärmarensomdrivsavflytandebränsleihusvagnar,båtaroch fordonshytter; - användamobilvärmarensomdrivsavflytandebränsleiotillräckligtventilerade rum(kontrolleraegenskapstabellenangåendedeminstamåttenpådetrum somskavärmas),underjordiskarumoch/ellerpåmerän1500mhöjd; - modifieravärmarenssäkerhetsfunktioner.Dennatypavuppvärmningfårinte användasioffentligalokalerutantillstånd.Inhämtakorrektinformationom dettaiförväg.

Dinvärmareäravseddattanvändasmedhögkvalitativvattenfriparaffinoljasom QlimaPremiumQualityFuels.Endastbränsleavdettaslagsäkerställerrenoch korrektförbränning.Lägrebränslekvalitetkanresulterai:

man_R4024TC-R7127TC.indd 138 18-09-14 15:17e e e e e e e attförmyckettjärasättersigpåglasullsveken e attförbränningenärofullständig e attvärmarenslivslängdminskar e attrökoch/ellerluktuppstår e attdetbildasavlagringarpågallretellerhöljet Därförärdetavgörandeattduanvänderrättbränsleförsäker,effektivoch bekvämanvändningavdinvärmare. Skadoroch/ellerfelpåvärmarentillföljdavattannatänvattenfrirenfotogenav högkvalitetharanväntsomfattasinteavgarantin. Rådfrågaalltiddinlokalaåterförsäljareangåenderättbränsletillvärmaren. manuaL

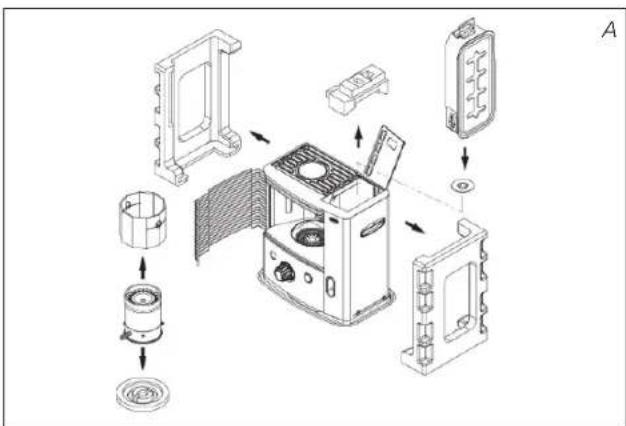

Taförsiktigtutvärmarenurkartongenochkontrollerainnehållet. Utöversjälvavärmarenmåsteduävenha: eetttransportskydd edennabruksanvisning eenmanuellbränslepump Behållkartongenochförpackningsmaterialet(fig.A)förförvaringoch/eller förflyttningavvärmaren.

Tabortövrigtförpackningsmaterial: eTatagidenhögrasidanavgallret.Lyftgallretfrånspåret(Fig.B)ochdraframåt. eDrabådaändarnaavförpackningenåtsidornaochsamtidigtenaning nedåt(seFig.C). eTrycknerförpackningsmaterialetovanpåbrännkammarenenaningochta bortdet.Taävenbortförpackningsmaterialetunderbrännkammaren(fig.D). eSätttillbakabrännkammarenivärmaren.Brännkammarenärrättplacerad dådenutanhinderkanflyttasenaningåtvänsterochåthögermedhjälp avhandtaget5(Fig.F).Stänggallret:Lyftuppgallretenaningförattåter passaindetidessskåra. eÖppnalocketpådenavtagbaratanken ochtabortdenbitskumplast somfinnsdär.

FylldenavtagbarabränsletankenenligtbeskrivningiavsnittB.

Endast användning av rätt bränsle säkerställer säker, effektiv och bekväm användning av värmaren.

Kaminenskaståpåettstabiltochheltjämntunderlag.Flyttapåkaminenom denintestårplant.Försökinterättatillettojämntunderlaggenomattlägga böckerellerandrasakerunderkaminen.

Värmarenärnuklarattanvändas.

Fyllpådenlöstagbaratankenpålämpligplats,eftersomdetalltidfinnsriskför spill.Följanvisningarnanedan:

Setillsåattvärmarenäravstängd.

Öppnadetövrelocketochtautdenlöstagbarabränsletankenurvärmaren (Fig.H).OBS!Detkanhändaattdetdropparnågotfrånbränsletanken.Sätt neddenlöstagbarabränsletankenmedlocketuppåt,handtagetpågolvet (fig.I)ochskruvaavbränslelocket.

Fylldenlöstagbarabränsletankenmedhjälpavenbränslepump(seanvänd- ningsanvisningarnaförbränslepumpen).Setillsåattdenbefinnersigiett högrelägeändenlöstagbarabränsletanken(fig.J).Stickindenräffladeslan- genidenavtagbarabränsletanken.

Kontrolleradenavtagbarabränsletankensbränslemätaremedandufyller bränsletanken(fig.J).Avbrytpåfyllningennärmätarenindikerarattbränsle- tankenärfull.Överskridintegränsenförhurmycketbränslesomkanfyllas på,särskiltinteombränsletärmycketkallt(bränsletutvidgasnärdetblir varmt).

Låtbränslesomfinnskvaripumpenrinnatillbakanedibränsledunkenochta försiktigtbortpumpen.Skruvaförsiktigtpåbränslelocketpåtanken.Torka uppbränslesomkommitutanför.

Förstagångenmananvänderennyvärmarekandethändaattdetluktarlite underenkortstund.Dubördärförtillföraextraluft,ellertändavärmarennågon annanstansänivardagsrummet. Förstagångenduanvändervärmarenskaduförstsättaidenfyllda,avtagbara bränsletankenochsedanväntacirka30minuterinnandutändervärmaren.På såsätthinnerglasullsvekensugauppbränslet.Görpåsammasättnärbränsleti tankenärslutochnärglasullsvekenharbyttsut. KontrolleraalltidbränsleindikatornF innandusätterpåvärmarenförattse omdenavtagbarabränsletankenbehöverfyllaspå. TändalltidvärmarenmedtändspolenK.Användaldrigtändstickoreller cigarettändare.

Följprocedurennedan:

Vriddeträffladevredetförjusteringavveken2medurstillsdettaremot(fig. K).

TryckintändningsknappenC(fig.L),meninteförhårt.Släpptändningsknap- pennärduserenlågaibrännkammarenD. Närduhartäntvärmarenskadualltidkontrolleraattbrännkammaren4är plan,genomattföradennågotåtvänsterochhögeridesshandtag5 (fig.E). Rörelsenskavarasmidig.Ombrännkammareninteärplan,orsakardetattrök ochsotansamlas.

D VÄRMARENS FÖRBRÄNNING

Närduhartäntvärmarentardet10till15minuterinnandukanseomdenbränner somdenska.Enalltförhöglågakanorsakarökochsot,medanenalltförlåglåga kanorsakaobehagliglukt.Fig.Qvisardelägstaochhögstatillåtnahöjdernaför denbrinnandelågan.Lågankanjusterasfortlöpandemedlågreglaget2(fig.M). Enalltförlåglågakanävenorsakasav: e attdetfinnsförlitebränsle (fyllpåbränsletanken)

attbränsletsomanvändsäravdåligkvalitet (kontaktaförsäljaren) e attventilationenärotillräcklig (låtfönsterellerdörrståpåglänt) e attvekenbehöverbytasut (kontaktadinåterförsäljareeller bytutveken,seavsnittL)

E STÄNGA AV VÄRMAREN

Låtvärmarenbrinnapådenlägstainställningeniungefärenminut.Tryckpå AV-knappen.Låganslocknarefterenlitenstund(fig.N).

F FEL, ORSAKER OCH LÖSNINGAR

Omdetuppstårettfelsomintekanlösasmedhjälpavriktlinjernanedan, skontaktadinåterförsäljare.

e Batteriernaärfelisattaihållaren.Kontrollera (fig. G). e Detfinnsintetillräckligtmycketströmkvaribatteriernaförtändning. Byt ut (fig. G) e Bränslethartagitslutitankenellersåharvekenbyttsut. När du har fyllt på och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. e Dutryckernertändskjutreglaget3alltförhårt. Tryck ner det mjukare (avsnitt C). e TändspolenKärdefekt. Kontakta din återförsäljare. OREGELBUNDEN LÅGA OCH/ELLER SOT OCH/ELLER DÅLIG LUKT e Brännkammaren4ärinterättpositionerad. Använd handtaget 5 för att göra den plan, tills du smidigt kan föra den en aning åt vänster och åt höger och brännkammaren är plan. e Duanvänderbränslesompasseratsittbäst-före-datum. Starta varje uppvärmningssäsong med nytt bränsle. e Duanvänderfeltypavbränsle. Se RÄTT BRÄNSLE (avsnittet “Detta måste du känna till i förväg”’).

e Dammharsamlatsivärmarensundredel. Kontakta din återförsäljare. e Vekenshöjdärinterätt. Kontakta din återförsäljare.

VÄRMAREN SLOCKNAR SAKTA

e Denavtagbarabränsletankenärtom. Se avsnitt B. e Denundretankenharförorenatsavvatten. Kontakta din återförsäljare. e Vekenharhårdnatpåovansidan. Bränn värmaren tills allt bränsle har använts (avsnitt G). Använd rätt bränsle. e Duanvänderbränslesompasseratsittbäst-före-datum. Starta varje uppvärmningssäsong med nytt bränsle. VÄRMAREN FORTSÄTTER ATT BRINNA SVAGT e Vekenslägeärförlågt. Kontakta din återförsäljare. e Innandufylldepåtanken,hadevärmarenbräntuppnästanalltbränsle. När du har fyllt på och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. e Duanvänderfeltypavbränsle. Se RÄTT BRÄNSLE (avsnittet “Detta måste du känna till i förväg”’). e Rummetharotillräckligventilation. Låt ett fönster eller en dörr stå vidöppen en stund. VÄRMAREN BRINNER FÖR HÖGT, LÅGAN KAN INTE JUSTERAS. e Duanvänderenfelaktig,alltförflyktigtypavbränsle. Se RÄTT BRÄNSLE (avsnittet “Detta måste du känna till i förväg”’). e Vekenslägeärförhögt. Kontakta din återförsäljare.

Dinvärmarebehöverknapptnågotunderhållalls.Mendetärviktigtattdu avlägsnardammochfläckaritidmedenlättfuktigtrasa,eftersomdetannarskan uppståfläckarsomärsvåraattfåbort.Undernormalaförhållandenärdetbara trekomponentersomslits:

Dukansjälvbytabatterier.Kastainteuttjäntabatterierihushållssoporna.Följ tillämpligmiljölagstiftninggällandekasseringavhushållenskemiskaavfall.

Förattförlängaglasfibervekenslivstidmåsteduiblandlåtavärmarenbrinnatills tankenärhelttomochvärmarenslocknaravsigsjälv.Gördettanärdumärker attlåganförsvagas.Dennaslutbränningkommerattorsakavisslukt,ochdärför rekommenderasdetattduställervärmarenutanförbostadsdelen.

Tändspolenhållerlängreomdutänderdenpårättsätt.Bytutbatteriernaitidoch varnogamedattintetryckanertändskjutreglagetalltförhårt.Omglödtrådenär trasigskadubytautspolen. Demonteraingavärmarkomponenterpåegenhand.Kontaktaalltiddin återförsäljarerörandereparationer.

tändspole man_R4024TC-R7127TC.indd 142 18-09-14 15:17Låtvärmarensvalnainnanduutförunderhållellerservice. H FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN) Virekommenderarattdubränneruppalltbränsleibränsletankenislutetav uppvärmningssäsongenochattduförvararvärmarenpårättsätt.Följnästaprocedur:

Tändvärmarennågonannanstansänivardagsrummetochlåtdenståpåtills bränsletärheltslut.

Rengörvärmarenmedenlättfuktigtrasaochtorkasedanavdenmedentorr trasa.

TautbatteriernaurbatterifacketLochförvaradempåentorrplats.

Förvaravärmarenpåendammfriplats,helstioriginalförpackningen.Oanvänt bränslekansparastillnästauppvärmningssäsong.Omdetfinnsbränslekvar, kastaintebortdetutanlämnaindetpånärmasteåtervinningscentral. I TRANSPORT Vidaföljandeåtgärderförattundvikabränsleläckageundertransportavvärmaren:

TabortdenavtagbarabränsletankenIfrånvärmarenochtabortbränslefil- tret.Detkanhändaattdetdropparnågotfrånfiltret,såhaentrasainom räckhåll.Förvarabränslefilterochdenavtagbarabränsletankenutanförvär- maren.

Sätttransportskyddet(Fig.O)påbränslefiltretsplat.Trycktillordentligt. Transportskyddethindrarsålångtdetärmöjligtoljafrånattläckauturvär- marenundertransport.

Värmarenskaalltidvaraiupprättlägenärdenförflyttas.

Tömdenfastatankenmedenbränslepumpföretransportelleromfelaktigt ellersmutsigtbränsleanvänds.Taförstbortbränslefiltretochsättsedanin bränslepumpenidentommafastatanken.Görpåsammasättomdetfinns vattenibränsletanken.

transportskyddet man_R4024TC-R7127TC.indd 143 18-09-14 15:1734 1998/1999 R125E J SPECIFIKATIONER R4024TC R7127TCTändning elektrisk elektriskBränsle paraffin paraffinKapacitet (kW)* 2.4 2.7Lämpligt utrymme (m3)** 40-85 60-85Bränsleförbrukning (l/timme)* 0.250 0.281Bränsleförbrukning (g/timme)* 200 225Brinntid per bränsletank (timmar)* 15.2 13.5Den avtagbara bränsletankens kapacitet (liter) 3.8 3.8Vikt (kg) 8.6 8.6Mått (mm) (inklusive basplatta)bredd 455 bredd 455djup 295 djup 295höjd 460 höjd 460Erforderliga batterier 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)Typ av veke N N

• Vidmax.inställning**Specificeradevärdenärriktlinjer

K GARANTIAVSÄTTNINGAR

Medvärmarenföljerengarantisomgälleri48månaderfrånochmed inköpsdatumet.Underdennaperiodlagasallamaterial-ochtillverkningsfelutan kostnad.Följandevillkorgällerfördennagaranti:

Vitillbakavisaruttryckligenallaövrigaersättningskrav,inklusiveersättning förföljdskador.

Garantinförlängsinteisambandmedreparationerellerbytenavdelarsom ägerruminomgarantiperioden.

Omvärmarenmodifieras,tillförsdelarsominteäroriginalellerreparerasav entredjepartgällerintegarantinlängre.

Garantinomfattarintedelarsomärföremålförnormaltslitage,t.ex.batteri- er,tändspolen,vekenochdenhanddrivnabränslepumpen.

Garantingällerendastomdateratköpebevisioriginalvisasuppochomdetta köpebevisinteinnehållernågraändringar.

Garantintäckerinteskadorsomuppståttgenomhanteringsominteäri enlighetmedanvisningarnaföranvändning,försummelseochanvändningav enfelaktigtypavbränsle,ellerbränslevarsbäst-före-datumharpasserats. Tänkpåattdetkanvarafarligtattanvändafelsortsbränsle*.

Köparenstårförtransportkostnaderochansvararföreventuellaskadorsom kanuppstånärvärmarenellervärmarensdelarförflyttas. Förattundvikaonödigakostnaderrekommenderarviattdualltidförstläser igenom“Användningsinstruktioner”noga.Omdessainteerbjudernågonlösning bördutamedvärmarentilldinåterförsäljareförreparation. *Mycketlättantändligaämnenkanorsakaokontrollerbarförbränning,vilketkanledatillattlågorslårutur värmaren.Omdettaskulleinträffafårduabsolutinteförsökaflyttavärmaren,utangenaststängaavvärmaren (seavsnittE).Iennödsituationkanduanvändaenbrandsläckare,menendastenbrandsläckareavtypB:en koldioxid-ellerpulverbrandsläckare.

2. Flyttaintepåvärmarennärdenärpåellernärdenfortfarandeärvarm.

Fyllintepåvärmarenochägnadiginteåtunderhållnärdenärpåeller närdenfortfarandeärvarm.

3. Setillsåattdetminstär1,5metermellanvärmarensframsidaochväg-

gar,gardinerochmöbler.

4. Användintevärmarenpåplatserdärdetärmycketdragellerdamm.I

bådafallenfungerarintevärmarenoptimalt.

5. Stängavvärmareninnandugårochläggerdig.

6. Bränsleskaendastförvarasochförflyttasilämpligabränslebehållare

7. Setillsåattbränsletinteutsättsförvärmeellerextrematemper-

aturförändringar.Förvaraalltidbränsletpåensval,torrochmörkplats (kvalitetenpåverkasavsolljus).

8. Användintevärmarenpåställendärdetkanfinnasskadligagasereller

ångor(t.ex.avgaserellerfärgångor).

9. Tänkpåattvärmarensgallerblirmycketvarmt.Omapparatentäcks

överföreliggerbrandrisk.

10. Sealltidtillsåattventilationenärtillräcklig.

11. Dennaapparatärinteavseddföranvändningavpersoner(inklusive

barn)medminskadefysiska,sensoriskaellermentalamöjligheter,eller somsaknarerfarenhetochkunskap,såvidadeintefåttvägledningeller instruktionervadgälleranvändningavapparatenavenpersonsom ansvararförderassäkerhet.

12. Dennaapparatkananvändasavbarnfrån8årochuppåtochpersoner

mednedsattfysiskellermentalförmågaellerbristpåerfarenhetoch kunskapomdeövervakasellerharinstrueratsomensäkeranvändning avapparatenochförstårderiskersomdetinnebär.

13. Barnfårintelekamedapparaten.

14. Rengöringochunderhållfårinteutförasavbarnutantillsyn.

byte av veKen L KONTROLLERA ATT VÄRMAREN ÄR AVSTÄNGD OCH HELT AVSVALNAD INNAN DU BYTER VEKE. 1a.ÖppnatanklocketHochtaborttankenI. 1b.Taurbatteriernaförattundvikaeventuellabrännska- dor. 1c. Öppnadetfrämregallretochtabortförbränningskam- marenD. 1d.TabortvekjusterarenBgenomattdradenraktut. 2a.Lossade5skruvarna:2frånbaksidanoch1frånhöger sidaoch2frånvänstersidaavhöljet. 2b.Avlägsnasensornpåbaksidanavhöljet.

3. Avlägsnahöljetgenomattdradetraktupp.

4. Tabortde2skruvarnapålampskyddet.

5. TabortvindskyddetA/B

6a.Tabortdenautomatiskatändarengenomattlossa1 skruv. 6b.Tabortdetautomatiskatippningssäkerhetsreglaget genomattlossa1skruv. 6c. Tabortde4kontakter(4EA)frånprintplate.

9. Tryckpåstiftetförvekensomärmonteradinutivek-

monteringen.Demonteraveken,vekhållaren,ochvek- enshöljeseparat. 10.Installeradennyavekenochförindetrestiftenpåden nyavekenide3hålenpåvekenshylsairiktninguppåt (sepilenmärkt”upp”påvekenshylsa). 11.Tryckindennyavekenihållarenständerpåvekhylsan såattvekensittertättmotinsidanavvekhylsanoch jämnauteventuellarynkor. 12.Passainstiftenmeddeslitsadehåleninutivekjusterar- en.Trycksedanförsiktigtindetrestiftenpåveken(nu fästavidvekhylsan)motinsidan.Förindetrestifteni delutandespårenpåvekjusteraren.Tryckpåvarochen avdetrestiftensåattdesitterordentligtihålen. 13.Vridvekensjusteringsvredochkontrolleraattvekenrör sigobehindratuppåtochnedåt. 14.Skjutveksjusterarennedåtlängsdragröret.Placerajust- eringsaxelnmotframsidanavvärmaren. man_R4024TC-R7127TC.indd 146 18-09-14 15:17=

15.Sättpå4vingmuttrarpåmonteringsstiften,mendra inteåtdemännu.

16. Höjvekentilldesshögstalägeochdrasedanåtving-

muttrarnaiflerasteg. 17.Kontrolleravekenshöjd.Denskavara0,8cmovanför kragen. 18.Kontrolleraattdetfinnskorrektfrigångmellanvekhål- larenochdragröret.Detskavarasammaruntom. 19a.Sätttillbakatippningssäkerhetsreglagetgenomatt tryckapåsläckningsvredet. 19b.Anslutdefyrakontakter(4EA)medkretskortet.

20. Kontrollerafunktionenförtippningssäkerhetsreglaget

genomatttryckapåsläckningsknappensåattpendeln rubbas. 21.Monteradenautomatiskatändenheten. 22.MonteravindskyddetA/B 23.Sätttillbakalampskyddet. 24.Sätttillbakahöljet.

25. Draåtde5skruvarnapåhöljetochinstallerasensorn

Om du behöver service eller information eller har problem med apparaten kan du besöka www.qlima.com eller kontakta Qlima kundtjänst (du hittar telefonnumret på www.qlima.com).
