GEBRUIKSAANWIJZING R4024TC QLIMA

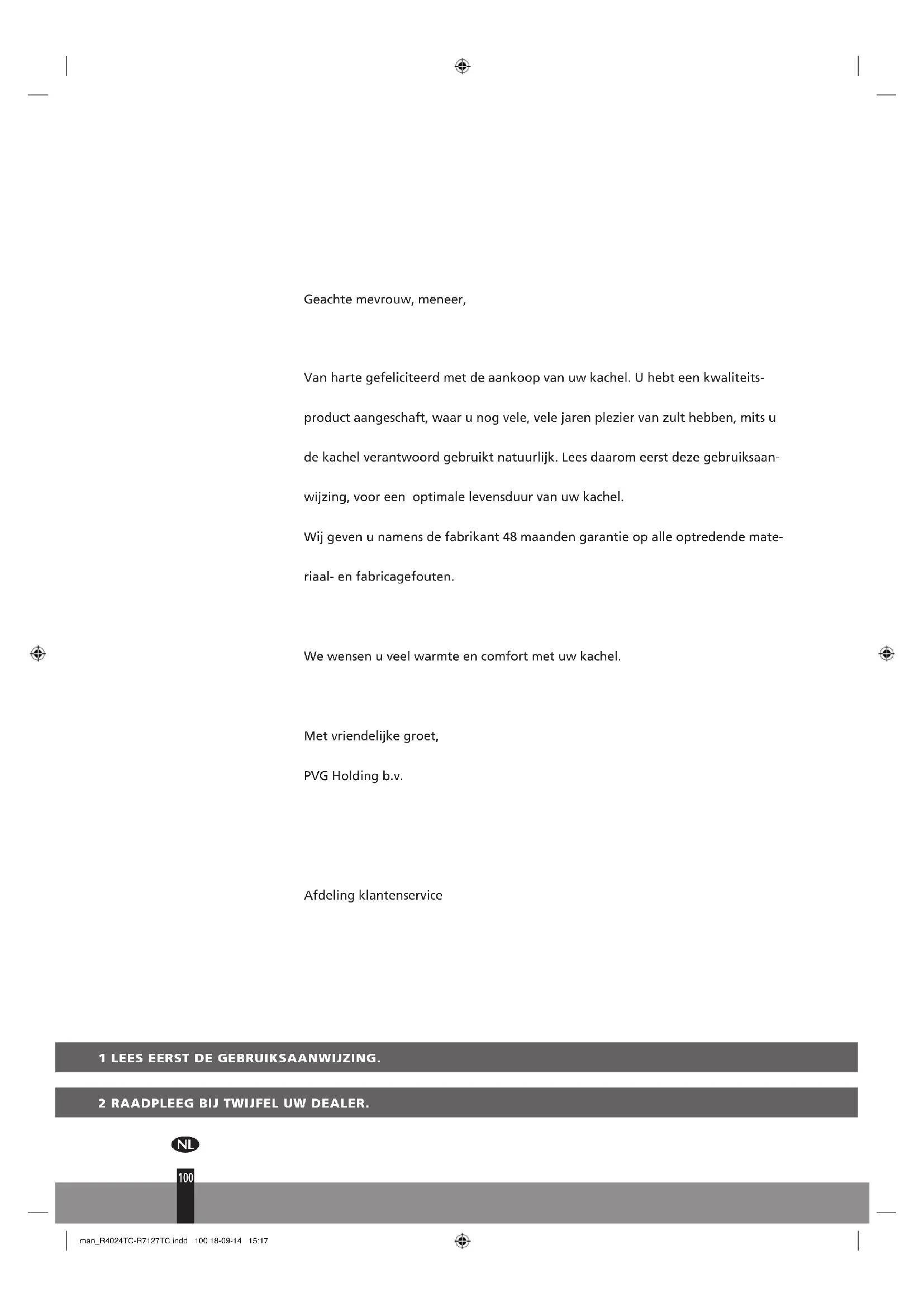

Geachtemevrouw,meneer, Vanhartegefeliciteerdmetdeaankoopvanuwkachel.Uhebteenkwaliteits- productaangeschaft,waarunogvele,velejarenpleziervanzulthebben,mitsu dekachelverantwoordgebruiktnatuurlijk.Leesdaaromeerstdezegebruiksaan- wijzing,vooreenoptimalelevensduurvanuwkachel. Wijgevenunamensdefabrikant48maandengarantieopalleoptredendemate- riaal-enfabricagefouten. Wewensenuveelwarmteencomfortmetuwkachel. Metvriendelijkegroet, PVGHoldingb.v. Afdelingklantenservice

Het GebruiK in HoofdLiJnen Dit zijn in grote lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze hande-lingen verwijzen wij u naar de HANDLEIDING (pag. 103 en verder).•Alsbrandbeveiligingmoetdetankgevuldwordenwan-neerdekacheluitstaatófineenandereruimtedanwaardekachelgeïnstalleerdis.•Zorgervoordatdetankopdejuistewijzegeslo-tenisnahetvullenopeenveiligeafstandvanwarmtebron-nenenopenvuur.•Deeerstekeerzaluwkacheltijdenshetbrandenevennaar‘nieuw’ruiken.• Bewaaruwbrandstofindeorigineleverpakkingenmetdeoriginelesluitingopeenkoeleendonkereplaats.• Brandstofveroudert.Beginelkstookseizoenmetnieuwebrandstof.•Indienuovergaatopeenandermerken/ofsoortbrand-stof,moetudeindekachelaanwezigebrandstofeersthelemaallatenleegbranden.•Vermijdelkcontactmetdebovenplaatendegrille.Verwijderalleverpakkingsmaterialen(zie hoofdstuk A, fig. A).VuldewisseltankI enwacht30minutenalvorensdekachelteontsteken (zie hoofdstuk B, fig. I).PlaatsdebatterijenindehouderL (zie hoofdstuk A, fig. G).ControleerofdeverbrandingskamerD goedrechtstaat(zie hoofdstuk A, fig. F).OntsteekdekacheldoordedraaiknopB naarrechtstedraaientotdezenietverderkanenvervolgensdeontstekings-toetsC rustigintedrukken (zie hoofdstuk C, fig. K en L).Nahetontstekenduurthet10à15minutenvoordatukuntcontrolerenofdekachelgoedbrandt (zie hoofdstuk D).Schakeldekacheluit(zie hoofdstuk E).

man_R4024TC-R7127TC.indd 101 18-09-14 15:1734 1998/1999 R125E wat u vooraf moet weten ALTIJd VOLdOENdE VENTILEREN Leesdezegebruikershandleidingaandachtigalvorenshettoesteltegebruikenen bewaarhetvoorlater.Installeerdittoestelenkelwanneerhetvoldoetaandeloka- le/nationalewetgeving,regelgevingennormen.Ditproductisbedoeldomgebruikt tewordenalseenkachelinwoningenenisalleengeschiktvoorgebruikbinnenshuis inwoonkamers,keukensengaragesopdrogeplaatsen,innormalehuishoudelijke omstandigheden. Voorelkekachelgeldteenbepaaldeminimumruimtewaarinudekachelveilig,zon- derextraventilatiekuntgebruiken(ziehoofdstukJ).Alsdebetreffenderuimteklei- nerisdanaangegeven,dientualtijdeenraamofdeuropeenkiertezetten(±2,5 cm).Hetisbelangrijkdatinelkeruimtewaardekachelgebruiktwordt,voldoende verseluchtinlaatis(beideopeningenmoeteneenminimaleoppervlaktehebbenvan 50cm2).Geenenkeleveranderingaanhetveiligheidssysteemistoegestaan,aange- ziendaarmeedegarantievanhetluchtpeilnietgegarandeerdkanworden. Raadpleeguwdealeringevalvantwijfel. VEILIGHEIdSSySTEEM Wanneerudekachelheeftingeschakeld,kanhetgebeurendatdekachelbijeen kamertemperatuur(19tot20ºC)automatischstopt.Ditkomtomdatwarmtezich ophoopt.Ditisnormaal.Deoorzaakligtinhetveiligheidssysteem.Wijverzoeken udekachelnogmaalsbijeenlagerekamertemperatuurinteschakelen. dE SAFE TOP Dekachelisvoorzienvaneensafetop.Dezevermindertdetemperatuurvan debovenplaat.Hierdoorwordtbijeventueelcontactmetdebovenzijdevande kachelhetrisicoopongelukkenverkleind. Letop:debovenzijdewordtnogsteedsheet.Vermijdelkcontactmetdeboven- plaatendegrille. Speciaal voor Frankrijk:uwkachelisvoorhetgebruikvanwatervrijeenzuivere petroleumvanhogekwaliteitontworpen(conformdebepalingenvan18-07-2002 en25-06-2010).Hetgebruikvananderebrandstoffenisverboden.Vraaguwdea- lerofbekijkdewebsitevoordeadressenvanonzeretailers. Depetroleumkachelisbedoeldalseenbijverwarming,ennietalseencontinue verwarmingsbron. Speciaal voor Groot-Brittannië:GebruikalleenKlasseC1paraffinebrandstofin overeenstemmingmetBS2869,deel2ofgelijkwaardig. Vooreenjuistgebruikmoetdegebruikergevolggevenaandevolgenderegels: HETISVERBODEN - mobielekachelswerkendopbrandstofincaravans,botenenwoonwagenste gebruiken - mobielekachelswerkendopbrandstoftegebruikeninonvoldoendegeventi- leerderuimtes(raadpleegdetabelmettechnischespecificatiesvoordemini- maleafmetingenvandeteverwarmenruimte),keldersen/ofopeenhoogte van1.500meterofmeer - wijzigingenaantebrengenaandeveiligheidsonderdelenvandekachel. Hetgebruikvandittypekachelinpubliekeruimtesisonderhevigaanwetgeving. Zorgvantevorenvoordejuisteinformatie.

man_R4024TC-R7127TC.indd 102 18-09-14 15:17e e e e e e dE JUISTE BRANdSTOF Uwverplaatsbarekachelisontworpenvoorhetgebruikvanwatervrije,zuivere kerosinevanhogekwaliteitzoalsQlimaPremiumQualityFuels.Alleendezezorgt vooreenschoneenoptimaleverbranding.Brandstofvanminderekwaliteitkan leidentot: e overmatigeteeraanslagopdekous e onvolledigeverbranding e beperktelevensduurvankousenkachel e rooken/ofstank e aanslagopdegrilleofmantel Dejuistebrandstofisdusessentieelvooreenveilig,efficiëntencomfortabel gebruikvanuwkachel. Schadeen/ofstoringenaandekachelalsgevolgvanhetgebruikvanandersdan hoogwaardigewatervrijeparaffineolievaltnietonderdegarantie. Overlegaltijdmetdedichtstbijzijndedealeroverdejuistebrandstofvooruwkachel. HandLeidinG A HET INSTALLEREN VAN dE KACHEL

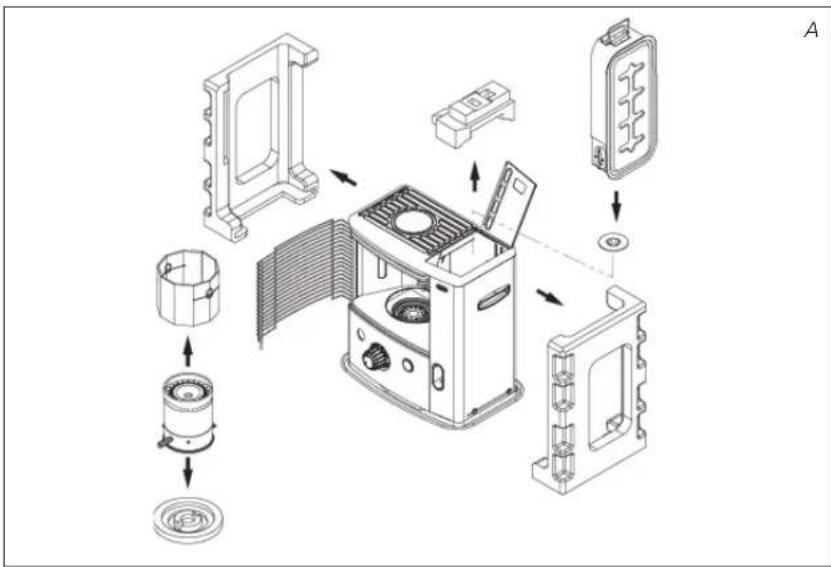

Haaluwkachelvoorzichtiguitdedoosencontroleerdeinhoud.Naastde kachelmoetuookbeschikkenover: edezegebruiksaanwijzing eeentransportdop eeenbrandstofhevelpompje Bewaardedoosenhetverpakkingsmateriaal(fig.A)vooropslagen/oftransport.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficiënt en comfortabel gebruik van uw verplaatsbare kachel.

Verwijderhetoverigeverpakkingsmateriaal: eNeemderechterzijdevandegrille.Tildegrilluitdeuitsparing(fig.B)en trekdezenaarvoren. eTrekbeideeindenvanhetverpakkingsmateriaalnaardezijkantenen tegelijkertijdietsnaarbeneden(fig.C). eNeemdeverbrandingskameruitdekachelenverwijderhetdaaronder aanwezigeverpakkingsmateriaal(fig.D). eZetdeverbrandingskamerterugopzijnplaats.Deverbrandingskamer staatgoedalsuhemmetdehandgreepEsoepeleenbeetjenaarlinksen rechtskuntschuiven(fig.F).Sluitdegrille. eOpendedekselvandewisseltankHenverwijderhetstukjepolyfoam.

Vuldewisseltankzoalsaangegeveninhoofdstuk B.

PlaatsdebatterijenindedaarvoorbestemdehouderLaandeachterzijde vandekachel(fig.G).Letopde+en-polen.Plaatshetafdekplaatjeoverde batterijhouder

Devloermoetstevigenwaterpaszijn.Verplaatsdekachelalsdezeniet waterpasstaat.Probeerditniettecorrigerendoorerboekenofietsanders onderteleggen.

Uwkachelisnugebruiksklaar. B VULLEN MET BRANdSTOF Vuldewisseltankopeengeschikteplaats(erkanaltijdeenbeetjegemorstwor- den).Ugaatdaarbijalsvolgttewerk:

Zorgdatdekacheluitis.

Lettijdenshetvullenopdebrandstofmetervandewisseltank(fig.J).Alsu zietdatdezevolis,stopdanmetvullen.Maakdetanknooittevol.Vooral nietalsdebrandstofergkoudis(brandstofzetuitalsdezewarmerwordt).

Laatdebrandstofdienogaanwezigisinhetpompje,terugstromenindejer- rycanenverwijderhetpompjevoorzichtig.Schroefdetankdopnauwkeurig opdetank.Veegeventueelgemorstebrandstofweg.

Controleerofdetankdoprechtzitengoedisaangedraaid.Plaatsdewissel- tankweerindekachel(dopnaarbeneden).Sluithetdeksel.

C HET AANMAKEN VAN dE KACHEL Eennieuwekachelveroorzaaktinhetbeginextrageur.Zorgdusvoorextraventi- latieofontsteekuwkacheldeeerstekeerbuitendeleefruimte. Alsudekachelvoordeeerstekeergebruikt,moetunahetplaatsenvande gevuldewisseltankzo’n30minutenwachtenmetaanmaken.Zokandekous zichvolzuigenmetbrandstof.Ditgeldtooknadatudekachelhelemaalleeg hebtlatenbrandenennahetvervangenvandekous. KijkvóórhetaanmakenvandekachelaltijdevenopdebrandstofindicatieFom tewetenofueerstdewisseltankmoetbijvullen. MaakdekachelaltijdaanmetbehulpvandeontstekingsspiraalK. Gebruiknooitlucifersofeenaansteker. Ugaatalsvolgttewerk:

Draaidedraaiknop2naarrechtstotaandeaanslag(fig.K).

DrukdeontstekingstoetsC in(fig.L),maarniettehard.Zodraeen vlammetjeindeverbrandingskamerDzichtbaarwordt,kuntude ontstekingstoetsloslaten. ControleernahetontstekenvandekachelaltijdofdeverbrandingskamerD goedrechtstaat,doordezeaandehandgreepEevennaarlinksenrechts teschuiven(fig.F).Ditmoetsoepelgaan.Alsdeverbrandingskamerongelijk staat,leidtdittotrook-enroetontwikkeling. d HET BRANdEN VAN dE KACHEL Nahetontstekenvandekachelduurthet10à15minutenvoordatukunt controlerenofdekachelgoedbrandt.Infig.Qkuntuzienhoehooguwkachel minimaalenmaximaalmagbranden.Eentehogevlamkanrook-enroetvorming veroorzaken,terwijleentelageverbrandingtotgeurontwikkelingleidt.Ukunt devlamenigszinsinstellenmetdevlamregelaar2. Eentelageverbrandingkanontstaandoor: e teweinigbrandstof (vuldetank) e slechtebrandstof (raadpleeguwdealer) e teweinigventilatie (zeteenraamofdeuropeenkier) e slijtagevandekous (raadpleeguwdealer,ofvervangdekous, ziehoofdstukL) E HET UITZETTEN VAN dE KACHEL DrukdeUIT-toetsAin.Devlamzaldanvanzelfnaenigetijddoven(fig.N).

Alsueenstoringnietkuntoplossenmetbehulpvandeonderstaandeaanwijzin- gen,dientucontactoptenemenmetuwdealer. HET AANMAKEN LUKT NIET. e Debatterijenzittennietgoedindehouder. Controleren (fig. G). e Debatterijenzijnnietmeerkrachtiggenoegvoordeontsteking. Vervangen (fig. G). e Uhebtdekachelhelemaalleeggestooktofdekousisvervangen. Na het plaatsen van de gevulde wisseltank 30 minuten wachten met ontsteken. e UduwtdeontstekingstoetsCtekrachtigin,waardoordeontstekingsspiraal smoortindekous. Minder hard indrukken (hoofdstuk C). e DeontstekingsspiraalK isstuk. Raadpleeg uw dealer. SLECHTE VERBRANdING EN/OF ROET/GEUR. e DeverbrandingskamerDisnietgoedgeplaatst. Zet deze recht met de handgreep E, tot u hem makkelijk wat naar links en rechts kunt schuiven. e Ugebruiktverouderdebrandstof. Begin elk stookseizoen met nieuwe brandstof. e Ugebruiktverkeerdebrandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk ”Wat u vooraf moet weten”). e Erissprakevanstofophopingonderindekachel. Raadpleeg uw dealer. e Dekoushoogteisnietgoed. Raadpleeg uw dealer. dE KACHEL GAAT LANGZAAM UIT. e Dewisseltankisleeg. Zie hoofdstuk B. e Erzitvochtinhetonderreservoir. Raadpleeg uw dealer. e Dekousisaandebovenzijdeverhard. Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof. e Ugebruiktverouderdebrandstof. Begin elk stookseizoen met nieuwe brandstof. dE KACHEL BLIJFT LAAG BRANdEN. e Dekousstaattelaag. Raadpleeg uw dealer. e Dekachelhadvoorhetbijvullenvrijwelallebrandstofverbruikt. Na het plaatsen van de volle wisseltank 30 minuten wachten met ontsteken. e Ugebruiktoudeofverkeerdebrandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk ”Wat u vooraf moet weten”). e Deruimtewordtonvoldoendegeventileerd. Zet even een raam of deur wijd open en laat deze daarna op een kier staan. dE KACHEL BRANdT TE HOOG. e Ugebruiktverkeerde,tevluchtigebrandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk ”Wat u vooraf moet weten”). e Dekousstaattehoog. Raadpleeg uw dealer.

Dezekuntuzelfvervangen.Gooideoudebatterijennietindevuilnisbak.Volgde regelszoalsdieinuwgemeentegeldenvoorKleinChemischAfval.

2. dE ONTSTEKINGSSPIRAAL

Deontstekingsspiraalgaatlangermeealsudekachelopdejuistemanieront- steekt.Vervangoptijddebatterijenenletopdatudeontstekingstoetsniette krachtigindrukt.Alsdegloeidraadgebrokenis,dientdeontstekingsspiraalver- vangenteworden.

3. dE KOUS / LEEGBRANdEN

Omdelevensduurvandekousteverlengen,moetudekachelvantijdtottijd helemaallatenleegbranden(tothijvanzelfuitgaat).Doeditwanneerumerktdat deverbrandingwatminderwordt.Hetleegbrandenveroorzaaktenigegeur,dus hetisraadzaamditbuitendeleefruimtetedoen. Verwijderzelfgeenonderdelenvandekachel.Neemvooreeneventuelerepa- ratiealtijdcontactopmetuwdealer. Laatdekachelafkoelenvoordatuonderhoudpleegt. H OPSLAG (EINdE STOOKSEIZOEN) Wijradenuaandekachelaanheteindevanhetstookseizoenhelemaalleegtebran- denendaarnagoedoptebergen.Ugaatalsvolgttewerk:

Maakdekachelaanbuitendeleefruimteenlaathemgeheelleegbranden.

Laatdekachelafkoelen.

HaaldebatterijenuitdebatterijhouderL enbewaardezeopeendrogeplaats.

Bergdekachelstofvrijop,zomogelijkindeorigineleverpakkingsmaterialen. Overgeblevenbrandstofkuntueenvolgendstookseizoennietmeergebruiken.

Houdtutochwatovergooidezebrandstofdannietweg,maarvolgderegelszoals dieinuwgemeentegeldenvoorKleinChemischAfval.Beginhetnieuwe stookseizoeninelkgevalmetnieuwebrandstofenraadpleegopnieuwdeze gebruiksaanwijzing. I VERVOER Omtevoorkomendatuwkacheltijdenshettransportbrandstoflekt,moetude volgendemaatregelennemen:

Laatdekachelafkoelen.

ontstekingsspiraal met gebroken gloeidraad man_R4024TC-R7127TC.indd 107 18-09-14 15:1734 1998/1999 R125E

HaaldewisseltankIuitdekachelenverwijderhetbrandstofzeefje.Ditkan watnadruppelen;houdeendoekjebijdehand.Bewaarhetbrandstofzeefje endewisseltankbuitendekachel.

Duwdetransportdop(fig.O)opdeplaatsvanhetbrandstofzeefjeendruk dezegoedaan.Detransportdopzal,zoveelmogelijk,voorkomendatbrand- stofuitdekachellektgedurendetransport.

Vervoerdekachelaltijdrechtop.

Leegdevastetankmeteenbrandstofpompvoorafgaandaantransportofin hetgevalvangebruikvanverkeerdeofverontreinigdebrandstof.Verwijder eerstdebrandstoffilterenplaatsdebrandstofpompindevastebrandstof- tank.Volgdezeprocedureookindienerwaterindebrandstoftankzit. J SPECIFICATIES R4024TC R7127TCOntsteking elektrisch elektrischBrandstof kerosine kerosineCapaciteit (kW)* 2.4 2.4Geschikte ruimte (m³)** 40-85 60-85Brandstofverbruik (l/uur)* 0.250 0.281Brandstofverbruik (g/uur)* 200 225Brandduur per tank (uur)* 15.2 13.5Inhoud wisseltank (liter) 3.8 3.8Gewicht (kg) 8.6 8.6Afmetingen (mm) (inclusief bodemplaat)breedte 455 breedte 455diepte 295 diepte 295hoogte 460 hoogte 460Batterijen 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)Type kous N N*Bijinstellingopmaximalestand,**Opgegevenwaardenzijnindicatief K dE GARANTIEVOORWAARdEN Ukrijgtopuwkachel48maandengarantievanafdeaankoopdatum.Binnendeze periodewordenallemateriaal-enfabricagefoutenkosteloosverholpen.Hierbij geldendevolgenderegels:

Alleverdereaansprakenopschadevergoeding,inclusiefgevolgschadewijzen wijuitdrukkelijkaf.

Reparatieofvervangingvanonderdelenbinnendegarantietermijnleidtniet totverlengingvandegarantie.

Degarantiegeldtnietwanneerveranderingenzijnaangebracht,niet- origineleonderdelenzijngemonteerdofreparatiesaandekachelzijn verrichtdoorderden.

Onderdelendieaannormaleslijtageonderhevigzijn,zoalsdebatterijen, dekous,deontstekingsspiraalenhetbrandstofhevelpompje,vallenbuitende garantie.

Degarantiegeldtnietbijschadeontstaandoorhandelingendieafwijkenvan degebruiksaanwijzing,doorverwaarlozingendoorhetgebruikvanver- keerdeofverouderdebrandstof.Verkeerdebrandstofkanzelfsgevaarlijkzijn*.

Deverzendkostenenhetrisicovanhetopsturenvandekachelofonderdelen daarvan,komenaltijdvoorrekeningvandekoper. Omonnodigekostentevoorkomen,radenwijuaaneerstaltijdzorgvuldigde gebruiksaanwijzingteraadplegen.Wanneerdezegeenuitkomstbiedt,geefde kacheldaninreparatiebijuwdealer. *Lichtontvlambarestoffenkunnenbijvoorbeeldleidentoteenoncontroleerbareverbranding,metuitslaande vlammenalsgevolg.Probeerindatgevalnooitdekachelteverplaatsen,maarzetdekachelonmiddellijkuit (ziehoofdstukE).Innoodgevallenkuntueenbrandblussergebruiken,maardanuitsluitendvanhettypeB: eenkoolzuur-ofpoederblusser.

14 TIPS VOOR EEN VEILIG GEBRUIK

1 Erdienttoezichttewordengehoudenopkinderenomerzekervantezijn datzijnietmethetapparaatspelen. 2 Verplaatsdekachelnietalsdezebrandtofnogheetis.Indatgevalook nietbijvullenengeenonderhoudverrichten. 3 Plaatsdevoorkantvandekachelopminimaal1,5metervanmuur, gordijnenenmeubels. 4 Gebruikdekachelnietinstoffigeruimtes,ofopplaatsenwaarhetsterk tocht.Ukrijgtdangeenoptimaleverbranding.Gebruikdekachelnooit innatteruimteszoalsindenabijheidvaneenbad,doucheofzwembad. 5 Zetdekacheluitvoordatuvertrektofnaarbedgaat. 6 Bewaarenvervoerdebrandstofuitsluitendindedaarvoorbestemde tankjesenjerrycans. 7 Zorgervoordatdebrandstofnietblootstaataanhitteofextreme temperatuurverschillen.Bewaardebrandstofaltijdopeenkoele, drogeendonkereplaats(zonlichttastdekwaliteitaan). 8 Gebruikdekachelnooitopplaatsenwaarschadelijkegassenofdampen aanwezigkunnenzijn(bv.uitlaatgassenofverfdampen). 9 Hetroostervandekachelwordtheet.Dekachelmagnietafgedektworden (brandgevaar). 10 Zorgaltijdvoorvoldoendeventilatie. 11 Ditapparaatisnietbedoeldvoorgebruikdoorpersonen(inclusiefkin- deren)metverminderdelichamelijke,geestelijkeofzintuiglijkevermogens, ofgebrekaanervaringenkennis,tenzijertoezichtwordtgehou-denopen instructieswordengegevenvoorhetgebruikvanhetapparaatdooriemand dieverantwoordelijkisvoorhunveiligheid. 12 Ditapparaatkanwordengebruiktdoorkinderenvanaf8jaarenmensen meteenlichamelijke,zintuiglijkeofverstandelijkebeperkingendoor mensendiegeenervaringmetofkennisoverhetapparaathebbenalser toezichtophenwordtgehoudenofzeinstructieshebbengekregenover veiliggebruikvanhetapparaatenopdehoogtezijnvanderisico’s. 13 Zorgervoordatkinderennietmethetapparaatspelen. 14 Reinigingenonderhouddientniettewordenuitgevoerddoorkinderen waaropgeentoezichtwordtgehouden.

Het vervanGen van de Kous L VOORdAT U BEGINT MET HET VERVANGEN VAN dE KOUS, dIENT dE KACHEL UIT EN VOLLEdIG AFGEKOELd TE ZIJN. 1a. OpenhetreservoirdekselHenverwijderhetbrandsto- freservoir. 1b.Verwijderdebatterijenomeventuelebrandwondente voorkomen. 1c. Openhetroosteraandevoorzijdeenverwijderde verbrandingskamer4. 1d.Verwijderdekous-verstelknop2doordezerechtnaar vorentetrekken. 2a.Draaide5schroevenvandekachelmantellos,1aan deachterzijde,2aanderechterzijdeen2aandelinker- zijde. 2b.Verwijderdesensoraandeachterzijdevandemantel

3. Verwijderdekachelmanteldoordezerechtomhoogte

4. Verwijderde2schroevenvandeonstekingsspiraalK.

5. Verwijderhetwindscherm.

6a.Verwijderhetautomatischeontstekingsmechanisme door1schroeflostedraaien. 6b.Verwijderhetautomatischeuitschakelmechanismebij omvallendoor2schroevenlostedraaien. 6c. Verwijderdeconnectoren(4EA)vandeprintplaat

7. Draaide4vleugelmoerenlos.

8. Verwijderdekousversteller.

9. Drukopdepinvandekousaandebinnenzijdevande

kousversteller.Verwijderdekous,dekoushouderende kousverstellerafzonderlijkvanelkaar. 10.Plaatsdenieuwekousenbevestigdezedoordedrie pinnennaarboventoeindedrieuitlijnopeningente steken(ziedeomhoogwijzendepijlopdekoushouder). 11.Drukdenieuwekoustegendetandjesvandehouder zodatdekousstevig,gladenzonderrimpelstegende binnenzijdevandeverstelleraankomttezitten. 12.Lijndepinnenuitmetdeuitlijnopeningenbinneninde kousversteller.Duwnuvoorzichtigelkvandedriepin- nenvandekous(dienuzijnbevestigdaandekoushou- der)naarbinnen.Steekdedriepinnenindediagonale sleuvenvandekousversteller.Drukelkvandedriepin- nenstevigindeopeningen. 13.Draaiaandekousverstelknop2encontroleerofde koussoepelomhoogenomlaagbeweegt. 14.Schuifdekousverstelleromlaaglangsdeluchtschacht. Richtdekousverstelknopnaardevoorzijdevande kachel.

man_R4024TC-R7127TC.indd 110 18-09-14 15:171 15.Plaatsde4vleugelmoerenterug,maardraaizenog nietvast. 16.Draaidekousnaardehoogstestandendraaidevleu- gelmoerengeleidelijkaanvast. 17.Controleerdekoushoogte.Dekousdientzich0,8cm bovendekraagtebevinden. 18.Controleerofervoldoendetussenruimteistussende koushouderendeluchtschacht.Dezedientoveraleven groottezijn. 19a.Draaideschoevenvastenhersteldeomvalbeveiliging doordedoofknopintedrukken. 19b.Verbinddeconnectoren(4EA)metdeprintplaat. 20.Controleerdewerkingvandeomvalbeveiligingdoor dedoofknopintedrukken,zodatdeslingerwordt geactiveerd. 21.Plaatsdeautomatischeontstekingterug. 22.Plaatshetwindschermterug. 23.PlaatsdeontstekingsspiraalKterug. 24.Plaatsdemantelterug. 25.Draaide5schroevenvandemantelvastenplaatsde sensoraandeachterzijdevandemantelterug. 26.Plaatsdeverbrandingskamer4enhetbrandstofreser- voirterug. 27.Plaatsdedraaiknopvoorverstellenvandekous2 terug.Sluitdevoorplaat. Plaatsdebatterijenindebatterijhouderenvuldebran- dstoftankmetQlimaPremiumQualityFuels.Plaatshetbran- dstofreservoirindekachelenwachttenminste30minuten totdatdekousvolledigdoordrenktismetbrandstof.

Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de onze website (www.qlima.com) of neem contact op met de afdeling sales support (adres en telefoon op www.qlima.com).
