Delfina 90 III M-line - Poêle QLIMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés de bois
Marque	Qlima
Modèle	Delfina 90 III M-line
Puissance nominale	10 kW
Puissance maximale	12 kW
Surface de chauffe recommandée	Jusqu'à 250 m²
Rendement énergétique	90 %
Type de combustible	Granulés de bois (pellets) Ø6 mm
Capacité du réservoir à granulés	20 kg
Autonomie à puissance nominale	Environ 24 heures
Dimensions (H x L x P)	119 x 53 x 55 cm
Poids net	150 kg
Diamètre du conduit d'évacuation	80 mm
Alimentation électrique	230 V / 50 Hz
Puissance électrique absorbée	300 W (max)
Type d'allumage	Automatique (résistance électrique)
Réglage de la puissance	Progressif (5 niveaux)
Commande	Panneau digital avec télécommande
Programmation hebdomadaire	Oui (7 jours)
Classe énergétique	A+
Émissions de CO₂	Faibles (certifié Ecodesign)
Sécurité	Arrêt automatique en cas de surchauffe, porte verrouillée, sécurité enfant
Entretien courant	Cendrier amovible, nettoyage hebdomadaire du brûleur
Nettoyage du conduit de fumée	Recommandé une fois par an par un professionnel
Réparabilité	Pièces détachées disponibles (sonde, ventilateur, résistance)

FOIRE AUX QUESTIONS - Delfina 90 III M-line QLIMA

Quelle est la puissance de ce poêle et pour quelle surface est-il adapté ?

Le poêle a une puissance nominale de 10 kW et peut atteindre 12 kW. Il est recommandé pour chauffer jusqu'à 250 m², selon l'isolation du logement.

Quel type de granulés utiliser ?

Utilisez des granulés de bois certifiés ENplus A1 de diamètre 6 mm. Évitez les pellets de mauvaise qualité qui peuvent encrasser le brûleur.

Comment nettoyer et entretenir le poêle ?

Videz le cendrier tous les 2 à 3 jours et nettoyez le brûleur chaque semaine. Le conduit de fumée doit être ramoné une fois par an par un professionnel.

Que faire si le poêle ne s'allume pas ?

Vérifiez que le réservoir contient des granulés, que la porte est bien fermée et que l'alimentation électrique est correcte. Si le problème persiste, consultez le manuel pour les codes d'erreur.

Comment programmer la mise en marche à l'avance ?

Utilisez le panneau de commande ou la télécommande pour accéder au menu de programmation. Vous pouvez régler une minuterie ou un programme hebdomadaire.

Le poêle émet une odeur de brûlé lors de la première utilisation, est-ce normal ?

Oui, les peintures et huiles de fabrication peuvent dégager une odeur les premières heures. Assurez-vous de bien aérer la pièce.

Puis-je installer ce poêle moi-même ?

L'installation doit être réalisée par un professionnel agréé conformément aux normes en vigueur (raccordement au conduit de fumée, respect des distances de sécurité).

Quelles sont les sécurités intégrées ?

Le poêle dispose d'un arrêt automatique en cas de surchauffe, d'un verrouillage de porte pendant le fonctionnement et d'une sécurité enfant sur le panneau de commande.

Comment obtenir une pièce détachée ?

Contactez votre revendeur Qlima ou le service après-vente. Les pièces comme les résistances, ventilateurs ou sondes sont disponibles.

La télécommande ne fonctionne plus, que faire ?

Vérifiez les piles de la télécommande et la portée (max 5 m). Si le problème persiste, essayez de réinitialiser l'appareil en coupant l'alimentation quelques minutes.

MODE D'EMPLOI Delfina 90 III M-line QLIMA

① Vitre
② Moto-réducteur de la vis sans fin
3 Vis sans fin
④ Tube d'aspiration d'air de combustion
⑤ Décharge des gaz de combustion
6 Sonde à fumée
7 Manostat
8 Extracteur de fumée
9 Couvercle de la trémie à combustible
10 Panneau de commande
⑪ Trémie à combustible / Trémie à granulés
12 Couvercle de maintenance
13 Ventilateur de circulation d'air
14 Interrupteur marche / arrêt
15 Activateur manuel
16 Carte circuit électronique
17 Chambre à fumée
18 Porte du foyer
19 Brasero
20 Tiroir à cendre
21 Céramique majolica

Toutes nos félicitations pour l'achat de votre poêle Qlima. Vous venez d'acquérir un produit de haute qualité qui vous procurera confort et plaisir pendant de longues années, à condition de l'utiliser de façon responsable et correcte.

Pour assurer à votre produit de chauffage Qlima une durée de vie et une sécurité d'utilisation maximum, lisez attentivement ce manuel avant utilisation et conservez-le pour pouvoir le consulter ultérieurement.

Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et éventuels défauts de fabrication.

Nous vous souhaitons beaucoup de confort avec votre Qlima !

Cordialement,

PVG Holding b.v.

Service Clients

1. INSTRUCTIONS DE SÉCURITÉ

2. COMMENT AGIR DANS UNE SITUATION D'URGENCE OU EN CAS DE FEU DE CHEMINÉE

3. PREMIÈRE MISE EN SERVICE

3.1 À faire avant et pendant la première mise en service

1. UTILISATION NORMALE DU POÊLE

4.1 Informations affichées / Touches de commande
4.2 Procédure de démarrage normaux
4.3 Procédure de démarrage inhabituelle
4.4. Réglage de la température
4.5 Changer le rendement calorifique du poêle
4.6 Mode Économique (Save)
4.7 Arrêt normal
4.8 Réglage de l'heure et la fonction minuterie
4.9 La télécommande
4.10 Remplacement des piles de la télécommande

1. REMPLISSAGE DE LA TRÉMIE DE GRANULÉS

5.1 Le combustible
5.2 Remplissage de la trémie de granulés

1. ENTRETIEN

6.1 Opérations d'entretien par l'utilisateur
6.2 Nettoyer les surfaces intérieures et extérieures du poêle
6.3 Nettoyer la vitre
6.4 Nettoyer l'âtre et cendrier
6.5 Nettoyage de l'échangeur de chaleur
6.6 Nettoyage du foyer
6.7 Vérification de l'étanchéité de la porte coupe-feu
6.8 Nettoyage de la trémie à granulés et de la vis en auge
6.9 Nettoyage du tube d'alimentation de pellets
6.10 Opérations d'entretien par un technicien agréé

1. SERVICE TECHNIQUE, PIÈCES DÉTACHÉES D'ORIGINE

2. PANNES ET SOLUTIONS

8.1 Réinitialisation lors d'une panne
8.2 Liste des pannes

Toutes les illustrations auxquelles il est fait référence dans ce manuel se trouvent à la fin du manuel.

1. INSTRUCTIONS DE SÉCURITÉ

NOTE! Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Votre appareil peut être différent de celui des illustrations.

Le non respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l'application de la garantie.

Installez cet appareil uniquement s'il est conforme aux normes, lois et règlementations locales/nationales. Ce poêle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu'ils soient secs. N'installez pas le poêle dans des chambres ou des salles de bain.

Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela :

- Ce poêle doit être installé par un technicien Qlima agréé en chauffage et génie climatique. La garantie est seulement applicable si le poêle est installé par un professionnel Qlima agréé. Les instructions d'utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c'est le cas, la règle la plus

contraignante s'applique. Le fabricant et le revendeur déclinent toute responsabilité si l'installation de l'appareil n'est pas en conformité avec les lois et réglementations locales et/ou en cas de ventilation incorrecte et/ou d'utilisation inappropriée de l'appareil.

- Le poêle doit être installé dans une pièce où la conception du bâtiment et l'utilisation de la pièce n'entravent en aucun cas sa sécurité d'utilisation.

Si vous rencontrez des problèmes avec votre poêle ou si vous avez des difficultés avec la compréhension de ce manuel contactez systématiquement votre revendeur.

- La combustion du bois a besoin d'oxygène (donc d'air).

Veillez à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur.

• Ne couvrez jamais les entrées et sorties d'air de l'appareil. Vérifiez fréquemment l'absence de saletés dans la prise d'air.
• Utilisez un équipement adéquat pour transporter le poêle. Le non respect de cette recommandation peut conduire à des blessures corporelles et/ou un endommagement du poêle.

• Ne placez aucun objet et/ou matériaux inflammables à moins de 200 mm des côtes et à moins de 200 mm de l'arrière du poêle et à moins de 800 mm de l'avant de poêle.

• Le poêle n'est pas conçu pour être encastré. Gardez un espace libre de 200 mm entre l'arrière/les côtés du poêle et les murs.

• La surface du poêle peut être très chaude lorsqu'il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu'ils ne jouent pas avec le poêle.

- Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l'appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poêle. Ne laissez jamais les personnes susmentionnées près de l'emballage sans surveillance. Les matériaux de l'emballage représentent un risque d'étouffement.

- La surface du poêle peut être très chaude lorsqu'il est allumé. Utilisez une protection personnelle calorifuge telle que des gants de protection résistants à la chaleur lorsque vous utilisez le poêle.

- Pendant l'installation et l'entretien de la poêle, utilisez toujours les moyens de protection nécessaires, comme des lunettes de sécurité, des gants, etc...

- Soyez prudent lorsque vous remplissez la trémie du poêle avec des granulés alors que le poêle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu.

- Soyez prudents si vos vêtements sont inflammables, ils peuvent s'enflammer s'ils entrent en contact avec le foyer du poêle.

- N'utilisez jamais de solvants inflammables dans la pièce où le poêle est allumé. Évitez le risque d'incendie en retirant de la pièce tous les solvants inflammables et les matériaux combustibles.

- Le poêle est lourd. Avant son installation, faites vérifier la capacité de charge de votre sol par un expert.

- Utilisez uniquement des granulés de bois de bonne qualité exempts de résidus de colle, de résine ou d'adjuvant. Diamètre 6 mm. Longueur max. 30 mm.

- N'utilisez pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

- L'utilisation de mauvais combustible, de combustible humide ou peint peut provoquer la formation de condensation et/ou de suie dans le conduit de fumée ou dans le foyer du poêle. Ceci réduit les performances du poêle et peut provoquer des situations dangereuses.

- Faites ramôner et nettoyer régulièrement le conduit de fumée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou prescription d'assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de fa-

çon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment.

- N'utilisez pas le poêle comme barbecue.

Ne branchez qu'un seul poêle par conduit de fumée sinon des situations dangereuses peuvent se produire.

Ce poêle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

• N'utilisez jamais un cordon électrique endommagé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne pincez/pliez jamais le cordon électrique.
• Veillez à ce que le cordon électrique ne touche aucune partie chaude du poêle.
• Ne branchez JAMAIS l'appareil avec une rallonge électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en installer une par un électricien agréé.
• Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230 V / \~50 Hz.

L'appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l'appareil si l'alimentation électrique n'est pas reliée à la terre.

• La prise doit toujours être facilement accessible lorsque l'appareil est branché.
• Ne placez pas l'appareil immédiatement sous une prise murale.

Avant de brancher l'appareil, vérifiez les points suivants :

• La puissance du réseau doit correspondre à celle indiquée sur la plaque de l'appareil.
- La prise et la fiche électrique doivent être adaptées à l'appareil.
- La fiche du cordon électrique doit être compatible avec la prise.

En cas de doute, faites vérifier l'installation électrique par un expert agréé.

• Ne couvrez jamais les entrées et sorties d'air de l'appareil.
• N'introduisez jamais d'objets dans les ouvertures de l'appareil.
• Veillez à ce que l'appareil n'entre jamais en contact avec de l'eau. Ne vaporisez pas d'eau sur l'appareil et ne l'immergez pas, sous peine de créer un court-circuit.
• Débranchez toujours l'appareil avant de le nettoyer, de changer un mécanisme ou une pièce.
• Débranchez toujours la prise électrique avant d'effectuer des travaux de maintenance sur le poêle.
• Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.
• Il est interdit d'apporter des modifications à l'appareil. Vous pourriez créer des situa-

tions très dangereuses. Les modifications annulent également la garantie.

- Conservez précieusement le manuel d'installation et d'utilisation.

- En cas d'urgence, suivez toujours les indications des pompiers.

2. COMMENT AGIR DANS UNE SITUATION D'URGENCE OU EN CAS DE FEU DE CHEMINÉE

1. Arrêtez immédiatement le poêle en débranchant la prise du réseau électrique.
2. Éteignez le feu dans le poêle à l'aide d'un extincteur à, de sable, de sou-de ou de sel, pour minimiser la formation de fumée dans la pièce. N'utilisez jamais de l'eau pour éteindre le feu.
3. Dans le cas d'un feu de cheminée : Fermez le clapet de tirage (consultez les règlements, consignes, arrêtés et normes locaux/nationaux pour savoir si un tel clapet est autorisé) ou bouchez la cheminée avec un chiffon mouillé.

ATTENTION : la cheminée peut être très chaude. Lors du bouchage, portez toujours des gants résistant à la chaleur.

1. Avertissez immédiatement les pompiers.
2. Ventilez la pièce en ouvrant toutes les fenêtres et portes, afin de réduire la possible formation de monoxyde de carbone.

3. PREMIÈRE MISE EN SERVICE

La première mise en service doit être effectuée par un technicien de maintenance agréé de Qlima. Le poêle doit être réglé lors de la première mise en service afin d'obtenir un rapport air/combustible correct sur chacun des cinq niveaux de combustion. Le rapport correct dépend fortement du conduit de fumée monté et ne peut être réglé qu'après l'installation du poêle. Un mauvais rapport air/combustible peut causer des dommages importants au poêle et augmentera la consommation de combustible.

Ne modifiez jamais vous-même les paramètres de maintenance dans le menu de maintenance. Vous pourriez causer des dommages importants au poêle, ce qui annulera la garantie. Le réglage du poêle ne doit être effectué que par un technicien de maintenance agréé de Qlima.

3.1 À FAIRE AVANT ET PENDANT LA PREMIÈRE MISE EN SERVICE

Si la pièce où le poêle est installé est nouvellement bâtie ou rénovée, veillez à ce qu'elle ait bien séché avant d'utiliser le poêle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d'une longue période pour sécher correctement. Un dépôt de suie ou des cendres pourraient se déposer sur des murs qui ne sont pas complètement secs.

1. Vérifiez si le poêle est installé conformément au manuel d'installation.
2. Avant de mettre le poêle en marche, retirez tous les matériels placés dans le foyer : manuel d'utilisation, papiers, gants (si fournis), outils, etc.
3. Remplissez la trémie à combustible de pellets. Consultez le chapitre 5 « Remplir la trémie à combustible de pellets » de ce manuel d'utilisation pour avoir une explication sur les pellets à utiliser et sur la manière de remplir la trémie.
4. Branchez l'appareil dans une prise à la terre, puis activez l'interrupteur. Celui-ci se situe à l'arrière du poêle.

Avant de procéder au branchement de l'appareil sur le réseau électrique, vérifiez le chapitre 9 « Branchement électrique » du manuel d'installation.

1. Pour plus d'informations sur l'utilisation de la télécommande (si fournie), lisez le chapitre 4 « Utilisation normal du poêle » et la procédure de mise en marche.
2. Le poêle est fabriqué en acier de haute qualité, protégé par une couche de revêtement. Lors des premières utilisations, le revêtement du poêle se durcit et l'acier se dilate. Ce processus peut durer quelques temps. La première fois, il est normal qu'une odeur désagréable se dégage. Veillez à bien aérer la pièce à ce moment-là.
3. Le poêle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez toujours la porte fermée pendant le fonctionnement du poêle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.
4. Allumez le poêle et sélectionnez le niveau de combustion 1.

Pour éviter d'endommager le poêle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d'augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures ; la capacité augmente ensuite progressivement. Faites fonctionner le poêle continuellement pendant au moins trois à quatre heures.

1. Vérifiez l'absence de gaz de combustion provenant du processus de combustion dans la pièce. Si tel est le cas, éteignez immédiatement le poêle et réparez la fuite.
2. Contrôlez la mise en marche du ventilateur en vérifiant si de l'air sort par la grille de soufflerie sur le devant du poêle. Ce ventilateur ne se met en marche que lorsque le poêle est suffisamment chaud (après environ 15 à 20 minutes après l'allumage du poêle. Si le ventilateur ne se met pas en marche, teignez le poêle pour éviter tout dommage à celui-ci. Réparez le problème avant de remettre le poêle en marche.

Ce poêle est doté d'un ventilateur de recirculation d'air ambiant. Lorsque le commutateur est en position de marche, l'air de la pièce transite par l'intérieur du poêle et en ressort chauffé.

1. Vérifiez si le rapport air/combustible est correct dans les cinq positions de combustion en contrôlant la flamme sur chacune des cinq positions de combustion. Pour ce faire, regardez l'Illustration 1. Ajustez si nécessaire le rapport air/combustible. Le réglage du rapport air/combustible ne doit être effectué que par un technicien de maintenance Qlima.
2. Vérifiez le tirage de la cheminée à l'aide d'un manomètre différentiel. Réglez - si celui-ci est installé - le clapet de tirage de la cheminée.

Après le réglage du clapet de tirage, la position du clapet ne doit être changée qu'en cas de catastrophe, comme par exemple un feu de cheminée.

1. Vérifi ez si la température des gaz de combustion reste inférieure à 220 °C à toutes les cinq positions de combustion. Si la température des gaz de combustion dépasse 220 °C à l'une des cinq positions de combustion, le poêle doit être à nouveau réglé à la position en question en réduisant l'alimentation en pellets, combiné à la vitesse circonférentielle du ventilateur d'extraction et/ou l'augmentation de la vitesse circonférentielle du ventilateur d'ambiance.

La mise en service d'un poêle par un artisan qualifi é partenaire Qlima a les avantages suivants :

• Une formation de suie moindre, la cheminée et le poêle se salissent donc moins rapidement.
• Le poêle consommera moins de combustible.
• Le rendement du poêle sera optimal.
• Les pièces du poêle seront moins chargées, rallongeant de ce fait la durée de vie du poêle.

• Le nombre d'heures d'entretien et de maintenance baissera.

• Une fois le réglage terminé, le poêle est prêt à l'emploi.

4. UTILISATION NORMALE DU POÊLE

Avant chaque démarrage, il convient de nettoyer le cendrier et le brûleur. Pour ce faire, consultez le chapitre 6.4. La porte du poêle doit également être fermée.

Le poêle ne doit pas être utilisé en cas d'utilisation d'un système d'extraction d'air, d'un chauffage à air chaud ou autres appareils influant sur la pression de l'air dans la pièce. Ces appareils doivent être éteints lors de l'utilisation du poêle à pellets.

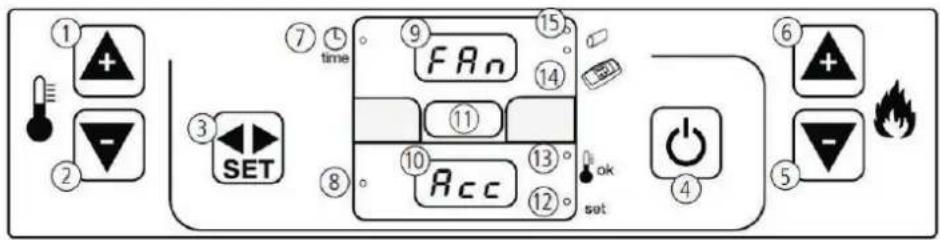

4.1 INFORMATIONS AFFICHÉES

2.

1. Touche pour augmenter la température réglée/ régler les paramètres
2. Touche pour abaisser la température réglée/ régler les paramètres
3. En appuyant sur cette touche, vous obtenez l'accès aux différents menus de utilisateurs
4. Touche mettre en/hors service le poêle/ stocker les paramètres modifi és.
5. Touche pour baisser l'émission de chaleur réglée.
6. Touche pour augmenter le rendement calorifi que.
7. La LED indique que la fonction de minuterie est activée.
8. La LED indique que le poêle est en service.

9. Affi chage supérieur

10. Affi chage inférieur

11. Récepteur commande à distance.

12. La LED clignote quand la température souhaitée est réglée.

13. La LED s'allume quand la température ambiante souhaitée réglée est atteinte. L'affi chage va alors mentionner «ECO».

14. La LED indique que le signal de la commande à distance est reçu en clignotant brièvement.

15. La LED indique que les pellets sont chargés vers le pot de brûlage.

	Le poêle est hors service ou est en train de se mettre hors service.
	Indique l'heure du moment.
	Le poêle est dans la phase d'allumage et la tige d'allumage est enclenchée.
	Indique que les pellets sont chargés vers le pot de brûlage.
	Les pellets sont allumés et la poêle a atteint la température de surface souhaitée.
	La poêle est en service sur la position de capacité 1.
	La température ambiante mesurée par la poêle est de 29°C.
	Le poêle a atteint la température ambiante réglée et va brûler à sa capacité la plus basse.
	La poêle est en mode autonettoyant. Le ventilateur des gaz de fumées va tourner pendant une courte période à sa vitesse la plus élevée et l'alimentation en pellets sera la plus faible pour nettoyer le pot de brûlage de cette manière.

4.2 PROCÉDURE DE DÉMARRAGE NORMAUX

Le pot de brûlage doit être nettoyé avant chaque mise en marche. En cas d'utilisation de la minuterie, le pot de brûlage doit être nettoyé avant que le poêle ne se mette en marche automatiquement.

Voici la procédure de démarrage et de fonctionnement normale du poêle:

1. Vérifi ez que le pot de brûlage est vide et propre.
2. Vérifi ez que la porte du poêle est fermée.
3. Remplissez la trémie à combustible de granulés de bois de bonne qualité.
4. Appuyez sur la touche 4 pendant 2 secondes. L'extracteur de gaz de combustion démarre et la barre d'allumage s'allume. L'écran affi che le texte FAN ACC.
5. L'écran affi che Load Wood après environ 1 minute. Pendant cette phase, la vis sans fin transportera les pellets de la trémie à combustible vers la chambre de combustion. Les pellets s'enfl ammeront grâce à la chaleur de la barre d'allumage.
6. Une fois la température de surface du poêle atteinte, l'écran affi che FIRE ON.

7. Le ventilateur de recyclage s'activera et aspirera l'air de la pièce à l'arrière. Cet air est ensuite souffl é à travers l'échangeur thermique et donc chauffé. L'air chauffé est ensuite insuffl é dans la pièce, sur le devant du poêle.

8. Pendant un fonctionnement normal, l'écran affi che l'état du rendement calorifi que (1-2-3-4 ou 5) et la température de la pièce.

9. Une fois la température souhaitée atteinte, l'écran affi che ECO et la température de la pièce. Le poêle continuera à chauffer au niveau le plus bas possible. Si le mode SAVE est activé, le poêle s'éteindra automatiquement lorsqu'il atteint la température paramétrée. Consultez le chapitre 4.6 pour plus d'explications sur le fonctionnement et le réglage du mode SAVE.

4.3 PROCÉDURE DE DÉMARRAGE INHABITUELLE

Lorsque le poêle est démarré à une température ambiante inférieure à 0°C ou lorsque l'air de combustion est a priori inférieur à 0°C, la procédure de démarrage peut-être différente.

Lorsque la procédure d'allumage ne permet un brûlage correct à basse température, l'écran affi che « ALAr No FirE ».

Pour démarrer le feu, placez un « allume-feu » dans le foyer. Allumez l'allume-feu avec une allumette et patientez 1 minute avant de démarrer le poêle en suivant la « procédure de démarrage normale » décrite dans le chapitre 4.2.

Lorsque cela ne permet pas d'obtenir un brûlage correct, contactez un professionnel qui modifi era les paramètres d'installation du poêle. Contactez un installateur agréé Qlima.

4.4 RÉGLAGE DE LA TEMPÉRATURE

3.

Pour modifi er la température ambiante souhaitée, appuyez 1 fois sur la touche « 3 », SET apparaît sur l'affi chage supérieur et la température à régler s'aperçoit sur l'affi chage inférieur. Avec la touche « 1 », la valeur peut être augmentée et avec la touche « 2 », la valeur peut-être diminuée.

Attention : Si la température ambiante est identique à la température réglée, l'affi chage supérieur va alors mentionner ECO et l'affi chage inférieur la température mesurée. Le poêle fonctionne à présent à sa capacité la plus basse. Le mode SAVE (voir le chapitre 4.6 à cet effet) est une exception au cas précédent.

La température requise peut être réglée entre 7°C minimum et 40°C maximum.

4.5 CHANGER LE RENDEMENT CALORIFIQUE DU POÊLE

Le rendement calorifi que peut être réglé à la position minimale sur « on 1 » et à la position maximale sur « on 5 ». Avec la touche « 6 », la valeur peut être augmentée et avec la touche « 5 », la valeur peut-être diminuée. La température réglée est affi chée sur l'écran inférieur.

4.

4.6 MODE ÉCONOMIQUE (SAVE)

Lorsque cette fonction est activée, le poêle s'arrête automatiquement dès que la température défi nie - augmentée de la température différentielle défi nie - est atteinte. Le poêle s'allume automatiquement dès que la température défi nie - diminuée de la température différentielle défi nie - est atteinte.

Le mode Économique ne peut être utilisé que si la fonction de minuteur n'est pas activée.

ACTIVATION DU MODE SAVE

1. Mettez le poêle hors service.
2. Appuyez sur la touche « 3 » jusqu'à ce que « UT04 » apparaisse sur l'écran supérieur.
3. Appuyez sur la touche « 1 ». La valeur 1 apparaît maintenant sur l'affi chage inférieur. Maintenez la touche 1 enfoncée jusqu'à ce que la valeur A9 apparaisse sur l'affi chage.
4. En appuyant encore une fois sur la touche 3, l'affi chage supérieur v a mentionner Pr01 (paramètre 1).
5. Appuyez maintenant plusieurs fois sur la touche 3 jusqu'à ce que l'affi chage supérieur indique Pr28. L'affi chage inférieur mentionnera alors « OFF » ou un chiffre de 1 à 15 inclus.

6. Si le texte « OFF » apparaît sur l'affi chage inférieur, alors le mode SAVE est hors service. On peut le mettre en service avec les touches 1 ou 2. En appuyant sur les touches 1 ou 2, on voit apparaître dans l'affi chage inférieur la température différentielle, qui peut être réglée de 01 °C à 15° C inclus. Sélectionnez la valeur différentielle souhaitée et appuyez ensuite sur la touche « 4 » pour enregistrer la valeur réglée.

7. Le poêle est maintenant en SAVE MODE et peut de nouveau être lancé.

TEMPÉRATURE DIFFÉRENTIELLE

La température différentielle est la différence en degrés par rapport à la température réglée. Exemple : La température paramétrée est de 20 °C et la température différentielle réglée est de 2 °C. Le poêle s'éteindra à une température ambiante de 22 °C et redémarrera à une température ambiante de 18 °C.

DÉSACTIVATION DU MODE SAVE

1. Éteignez le poêle, puis répétez les opérations ci-dessus jusqu'à ce que le texte « OFF » apparaît sur l'écran.
2. Appuyez ensuite sur la touche 4.
3. Le mode SAVE est maintenant désactivé.

Afin d'éviter un excès de démarrages et d'arrêts et donc de l'usure à divers éléments, nous conseillons de ne pas régler une température différentielle inférieure à 2 °C ni supérieure à 4 °C.

4.7 ARRÊT NORMAL

Pour arrêter le poêle, maintenez la touche 3 enfoncée jusqu'à ce que le message « OFF » s'affiche sur l'écran. Pendant la phase d'arrêt, l'approvisionnement en granulés de bois dans le pot de brûlage est interrompu et le ventilateur de circulation de l'air est éteint. Le ventilateur d'extraction des gaz de fumée tourne encore pendant quelque temps, puis est arrêté après la phase de refroidissement.

4.8 RÉGLAGE DE L'HEURE ET LA FONCTION MINUTERIE

Le poêle est équipé d'une horloge et d'une minuterie hebdomadaire réglable. La minuterie hebdomadaire est utilisée pour mettre en/hors service automatiquement le poêle à des moments réglés d'avance. La minuterie hebdomadaire contient deux programmes. Dans chaque programme, un temps de mise en et hors service peut être programmé pour déterminer quels jours de la semaine le poêle doit être mis en et hors service selon ces heures programmées.

L'horloge et la minuterie hebdomadaire peuvent être réglés en programmant les paramètres ci-dessous.

1. UT01 Réglage du jour de la semaine / mise hors service de la fonction minuterie
2. UT02 Réglage de l'heure de l'horloge.
3. UT03 Réglage des minutes de l'horloge.
4. UT04 Réservé à des fins de service. A utiliser uniquement par des techniciens accrédités Qlima.
5. UT05 Réglage de l'heure de début du programme 1 de minuteur hebdomadaire.
6. UT06 Réglage de l'heure de fin du programme 1 de minuteur hebdomadaire.
7. UT07 Réglage des jours de la semaine auxquels le poêle doit être mis en/hors service selon les heures réglées à l'UT05 et l'UT06.
8. UT08 Réglage de l'heure de début du programme 2 de minuteur hebdomadaire UT06 Réglage de l'heure de fin du programme 2 de minuteur hebdomadaire UT07 Réglage des jours de la semaine auxquels le poêle doit être mis en/hors service selon les heures réglées à l'UT08 et l'UT09.

UT03 Réglage des heures de l'horloge.

1. Appuyez deux fois sur la touche 3, l'affichage va mentionner UT01.
2. Appuyez maintenant encore une fois sur la touche 3, l'affichage va mention-

ner UT02 et l'heure dans l'affichage inférieur.

1. Réglez l'heure sur la bonne heure. L'heure se modifie avec les touches 1 et 2.
2. Appuyez maintenant encore une fois sur la touche 3, l'affichage va mentionner UT03 et l'heure dans l'affichage inférieur.
3. Réglez les minutes sur la bonne heure. Les minutes se modifient librement avec les touches 1 et 2.
4. Appuyez sur la touche « 4 » pour enregistrer les modifications.

PROGRAMMATION DE LA MINUTERIE HEBDOMADAIRE.

Mise en/hors service de la minuterie hebdomadaire.

La minuterie hebdomadaire est enclenchée en réglant le paramètre UT01.

1. Appuyez 2 fois sur la touche 3, l'affichage va mentionner UT01 et l'affichage inférieur le jour de la semaine «Jour 1 à Jour 7 inclus » ou OFF.
2. Pour utiliser la minuterie hebdomadaire, sélectionnez le jour actuel, voir à cet effet le tableau ci-dessous.
3. Si on n'utilise pas la minuterie hebdomadaire, elle se met sur «OFF
4. Appuyez sur la touche « 4 » pour enregistrer les modifications.

Lundi Mardi Mercredi Jeudi		Vendredi	Samedi	Dimanche Minuterie
Day 1 Day 2 Day 3 Day 4 Day 5 Day 6 Day 7 Off

Réglage de la minuterie hebdomadaire

La minuterie hebdomadaire a deux programmes. Dans chaque programme, un délai de mise en service et un délai de mise hors service sont programmés pour chaque jour de la semaine. Les deux programmes peuvent être programmés de manière telle que les différents heures de mise en/hors service soient réglés pour les différents jours de la semaine et que plusieurs heures de mise en/hors service pour les différents jours de la semaine soient possible en combinant les deux programmes.

Programmer le programme 1.

1. Appuyez deux fois sur la touche 3, l'affichage va mentionner UT01.
2. Appuyez ensuite plusieurs fois sur la touche 3 jusqu'à que l'affichage UT05 et l'affichage inférieur indique l'heure de début.
3. Les touches 1 et 2 permettent de sélectionner l'heure à laquelle le poêle peut être mis service.
4. Appuyez maintenant encore une fois sur la touche 3, l'affichage va mentionner UT06 et l'heure d'arrêt dans l'affichage inférieur.
5. Les touches 1 et 2 permettent de sélectionner l'heure à laquelle le poêle peut être hors service.
6. Appuyez de nouveau sur la touche 3, UT07 apparaît dans l'affichage. Par jour de la semaine, vous pouvez définir si le poêle doit utiliser les heures réglées dans UT05 et UT06.
7. Sélectionnez les jours de la semaine avec la touche 1.
8. Avec la touche 2, on peut sélectionner si le jour signalé du poêle doit bien être « on » ou « off » en ce qui concerne les réglages comme décrit ci-dessus. Exemple 1 : on signifie que le jour 1 (Lundi) le poêle doit utiliser le réglage d'UT05 et UT06. Off 2 signifie que le poêle ne doit pas utiliser les réglages

d'UT05 et UT06 le jour 2 (mardi).

1. Pour enregistrer les réglages, appuyez sur la touche 4.

Pour connaître les numéros des jours, reportez-vous au tableau ci-dessous.

Lundi Mardi Mercredi Jeudi		Vendredi	Samedi	Dimanche Minuterie
Day 1 Day 2 Day 3 Day 4 Day 5 Day 6 Day 7 Off

Le programme 2 se programme de la même manière que le programme 1.

Pour un aperçu des paramètres à régler, voir le chapitre Réglage de l'horloge et de la fonction minuterie.

Attention : Pour utiliser la minuterie hebdomadaire, UT01 doit être réglé sur le bon jour de la semaine. Si UT01 est sur « OFF », le poêle n'utilisera pas la minuterie hebdomadaire et pas non plus les réglages UT04 à UT10 inclus.

Attention : Pendant la programmation des paramètres IT05 à UT10 inclus, l'horloge sera temporairement arrêtée. Après la programmation des paramètres, réglez de nouveau l'horloge.

Comment utiliser la télécommande.

1. Dirigez la télécommande sur la console de commande de du poêle.
2. Vérifi ez l'absence d'obstacles entre la télécommande et le récepteur de signaux sur la cheminée.

Touche 1 et 2 : Pour le réglage de la température souhaitée dans la pièce.

Touche 3 : Mise sous tension et hors tension de la cheminée.

Touche 4 : Aucune fonction pour les modèles Delfi na III.

Touche 5 et 6 : Pour le réglage de l'émission souhaitée de chaleur par la cheminée.

4.10 REMPLACEMENT DES PILES TÉLÉCOMMANDE

En cas de changement des piles de la télécommande, veuillez retirer les piles de leur boîtier dans la télécommande. Pour cela, appuyez sur le mécanisme de fermeture en direction de la fl èche 1 et déplacez le support de la pile vers l'extérieur en direction de la fl èche 2. Voir fi gures 6 et 7. Remplacez les piles. Veillez à respecter les pôles + et -. Utilisez uniquement des piles de type CR2025 3.0 volts. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruissez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

6.

7.

5. REMPLISSAGE DE LA TRÉMIE DE GRANULÉS

5.1 LE COMBUSTIBLE

N'utilisez pas d'autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

Il existe sur le marché des granulés de différentes qualités et aux propriétés diverses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l'efficacité de la combustion, encrasser le poêle et, dans les cas extrêmes, susciter des situations dangereuses.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

Utilisez uniquement des granulés de bois de bonne qualité d'un diamètre de 6 mm et d'une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d'après les caractéristiques suivantes :

• Diamètre 6 mm.
• Longueur maximum 30 mm.
• Granulés de bois conformes à la norme 6mm DIN+ / Ö-norm+ / EN+ ou l'équivalent.
• Ils doivent être bien pressés, exempts de résidus de colle, de résine ou d'adjuvant.
• La surface est brillante et régulière.
• Ils doivent être homogènes en longueur et peu poussiéreux.
• Humidité résiduelle < 10 %
• Teneur en cendres < 0,5 %
• Les granulés de bonne qualité coulent lorsqu'on les plonge dans l'eau

Un combustible de mauvaise qualité est généralement reconnaissable aux caractéristiques suivantes :

• Les granulés ne présentent pas le diamètre requis de 6 mm et/ou sont de diamètres variables.
• Les granulés sont de longueurs variables, pourcentage plus élevé de granulés courts.
• La surface présente des fissures verticales et/ou horizontales.
• Ils sont très poussiéreux.
• La surface ne brille pas.
• Flotte dans l'eau.

L'utilisation d'un mauvais combustible peut avoir les conséquences suivantes :

• Mauvaise combustion.
• Obstruction fréquente du pot de brûlage.
• Plus forte consommation de granulés.
• Puissance calorifique moindre et réduction de l'efficacité.
• Saleté de la vitre.
• Augmentation de la quantité de cendres et de granulés non brûlés.
• Frais de maintenance plus élevés.

Même si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.

Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu'ils sont au contact de l'humidité.

Contactez le fournisseur Qlima ou l'installateur agréé Qlima pour en savoir plus sur les granulés.

5.2 REMPLISSAGE DE LA TRÉMIE DE GRANULÉS

Ouvrez le couvercle de la trémie à combustible en haut du poêle, puis remplissez la trémie de pellets au 3/4 . Assurez-vous qu'aucun pellet ne tombe dans le poêle. Fermez ensuite le couvercle.

Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés ! Pour éviter de toucher aux pièces mobiles situées à l'intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur.

Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n'entre pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses ! Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.

6. ENTRETIEN

La combustion du poêle produit de la chaleur, des cendres et des résidus. C'est pourquoi il est indispensable que le poêle soit nettoyé et entretenu à la fois par l'utilisateur et par un technicien agréé. Pour une meilleure sécurité, de meilleures performances et une durée de vie plus longue de votre poêle, il est important de le nettoyer soigneusement et périodiquement. N'utilisez pas de laine d'acier, de chlorure d'hydrogène ou d'autres produits corrosifs, agressifs ou récurants pour nettoyer l'intérieur et l'extérieur du poêle. Après une période d'arrêt prolongé notamment, le poêle et le système de cheminée doivent être vérifiés et les éventuelles obstructions détectées.

6.1 OPÉRATIONS D'ENTRETIEN PAR L'UTILISATEUR

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi

Avant d'intervenir sur le poêle, vérifiez que ce dernier est complètement débranché.

ActivitéFréquence*
Nettoyer l'extérieur du poêle Toutes	les 2 semaines
Nettoyage de la vitre Avant chaque	démarrage. Aussi au démarrage en cas d'utilisation de la minuterie
Nettoyage du pot de brûlage Avant	chaque démarrage. Aussi au démarrage en cas d'utilisation de la minuterie
Nettoyage du tiroir à cendres Lorsqu'il est plein et avant chaque démarrage. Aussi au démarrage en cas d'utilisation de la minuterie.
Nettoyer l'échangeur de chaleur Quotidien
Nettoyage de la chambre de combustion	Toutes les 2 semaines
Vérification de l'étanchéité de la porte coupe-feu	Deux fois par an, dont la première fois au début de la saison et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la trémie à granulés et de la vis en auge	Une fois par mois et / ou après 2500 kg de granulés sont brûlés
Nettoyer le tube d'alimentation de granulés	Une fois par semaine

6.2 NETTOYER LA SURFACE ET EXTÉRIEURE DU POÊLE

Nettoyez la surface du poêle à l'eau (chaude) savonneuse. N'utilisez pas de produits de nettoyage abrasif ou à base de solvant, sous peine d'endommager le revêtement du poêle.

6.3 NETTOYER LA VITRE

La vitre de la porte du poêle doit être nettoyée avant chaque mise en marche pour éviter l'incrustation de particules de suie et de cendres.

Le verre est résistant à la chaleur mais peut émettre des craquements lors de changements de température. Laissez refroidir complètement la vitre avant de la nettoyer. Pour le nettoyage, utilisez un sprayde nettoyage courant et un mouchoir en papier.

Avant de nettoyer la vitre de la fenêtre, assurez-vous qu'elle ait complètement refroidi!

L'âtre et le cendrier doivent être nettoyés avant chaque démarrage.

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion. Voir l'illustration 16 & 17.
2. Nettoyez le cendrier.
3. Nettoyez le pot de brûlage et sa grille à la brosse ou à l'aspirateur. Si les orifices de la grille sont bouchés, utilisez un instrument pointu pour les dé-

boucher. Voir l'illustration 18.

1. Nettoyer le zone située sous le pot de brûlage et le zone sitiée sous le cendrier avec un aspirateur.

Pour une bonne combustion des granulés, les trous doivent être bien dégagés et le pot de brûlage doit être propre.

1. Replacez le brûleur et le cendrier dans le poêle. Assurez-vous de remettre le brûleur correctement. Assurez-vous de bien placer la grande ouverture près de la barre d'allumage (comme indiqué dans les illustrations 19 et 20). Si le brûleur est mal positionné, le poêle ne s'allumera pas.

6.5 NETTOYAGE DE L'ÉCHANGEUR DE CHALEUR

L'échangeur de chaleur doit être nettoyé tous les jours à l'aide d'un grattoir. Assurez-vous que le poêle est éteint et la porte du poêle fermée. Bougez le levier du grattoir, monté dans la grille de sortie d'air (cf. illustration 21) vers l'avant, puis vers l'arrière. Répétez cette opération mouvement 5 à 6 fois jusqu'à ce que le grattoir bouge sans résistance.

6.6 NETTOYAGE DU FOYER

Nettoyez d'abord l'échangeur de chaleur (consultez le chapitre 6.5, Nettoyage de l'échangeur de chaleur).

1. Ôtez le brûleur avec le cendrier. Cf. chapitre 6.4
2. Ôtez le bouclier thermique qui se situe en haut du poêle.

a. Soulevez le bouclier thermique sur le devant (illustration 22) afin de libérer les points de fixation 2 (illustration 23). Bougez ensuite le bouclier thermique vers l'avant pour libérer également le point de fixation 1 (illustration 23).
b. Déplacez les côtés arrières du bouclier thermique vers le bas (illustration 24)

c. Maintenant poussez le côté gauche vers le haut dans le sens de la flèche 1 (illustration 25), puis pivotez le côté droit vers le bas dans le sens de la flèche 2 (illustration 25).
d. Enlevez ensuite le bouclier thermique de la chambre de combustion.

1. Démontez ensuite les plaques intérieures du foyer.

a. Ôtez les vis 1 et 2 (illustration 26)
b. Détachez les plaques à l'aide d'un tournevis (illustration 27)
c. Retirez la plaque vers l'avant, direction porte, puis enlevez-la du foyer. Répétez l'opération pour la plaque sur le côté droit (illustrations 28 et 29)
d. Ôtez la paroi dans le fond du foyer en la tirant vers l'avant. Si nécessaire, servez-vous d'un tournevis. Ôtez la paroi du poêle (illustration 30)

e. Glissez la paroi latérale environ 2 cm en avant, direction de la porte, jusqu'à ce qu'elle dépasse la partie indiquée par la flèche (illustration 31)

f. Déplacez le haut de la paroi vers le milieu du foyer, puis sortez la paroi du poêle. Répétez cette opération pour enlever aussi la paroi à droite du foyer du poêle (illustration 32)
g. Déposez la plaque de fond à droite. À l'aide d'un tournevis, déplacez-la vers le haut, puis ôtez-la du poêle (illustration 33)
h. Ôtez la plaque de fond à gauche en la poussant horizontalement vers la

droite sur les premiers 3 cm, après quoi elle peut être enlevé du foyer (illustrations 34 et 35).

1. Nettoyez l'âtre, la partie sous le brûleur et les plaques, à l'aide d'une brosse et d'un aspirateur.
2. Après le nettoyage, remettez tous les éléments en place dans l'ordre inversé.

6.7 VÉRIFICATION DE L'ÉTANCHÉITÉ DE LA PORTE COUPE-FEU

Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d'étanchéité de la porte de chargement et son aspect. Faites-le remplacer par un technicien agréé Qlima si nécessaire. Utilisez uniquement des pièces de rechange d'origine agréées par Qlima.

6.8 NETTOYAGE DE LA TRÉMIE À GRANULÉS ET DE LA VIS EN AUGE

Nettoyez la trémie à combustible et la vis sans fin une fois par mois.

1. Enlevez la grille de protection de la trémie à combustible.
2. Videz la trémie à combustible.
3. Nettoyez la trémie à combustible et la partie visible de la vis sans fin à l'aide d'un aspirateur (illustration 36)
4. Remettez la grille de protection à sa place.
5. Remplissez la trémie de pellets.

6.9 NETTOYAGE DU TUBE D'ALIMENTATION DE PELLETS

Nettoyez le tube d'alimentation des pellets une fois par semaine à l'aide d'une brosse ronde dure (illustration 37). Le tube d'alimentation se trouve dans la chambre de combustion du poêle. De la créosote peut se former dans le tube d'alimentation, pouvant considérablement réduire le passage. Des pellets peuvent alors rester coincés dans le tube.

6.10 OPÉRATIONS D'ENTRETIEN PAR UN TECHNICIEN AGRÉÉ

ActivitéFréquence*
Inspection et maintenance professionnelle du poêle (et système de tirage)	2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heures de service si le poêle indique SERV
Nettoyage/ramonage du système de cheminée/carneau	Deux fois par saison, dont la première fois au début de la saison
Remplacer les pièces non mentionnées dans ce manuel	En cas de dommages signalés.
Brancher du poêle sur le conduit de fumée/la cheminée	2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heures de service si le poêle indique SERV
Toute autre maintenance non mentionnée spécifiquement dans ce manuel	1x par saison, la première fois au début de la saison de chauffage.
Nettoyer le ventilateur de pièce / ventilateur de gaz de carneau	2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heures de service si le poêle indique SERV
Nettoyer l'intérieur et l'extérieur du poêle	1x par saison et / ou après 900 heures de service si le poêle indique SERV
Graisser le réducteur de la vis pour granulés	1x par saison, à la fin de la période de chauffage
Nettoyer la chambre de combustion	1x par saison, à la fin de la période de chauffage et / ou après 900 heures de service si le poêle indique SERV
Contrôler l'élément d'allumage 1x par saison
Nettoyer l'échangeur de chaleur côté air	1x par saison et / ou après 900 heures de service si le poêle indique SERV
Nettoyer l'échangeur de chaleur côté gaz de fumée	1x par saison et / ou après 900 heures de service si le poêle indique SERV
Contrôler la partie électrique : circuit imprimé, câblage, capteurs et sécurités	1x par saison et / ou après 900 heures de service si le poêle indique SERV
Contrôler les flexibles en silicone du manostat	1x par saison et / ou après 900 heures de service si le poêle indique SERV
Contrôler le joint d'étanchéité de la porte et remplacer au besoin	2x par saison, la première fois au début de la saison de chauffage et / ou après 900 heures de service si le poêle indique SERV
Tester le poêle aux 5 niveaux de combustion	1x par saison et / ou après 900 heures de service si le poêle indique SERV
Tester les sécurités 1x par saison et	/ ou après 900 heures de service si le poêle indique SERV

(*) La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d'assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

7. SERVICE TECHNIQUE, PIÈCES DÉTACH ÉES D'ORIGINE

Avant de quitter l'usine, chaque poêle a été testé et approuvé. Toute réparation ou certification s'avérant nécessaire pendant ou après l'installation du poêle, doit être effectuée par des techniciens qualifiés et agréés par Qlima. Les pièces détachées originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agréés.

Avant de contacter votre revendeur, le centre de réparation ou le technicien agréé, munissez-vous du nom du modèle et du numéro de série de votre poêle. Ces informations vous seront demandées lors de votre appel.

N'utilisez que les pièces détachées originales du Qlima. L'utilisation d'autres pièces que Qlima annule l'application de la garantie.

Avant de réinitialiserlors de la survenue d'une panne, consultez d'abord la liste des pannes (chaître 8.2) et suivez les instructions. Réinitialisez le poêle en appuyant sur la touche 4 (cf. illustration 2) de l'écran et en le maintenant pendant 3 secondes.

8.2 LISTE DES PANNES

PROBLÈME CAUSE SOLUTION
Le panneau de commande ne démarre pas	Le poêle n'est pas alimenté en électricité	Vérifier le branchement de la prise
	Le fusible de protection de la carte de circuit imprimé est grillé	Faire remplacer le fusible par un technicien agréé Qlima uniquement
	Le panneau de commande est défectueux	Faire remplacer le panneau de commande par un technicien agréé Qlima uniquement
	Le câble plat est défectueux	Faire remplacer le câble plat par un technicien agréé Qlima uniquement
	La carte de circuit imprimé est défectueuse	Faire remplacer la carte de circuit imprimé par un technicien agréé Qlima uniquement
	L'interrupteur principal n'est pas activé	Actionnez l'interrupteur principal
Le poêles'éteint.L'écran affichele message“AlAr no FirE”	Le réservoir est vide Remplir le réservoir
	Le pot de brûlage est sale	Nettoyer le pot de brûlage.
	Le moteur de la vis pour granulés est défectueux	Remplacez le moteur de la vis pour granulés. Uniquement par un technicien agréé Qlima.
	La carte de circuit imprimé est défectueuse	Remplacez le circuit imprimé. Uniquement par un technicien agréé Qlima.
	Le capteur de température n’a pas détecté de seuil minimum de température pour démarrer	Vider le pot de brûlage et redémarrer si le problème persiste. Contacter un technicien agréé Qlima si le problème persiste.
	Air de combustion insuffisant atteint le feu	L’utilisateur final doit vérifier les points suivants:- Obstructions possibles du tube d’entrée d’air de combustion au dos du poêle. Nettoyer le tube.- Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage contient trop de cendres et/ou est trop sale et doit être nettoyé. Uniquement par un technicien agréé Qlima.- Echangeur de chaleur à l’intérieur du poêle est sale. Nettoyer l’échangeur de chaleur.
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de meilleure qualité.
	La vis en auge est bloquée	Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste.
	L'igniteur est cassé Faire remplacer l'igniteur par un technicien agréé Qlima uniquement
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de meilleure qualité.
	La vis en auge est bloquée	Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste.
	Les granulés de bois sont humides	Utiliser uniquement des granulés de bois secs.
	Le capteur de température est défectueux	Faire remplacer le capteur par un technicien agréé Qlima uniquement
	La carte de circuit imprimé électronique est cassée	Faire remplacer la carte par un technicien agréé Qlima uniquement
	Le réservoir est vide Remplir le réservoir
Les granulés de bois ne parviennent pas jusqu'au pot de brûlage	La vis en auge est bloquée	Débrancher le poêle, enlevez la grille de protection dans le réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Remettez la grille de protection en place et redémarrer. Contacter un technicien agréé Qlima si le problème persiste.
	Le moteur de la vis en auge est endommagé	Faire remplacer le moteur par un technicien agréé Qlima uniquement
	Le réservoir est vide Remplir le réservoir
La flamme du feu est de petite taille et orange, les granulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire.	Le tube d'échappement/conduit des gaz de carneau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échappement/conduit des gaz de carneau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	Le pot de brûlage est sale	Nettoyer le pot de brûlage.
	Le poêle présente des obstructions internes	Faire réviser le poêle par un technicien agréé Qlima uniquement
	L'extracteur de fumées est endommagé	Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire remplacer immédiatement le ventilateur car cela peut être nocif pour la santé. Par un technicien agréé Qlima uniquement
	Les granulés de bois ne sont pas de bonne qualité	Essayer des granulés de meilleure qualité.
	Le poêle n'est pas bien réglé	Réglez correctement le poêle. Par un technicien agréé Qlima uniquement
Le ventilateur de recirculation de l'air continue de fonctionner lorsque le poêle est froid	La carte de circuit imprimé électronique est cassée	Faire remplacer la carte par un technicien agréé Qlima uniquement
Présence de cendres par terre autour du poêle	Les conduits de fumées et de gaz ne sont pas étanches à l'air	Ces interventions doivent être réalisées par un installateur agréé pour les cheminées uniquement : les conduits de fumées qui ne sont pas étanches à l'air peuvent être dangereux pour la santé. Étanchéifier immédiatement le raccord (avec de la Loctite 598 ou un produit similaire) et/ou remplacer les tuyaux par des composants adaptés.
	Le joint de la porte est cassé, usé ou endommagé	Faire remplacer le joint par un technicien agréé Qlima uniquement
Le poêle est dans un état permanent, l'écran affiche le message "Eco"	La température ambiante requise par l'utilisateur final est atteinte	Il ne s'agit pas d'une erreur. Le poêle fonctionne en mode éco. Cette fonction peut être modifiée avec la commande à distance
L'écran affiche "SERV"	Pas de panne Le poêle a atteint 900 heures de service et a besoin d'entretien Le poêle continuera à fonctionner normalement	Le poêle a besoin d'entretien Contactez un technicien agréé par Qlima Celui-ci procédera à l'entretien du poêle et réinitialisera le signal
L'écran affiche "Atte"	Vous essayez de mettre le poêle en marche alors qu'il se trouve encore en phase de refroidissement	Attendez que la phase de refroidissement soit terminée avant de redémarrer le poêle
L'écran affiche «Fire ont »	La température réglée est inférieure à la température ambiante mesurée lors du démarrage du poêle.	Réglez la température ambiante souhaitée plus haut que la température ambiante mesurée et redémarrez le poêle.
Le poêles'éteint.L'alarme «AlAr dEp »s'affiche	Le capteur de pression est cassé	Faire remplacer le capteur de pression par un technicien agréé Qlima uniquement
	Le tube d'échappement/conduit des gaz de carneau/cheminée est bouché	Faire nettoyer immédiatement le tube d'échappement/conduit des gaz de carneau/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
	La carte de circuit imprimé électronique est cassée	Faire remplacer la carte de circuit électrique par un technicien agréé Qlima uniquement
	Cheminée trop longue Contacter un expert en cheminée pour vérifier si la cheminée est conforme à la législation. Contacter un technicien agréé Qlima pour vérifier si la cheminée convient au poêle.
	Conditions climatiques défavorables	En cas de vent fort, une dépression négative vers la cheminée peut se produire. Vérifier le poêle et le redémarrer.
Le poêles'éteint, l'écran affiche « sic fail ».	Le poêle est trop chaud La température ambiante est trop élevée. Ouvrir les portes des autres pièces. Si le problème persiste, contacter un technicien agréé Qlima.
	Le ventilateur de recirculation de l'air ambiant est cassé	Faire remplacer le ventilateur par un technicien agréé Qlima uniquement
	Coupure de courant temporaire	Une panne de tension pendant le fonctionnement du poêle entraîne une surchauffe à l'intérieur du poêle. Laisser le poêle refroidir puis le redémarrer.
	Le thermostat est cassé Faire remplacer le thermostat par un technicien agréé Qlima uniquement
Le poêles'éteint.L'alarme «AlAr Fumi »s'affiche.	Le capteur de température de sortie des fumées est déconnecté	Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un technicien agréé Qlima uniquement
	Le câblage du capteur de gaz de fumée est détaché	Réparez le câblage. Par un technicien agréé Qlima uniquement
L'écran affiche"Cool Fire"	Le poêle a été éteint à la main, par la fonction minuterie activée ou par le mode de sécurité Le poêle est en phase de refroidissement	Pas de panne, la phase de refroidissement s'arrête automatiquement quand le poêle est suffisamment refroidi
	Coupure de courant Lorsque	le courant est rétabli, le poêle démarre d'abord en phase de refroidissement Le poêle peut ensuite être allumé normalement
L'écran afficheAlAr FAn FAil	Le ventilateur de gaz de fumée est défectueux ou le circuit imprimé ne peut mesurer la vitesse périphérique du ventilateur	Le ventilateur de gaz de fumée, le circuit imprimé ou le capteur de vitesse périphérique est défectueux ou le câblage est endommagé ou détaché Réparez le défaut. Par un technicien agréé Qlima uniquement

9. DONNÉES TECHNIQUES

Model Delfina III 90 M-Line
Type de poêle		à granulés de bois
Capacité (*) kW 2,65 - 9,00
Consommation électrique W 300 / 100
Tension de raccordement V/Hz 230/~50
Rendement thermique à capacité nominale/ réduite (*)	% 89,5 / 92,7
Niveau de CO à une capacité nominale d'O2de 13 %/capacité réduite (*)	% 0,01 / 0,04
Teneur moyenne en poussières à 13 % d'O2	mg/Nm3 14,0
Pour des pièces jusqu'à** m3 240
Diamètre du tuyau d'évacuation mm	80
Température de la fumée à capacité nomi-nale/réduite (*)	°C	150
Tirage de cheminée nécessaire	Pa	11
Avec plusieurs poêles		Peut-être(***)
Utilisable sur conduite de fumée combine		Non
Type de combustible (****)		∅ 6 mmDin+/Önorm+/EN+
Longueur nominale / diamètre du carburant	mm	30 / 06
Capacité de la trémie à granulés	kg	13
Autonomie (min.-max.)	h	6,5 - 22
Entrée d'air primaire		Oui
Ventilateur de recirculation		Oui
Filtre à air		Non
Poids net	kg	91

(*) Conformément à la norme EN14785

(**) Valeur indicative, varie par pays/région

(***) à déterminer par un installateur professionnel agréé

10. CONDITIONS DE GARANTIE

Votre poêle est garanti pendant 24 mois à partir de sa date d'achat. Pendant cette période de garantie, les défauts de pièces et de main-d'oeuvre sont réparés gratuitement en tenant compte des conditions suivantes :

1. Nous déclinons expressément toute autre réclamation pour dommages, y compris pour dommages indirects.
2. Toute réparation et/ou tout remplacement de pièce pendant la période de garantie ne prolonge pas la durée de la garantie.
3. La garantie n'est plus applicable si la conception du poêle a été modifiée, si des pièces détachées non originales ont été utilisées ou si le poêle a été réparé par des personnes non agréées.
4. Les pièces exposées à une usure normale, avec une durée de vie inférieure à la période de garantie, comme les divers joints, le revêtement ignifuge, le verre*/fenêtre*, les détails peints et la céramique etc, ne sont pas couverts par la garantie.
5. La garantie s'applique uniquement sur présentation de la preuve d'achat originale, datée et non corrigée ou modifiée.
6. La garantie ne s'applique pas pour les dommages causés par le non respect des instructions d'utilisation indiquées dans ce manuel, par négligence et par l'utilisation d'un combustible inadéquat. L'utilisation d'un fuel inadéquat peut être dangereuse **.
7. Les frais et les risques inhérents au transport du poêle ou de ses composants sont toujours à la charge du client.
8. La garantie s'applique uniquement lorsque le poêle a été installé par un installateur agréé Qlima et sur présentation du protocole de mise en service signé.

Pour éviter des frais inutiles, lisez d'abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur.

* La vitre de la fenêtre résiste à des températures supérieures à celles que le poêle peut atteindre. De ce fait, la vitre ne peut être endommagée qu'en dehors de la responsabilité du fabricant/distributeur. C'est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie.
** Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n'essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d'urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.

- Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux.

Si vous remplacez ou si vous détruissez la télécommande, retirez les piles et jet-ez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

11. DÉCLARATION DE CONFORMITÉ

Déclaration de conformité

Nous, PVG Holding B.V.

Euterpehof 20

5342 CW Oss, Pays-Bas

que les produits mentionnés ci-dessous sont conformes aux exigences de base en matière de sécurité et de santé des directives CE applicables aux produits de sa conception et de son type :

Description du produit : Appareils de chauffage pour résidences

Marque du produit Qlima

Référence du produit : Delfina III 90 M-Line

Directives CE applicables Directive basse tension CE 2006/95/EEC

EC ROHS directive

2004/108/EC

EC RoHC directive

2002/95/EC

Typ		Rendement thermique %	Capacité kW	Teneur moyenne en poussières à 13 % d’O2 mg/Nm 3
Delfina III90 M-line	Nominal	89,5 9,0 14,0

Normes harmonisées applicables: EN 14785 EN 55014-1 EN 55014-2 EN 60335-1 EN 60335-2-102 EN 61000-3-2 EN 61000-3-3 EN 62233

Résultats approuvés par un

Signature autorisée :

M. Walhout

Ce poêle est doté d'un ventilateur de recirculation d'air ambiant. Lorsque le commutateur est en position de marche, l'air de la pièce transite par l'intérieur du poêle et en ressort chauffé.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poêle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

L'âtre et le cendrier doivent être nettoyés avant chaque démarrage.
