Tipo di prodotto	Stufa a pellet
Marca	Qlima
Modello	Delfina 90 III M-line
Potenza nominale	10 kW
Potenza massima	12 kW
Superficie di riscaldamento consigliata	Fino a 250 m²
Rendimento energetico	90 %
Tipo di combustibile	Pellet di legno (pellets) Ø6 mm
Capacità del serbatoio pellet	20 kg
Autonomia a potenza nominale	Circa 24 ore
Dimensioni (A x L x P)	119 x 53 x 55 cm
Peso netto	150 kg
Diametro del condotto di scarico	80 mm
Alimentazione elettrica	230 V / 50 Hz
Potenza elettrica assorbita	300 W (max)
Tipo di accensione	Automatica (resistenza elettrica)
Regolazione della potenza	Progressivo (5 livelli)
Comando	Pannello digitale con telecomando
Programmazione settimanale	Sì (7 giorni)
Classe energetica	A+
Emissioni di CO₂	Basse (certificato Ecodesign)
Sicurezza	Arresto automatico in caso di surriscaldamento, porta bloccata, sicurezza bambini
Manutenzione ordinaria	Cenere removibile, pulizia settimanale del bruciatore
Pulizia del condotto fumi	Raccomandata una volta all'anno da un professionista
Riparabilità	Pezzi di ricambio disponibili (sonda, ventilatore, resistenza)

Domande frequenti - Delfina 90 III M-line QLIMA

Qual è la potenza di questa stufa e per quale superficie è adatta?

La stufa ha una potenza nominale di 10 kW e può raggiungere 12 kW. È consigliata per riscaldare fino a 250 m², a seconda dell'isolamento dell'abitazione.

Che tipo di pellet usare?

Usare pellet di legno certificati ENplus A1 di diametro 6 mm. Evitare pellet di scarsa qualità che possono sporcare il bruciatore.

Come pulire e mantenere la stufa?

Svuotare il cassetto cenere ogni 2-3 giorni e pulire il bruciatore ogni settimana. Il condotto fumi deve essere spazzato una volta all'anno da un professionista.

Cosa fare se la stufa non si accende?

Controllare che il serbatoio contenga pellet, che la porta sia ben chiusa e che l'alimentazione elettrica sia corretta. Se il problema persiste, consultare il manuale per i codici di errore.

Come programmare l'accensione anticipata?

Usare il pannello di comando o il telecomando per accedere al menu di programmazione. È possibile impostare un timer o un programma settimanale.

La stufa emana odore di bruciato al primo utilizzo, è normale?

Sì, le vernici e gli oli di fabbricazione possono emanare odore nelle prime ore. Assicurarsi di aerare bene la stanza.

Posso installare questa stufa da solo?

L'installazione deve essere eseguita da un professionista autorizzato secondo le norme vigenti (collegamento al condotto fumi, rispetto delle distanze di sicurezza).

Quali sono le sicurezze integrate?

La stufa dispone di arresto automatico in caso di surriscaldamento, blocco porta durante il funzionamento e sicurezza bambini sul pannello di comando.

Come ottenere un pezzo di ricambio?

Contattare il rivenditore Qlima o il servizio post-vendita. Sono disponibili pezzi come resistenze, ventilatori o sonde.

Il telecomando non funziona più, cosa fare?

Controllare le pile del telecomando e la portata (max 5 m). Se il problema persiste, provare a resettare l'apparecchio spegnendo l'alimentazione per alcuni minuti.

MANUALE UTENTE Delfina 90 III M-line QLIMA

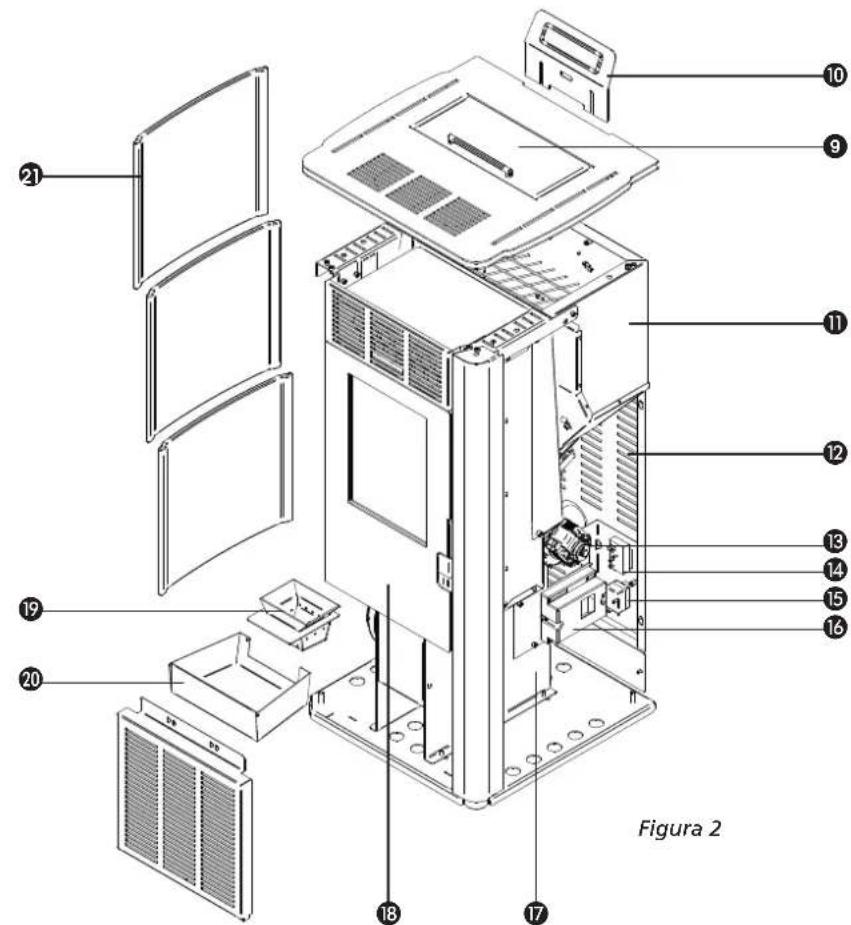

② Motoriduttore della coclea

③ Coclea

④ Tubo di aspirazione dell'aria di combustione

5 Scarico dei gas di combustione

6 Sonda fumo

7 Manostato

8 Estrattore di fumo

⑨ Coperchio della tra- moggia per combustibile

10 Pannello di comando

11 Tramoggia per combustibile / tramoggia per pellet

⑫ Coperchio di manutenzione

13 Ventilatore di circolazione dell'aria

14 Interruttore ON/OFF

15 Attivatore manuale

16 Scheda circuito elettronico

17 Camera fumi

18 Porta del focolare

19 Braciere

20 Cassetto cenere

21 Ceramica maiolica

1. LEGGERE DAPPRIMA LE INSTRUZIONI D'USO.
2. IN CASO DI DUBBI RIVOLGERSI AL RIVENDITORE DELL'APPARECCHIO.

Gentile Cliente,

Congratulazioni per aver scelto la Sua nuova stufa Qlima. Ha acquistato un prodotto di alta qualità che usato responsabilmente le garantirà anni di comfort.

Al fine di garantire una maggiore durata e sicurezza nell'utilizzo della Sua nuova stufa Qlima, Le consigliamo di leggere attentamente questo manuale e di conservarlo per future consultazioni.

A nome del produttore, forniamo una garanzia di 24 mesi su difetti di produzione o di materiale.

Accenda la Sua Qlima!

Cordialmente,

PVG Holding b.v.

Assistenza Clienti

1. ISTRUZIONI DI SICUREZZA

2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO

3. PRIMO AVVIO

3.1 Attività prima e durante il primo invio

4.1 Informazioni sul display
4.2 Procedura di avvio regolare
4.3 Procedura di avvio NON regolare
4.4. Impostare la temperatura
4.5 Modificare il rilascio di calore della stufa
4.6 Modalità risparmio (Save mode)
4.7 Spegnimento normale
4.8 Impostazione dell'ora e della funzione timer
4.9 Il telecomando
4.10 Sostituzione delle batterie del telecomando

5.1 Il combustibile
5.2 Riempimento della tramoggia con il pellet

1. MANUTENZIONE

6.1 Manutenzione da eseguire a cura dell'utente finale
6.2 Pulizia della superficie esterna della stufa
6.3 Pulizia del portello
6.4 Pulizia del focolare con cassetto della cenere
6.5 Pulizia dello scambiatore termico
6.6 Pulizia del focolare
6.7 Controllo della tenuta dello sportello tagliafuoco
6.8 Pulizia della tramoggia del pellet e Auger
6.9 Pulizia del dispositivo di aggiunta pellet
6.10 Manutenzione da eseguire ad opera di un tecnico autorizzato

1. ASSISTENZA TECNICA, RICAMBI ORIGINALI

2. RISOLUZIONE DEI PROBLEMI

8.1 Azzeramento di un guasto
8.2 Lista dei guasti

1. DATI TECNICI

2. CLAUSOLE DI GARANZIA

Tutte le immagini alle quali si fa riferimento nel presente manuale si trovano in fondo allo stesso.

1. ISTRUZIONI DI SICUREZZA

NOTA! Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed indicativo e potrebbero pertanto differire leggermente dell'apparecchio in vostro possesso. L'apparecchio di riferimento è quello che avete acquistato.

L'inosservanza dei requisiti stabiliti nel presente manuale comporta l'annullamento della garanzia e potrebbe portare a situazioni pericolose.

Si prega di installare il dispositivo secondo le leggi e normative locali e nazionali. Il presente prodotto è destinato al riscaldamento delle stanze in abitazioni residenziali ed è idoneo unicamente per l'uso in normali condizioni domestiche, all'interno di un soggiorno, di una cucina e di un garage in luogo asciutto. Non installare la stufa in camere da letto o bagni.

La corretta installazione della stufa è di vitale importanza per la durata del prodotto e per la vostra sicurezza. Si consiglia quindi di attenersi a quanto segue:

- La stufa deve essere installata da un tecnico autorizzato Qlima a svolgere tale mansione. Le istruzioni d'uso fornite dal presente manuale possono variare a seconda delle leggi locali e/o regionali. In caso di dubbio, attenersi alle condizioni più severe. Il produttore e distributore declinano qualsiasi responsabilità in caso di installazione non conforme alle leggi locali o in caso di er-

rata o non idonea ventilazione del locale.
- La stufa deve essere installata in un ambiente tale da permetterne l'utilizzo in sicurezza (ubicazione all'interno della stanza, tipo di edificio, utilizzo della stanza).

In caso di malfunzionamento o difficoltà di comprensione di questo manuale, La preghiamo di contattare il Suo distributore o installatore al più presto.

- La combustione del pellet necessita di ossigeno, pertanto di aria.

Assicurarsi sempre che il condotto dell'aria di combustione possa aspirare aria pulita dall'esterno.

• Non coprire mai le prese d'aria. Assicurarsi regolarmente che l'apertura di aspirazione sia pulita.
• Avvalersi di attrezzatura idonea al trasporto di stufe. L'utilizzo di attrezzatura non adeguata potrebbe causare danni a persone e/o alla stufa.
• Si consiglia di non lasciare oggetti e/o materiali infiammabili nel raggio di 200 mm dal retro e 200 mm dai lati della stufa e nel raggio di 800 mm dal portello frontale.
• La stufa è progettata come unità monoblocco e non è indicata per l'incasso. Mantenere una distanza di 200 mm dalle pareti così some sui lati e sul retro della stufa.
• La superficie della stufa può diventare molto calda durante l'uso. NON lasciare bambini da soli vicino alla stufa. Assicurarsi che sia sempre presente un adulto e che non giochino con la stufa.

- La stufa non dovrebbe essere usata da persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con poca esperienza e conoscenza in materia, se non sotto la diretta supervisione o su istruzioni specifiche di una persona responsabile per la loro sicurezza. Non lasciare mai le persone menzionate sopra senza sorveglianza in presenza dell'imballaggio. Sussiste il pericolo di soffocamento.

- La superficie della stufa può diventare molto calda durante l'uso. Quando si utilizza la stufa, usare dispositivi di protezione personale ignifughi appropriati, come guanti di protezione dal calore.

- Durante l'installazione e la manutenzione della stufa utilizzare sempre gli ausili di protezione personale necessari quali occhiali di sicurezza, guanti, eccetera.

- Prestare attenzione quando si rabbocca la tramoggia della stufa con il pellet quando la stufa è ancora bollente. Assicurarsi che il sacco del pellet non sia a portata del fuoco.

- Prestare attenzione ad abiti infiammabili, potrebbero incendiarsi in prossimità del fuoco.

- Non utilizzare solventi infiammabili nella stanza in cui si trova la stufa. Per evitare qualsiasi rischio, si consiglia di non tenere materiale combustibile né solventi infiammabili nella stessa stanza.

- La stufa è particolarmente pesante, assicurarsi che il pavimento ne regga il peso.

- Usare esclusivamente pellet di legna asciutto di buona qualità privo di residui di colla, resina o additivi. Diametro 6 mm.

Lunghezza massima 30 mm.

- Non usare combustibili diversi dal citato pellet di legna. Altri combustibili, come ad esempio trucioli di legno con residui di colla e/o solventi, legno di risulta in genere, cartone, combustibili liquidi, alcol, petrolio, benzina, materiali di scarto o spazzatura ecc. sono tutti vietati.

• L'utilizzo di legna di umida, verniciata o di scarsa qualità può portare alla formazione di condensa e/o fuliggine nel camino o nel focolare riducendo le prestazioni della stufa e creando delle situazioni pericolose.

- Far pulire il camino regolarmente, secondo le leggi locali e le norme previste per legge. Qualora non esistessero leggi e/o norme: assicurarsi che l'intero impianto stufa-canna-camino venga controllato e pulito da un tecnico autorizzato almeno due volte l'anno (una volta all'inizio della stagione invernale). Se la stufa viene usata in modo continuo e intenso, l'intero impianto, compreso il camino, devono essere puliti più frequentemente.

• Non utilizzare la stufa come barbecue.

Collegare una sola stufa a legna per canna fumaria. Collegare più stufe alla stessa canna fumaria può causare situazioni pericolose.

Questa stufa necessita di un collegamento elettrico. Leggere attentamente le avvertenze e considerazioni riportate di seguito:

- Non utilizzare un cavo elettrico danneggiato.

• Un cavo elettrico danneggiato dovrà essere sostituito dal fornitore o da personale autorizzato/centro riparazioni.
  • Non bloccare o piegare il cavo.
  • Assicurarsi che il cavo elettrico non tocchi le parti calde della stufa.
• NON collegare la stufa tramite una pro-lunga. Se non si dispone di una presa con messa a terra, chiamare un elettricista per richiederne l'installazione.
• Controllare la corrente di alimentazione Questo dispositivo va collegato esclusivamente a prese con messa a terra - tensione 230 V/ \~50 Hz.

!

Il dispositivo DEVE essere sempre collegato ad una presa con messa a terra. E' vietato il collegamento del dispositivo ad una presa priva di messa a terra.

• La spina deve essere facilmente accessibile una volta collegato il dispositivo.
• Non posizionare l'apparecchio diretta- mente al di sotto di una presa di corrente a parete.

Prima di collegare il dispositivo, assicurarsi che:

• La tensione corrisponda a quella richiesta.
• La presa e la corrente siano adeguate.
  • La spina sia adatta alla presa.

I collegamenti elettrici siano stati adeguatamente controllati da un esperto soprattutto se non si è sicuri che tutto sia a posto.

• Non coprire mai le prese d'aria.
- Non inserire oggetti nei fori presenti all'interno della stufa.
- Evitare qualsiasi contatto con l'acqua. Non spruzzare la stufa né immergerla in acqua, in quanto potrebbe portare ad un corto circuito.
- Ricordarsi di staccare la spina prima di pulire o sostituire parti della stufa.
- Prima di eseguire qualsiasi intervento di manutenzione sulla stufa, estrarre sempre la spina dalla presa.
- Rimuovere la spina dalla presa quando la stufa non è in uso.
- Non apportare modifiche all'apparecchio. Questo al fine di evitare che si verifichino situazioni di grave pericolo. Tali interventi comportano la decadenza della garanzia.
- Conservare con cura il manuale di installazione e di utilizzo.
- In caso di emergenza operare sempre secondo le indicazioni fornite dai vigili del fuoco.

2. COME COMPORTARSI IN SITUAZIONI DI EMERGENZA O IN CASO DI INCENDIO NEL CAMINO

1. Spegnere immediatamente la stufa staccando la spina dalla presa di corrente.
2. Spegnere il fuoco nella stufa servendosi di un estintore a, scobbia, bicarbonato o sale, per ridurre al minimo la formazione di fumo nell'ambiente. Non usare mai acqua per spegnere l'incendio.
3. In caso di incendio nel camino: Chiudere la valvola a farfalla (consultare le regole, prescrizioni, ordinanze e norme locali / nazionali per assicurarsi che la valvola a farfalla sia consentita) o tappare la canna fumaria con un panno bagnato.

ATTENZIONE: la canna fumaria può essere bollente. Per la chiusura, indossare sempre guanti resistenti al calore.

1. Avvisare subito i pompieri.
2. Ventilare l'ambiente aprendo tutte le finestre e le porte, in relazione alla possibile formazione di monossido di carbonio.

3. PRIMO AVVIO

La prima messa in funzione deve essere eseguita da un tecnico autorizzato del servizio Qlima. La stufa va regolata alla prima messa in funzione, per ottenere una giusta proporzione tra aria e combustibile in ciascuno dei cinque livelli di combustione. La proporzione giusta dipende fortemente dalla canna fumaria montata e può essere regolata solo dopo l'installazione della stufa. Una proporzione sbagliata tra aria e combustibile può provocare gravi danni alla stufa e far aumentare anche il consumo di combustibile.

Non cambiare mai da soli i parametri di servizio nel menù di servizio. Ciò può provocare gravi danni alla stufa, facendo decadere la validità della garanzia. La stufa può essere regolata esclusivamente da un tecnico autorizzato del servizio Qlima.

3.1 ATTIVITÀ PRIMA E DURANTE IL PRIMO INVIO

Nuovo edificio o ristrutturazione: Assicurarsi che l'edificio sia ben asciutto prima di utilizzare la stufa per la prima volta. Pareti, soffitti e/o pavimenti in particolare richiedono molto tempo per l'asciugatura. Fuliggine, particelle di cenere ecc. potrebbero facilmente attaccarsi a pareti non completamente asciutte.

1. Controllare che la stufa sia stata installata secondo le istruzioni di installazione.
2. Prima di utilizzare la stufa, rimuovere tutto il contenuto (libretti e manuali), quanto (consigliato), per atrezzi da utilizzarsi sulla stufa e per accedere al focolare in genre, (carico legna o altro).
3. Riempire di pellet il deposito di pellet. Vedasi il capitolo 5 "Riempire di pel-

let il deposito di pellet" di queste istruzioni per una spiegazione relativa ai pellet da usare e a come va riempito il deposito.

1. Attaccare la spina a una presa di corrente a terra e accendere l'interruttore. Questo si trova sul lato posteriore della stufa.

Controllare il capitolo 9 "Allacciamento elettrico" delle istruzioni di installazione prima di collegare l'apparecchio all'elettricità.

1. Consultare il capitolo 4 "Utilizzo normale della stufa" per ottenere maggiori informazioni sull'utilizzo del telecomando (se compreso nella consegna) e sul procedimento di avvio.
2. La stufa è in acciaio di alta qualità con uno strato protettivo. Durante i primi cicli di accensione lo strato protettivo si indurirà e l'acciaio si assesterà. Questo processo può richiedere del tempo. Durante il primo funzionamento, è normale che sia prodotto un odore sgradevole. Assicurarsi di ventilare la stanza a lungo durante tale periodo.
3. Non far mai funzionare la stufa con lo sportello tagliafuoco aperto. Tenere sempre lo sportello chiuso durante il funzionamento della stufa. Assicurarsi che lo sportello della stufa sia ben chiuso.
4. Accendere la stufa e selezionare il livello di combustione 1.

Al fine di evitare danni permanenti alla stufa, inizialmente si consiglia di effettuare un'alimentazione graduale e a fuoco basso. Per le prime 24 ore, tenere il fuoco basso, in seguito è possibile aumentare gradualmente la capacità. Tenere la stufa accesa in continuazione per almeno altre tre o quattro ore.

1. Controllare che non entrino nell'ambiente gas provenienti dal processo di combustione. Se ciò accade, spegnere subito la stufa e riparare la perdita.
2. Verificare che il ventilatore per l'ambiente entri in funzione, sentendo se l'aria fuoriesce dalla griglia di emissione sul lato anteriore della stufa. Questo ventilatore parte solo quando la stufa è abbastanza calda (circa 15-20 minuti dopo che la stufa è stata accesa). Se il ventilatore per l'ambiente non gira, spegnere la stufa per evitare danni. Risolvere il problema prima che la stufa venga accesa di nuovo.

1. Verificare che la stufa abbia la giusta proporzione aria/combustibile in ognuno dei cinque livelli di combustione, controllando l'immagine della fiamma su ciascuno dei cinque livelli di combustione. A tale proposito, vedasi la figura 1. Se necessario, regolare la proporzione aria/combustibile. Il regolamento della proporzione aria/combustibile può essere effettuato solo da un tecnico di servizio Qlima.
2. Controllare il tiraggio della canna fumaria con un manometro differenziale.

Regolare la valvola a farfalla della canna fumaria, se installata.

Dopo aver regolato la valvola a farfalla, la posizione della valvola a farfalla può essere cambiata solo in caso di calamità, come ad esempio un incendio del caminetto.

1. Verifi care che in ognuno dei cinque livelli di combustione la temperatura del gas di combustione rimanga sotto i 220°C. Se la temperatura del gas di combustione in uno dei cinque livelli di combustione supera i 220°C, la stufa del livello corrispondente deve essere regolata di nuovo, riducendo l'aggiunta di pellet in combinazione con la velocità del ventilatore per gas di combustione e / o aumentando la velocità del ventilatore per l'ambiente.

L'esecuzione della mezza in funzione della stufa da parte di un tecnico autorizzato Qlima presenta i seguenti vantaggi:

• Si formerà meno fuliggine, per cui la canna fumaria e la stufa si sporcheranno meno rapidamente.
• La stufa consumerà meno combustibile.
• Il rendimento della stufa sarà ottimale.
• Le componenti della stufa saranno meno appesantite, per cui la stufa avrà una vita più lunga.

• Il numero di ore necessario per il servizio e il mantenimento della stufa diminuirà.

• Dopo essere stata regolata, la stufa è pronta per l'uso.

Prima di ogni avvio, conviene pulire il portacenere e il bruciatore. Per fare questo, vedere il capitolo 6.4. Anche la porta della stufa deve essere chiusa.

La stufa non deve essere usata quando si impiega un sistema di estrazione dell'aria, riscaldamento ad aria calda o altri dispositivi che infl uenzano la pressione dell'aria nella stanza. Questi dispositivi devono essere spenti quando si utilizza la stufa a pellet.

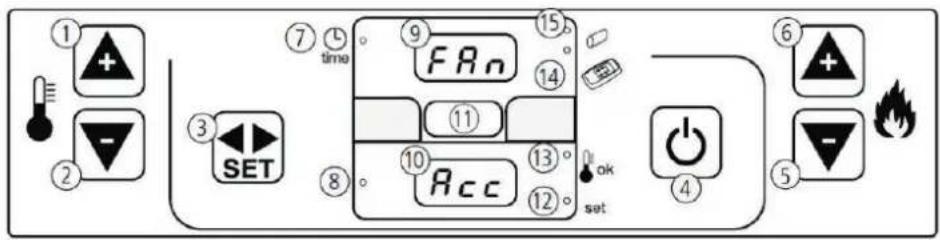

4.1 INFORMAZIONI VISUALIZZATE

2.

1. Tasto per aumentare la temperatura impostata/impostare i parametri
2. Tasto per abbassare la temperatura impostata/impostare i parametri
3. Premendo questo tasto, è possibile accedere ai diversi menu utente

4. Tasto messa in servizio/fuori servizio stufa / salvare i parametri modifi cati.

5. Tasto per diminuire l'emissione di calore impostata.

6. Tasto per aumentare il potere calorifi co.
7. Il LED indica che la funzione timer è attivata.
8. Il LED indica che la stufa è in funzione.
9. Display superiore
10. Display inferiore
11. Ricevitore comando a distanza.
12. Il LED lampeggia quando la temperatura desiderata è impostata.
13. Il LED si accende quando viene raggiunta la temperatura ambiente desiderata impostata. A questo punto, il display indica "ECO".
14. Mediante un breve lampeggio, il LED indica che il segnale del comando a distanza viene ricevuto.
15. Il LED indica che i pellet sono caricati nel braciere.

oFF	La stufa è spenta o in fase di spegnimento.
14:30	Indica l'ora corrente.
FAnRcc	La stufa è in fase di accensione e lo stelo di accensione è inserito.
LoAdUood	Indica che i pellet sono caricati nel braciere.
Fireon7	I pellet hanno preso fuoco e la stufa ha raggiunto la temperatura superfi ciale desiderata.
	La stufa è in funzione sulla posizione di capacità 1.
29°C	La temperatura ambiente misurata dalla stufa è pari a 29 °C.
Eco29°C	La stufa ha raggiunto la temperatura ambiente impostata e brucerà alla sua capacità più bassa.
StopFire	La stufa è in modalità auto-pulizia. La ventola dei gas di scarico ruoterà per un breve periodo alla sua velocità massima e l'alimentazione di pellet sarà la più bassa in modo da pulire il braciere in questo modo.

4.2 PROCEDURA DI AVVIO NORMALE

Il braciere deve essere pulito prima di ogni avvio. Quando si utilizza il timer, il braciere deve essere pulito prima che la stufa si avvii automaticamente. Ecco la procedura di avvio e funzionamento normale della stufa:

1. Assicurarsi che il braciere sia vuoto e pulito.
2. Verifi care che la porta della stufa sia chiusa.
3. Riempire la tramoggia per combustibile di pellet di buona qualità.
4. Premere il tasto 4 per 2 secondi. L'estrattore dei gas di combustione si avvia e la barra di accensione si accenderà. Lo schermo visualizzerà la scritta "FAN ACC".
5. Il display visualizza "Load Wood" dopo circa 1 minuto. Durante questa fase, la coclea trasporta i pellet dalla tramoggia per combustibile verso la camera di combustione. I pellet si infi ammeranno grazie al calore della barra di accensione.

6. Una volta raggiunta la temperatura superfi ciale della stufa, lo schermo visualizzerà "FIRE ON".

7. La ventola di ricircolo si attiverà e aspirerà l'aria dalla stanza sul retro. Questa aria viene successivamente soffi ata attraverso lo scambiatore di calore e quindi riscaldata. L'aria riscaldata viene risoffi ata nella camera, sulla parte anteriore della stufa.

8. Durante il normale funzionamento, lo schermo mostra lo stato del potere calorifi co (1-2-3-4 o 5) e la temperatura della stanza.
9. Dopo aver raggiunto la temperatura desiderata, lo schermo mostra "ECO" e la temperatura della stanza. La stufa continuerà a riscaldare al livello più basso possibile. Se è attivata la modalità "SAVE", la stufa si spegnerà automaticamente una volta raggiunta la temperatura impostata. Per maggiori spiegazioni sul funzionamento e l'impostazione della modalità SAVE consultare il capitolo 4.6.

4.3 PROCEDURA DI AVVIO INSOLITO

Quando la stufa viene avviata a una temperatura ambiente inferiore a 0 °C o quando l'aria di combustione è a priori inferiore a 0 °C, la procedura di avvio potrebbe essere diversa.

Quando la procedura di accensione non permette una combustione corretta a basse temperature, lo schermo visualizza "ALAr No FirE".

Per avviare il fuoco, posizionare un accendifuoco nel focolare. Accendere l'accendifuoco con un fi ammifero e attendere 1 minuto prima di avviare la stufa seguendo la "procedura di avvio normale" descritta nel capitolo 4.2.

Quando questo non consente di avere una combustione corretta, rivolgersi a un professionista che modifi cherà i parametri di installazione della stufa. Rivolgersi ad un installatore autorizzato Qlima.

4.4 REGOLAZIONE DELLA TEMPERATURA

3.

Per modifi care la temperatura ambiente desiderata, premere 1 volta il tasto "3", "SET" appare sul display superiore, mentre la temperatura da impostare è visibile sul display inferiore. Con il tasto "1" il valore può essere aumentato e con il tasto "2" il valore può essere diminuito.

Attenzione: Se la temperatura ambiente è identica alla temperatura impostata, il display superiore visualizzerà "ECO" e il display inferiore visualizzerà la temperatura misurata. La stufa lavora attualmente alla sua capacità più bassa. La modalità SAVE (vedere il capitolo 4.6 per la stessa) è un'eccezione al caso precedente.

4.5 MODIFICARE IL POTERE CALORIFICO DELLA STUFA

Il potere calorifi co può essere impostato sulla posizione minima su "on 1" e sulla posizione massima su "on 5". Con il tasto "6" il valore può essere aumentato e con il tasto "5" il valore può essere diminuito. La temperatura impostata viene visualizzata sullo schermo inferiore.

4.

Quando questa funzione è attiva, la stufa si arresta automaticamente quando viene raggiunta la temperatura defi nita - aumentata della temperatura differenziale defi nita. La stufa si accende automaticamente quando viene raggiunta la temperatura defi nita - diminuita della temperatura differenziale defi nita.

La modalità Economica può essere utilizzata solo se la funzione timer non è attivata.

ATTIVAZIONE DELLA MODALITÀ SAVE

1. Mettere la stufa fuori servizio.
2. Premere il tasto "3" fi no a quando sullo schermo superiore non appare "UT04".
3. Premere il tasto "1". Il valore di 1 appare ora sul display inferiore. Tenere premuto il tasto 1 fi no a quando il valore A9 appare sul display.
4. Premendo ancora una volta sul tasto 3, il display superiore visualizza "Pr01" (parametro 1).
5. Ora premere ripetutamente il tasto 3 fi no a quando il display superiore non indicherà "Pr28". Il display inferiore visualizzerà quindi "OFF" o un numero da 1 a 15 inclusi.
6. Se la scritta "OFF" viene visualizzata sul display inferiore, allora la modalità SAVE è disattivata. È possibile attivarla premendo i tasti 1 o 2. Premendo i tasti 1 o 2, si vedrà apparire, sul display inferiore, la temperatura differenziale che può essere regolata su valori da 01 °C a 15 °C inclusi. Selezionare il valore differenziale desiderato e quindi premere il tasto "4" per salvare il valore impostato.
7. La stufa è ora in modalità "SAVE MODE" e può essere avviata nuovamente.

TEMPERATURA DIFFERENZIALE

La temperatura differenziale è la differenza in gradi rispetto alla temperatura impostata. Esempio: La temperatura parametrizzata è di 20 °C e la temperatura differenziale è pari a 2 °C. La stufa si spegnerà a una temperatura ambiente di 22 °C e si riavvierà a una temperatura ambiente di 18 °C.

DISATTIVAZIONE DELLA MODALITÀ SAVE

1. Spegnere la stufa; poi, ripetere i passaggi precedenti fi no a quando la scritta "OFF" non appare sullo schermo.

2. Premere quindi il tasto 4.

3. La modalità SAVE è ora disattivata.

Al fine di evitare un eccesso di avvii e arresti e quindi di usurare vari elementi, si consiglia di non impostare una temperatura differenziale inferiore a 2° C o superiore a 4 °C.

4.7 ARRESTO NORMALE

Per arrestare la stufa, tenere premuto il tasto 3 fino a quando il messaggio "OFF" non verrà visualizzato sullo schermo. Durante la fase di arresto, l'alimentazione di pellet nel braciere è interrotta e la ventola di circolazione dell'aria è spenta. La ventola d'estrazione dei gas di scarico gira ancora per un po', poi si ferma dopo la fase di raffreddamento.

4.8 IMPOSTAZIONE DELL'ORA E DELLA FUNZIONE TIMER

La stufa è dotata di un orologio e un timer settimanale regolabile. Il timer settimanale viene usato per accendere/spegnere la stufa ad orari impostati preventivamente. Il timer settimanale contiene due programmi. In ogni programma, si possono programmare un orario di accensione e uno di spegnimento per determinare quali giorni della settimana la stufa deve essere accesa e spenta secondo tali orari programmati.

L'orologio e il timer settimanale possono essere regolati programmando i parametri riportati qui di seguito.

1. UT01 Impostazione del giorno della settimana / disattivazione della funzione timer
2. UT02 Impostazione dell'ora dell'orologio.
3. UT03 Impostazione dei minuti dell'orologio.
4. UT04 Riservato a scopi di servizio. Ad uso esclusivo dei tecnici certificati Qlima.
5. UT05 Impostazione dell'ora di inizio del programma 1 del timer settimanale.
6. UT06 Impostazione dell'ora di fine del programma 1 del timer settimanale.
7. UT07 Impostazione dei giorni della settimana nei quali la stufa deve essere accesa/spenta secondo gli orari impostati in UT05 e UT06.
8. UT08 Impostazione dell'orario di inizio del programma 2 del timer settimanale UT06 Impostazione dell'orario di fine del programma 2 del timer settimanale UT07 Impostazione dei giorni della settimana nei quali la stufa deve essere accesa/spenta secondo gli orari impostati in UT08 e UT09.

UT03 Impostazione delle ore dell'orologio.

1. Premere due volte il tasto 3, il display visualizzerà UT01.
2. Ora premere ancora una volta il tasto 3; il display visualizzerà UT02 e l'ora nel display inferiore.
3. Impostare l'orologio sull'ora esatta. L'ora si modifica usando i tasti 1 e 2.

4. Ora premere ancora una volta il tasto 3; il display visualizzerà UT03 e l'ora nel display inferiore.

5. Impostare i minuti sull'ora esatta. I minuti si modificano a piacere usando i tasti 1 e 2.

6. Premere il tasto "4" per salvare le modifiche.

PROGRAMMAZIONE DEL TIMER SETTIMANALE.

Attivazione/disattivazione del timer settimanale.

Il timer settimanale viene avviato impostando il parametro UT01.

1. Premere 2 volte il tasto 3; il display visualizzerà UT01 e il display inferiore mostrerà il giorno della settimana "dal giorno 1 al giorno 7 inclusi" oppure "OFF".

2. Per utilizzare il timer settimanale, selezionare il giorno corrente; a tale fine, fare riferimento alla tabella qui sotto.

3. Se non si utilizza il timer settimanale, questo si posiziona su "OFF".

4. Premere il tasto "4" per salvare le modifiche.

Lunedì Martedì Mercoledì Giovedì				Venerdì	Sabato	Domenica Timer
Giorno 1	Giorno 2	Giorno 3	Giorno 4	Giorno 5	Giorno 6	Giorno 7	Off

Programmare il programma 1.

1. Premere due volte il tasto 3, il display visualizzerà UT01.

2. Quindi, premere ripetutamente il tasto 3 fino a quando il display UT05 e il display inferiore non visualizzano l'ora di avvio.

3. I tasti 1 e 2 permettono di selezionare l'ora in cui la stufa può essere accesa.

4. Ora, premete il tasto 3 ancora una volta; il display visualizzerà UT06 e l'ora di arresto nel display inferiore.

5. I tasti 1 e 2 permettono di selezionare l'ora in cui la stufa può essere spenta.

6. Premere nuovamente il tasto 3; UT07 apparirà sul display. Per ogni giorno della settimana, è possibile definire se la stufa deve utilizzare gli orari impostati in UT05 e UT06.

7. Selezionare i giorni della settimana con il tasto 1.

8. Con il tasto 2, è possibile selezionare se il giorno segnalato dalla stufa deve essere "on" oppure "off" per quanto riguarda le impostazioni descritte in precedenza. Esempio 1: significa che il giorno 1 (lunedì) la stufa deve utilizzare l'impostazione UT05 e UT06. Off 2 significa che la stufa non deve utilizzare le impostazioni UT05 e UT06 il giorno 2 (martedì).

9. Per salvare le impostazioni, premere il tasto 4.

Per conoscere il numero dei giorni, vedere la tabella qui sotto.

Lunedì Martedì Mercoledì Giovedì				Venerdì	Sabato	Domenica Timer
Giorno 1	Giorno 2	Giorno 3	Giorno 4	Giorno 5	Giorno 6	Giorno 7	Off

Il programma 2 si programma nello stesso modo illustrato per il programma 1.

Per una panoramica dei parametri da impostare, vedere il capitolo Impostazione dell'orologio e della funzione timer.

Attenzione: Per utilizzare il timer settimanale, UT01 deve essere impostato sul giorno corretto della settimana. Se UT01 è su "OFF", la stufa non utilizzerà il timer settimanale e nessuna delle impostazione presenti nei parametri da UT04 a UT10 inclusi.

Attenzione: Durante la programmazione dei parametri da IT05 a UT10 inclusi, l'orologio verrà temporaneamente fermato. Dopo la programmazione dei parametri, impostare nuovamente l'orologio.

4.9 IL TELECOMANDO

Come utilizzare il telecomando.

1. Puntare il telecomando verso la console di comando della stufa.
2. Verifi care che non vi siano ostacoli tra il telecomando e il ricevitore di segnali sul camino.

Tasti 1 e 2: Per l'impostazione della temperatura desiderata nella stanza.

Tasto 3: Accensione e spegnimento del camino.

Tasto 4: Nessuna funzione per i modelli Delfi na III.

Tasti 5 e 6: Per impostare l'emissione di calore desiderata attraverso il camino.

4.10 SOSTITUZIONE DELLE BATTERIE DEL TELECOMANDO

Quando si cambiano le batterie del telecomando, rimuovere le batterie dal loro alloggiamento nel telecomando. Per fare questo, premere sul meccanismo di blocco nella direzione della freccia 1 e spostare il supporto della batteria verso l'esterno in direzione della freccia 2. Vedere fi gure 6 e 7. Sostituire le batterie. Rispettare i poli + e - Utilizzare soltanto batterie tipo CR2025 da 3,0 Volt. Non gettare le batterie nel fuoco in quanto potrebbero esplodere o rilasciare liquidi pericolosi. Se si sostituisce o si distrugge il telecomando, rimuovere le batterie e smaltirle in conformità con le leggi in vigore poiché sono nocive per l'ambiente.

5. RIEMPIMENTO DEL SERBATOIO PELLET CON IL PELLET

5.1 IL COMBUSTIBILE

L'uso del pellet sbagliato (cattiva qualità o diametro diverso da quello previsto) può causare danni alla stufa. La garanzia non copre i danni provocati da pellet di qualità scadente.

Sul mercato sono disponibili pellet di diverse qualità e con diverse caratteristiche. I pellet di cattiva qualità infl uiscono negativamente sull'effi cienza della combustione, sporcano la stufa e possono, in casi estremi, causare situazioni molto pericolose.

Usare esclusivamente pellet di legna di buona qualità di diametro di 6 mm e lunghezza massima di 30 mm. In commercio si trovano vari tipi di pellet di legna con caratteristiche e qualità diverse. È possibile riconoscere il pellet di buona qualità nel seguente modo:

• Diametro 6 mm.
• Lunghezza massima 30 mm.
• Pellet di legna secondo lo standard 6mm DIN+ / Ö-norm+ / EN+ o equivalente.
• Ben pressato, privo di residui di colla, resina o additivi.
• Superficie lucida e uniforme
• Lunghezza uniforme e basso contenuto di polvere
• Umidità residua: < 10%
• Contenuto di cenere: < 0,5%
• Il pellet di buona qualità affonda quando viene gettato in acqua

In genere, è possibile riconoscere il combustibile di cattiva qualità per questa stufa da:

• Diametro diverso da quello richiesto di 6 mm. e/o una varietà di diametri
• Lunghezze diverse e variabili, alta percentuale di pellet corto
• La superficie mostra criccature verticali e/od orizzontali
• Alto contenuto di polvere
• Superficie non lucida
• Galleggia in acqua

Se si usa combustibile di cattiva qualità si può incorrere in:

• Cattiva combustione
• Frequenti blocchi del focolare
• Maggior consumo di pellet
• Minor resa di calore e di efficienza
• Insudiciamento del vetro
• Aumento della quantità di cenere e granuli incombusti.
• Costi di manutenzione maggiori.

Anche usando pellet standardizzato di buona qualità, è normale che vi siano differenze nella combustione, nella produzione di cenere e nel rallentamento del rendimento.

Immagazzinare e trasportare il pellet in condizioni di asciutto assoluto. Il pellet di legna può espandersi notevolmente quando entra in contatto con l'umidità.

Per ulteriori informazioni sul pellet, contattare il rivenditore Qlima o l'installatore autorizzato Qlima.

5.2 RIEMPIMENTO DELLA TRAMOGGIA CON IL PELLET

Aprire il coperchio del deposito di pellet sulla parte superiore della stufa e riempire il deposito di 3/4 con pellet. Fare in modo che non cadano pellet nella stufa. Quindi chiudere il coperchio.

Non toccare mai le parti girevoli all'interno della tramoggia del pellet. Per evitare il rischio di toccare le parti girevoli all'interno della tramoggia del pellet, è meglio spegnere sempre la stufa completamente scollegando la spina elettrica dalla presa di rete.

Se nel corso del funzionamento dovesse essere necessario rabboccare, assicurarsi che il pellet e/o il sacco del pellet non entrino in contatto con alcuna superficie bollente della stufa che potrebbe provocare situazioni pericolose. Assicurarsi di non toccare mai le parti girevoli all'interno della tramoggia del pellet.

6. MANUTENZIONE

Il calore, la cenere e i residui prodotti dalla combustione della legna da ardere rendono necessaria una pulizia e una manutenzione regolare sia a cura dell'utente finale che a cura di un tecnico autorizzato. È importante pulire periodicamente la stufa ai fini della sicurezza, del suo efficiente funzionamento e, nel contempo, per aumentare la durata della stufa stessa. Non usare lana d'acciaio, acido muriatico o altri prodotti corrosivi, aggressivi o abrasivi per pulire la superficie interna ed esterna della stufa. Specialmente dopo un periodo di spegnimento prolungato, la stufa e l'impianto del camino necessitano di controllo per rilevare eventuali ostruzioni.

6.1 MANUTENZIONE DA ESEGUIRE A CURA DELL'UTENTE FINALE

Effettuare la manutenzione della stufa dopo aver verificato che essa si sia raffreddata del tutto, sia internamente che esternamente!

Quando si realizzano interventi di manutenzione alla stufa: assicurarsi che l'alimentazione alla stufa sia completamente scollegata.

MansioneFrequenza
Pulire la superficie esterna della stufa	Ogni 2 settimane
Pulire del portello Prima di ogni avvio. Anche all'avvio in caso di funzione timer.
Pulire il bruciatore Prima di ogni avvio. Anche all'avvio in caso di funzione timer.
Pulizia del cassetto della cenere Quando è pieno e prima di ogni avvio. An- che all'avvio in caso di funzione timer
Pulire lo scambiatore termico. Quotidianamente
Pulizia della caldaia Ogni 2 settimane
Controllo della tenuta dello spor- tello tagliafuoco	Due volte all'anno, la prima volta all'inizio della stagione e/ o dopo 2500 kg di pellet consumati
Pulizia della tramoggia del pellet e Auger	Una volta al mese e/o dopo 2500 kg di pel- let consumati
Pulizia del condotto per l'aggiunta di pellet	Una volta alla settimana

6.2 PULIZIA DELLA SUPERFICIE ESTERNA DELLA STUFA

Pulire la superficie della stufa con acqua (calda) e sapone. Non usare detergenti abrasivi o a base di solventi in quanto essi potrebbero danneggiare le finiture della superficie.

6.3 PULIZIA DEL PORTELLO

L'apertura dello sportello della stufa deve essere pulita prima di ogni avvio per prevenire depositi di fuliggine e particelle di cenere.

Il vetro è un vetro ceramico, ma può rompersi a causa di forti escursioni termiche. Aspettare che l'apertura si raffreddi completamente prima di pulirla. Utilizzare un normale detergente spray per vetri e un panno per pulizie.

Pulire il vetro del portello solo quando la stufa si è raffreddata completamente!

6.4 PULIZIA DEL FOCOLARE CON CASSETTO DELLA CENERE

1. Estrarre il focolare con cassetto della cenere sollevandolo dalla sua sede. Vedi immagine 16 & 17.
2. Pulire il cassetto della cenere.
3. Pulire ulteriormente il focolare con cassetto della cenere e la relativa griglia usando una spazzola e un'aspirapolvere. Se i fori al fondo del focolare sono ostruiti, usare un attrezzo appuntito per aprirli.
4. Pulire la parte sottostante del focolare con un'aspirapolvere.

È molto importante che i fori della griglia siano aperti e il focolare sia pulito per garantire una buona combustione del pellet.

1. Rimettere nella stufa il bruciatore e il cassetto della cenere. Assicurarsi che il bruciatore sia riposizionato in modo corretto. Assicurarsi che la grande apertura sia posizionata vicino alla candeletta di accensione (come indicato nelle figure 19 e 20). Se il bruciatore viene posizionato scorrettamente, la stufa non si accenderà.

6.5 PULIZIA DELLO SCAMBIATORE TERMICO

Lo scambiatore termico va pulito ogni giorno con l'aiuto di un raschietto. Assicurarsi che la stufa sia spenta e che lo sportello della stufa sia chiuso. Muovere avanti e indietro la leva del raschietto montato nella griglia di emissione (vedi figura 21). Ripetere questa azione 5 o 6 volte, fino a che il raschietto si muova avanti e indietro senza incontrare resistenza.

6.6 PULIZIA DEL FOCOLARE

Pulire prima lo scambiatore termico (vedi capitolo 6.5 pulizia dello scambiatore termico).

1. Rimuovere il bruciatore con il cassetto della cenere. Vedi capitolo 6.4
2. Rimuovere lo scudo termico, che si trova sopra la stufa.
   a. Spingere verso l'alto la parte anteriore dello scudo termico (figura 22) per staccare i punti di attacco 2 (figura 23). Quindi spingere in avanti lo scudo termico per staccare anche il punto d'attacco 1 (figura 23).

b. Spostare verso il basso i lati posteriori dello scudo termico (figura 24).

c. Adesso, spingere in alto il lato sinistro in direzione della freccia 1 (figura 25) e girare verso il basso il lato destro in direzione della freccia 2 (figura 25).

d. Poi, rimuovere lo scudo termico dalla camera di combustione.

1. Smontare quindi il rivestimento interno del focolare.

a. Rimuovere le viti 1 e 2 (figura 26).

b. Staccare il rivestimento con l'aiuto di un cacciavite (figura 27).

c. Tirare in avanti il rivestimento in direzione dello sportello e toglierlo dal focolare. Ripetere l'azione con il rivestimento sul lato destro (figure 28 e 29).

d. Rimuovere il deflettore sul lato posteriore del focolare spostandolo in avanti. Se necessario, servirsi di un cacciavite. Rimuovere il deflettore dalla stufa (figura 30).

e. Rimuovere i deflettori sul lato destro e sinistro. Spostare in avanti il deflettore laterale di circa 2 cm in direzione dello sportello fino a metterlo davanti alla parte indicata con la freccia (figura 31).

f. Quindi, spostare il lato superiore del deflettore al centro del focolare e togliere il deflettore dalla stufa. Ripetere l'azione per togliere dal focolare anche il deflettore sul lato destro della stufa (figura 32)

g. Rimuovere la piastra sul fondo del lato destro. Spostarla verso l'alto con l'aiuto di un cacciavite ed estrarre la piastra dalla stufa (figura 33)

h. Rimuovere la piastra sul fondo sul lato sinistro spostarla prima orizzontalmente a destra di 3 cm in modo da poterla estrarre dal focolare (figure 34 e 35)

1. Pulire il focolare, la parte sotto il braciere e il rivestimento con una spazzola e un'aspirapolvere.

2. A pulizia ultimata, riposizionare in ordine inverso tutti i componenti che erano stati smontati.

6.7 CONTROLLO DELLA TENUTA DELLO SPORTELLO TAGLIAFUOCO

Almeno due volte all'anno, la prima volta prima dell'inizio della stagione del riscaldamento, controllare lo sportello di carica per rilevare eventuali perdite. Se occorre, farlo sostituire da un tecnico autorizzato Qlima. Utilizzare unicamente parti di ricambio originali Qlima.

6.8 PULIZIA DELLA TRAMOGGIA DEL PELLET E AUGER

Pulire il deposito di pellet e l'auger una volta al mese.

1. Rimuovere la griglia protettiva dal deposito di pellet.
2. Svuotare il deposito di pellet.
3. Pulire il deposito di pellet e la parte visibile dell'auger con un'aspirapolvere (figura 36)
4. Rimettere a posto la griglia protettiva.
5. Riempire di pellet il deposito.

6.9 ULIZIA DEL DISPOSITIVO DI AGGIUNTA PELLET

Pulire il tubo per l'aggiunta dei pellet una volta a settimana con una spazzola rotonda, dura (figura 37). Il tubo per l'aggiunta dei pellet è situato dietro la camera di combustione della stufa. Nel tubo può depositarsi del creosoto, una sostanza che sporca molto il tubo e a volte può provocare il blocco dei pellet.

6.10 MANUTENZIONE DA ESEGUIRE AD OPERA DI UN TECNICO AUTORIZZATO

MansioneFrequenza*
Ispezione professionale e manutenzi one della stufa (& sistema della canna fumaria)	Due volte a stagione, la prima volta all’inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire/spazzare l’impianto camino/ la canna fumaria	Due volte a stagione, la prima volta all’inizio della stagione
Sostituzione dei componenti non menzionati in questo manuale	In caso di rilevamento guasti
Collegamento della stufa al camino/canna fumaria	Due volte a stagione, la prima volta all’inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Altra manutenzione non specificatamente menzionata in questo manuale.	Una volta a stagione, la prima volta all’inizio della stagione di utilizzo
Pulizia della ventola ambiente / ventola di gas di combustione	Due volte a stagione, la prima volta all’inizio della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire la stufa all’interno e all’esterno	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Strofinare il riduttore della coclea di collegamento pellet	Una volta a stagione, al termine della stagione di utilizzo
Pulire la canna fumaria Una volta a accensione	stagione, al termine della stagione di utilizzo e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllo dell’elemento di accensione	Una volta a stagione
Pulire lo scambiatore di calore con purificazione d’aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Pulire lo scambiatore di calore con purificazione d’aria	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare la parte elettrica, ovvero il circuito stampato, il cablaggio, i sensori e le sicurezze.	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare i tubi in silicone del sensore di pressione	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Controllare la chiusura ermetica della porta e sostituirla se necessario.	Due volte a stagione, la prima volta all’inizio della stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova tutti i 5 livelli di combustione della stufa	Una volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV
Mettere alla prova le sicurezze Una	volta a stagione e / o dopo 900 ore di combustione, quando la stufa indica SERV

(*) La frequenza citata è una frequenza minima. Potrebbero prevalere la legislazione locale e/o le disposizioni della propria assicurazione, a seconda di quale di esse sia la norma più rigida. In caso di uso intensivo della stufa, il camino deve essere pulito con maggior frequenza.

7. ASSISTENZA TECNICA, RICAMBI ORIGINALI

Prima di lasciare la fabbrica, ogni stufa è stata accuratamente testata e messa in funzione. Qualsiasi riparazione o operazione necessaria durante o dopo l'installazione della stufa, deve essere effettuata da un ingegnere termico autorizzato. Ipezzi di ricambio originali della fabbrica possono essere ottenuti solo tramite il nostro centro di assistenza tecnica e presso i punti vendita autorizzati.

Quando contattate il vostro rivenditore, il centro di assistenza tecnica o l'ingegnere termico autorizzato, dovete prima assicurarvi di poter specificare il modello e il numero di serie, in quanto sarà la prima cosa che vi verrà chiesta.

Usare solo ricambi Qlima. L'uso di ricambi non Qlima comporterà l'annullamento della garanzia.

8. RISOLUZIONE DEI PROBLEMI

Prima di azzerare un guasto, consultare l'elenco dei guasti (capitolo 8.2) e seguire le istruzioni. Reimpostare la stufa premendo il tasto 3 (vedi figura 2) del display e tenendolo premuto per 3 secondi.

8.2 LISTA DEI GUASTI

PROBLEMA CAUSA SOLUZIONE
Quadro di comando non si avvia.	Manca l’input elettrico alla stufa	Verificare se la spina è collegata.
	Il fusibile di protezione della scheda del circuito è bruciato	Sostituire il fusibile. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Quadro di comando guasto.	Sostituire il quadro di comando. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Piattina guasta. Sostituire la piattina. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Scheda del circuito guasta.	Sostituire la scheda del circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	L’interruttore principale non è acceso	Accendere l’interruttore principale
La stufa non si avvia. Compare l'allarme "AlAr no FirE".	Il serbatoio è vuoto. Riempire il serbatoio.
	Il focolare è sporco. Pulire il focolare.
	Il motore della coclea di collegamento dei pellet è rotto	Sostituire il motore della coclea di collegamento dei pellet. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il circuito stampato elettronico è rotto	Sostituire il circuito stampato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Aria comburente insufficiente raggiunge il fuoco	Controllare quanto segue (ad opera del-l'utente finale):- Possibili ostruzioni del tubo di immissione dell'aria di combustione sul retro della stufa. Pulire il tubo di immissione dell'aria fresca.- fori della griglia del focolare ostruiti e/o scatola del focolare contenente troppa cenere e/o focolare troppo sporco; occorre pulirlo. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.- Scambiatore di calore all'interno del forno è sporco. Pulire lo scambiatore di calore.
	Pellet di legna di qualità scadente.	Provare pellet di legna di qualità migliore.
	Coclea bloccato. ScollegareAccensione rotta. Sostituire	la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger. Rimettera la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.l'accensione. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
15 minuti dopo l'avvio la stufa indica "ALARM NO ACC"
	Il sensore di temperature non ha rilevato la soglia di temperatura minima per avviarsi.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Temperatura esterna troppo bassa.	Svuotare il focolare e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Il pellet di legna è bagnato.	Usare esclusivamente pellet di legna asciutto.
	Sensore termico guasto.	Sostituire il sensore. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Scheda del circuito elettronico rotta.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il serbatoio è vuoto. Riempire il serbatoio.
Il pellet di legna non raggiunge il focolare.	Auger bloccato. Scollegare	la stufa dall'elettricità, spostare la protezione per le mani lontano dal serbatoio, svuotare il serbatoio, pulire attentamente le parti visibili dell'Auger. Sostituire la protezione per le mani e riavviare. Se tuttavia il problema continua a persistere, contattare un tecnico autorizzato Qlima.
	Motore dell'Auger dan-neggiato.	Sostituire il motore. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il serbatoio è vuoto. Riempire il serbatoio.
Il fuoco presenta una fiamma debole e arancione, il pellet non brucia correttamente e/o il vetro si an- nerisce troppo rapidamente.	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediatamente il tubo di scarico/dei fumi o il camino da uno spazzacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Il focolare è sporco. Pulire il focolare.
	La stufa presenta ostruzi- oni interne.	La stufa necessita di manutenzione. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Estrattore dei fumi dan- neggiato.	Il pellet di legna può bruciare grazie al tiraggio naturale del camino. Far sostituire immediatamente la ventola in quanto può essere pericoloso per la salute. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Pellet di legna di qualità scadente.	Provare pellet di legna di qualità migliore.
	La stufa non è montata bene	Montare la stufa. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
La ventola di ricircolo del- l'aria ambiente continua a funzionare an- che quando la stufa è fredda.	Scheda del circuito elet- tronico rotta.	Sostituire la scheda del circuito. Operazi- one da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
Presenza di ce- nere sul pavi- mento attorno alla stufa.	I tubi dei fumi non sono a tenuta ermetica.	Operazione da eseguire esclusivamente ad opera di un installatore di camini autoriz- zato: tubi dei fumi non a tenuta ermetica possono essere pericolosi per la salute. Si- gillare immediatamente i tubi (con loctite 598 (o un prodotto simile)) ed/o sostituire i tubi con altri del tipo corretto.
	Tenuta dello sportello rotta, usurata o danneg- giata.	Sostituire la tenuta. Operazione da esegui- re esclusivamente ad opera di un tecnico autorizzato Qlima.
Stufa in stato di blocco; il display visua- lizza: "Eco"	È stata raggiunta la temperatura ambiente richiesta da parte dell'u- tente finale.	Non si tratta di un errore. La stufa funzio- na in modalità eco. Questa funzione si può cambiare con il telecomando.
Il display visua- lizza "SERV"	La stufa ha bisogno di manutenzione. Contatta- re un tecnico autorizzato del servizio Qlima. Questi eseguirà la manutenzio- ne della stufa e azzererà la segnalazione.	La stufa ha bisogno di manutenzione. Con- tattare un tecnico autorizzato del servizio Qlima. Questi eseguirà la manutenzione della stufa e azzererà la segnalazione.
Il display visua-lizza "Atte"	Si è cercato di avviare la stufa mentre questa è ancora in fase di raffreddamento.	Attendere fino al termine della fase di raffreddamento prima di avviare di nuovo la stufa.
Lo schermo visualizza "Fire ont"	La temperatura imposta-ta è inferiore alla tempe-ratura ambiente rilevata all'avvio della stufa.	Impostare la temperatura ambiente desi-derata superiore alla temperatura ambi-ente effettiva e riavviare la stufa.
La stufa si spegne. Al-larme visualiz-zato "AlAr dEp" e i Led ALF e ALC, o uno dei due, si accenderanno sul pannello di controllo.	Pressostato rotto. Sostituire	il pressostato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Tubo di scarico/dei fumi o camino bloccati.	Far pulire immediatamente il tubo di scarico/dei fumi o il camino da uno spazzacamino autorizzato. Contattare uno spazzacamino autorizzato.
	Scheda del circuito elet-tronico rotta.	Sostituire la scheda del circuito elettronico. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Camino di lunghezza ec-cessiva.	Chiamare un esperto di camini per verifi-care se il camino sia in linea con i requisiti di legge. Chiamare un tecnico autorizzato Qlima per verificare se il camino sia idoneo alla stufa.
	Condizioni atmosferiche sfavorevoli.	In caso di vento molto forte è possibile che si verifichi una depressione negativa. Verificare e riavviare la stufa.
La stufa si spegne, il dis-play visualizza "sic fail".	La stufa è surriscaldata.	Temperatura ambiente eccessiva. Aprire le porte delle altre stanze. Se il problema persiste, chiamare un tecnico autorizzato Qlima.
		Il termostato di sicurezza della stufa è saltato. Lasciar raffreddare la stufa e poi reimpostare il termostato di sicurezza rimuovendo il cappuccio di copertura (figura 38) e premendo il tasto di azzeramento (figura 39).
	La ventola di ricircolo del-l'aria ambiente è rotta.	Sostituire la ventola. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Interruzione di corrente temporanea.	Un'interruzione di corrente durante il funzionamento della stufa ha provocato il surriscaldamento dell'interno della stufa. Lasciar raffreddare la stufa e riattizzare il fuoco.
	Termostato rotto. Sostituire	il termostato. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
La stufa si spegne. Al-larme visualizzato "AlAr Sond"	Sensore di temperatura di uscita dei fumi scol-legato.	Verificare che il sensore sia collegato alla scheda di circuito. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
	Il cablaggio del sensore di gas di combustione è staccato.	Risistemare il cablaggio. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.
Il display visu-alizza "Cool Fire"	La stufa è in manuale, la funzione timer o la modalità save sono spente. La stufa è in fase di raffreddamento.	Non ci sono guasti, la fase di raffreddamento si ferma automaticamente quando la stufa si è raffreddata abbastanza.
	Interruzione di corrente Dopo che la corrente è stata riallacciata, avviare la stufa iniziando dalla fase di raffreddamento. In seguito, la stufa può essere riavviata.
Il display visua-lizza AlAr FAn FAIL	La ventola del gas di combustione è rotta o il circuito stampato non riesce a misurare la velocità di giro della ventola.	La ventola del gas di combustione, il cir-cuito stampato o il sensore della velocità di giro sono rotti, oppure il cablaggio è dan-neggiato o scollegato. Riparare il guasto. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Qlima.

9. DATI TECNICI

Model Delfina III 90 M-Line
Tipo di stufa Stufa a pellet
Capacità (*) kW 2,65 - 9,00
Consumo elettrico W 300 / 100
Alimentazione V/Hz 230/~50
Efficienza termica alla capacità nominale/ridotta (*)	% 89,5 / 92,7
Livello di CO al 13% di O2 capacità nominale/ridotta (*)	% 0,01 / 0,04
Contenuto di polveri medio al 13% di O2	mg/Nm 3 14,0
Per ambienti fino a (**) m 3 240
Diametro del tubo di scarico mm	80
Temperatura Fumi di scarico	°C	150
Depressione del caminio	Pa	11
Valvola Possibilmente***
La stufa deve avere una propria canna fumaria		No
Tipo di combustibile (****)		∅ 6 mmDin+/Önorm+/EN+
Nominale lunghezza/diametro del combustibile	mm	30 / 06
Portata della tramoggia del pellet kg		13
Autonomia (min-max)	h	6,5 - 22
Ingresso di aria primaria		Si
Ventilatore		Si
Filtro aria		No
Peso netto	kg	91

(*) In conformità a EN14785
(**) solo a livello indicativo, varia in base al paese/regione
(***)deve essere stabilito da un installatore autorizzato professionista

10. CLAUSOLE DI GARANZIA

La vostra stufa ha una garanzia di 24 mesi a partire dalla data di acquisto. All'interno di questo periodo, tutti i difetti relativi al materiale o alla manodopera verranno riparati senza alcun costo aggiuntivo. In relazione a questa garanzia si applicano le seguenti clausole:

1. Respingiamo espressamente qualsiasi altra richiesta di danni, inclusi i danni che ne possono derivare.
2. Qualsiasi riparazione o sostituzione dei componenti entro i termini della garanzia non significherà un'estensione dei termini della garanzia stessa.
3. La garanzia decade se la stufa è stata modificata, se non sono stati usati ricambi originali o se è stata riparata da soggetti terzi.
4. Icomponenti che normalmente sono soggetti ad usura, o che hanno una breve durata, rispetto al periodo di garanzia indicato sopra, ad esempio, guarnizioni, sigillature, rivestimenti ignifughi, vetro*/portello*, dettagli verniciati e ceramiche, non sono coperti dalla garanzia.
5. La garanzia si applica soltanto se si presenta una prova d'acquisto originale con la data, ammesso che tale prova d'acquisto non sia stata modifica.
6. La garanzia non si applica per danni causati da azioni non conformi alle specifiche d'uso illustrate in questo manuale, in caso di uso negligente o di un tipo errato di combustibile. L'uso di un tipo errato di combustibile può anche essere pericoloso**.
7. I costi di trasporto e tutti i rischi coinvolti durante il trasporto della stufa o dei suoi componenti sarà sempre a carico dell'acquirente.
8. La garanzia è valida solo quando la stufa è installata da un installatore Qlima autorizzato ed è stato presentato il protocollo di commissionamento firmato.

Al fine di evitare dei costi inutili, raccomandiamo prima di leggere questo manuale sempre con molta attenzione. Nel caso in cui il manuale non fornisca alcuna soluzione, si prega di contattare il proprio rivenditore o installatore.

* Il vetro del portello è resistente alle alte temperature che potrebbero essere superate all'interno della stufa. Quindi un danno al portello può avvenire solo a causa di fattori che esulano dalla responsabilità del produttore/distributore. Quindi il danno ai portelli non è coperto dalla garanzia.

** Le sostanze altamente infiammabili possono portare ad incendi incontrollabili, causando fiamme ed esplosioni. Qualora ciò dovesse accadere, non provare mai a spostare la stufa, ma bisogna spegnerla immediatamente. In caso di emergenza bisogna usare un estintore, ma solo di classe B: ossia un estintore a diossido di carbonio o a polvere.

11. DICHIARAZIONE DI CONFORMITÀ

Dichiarazione di conformità

Noi, PVG Holding B.V.

Euterpehof 20

5342 CW Oss, Olanda

dichiariamo con la presente:

che i seguenti prodotti sono conformi agli appropriati requisiti di salute e sicurezza di base richiesti delle direttive CE, in relazione al loro design e al loro tipo:

Descrizione del prodotto: Apparecchiature da riscaldamento per spazi residenziali alimentate a pellet di legna

Marca del prodotto: Qlima

Marca del prodotto: Delfina 90 M-Line

Direttive CE applicabili: Direttiva CE sulla bassa tensione 2006/95/EEC

Direttiva EC EMC

2004/108/ED

Direttiva EC RoHC

2002/95/EC

Typ		Efficienza termica%	Capacità kW	Contenuto di polveri medio al 13% di O2 mg/Nm 3
Delfina III90 M-Line	Nominal	89,5 9,0 14,0

Standard armonizzati applicabili: EN14785 EN60335-1 EN60335-2-102

EN55014-1 EN55014-2 EN61000-3-2

EN62233 EN61000-3-3

Risultati approvati dall'

Istituto per la Certificazione: TüV Rheinland Energie und Umwelt GmbH

Data: 18-03-2013

Firma della persona autorizzata:

M. Walhout
