Type de produit	Multimètre numérique
Marque	Tacklife
Modèle	DM09
Dimensions (L×l×H)	147 × 71 × 45 mm
Poids (sans piles)	Environ 190 g
Alimentation	3 piles AAA (1.5 V chacune)
Affichage	LCD, 5999 points, rétroéclairage
Tension maximale mesurable	600 V CC/CA (RMS)
Courant maximal mesurable	10 A (CC/CA)
Résistance maximale mesurable	60 MΩ
Capacité maximale mesurable	99.99 mF
Fréquence maximale mesurable	99.99 MHz
Fonctions principales	Tension CC/CA, courant CC/CA, résistance, capacité, fréquence, rapport cyclique, test diode, continuité sonore, détection de tension sans contact (NCV), mode VFC, maintien des données, lampe de poche
Sécurité	CAT II 600 V, double isolation, protection contre les surcharges
Arrêt automatique	Après 15 minutes d'inactivité
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Humidité de fonctionnement	45% à 80% HR
Entretien et nettoyage	Chiffon humide et détergent doux ; ne pas utiliser d'abrasifs ou de solvants
Pièces détachées et réparabilité	Pointes de test, piles ; réparation par technicien qualifié uniquement
Accessoires inclus	2 pointes de test, 3 piles AAA, manuel d'utilisation

FOIRE AUX QUESTIONS - DM09 Tacklife

Comment mesurer une tension continue avec le Tacklife DM09 ?

Tournez le commutateur rotatif sur V⎓. Branchez la pointe noire dans la prise COM et la pointe rouge dans la prise V. Placez les pointes en parallèle sur le circuit à tester. Lisez la valeur sur l'écran LCD.

Comment mesurer une résistance ?

Placez le commutateur sur le mode Ω. Branchez les pointes dans COM et V (rouge). Connectez les pointes aux bornes de la résistance. Lisez la valeur affichée. Si le circuit est sous tension, coupez-la avant de mesurer.

Comment tester la continuité d'un fil ?

Tournez le commutateur sur Ω, puis appuyez sur la touche SELECT/VFC pour passer en mode test de continuité (symbole sonore). Branchez les pointes dans COM et V. Touchez les deux extrémités du fil. Si la résistance est inférieure à 50 Ω, le buzzer émet un bip continu.

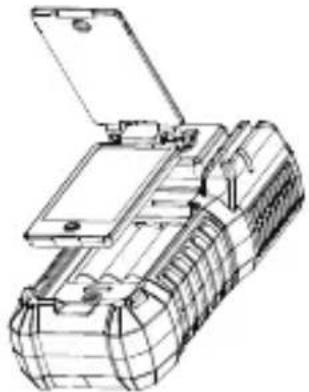

Comment remplacer les piles du multimètre ?

Retirez d'abord les pointes de test du circuit. Éteignez l'appareil. Dévissez le couvercle de la batterie au dos. Remplacez les 3 piles AAA en respectant la polarité. Refermez le couvercle.

Quelle est la précision en tension continue ?

Pour les plages de 6 V, 60 V et 600 V, la précision est de ±(0.5% de la lecture + 5 chiffres). Pour les plages mV, c'est ±(1.0% + 3 chiffres).

Comment utiliser la fonction NCV (détection de tension sans contact) ?

Tournez le commutateur sur la position NCV. Approchez la partie supérieure du multimètre d'un conducteur. Si la tension dépasse 110 V CA, le buzzer retentit et la lampe s'allume. Attention : cette fonction est indicative.

Comment activer le rétroéclairage ?

Appuyez sur la touche HOLD/ pendant plus de 2 secondes. Le rétroéclairage s'allume et s'éteint automatiquement après 30 secondes. Pour l'éteindre manuellement, appuyez à nouveau 2 secondes.

Que signifie l'affichage 'OL' ?

OL (OverLoad) indique que la valeur mesurée dépasse la plage sélectionnée. Passez à une plage plus élevée ou vérifiez que les pointes sont correctement branchées.

Comment désactiver l'arrêt automatique ?

Allumez le multimètre. Appuyez sur la touche SELECT/VFC pendant que vous tournez le commutateur de OFF à une position. Le buzzer émet 5 bips, indiquant que l'arrêt automatique est désactivé pour cette session. Il se réactive après une extinction complète.

Quelle est la tension d'entrée maximale sur la borne V ?

La tension maximale autorisée est de 600 V DC ou 600 V AC (RMS). Ne dépassez jamais cette limite sous peine d'endommager l'appareil ou de causer un choc électrique.

MODE D'EMPLOI DM09 Tacklife

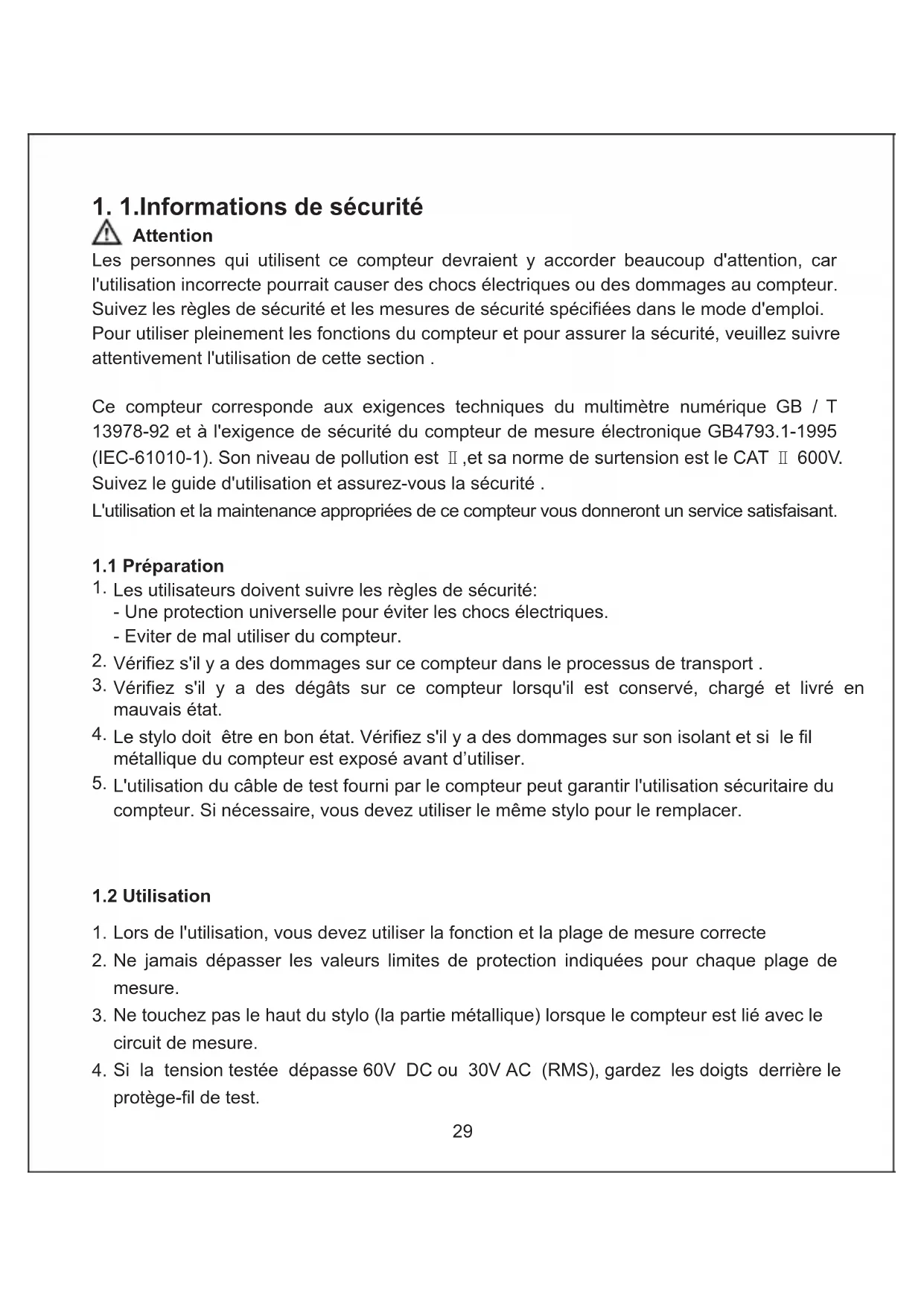

1. 1.Informations de sécurité

Attention

Les personnes qui utilisent ce compteur devraient y accorder beaucoup d'attention, car l'utilisation incorrecte pourrait cause des chocs électriques ou des dommages au compteur. Suivez les règes de sécurité et les mesures de sécurité spécifiées dans le mode d'emploi. Pour utiliser pleinement les fonctions du compteur et pour assurer la sécurité, veuillez suivre attentivement l'utilisation de cette section.

Ce compteur corresponde aux exigences techniques du multimetre numérique GB / T 13978-92 et à l'excidence de sécurité du compteur de mesurelectronique GB4793.1-1995 (IEC-61010-1). Son niveau de pollution est II, et sa norme de surtension est le CAT II 600V. Suivez le guide d'utilisation et assurez-vous la sécurité.

L'utilisation et la maintenance appropriées de ce compteur vous donneront un service satisfaisant.

1.1 Preparation

1. Les utilisateurs doivent suivir les règles de sécurité:
2. Une protection universelle pour éviter les chocs électriques.
3. Eviter de mal utiliser du compteur.
4. Vérifiez s'il y a des dommages sur ce compteur dans le processus de transport .
5. Vérifiez s'il y a des dégats sur ce compteur lorsqu'il est conservé, charge et livre en mauvais état.
6. Le stylo doit être en bon état. Vérifiez s'il y a des dommages sur son isolant et si le fil métallique du compteur est exposé avant d'utiliser.
7. L'utilisation du cable de test fourni par le compteur peut garantir l'utilisation sécurité du compteur. Si nécessaire, vous doivent utiliser le même stylo pour le remplaçer.

1.2 Utilisation

1. Lors de l'utilisation, vous doivent utiliser la fonction et la plage de mesure correcte
2. Ne jamais dépasser les valeurs limites de protection indiquées pour chaque plage de mesure.
3. Ne touchez pas le haut du stylo (la partie métallique) lorsque le compteur est lié avec le circuit de mesure.

4. Si la tension testée dépasse 60V DC ou 30V AC (RMS), gardez les doigts derrière le protège-fil de test.

5. Lorsque la tension de la borne de mesure est supérieure à 600V DC ou 600V AC, arrêté de tester la tension.

6. Avant de mettre l'interrupteur pour changer de fonction, retirer du circuit testé.
7. Ne mesurez pas la résistance, la capacitance, les diodes et les lignes lorsque la ligne est sous tension.
8. Lors de l'utilisation du courant, de la résistance, du condensateur, de la diode et du disioncteur, l'utilisateur doit éviter de lier le compteur avec la source de tension.
9. Ne testez pas la capacité avant que le condensateur ne soit complètement décharge.
10. Ne pas utiliser le compteur dans l'environnement du gaz, de la vapeur ou de la poussière exposifs.
11. S'il y a une anomalie ou un dysfonctionnement dans le compteur, l'utilisateur devrait cesser de l'utiliser.
12. Le multimètre ne doit pas etre utilise quand la coque inférieure du compteur et le couvercle de la batterie ne soient complètement assemblés.
13. Ne pas conserver ou utiliser le compteur dans l'etat de la lumière directe du soleil, de la température élevée, ou de l'humidité élevé.

1.3 Symbole électrique:

Attention (Avertissement, voir les consels)

Tension dangereuse

Double isolation

CAT II Conformément à la norme IEC-61010-1 surtension standard (installation) niveau II, niveau de pollution 2, CAT II signifie le niveau de protection contre les rayonnements résistant aux impulsions.

Correspondre à EC(EU) standard.

Connexion au sol

1.4 Maintenance

1. Ne tentez pas d'ouvrir la coque inférieure du compteur pour ajuster ou réparer le compteur. Une opération peut être effectuee par un technicien qui comprend pleinement l'instrument et le risque d'electrocution.
2. Avant d'ouvrir la coque inférieure du compteur ou le couvercle de la batterie, le stylo de mesure devrait etre retire du fil d'essai.

3. Pour éviter une mauvaise lecture qui pourrait provoquer un choc électrique lorsque le compteur affiche " " l'utilisteur devrait changer la batterie maintainant.

4. Utilisez un chiffon humide et un dénergent doux pour nettoyer le compteur, mais n'utilisez pas d'abrasifs ou de solvants pour le nettoyer.

5. Lorsque le compteur n'est pas utilisé, la puissance du compteur doit être désactivée et l'interrupteur de la plage du compteur doit être mis à "OFF".
6. Si le compteur est inactif pendant une longue période, le compteur de la batterie doit être enlevé en cas de dommage.

2.Description

• Ce multimètre est un compteur de mesure portatif et professionnel doté d'un écran LCD et un rétroéclairage facile à生存 pour les utilisateurs. Le commutateur de portée et l'utilisation d'une seule main sont facies à utiliser pour tester, elle a également la fonction de protection contre les surcharges et la faible fonction d'indication de batterie. C'est un compteur multifonctionnel idéal pour les professionnels, les usines, les écoles, les amateurs de compteurs et les familles.
• Ce multimètre est applicable pour le courant alternatif, le courant continu, la tension alternative, la tension continue, la fréquence, le rapport cyclique, la résistance, la mesure de la capacité, le test du fil et le test des diodes.
• Ce compteur a une fonction du maintain des données.
• Ce compteur a une fonction de détecter la tension sans contact (NCV).AC.
• L'affichage du test du courant alternatif et de la tension alternative du compteur est vrai et valide.
• Ce compteur a une fonction d'arrêt automatique.

2.1 Marque des pieces

1. Zone de détention de tension sans contact
2. Lampe de poche
3. LCD
4. Commutateur de fonction "SELECT/V.F.C"
5. Bouton de maintien des données "HOLD/
6. Interrupteur de gamme de fonction
7. Entrée 10A
8. Entreee "COM"
9. Entre "V / Ω / A / mA / / BAT"
10. Bouton "HZ%"
11. Bouton de lampe de poche

2.2 Description du commutateur, du bouton et de l'entrée Jack

SELECT /V.F.C PUSH-BUTION: utilise pour mesurer la commutation de fonction.

HOLD / PUSH-BUTION: utilisé pour le maintien des données, lorsque vous appuyez sur pendant plus de 2 secondes, le retro-éclairage s'allume. Appuyez sur pendant plus de 2 secondes pour éteindre.

HZ /% PUSH-BU TTON: utilise pour la frquence et le changement de cycle de service.

SELECT / V.F.C PUSH-BUTION: utilisé pour la commutation de fonction de mesure.

BUTTON de: utilise pour allumer ou eteindre la lampe de poche.

OFF POSITION: utilise pour eteindre l'alimentation.

VΩμA, mA Hz% JACK: tension, résistance, courant μA et mA, fréquence, cycle de service, diode, commutation de ligne, bornes d'entrée de condensateur.

COM JACK: terminal public.

A JACK: 10A borne d'entrée actuelle.

2.3 Affichage LCD

~	AC
...	DC
+	Diode
-	Bouton Marche / Arrêt
AUTO	Mode de mesure automatique
®	Arrêt automatique
®	Batterie faible
%	Pourcentage (cycle de service)
Hz, kHz,MHz	Hertz, Kilohertz, Megahertz (Fréquence)
mV, V	Millivolt, Volt (Voltage)
μA,mA,A	μA, mA, A (courant)
nF,μF, mF	Nano, Micro-farad, Milli-farad (Capacitor)
Ω, kΩ, MΩ	Ohm, Kilo-ohm, Meg-ohm (Résistance)
V.F.C	Indicateur de mesure de fréquence variable
(EF) NCV	Mode de détention de tension sans contact
®	Maintien de données

3. Specifications

3.1 Résumé

1. Plage de mesure automatique.
2. Protection contre les surcharges de plage de mesure complète.
3. Tension maximale autorisé à l'extrémité de mesure: 6000V DC ou 600AC (RMS).
4. Hauteur de travail : Maximum 2000m.
5. Affichage : LCD.
6. Numéro d'affichage maximal: 5999.
7. Indication de polarité: auto-indiquant, ' signifie polarité négative.
8. Affichage de la gamme: '0L' ou '-0L'.
9. Temps d'échantillonnage: les chiffres du compteur montrent environ 0,4 secondes
   10.Affichage d'unité : affichage de la fonction et de l'unité de batterie.
   11.Temps d'arrêt automatique: 15 minutes.
   12Alimentation de travail : batterie 1.5Vx3 AAA.
10. Indication de sous-tension de la batterie: l'écran LCD affiche un symbole.
    14.Coefficient de température: Moins de 0,1 x Precision / C.
    15.Temperature et humidité de fonctionnement: 0 40~C / 32 104~F 45% -80% HR.
    16.Temperature de stockage et humidite: -20 ~ 60 C / -4 ~ 140 F, 45% -80% HR.
    17.Taille: 147 × 71 × 45mm .
    18.Poids:Environ 190g (hors piles).

3.2.1 TRMS et caractéristiques d'entrée nul

1. Pour la mesure des signaux non sinusoidaux, la méthode TRMS a moins d'erreur que la méthode de réponse de valeur moyenne traditionnelle.
2. True RMS peut mesurer exactement le signal de l'onde non sinusoidale, mais s'il est en mode fonction AC ou en l'absence de signal d'entrée mesure (par exemple, dans le court-circuit de la borne d'entrée ou dans le mode de tension secteur), le multimètre peut afficher une lecture entre 1 et 50. Ces lectures d'écart sont normales. Ils n'influencent pas la précision du multimètre utilisé pour tester le courant alternatif dans la plage de mesure spécifique.

3. True RMS nécessite un signal d'entrée du compteur pour atteindre un certain niveau pour mesurer. Par conséquent, la plage de mesure de la tension et du courant alternatif est spécifiée entre 2% et 100% de la plage de mesure complète.

4. Afin de garantir l'exactitude de la mesure AC, le signal d'entrée doit etre le suivant: - tension AC: plus de 13 mV

3.2.2 Tension DC

Precision: ± (a% rdg + chiffres), Garantie pour un an (Température de fonctionnement: 23 ± 5 C Humidité relative: <75%)

Gamme	Résolution	Precision
60mV*	0.01mV	±(1.0% lecture + 3chiffres)
600mV**	0.1mV	±(1.0% lecture + 3chiffres)
6V	0.001V	±(0.5% lecture + 5chiffres)
60V	0.01V
600V	0.1V

• Impédance d'entrée: * Plage de mesure≥100MΩ, ** Plage de mesure≥1GΩ, toute autre impédance d'entrée de la plage de mesure est de 10MΩ (* / ** Le circuit d'ouverture de la plage de mesure peut afficher des chiffres instables sur l'écran LCD, mais il sera stable après avoir connecté le chargement ≤ 1 mot) Tension d'entrée maximale: 600V DC

3.2.3 Tension AC

Test de tension alternative

Gamme	Résolution	Précision
60mV*	0.01mV	±(1.2% lecture + 3chiffres)
600mV**	0.1mV	±(1.2% lecture + 3chiffres)
6V	0.001V	±(1.2% lecture + 5 chiffres)
60V	0.01V	±(1.2% lecture+ 5 chiffres)
600V	0.1V	±(1.5% lecture + 5chiffres)

• Impedance d'entrée: toute autre impédance d'entrée de la plage de mesure est de 10M (* / ** Le circuit d'ouverture de la plage de mesure peut afficher des chiffres instables sur l'écran

LCD, mais il sera stable après avoir connecté le chargement ≤ 1 mot) Affichage réel RMS, réponse en fréquence: 45 1KHz (VFC 45 400Hz ) Garantie de la plage de précision: plage de mesure de 5% à 100% , court-circuit autorisé (Outre la gamme de mesure de 600V , il est de 1,5 lorsque la plage de mesure est modifiée à pleine valeur) Tension d'entrée maximale: 600V CA (RMS)

3.2.4 Résistance

Gamme	Résolution	Précision
600Ω	0.1Ω	± (0.8% lecture + 5 chiffres)
6kΩ	0.001kΩ
60kΩ	0.01kΩ
600kΩ	0.1kΩ
6MΩ	0.001MkΩ
60MΩ	0.1MΩ	± (1.5% lecture + 5 chiffres)

• Tension de circuit ouvert: environ 0,4 V
• Protection contre les surcharges: 250V DC ou AC (RMS)

3.2.5 Capacitance

Gamme	Résolution	Précision
9.999nF	0.001nF	Seulement pour référence
99.99nF	0.01nF	±(3.0% lecture + 3chiffres)
999.9nF	0.1nF
99.99F	0.01F
999.9F	0.1F
9.999mF	0.001mF	±(4.0% lecture + 5chiffres)
99.99mF	0.01mF

• Protection contre les surcharges: 250 V DC ou AC (RMS)

3.2.6 Test de diode

Gamage	Résolution	Fonction
▲	0.001V	Indique la valeur approximative de la tension de diode vers l'avant

Courant direct DC est d'environ 1 mA

• Tension inverse est d'environ 3V
• Protection contre les surcharges: 250V DC ou AC (RMS)

3.2.7 Essai de continuité

Gamme Résolution	Fonction
0. 1Ω	Si la résistance du circuit testée est inférieure à 30Ω, le compteur avec un buzzer fera un son pour indiquer.

• Tension de circuit ouvert: environ 1,2 V
• Protection contre les surcharges: 250V DC ou AC (RMS)

3.2.8 Fréquence

3.2.8.1 Utilisation du réglage V ou du réglage de courant :

Plage de mesure	Résolution rapport	Précision
60Hz	0.01Hz	±(2.0% lecture + 5 chiffres)
600Hz	0.1Hz
6kHz	0.001kHz
10kHz	0.01kHz

• Plage de test: 10Hz 10kHz
• Plage de tension d'entrée: ≥ 0,2 V AC (RMS) (Avec l'augmentation de la fréquence mesurée, la tension d'entrée devrait également augmenter)

3.2.8.2 Utilisation du paramètre Hz:

Gamme	Résolution	Précision
99Hz	0.01Hz	± (2.0% lecture + 5 chiffres)
999.9Hz	0.1Hz
9.999kHz	0.001kHz
99.99kHz	0.01kHz
999.9kHz	0.1kHz
9.999MHz	1kHz
99.99MHz	10kHz

Protection contre les surcharges: 250V DC ou AC (RMS) - Signal de mesure: signal CA Vpp3V

3.2.8.3 Rapport cyclique

Gamme	Résolution	Précision
10 - 95%	0.1%	2.0%

3.2.9 Courant DC

Plage de mesure	Résolution rapport	Précision
600μA	0.1μA	±(1.0% lecture + 5 chiffres)
6000μA	1μA
60mA	10μA
600mA	100μA
10A	10mA	±(2.0% lecture + 5 chiffres)

Protection contre les surcharges: niveau A et mA: tube de protection FF600mA / 700V A niveau: tube de protection F10A / 700V. Lorsque le courant de mesure est supérieur à 5A, le temps de mesure continu doit être inférieur à 10 secondes. Àpres cela, le test actuel doit être arrêté pendant 1 minute.

3.2.10 Courant AC

Gamme	Résolution	Précision
600μA	0.1μA	± (1.5% lecture + 5chiffres)
6000μA	1μA
60mA	10μA
600mA	100μA
10A	10mA	± (3.0% lecture + 5 chiffres)

Protection contre les surcharges: niveau A et mA: tube de protection FF600mA / 700V A niveau: tube de protection F10A / 700V.

Fréquence: 50 60Hz

Lorsque le courant de mesure est supérieur à 5A, le temps de mesure continu doit être inférieur à 10 secondes. ÀpRES celsa, le test actuel doit être arrêté pendant 1 minute.

4.Guide des opérations

4.1 Lecture

1. Dans le processus de mesure, si les utilisateurs ont besoin de la lecture, les utilisateurs peuvent appuyer sur la touche "HOLD", la valeur d'affichage de l'écran est verrouillée.
2. Appuyez de nouveau sur la touche "HOLD", les utilisateurs peuvent supprimer le mode de lecture.

4.2 Lampe de poche

1. ÀpRES avoir allumé le compteur, si les utilisateurs veulent utiliser la lampe de poche, appuyez simplement sur la touche " ", puis la lampe de poche s'allume.
2. Appuyez à nouveau sur la touche " ", les utilisateurs peuvent annuler la lampe de poche.

4.4 Commutateur de fonction

1. 1.Dans l'etat du mode AC, si vous appuyez sur la touche "SELECT / VFC" pendant plus de 2 secondes, l'écran du compteur passé en mode VFC. Pendant ce temps, l'écran du compteur affiche une invite VFC qui peut mesurer la tension à fréquence variable de manière fiable. Si vous appuyez encore sur "SELECT / VFC" pendant plus de 2 secondes, l'écran du compteur affichera "Sortie du mode de mesure VFC" et il sera annulée.
2. Lorsque vous testez la tension DC ou AC mV, appuyez sur la touche "SELECT / V.F.C" pour passer à la tension DC mV ou au mode tension AC mV.
3. Lors du test du courant, appuyer sur le bouton "SELECT /V.F.C" pour commuter la mesure de courant DC et AC.
4. Lors d'essayer la résistance, la diode et la ligne sous / hors tension, appuyer sur le bouton "SELECT/V.F.C" peut passer à la fonction de résistance, la diode et continuer à plusieurs reprises.

4.5 Rétro-éclairage

Appuyez sur le bouton "HOLD / " pendant plus de 2 secondes, le(retro-éclairage allumera ou éteindra. Il s'eteindra automatiquement après 30 secondes.

4.6 Arrêt automatique

1. S'il n'y a aucune opération en 15 minutes après allumer, le compteur passera le etat d'hibernation et mettra l'appareil hors tension automatiquement afin d'économiser de l'énergie.
2. Àpres l'arrêt automatique, appuyez sur n'importe qu'elle touche, le compteur redémarre le fonctionnement.
3. En appuyant sur le bouton "SELECT / VFC", le compteur avec un buzzer peut continuèlement faire un son pendant cinq fois, ce qui indique que la fonction d'arrêt automatique sera annulée. Et après la mise hors tension, redémarrez la mise sous tension, la fonction d'arrêt automatique fonctionnera à nouveau.

4.7 NCV (detection de tension sans contact)

1. 1.Première, le commutateur rotatif du compteur doit passer au mode NCV. Deuxiém, placez le haut du compteur pres du conducteur. Troisième, lorsque la tension d'essai est supérieure à 110 Vac (RMS) et le compteur est proche de conducteur, le buzzer de tension d'instrument fera un bip.

Remarque:

1. 1. Meme s'il n'y a pas le signe de compteur, peut-etre il y a encore la tension. Ne comptez pas sur le détecteur de tension sans contact pour déterminer si le fil peut générer de la tension ou non. L'opération de détction peut être influencée par la conception de la prise électrique, l'épaissur de l'isolement et d'autres facteurs différents.

2. 2.Lorsque les bornes d'entrée de la tension du compteur ou les sources d'interfERENCE de l'environnement externe influencent le compteur ( comme la lampe de poche, le moteur, etc.), il peut déclencher une détction de tension sans contact par une erreur en raison de l'existence de la tension d'induction .Après cela, le compteur réarme et clignote.

4.8 Test de tension continue

1. Le commutateur rotatif doit tourner vers " ", relier le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée V, et utilisez les deux extrémités du fil d'essay pour tester la tension de circuit. (En parallèle avec le circuit), la valeur de tension testée peut être lue par le LCD du compteur. Lors de l'essay de la tension continue, l'écran du compteur peut afficher la polarité de la tension qui est connectée par le fil d'essay orange.

4.9 Test de tension AC

1. 1.Le commutateur rotatif doit tourner au niveau " ", relier le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée V, et utilisez les deux extrémités du fil d'essay pour tester la tension de circuit. (En parallèle avec le circuit), la valeur de tension testée peut être rapporté par le LCD du compteur.

4.10 Test de résistance

1. 1.Le commutateur rotatif doit passer au réglage " ", en connectant le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée V, et utilisez les deux extrémités du fil d'essay pour tester la valeur de résistance du circuit. La valeur de résistance testée peut être rapporté au mètre LCD.

4.11 Test de la continuité

1. Le commutateur rotatif doit passer au réglage " ", appuyer sur le bouton SELECT / VFC, vous pouvez passer en mode de mise sous tension / arrêt. Brancher le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée respectivement. Lorsque vous utilisez les deux extrémités du stylo de mesure pour tester la résistance du circuit et la mise sous tension / arrêt, si la résistance testée est inférieure à 50, le signal sonore du compteur peut faire un bip en continu.

4.12 Test de diode

1. 1.Le commutateur rotatif doit passer au réglage " ", appuyer sur le bouton SELECT / VFC peut passer au mode de test de diode.Connectez le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée respectivement. Utiliser les deux extrémités du test conduit à tester les deux extrémités de la diode testée, le compteur affichera la valeur de la chute de tension directe .

4.13 Test de capacitance

1. Le commutateur rotatif doit passer au réglage " ", connecter le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée. En utilisant les deux extrémités du conducteur pour tester la capacité, les utilisateurs peuvent lire la valeur de l'écran LCD

4.14 Test de fréquence et cycle de service

1. Le commutateur rotatif doit passer au réglage "Hz /%" , connecter le stylo noir de mesure et le stylo orange de mesure avec la prise d'entrée COM et la prise d'entrée Hz . Utiliser les deux extrémités du stylo de mesure pour tester la valeur de fréquence , Les utilisateurs peuvent dire la valeur de l'écran LCD.

4.15 Test de courant AC/DC

1. Couper l'alimentation du circuit testé, puis décharger toute la capacité de haute tension sur le circuit testé et commuter le commutateur rotatif au réglage approprié (uA, mA ou A), appuyer sur le bouton SELECT / VFC pour passer au courant alternatif ou le courant continu et la connexion du stylo noir de mesure avec la prise d'entrée COM. Si le courant testé est inférieur à 600 mA, connectez le stylo orange de mesure avec la prise d'entrée mA. Si le courant testé est entre 600 mA et 10 A, connectez le stylo orange de mesure avec la prise d'entrée 10A.

2. Déconnecter la puissance du circuit testé, reliez le stylo noir de mesure à une extrémité du circuit (sa tension est supérieure à la normale) et reliez le stylo orange de mesure à une extrémité du circuit (sa tension est plus haut que l'état normal), puis la tension du circuit est testée, les utilisateurs peuvent voir les lectures de l'écran du compteur. Si l'écran du compteur affiche "OL", cela signifie que la valeur d'entrée dépasse la plage de mesure sélectionnée. Commutateur rotatif est censé être une gamme de tests plus élevé.

5. Maintenance

5.1 Remplacement de la batterie

Attention

1. Pour éviter les chocs électriques, les utilisateurs doivent-retirer le stylo de mesure du circuit de test avant d'ouvrir le couvercle de la batterie du compteur.

Si I'écran LCD du compteur affiche le symbole " ", il indique que vous doivent remplacer sa batterie, pour éviter le dysfonctionnement du compteur.

1. Debrancher le fil d'essay à l'écart du compteur, puis éteignez l'appareil. Ouvrir le couvercle de batterie avec un tournevis, puis retirez la batterie du compteur.
2. Insérez la batterie de même type dans le compteur.

Fixer le couvercle de batterie.

Remarquer:

La polarité de la batterie ne peut pas être installée en sens inverse.

5.2 Remplacement du stylo de mesure

Attention

Les utilisateurs doivent remplaner le même stylo de mesure. Le stylo de mesure doit rester intact et son niveau est de: 1000V 10A.

Si l'iso1ation du stylo de mesure est endommagée et le fil métallique est exposé, les utilisateurs doivent le remplacer.
