DM09 - Multimetro Tacklife - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multimetro digitale
Marca	Tacklife
Modello	DM09
Dimensioni (L×l×H)	147 × 71 × 45 mm
Peso (senza batterie)	Circa 190 g
Alimentazione	3 batterie AAA (1,5 V ciascuna)
Display	LCD, 5999 punti, retroilluminazione
Tensione massima misurabile	600 V DC/AC (RMS)
Corrente massima misurabile	10 A (DC/AC)
Resistenza massima misurabile	60 MΩ
Capacità massima misurabile	99,99 mF
Frequenza massima misurabile	99,99 MHz
Funzioni principali	Tensione DC/AC, corrente DC/AC, resistenza, capacità, frequenza, ciclo di lavoro, test diodo, continuità acustica, rilevamento di tensione senza contatto (NCV), modalità VFC, mantenimento dati, torcia
Sicurezza	CAT II 600 V, doppio isolamento, protezione contro i sovraccarichi
Spegnimento automatico	Dopo 15 minuti di inattività
Temperatura di funzionamento	0 a 40 °C (32 a 104 °F)
Umidità di funzionamento	45% a 80% UR
Manutenzione e pulizia	Panno umido e detergente delicato; non utilizzare abrasivi o solventi
Ricambi e riparabilità	Punte di test, batterie; riparazione solo da tecnico qualificato
Accessori inclusi	2 punte di test, 3 batterie AAA, manuale d'uso

Domande frequenti - DM09 Tacklife

Come misurare una tensione continua con il Tacklife DM09?

Ruota il selettore rotativo su V⎓. Inserisci la punta nera nel jack COM e la punta rossa nel jack V. Posiziona le punte in parallelo sul circuito da testare. Leggi il valore sul display LCD.

Come misurare una resistenza?

Posiziona il selettore sulla modalità Ω. Inserisci le punte in COM e V (rossa). Collega le punte ai terminali della resistenza. Leggi il valore visualizzato. Se il circuito è sotto tensione, spegnilo prima di misurare.

Come testare la continuità di un filo?

Ruota il selettore su Ω, quindi premi il tasto SELECT/VFC per passare alla modalità test di continuità (simbolo sonoro). Inserisci le punte in COM e V. Tocca le due estremità del filo. Se la resistenza è inferiore a 50 Ω, il cicalino emette un bip continuo.

Come sostituire le batterie del multimetro?

Rimuovi prima le punte di test dal circuito. Spegni l'apparecchio. Svitare il coperchio della batteria sul retro. Sostituisci le 3 batterie AAA rispettando la polarità. Richiudi il coperchio.

Qual è la precisione in tensione continua?

Per i range da 6 V, 60 V e 600 V, la precisione è di ±(0,5% della lettura + 5 cifre). Per i range mV, è ±(1,0% + 3 cifre).

Come utilizzare la funzione NCV (rilevamento di tensione senza contatto)?

Ruota il selettore sulla posizione NCV. Avvicina la parte superiore del multimetro a un conduttore. Se la tensione supera 110 V CA, il cicalino suona e la torcia si accende. Attenzione: questa funzione è indicativa.

Come attivare la retroilluminazione?

Premi il tasto HOLD/ per più di 2 secondi. La retroilluminazione si accende e si spegne automaticamente dopo 30 secondi. Per spegnerla manualmente, premi di nuovo per 2 secondi.

Cosa significa la visualizzazione 'OL'?

OL (OverLoad) indica che il valore misurato supera il range selezionato. Passa a un range più alto o verifica che le punte siano inserite correttamente.

Come disabilitare lo spegnimento automatico?

Accendi il multimetro. Premi il tasto SELECT/VFC mentre ruoti il selettore da OFF a una posizione. Il cicalino emette 5 bip, indicando che lo spegnimento automatico è disabilitato per questa sessione. Si riattiva dopo uno spegnimento completo.

Qual è la tensione di ingresso massima sul jack V?

La tensione massima consentita è di 600 V DC o 600 V AC (RMS). Non superare mai questo limite per evitare di danneggiare l'apparecchio o causare una scossa elettrica.

MANUALE UTENTE DM09 Tacklife

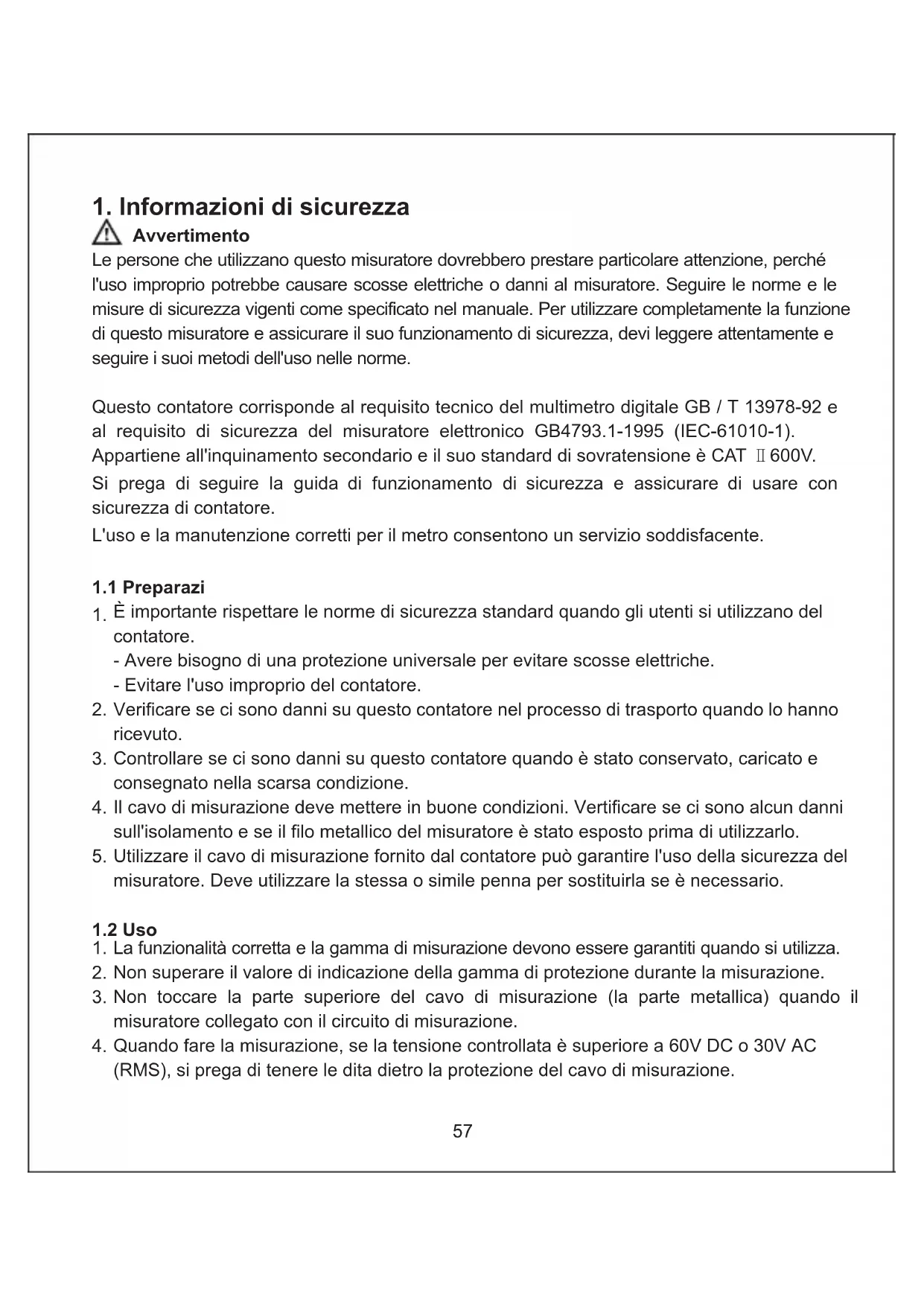

1. Informazioni di sicurezza

Avvertimento

Le personne che utilizzato quello misuratore dovrebbero prestare particolare attenzione, perché l'uso improprio potrebbe causare scosse elettriche o dati al misuratore. Seguire le norme e le misure di sicurezza vigenti come specificato nel manuale. Perutilizzare completamente la funzione di quello misuratore e assicurare il suo funzionamento di sicurezza, devi leggere attendamente e seguire i loro metodi dell'uso nelle norme.

Questo contatore corrisponde al requisito technique del multimetro digitale GB/T 13978-92 e al requisito di sicurezza del misuratore elettronico GB4793.1-1995 (IEC-61010-1).

Appartiene all'inquinamento secondario e il suo standard di sovratensione è CAT II 600V.

Si prega di seguire la guida di funzionamento di sicurezza e assicurare di usare con sicurezza di contatore.

L'uso e la manutenzione corretti per il metro consentono un servizio soddisfacente.

1.1 Preparazi

1. É importante rispetto le norme di sicurezza standard quando gli utenti si utilizzato nel contatore.
2. Avere bisogno di una protezione universale per evitare scosse elettriche.
3. Evitare l'uso improprio del contatore.
4. Verificare se ci sono danni su quello contatore nel processo di trasporto quando lo hanno ricevuto.
5. Controllare se ci sono danni su quello contatore quando è stato conservato, caricato e consegovato nella scarsa condizione.
6. Il cavo di misurazione deve mettere in buone condizioni. Vertificare se ci sono alcun danni sull'isolamento e se il filo metallico del misuratore è stato esposto prima di utilizzato.
7. Utilizzare il cavo di misurazione fornito dal contatore cui garantire l'uso della sicurezza del misuratore. Deve utilizzato la stessa o simile penna per sostituirla se è necessario.

1.2 Uso

1. La funzionalità corretta e la gamma di misurazione devono essere garantiti quando si utilizeszza.
2. Non superare il valore di indicazione della gamma di protezione durante la misurazione.
3. Non toccare la parte superiore del cavo di misurazione (la parte metallica) quando il misuratore collegato con il circuito di misurazione.

4. Quando fare la misurazione, se la tensione controllata è superiore a 60V DC o 30V AC (RMS), si prega di tenere le dita dietro la protezione del cavo di misurazione.

5. Quando la tensione del terminale di misura è superiore a 600V DC o 600V CA, si prega di interrcompere la tensione di misurazione.

6. Il cavo di misurazione deve essere rimioso dal circuito di misura prima di ruotare l'interruttore per cancellare la funzione di misurazione.
7. Non misurare resistenza, capacita, diodi e linee quando la linea è eccitata
8. Durante l'uso di corrente, resistore, condensatore, diodo e interrottore automatico, l'utente dovrebbe evitare di collegare metro con la sorgente di tensione.
9. Non rilavare la capacité prima che il condensatore sia completamente scaricato.
10. Non utilisezare lo strumento sotto l'ambiente esplosivo di gas, vapore o polvere.
11. Deve smettere di utilizzato, se ci sono anomalie o malfunzionamenti nel misuratore.
12. Il multimetro non deve essere utilizzato a meno che il connettore inferiore del contatore e il coperchio della batteria non siano completeness fissati.
13. Non conservare o utilizzare il contatore in condizioni di luce solare diretta, alta temperatura, alta umidità.

1.3 Marchio

Attenzione(Per informazioni importanti di sicurezza si possono fare riferimento alla specifica)

5 Può essere utilizzato ai conduttori pericolosi dal vivo Doppia protezione isolante (secondo livello)

CAT II E il livello di protezione a tensione di impulso fornito secondo lo standard di IEC-61010-1 di sovratensione (installazione) livello II, inquinamento livello II, CAT II.

CC Correspondente allo Standard di CE (UE). Messa a terra elettrica

1.4 Manutenzione

1. Si prega di non tentare di aprire il guscio inferiore del contatore per regolare o riparare il contatore, tale operazione cui possere eseguita solo da un technique il quale capisce completeness lo strumento e il pericolo di scosse elettriche.
2. É necessario rimuovere la penna da metro dal filo di misurazione prima di aprire il coperchio inferiore o il coperchio della batteria del misuratore.

3. Per evitare lalettura errata che potrebbe causare scosse elettriche, quando il misuratore visualizza il symbolo di ,l'utente dovrebbe cambiare la batteria in quello momento. Utilice un paño humedo y un detergente suave para limpiar el medidor, pero no utilice abrasivos o disolventes para limpiarlo..

4. Utilizzare un panno umido e un detersivo delicato per pulire il misuratore, ma non usare abrasivi o solventi di pulirlo.

5. Quando il misuratore non è in uso, il potere del misuratore deve essere disattivata e l'interruttore di intervallo del misuratore deve essere girato su "OFF".
6. Se il misuratore è inattivo da lungo tempo, la batteria del misuratore deve essere rimossa in caso di quasti del contatore.

2. Descrizione

• Questo multimetro è un misuratore di portata professionale con schermo LCD e ha una retroilluminazione facile da leggere per gli utenti. Ci vuole solo una mano per l'opération dell'interruttore di gamma ed è facile da utilizzato, haanche la funzione di protezione da sovraccarico e di indicazione della batteria scarica. è un misuratore multifunzionale ideale per professionisti, fabbriche, scuole, appassionati di metri e famiglie.
• Questo multimetro è applicabile per la corrente alternata, la corrente continua, la tensione CA, la tensione a corrente continua, la frequenza, il duty-cycle, la resistenza, la misura della capacité, situazione di circuito e la misurazione del diodo.
• Questo misuratore ha una funzione di ritenzione dilettura.
• Questo contatore ha funzione di rilevare la tensione CA a non contatto NCV.
• . É valido la misurazione del misuratore sulla corrente alternata e tensione CA .
• Questo contatore è dotato di funzione di spegnimento automatico.

2.1Nome del componente

1. Campo dell'induzione NCV
2. Lampada della torcia elettrica
3. LCD
4. "SELECT/V.F.C"Selettore di funzione
5. "HOLD/ Tasto di data conservazione
6. Interruttore della gamma di funzioni
7. Ingrasso 10A
8. Ingresso“COM”
9. Ingresso“V/Ω/A/mA/+/Hz”

10.“HZ%”Tasto - preme

2.2 Dichiarazione su interrutore, pulsante, pulsante dell' ingresso

ulsante SELECT/V.F.C: Utilizzato per misurare la commutazione delle funzioni.

Pulsante HOLD/ : Utilizzato per misurare i dati, quando si preme in più di 2 secondi, la retroilluminazione si accenderà. Ancora due secondi per spegnere.

Pulsante HZ/% : Utilizzata per la commutazione di frequenza e di servizio.

Pulsante SELECT/V.F.C: Utilizzato per misurare la commutazione delle funzioni.

Pulsante : Utilizzato per spegnere o après la torcia elettrica.

Posizione OFF: Utilizzato per spagnere il potere

VΩμA,mA Hz% JACK: Tensione, resistenza, corrente μA e mA, frequenza, ciclo di lavoro, diodo, commutazione di linea, terminali di ingresso del condensatore.

COM inserto: Terminale pubblico.

A inserto: 10A Terminale di ingresso corrente.

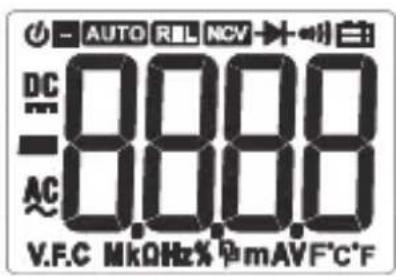

2.3 LCD Schermo

~	AC
...	DC
+	Diodo
...	Segnale acustico acceso / spento
AUTO	Modo automatico di misurazione
®	Modalità di spegnimento automatico
@	Batteria scarica
%	Percentuale (Ciclo di servizio)
Hz, kHz,MHz	Hertz, Kilohertz, Megahertz (frequenza)
mV, V	Millivolt, volt (tensione)
μA,mA,A	ere, mA, amp (corrente)
nF,μF, mF	Nano, Micro-farad, Milli-farad (condensatore)
Ω, kΩ, MΩ	Ohm, Kilo-ohm, Meg-ohm (Resistenza)
V.F.C	Richiesta di misurazione frequenza variabile
(EF) NCV	Modalità di tensione non contatto
@	Stato di Data conservata

3. Specificazioni

3.1Revisione

1. Campo di misurazione Automatico.
2. Protezione di sovraccarico della gamma di misura completa.
3. La tensione massima ammessa all'estremita di misura: 600V DC o 600AC (RMS).
4. Altezza operativa: Massimo 2000m.
5. Display: LCD.
   Numero dello schermo
6. Maximum: 5999.
7. Indicazione della polarità: Autodidatta, '- significa polarità negativa.
8. Schermo di Oltre-gamma: '0L' o '-0L'.
9. Tempo di campionamento: i dati del misuratore molto significano circa 0,4 secondi
   10.Mostrazione di unità: Mostrazione di unità di funzione e batteria.
   11.Tempo-spegne automatico: 15 minuti.
   12.Batteria operativa: batteria AAA 1.5Vx3.
   13.Indicazione sottocampus di batteria: LCD alla il symbolo.
   14.Temperature coefficient:meno di 0,1 x precision / C.
   15.Temperatura e umidità operativa: 0 ~ 40 C / 32 ~ 104 F, 45% -80% RH.
   16.Temperatura e umidità di conservazione: -20 ~ 60 C / -4 ~ 140 F, 45% -80% RH.
   17.Dimensione: 147× 71× 45mm
   18.Peso: circa 190g (escluse le batterie).

3.2 Indice tecnico

3.2.1TRMS e caratteristiche di ingresso zero

1. 1.Per la misura dei segnali non sinusoidali, il metod TRMS ha meno errori rispetto al metod tradizione sulla risposta dei valori medi.
2. Il vero contatore RMS cui misurare con precisione il segnale d'onda non sinusoidale, ma se è in modalità AC o in condizioni di assenza di segnale di ingresso misurato (ad esempio nel cortocircuito del terminale di ingresso o nel modo di tensione in cc) Può migliorare unalettura compresa tra 1 e 50. Queste lecture di deviazione sono normali. Non influenzano l'accuratezza del multimetro utilizzato per la misurazione di corrente alternata nel range di misura specificato.

3. TRMS richiede che il segnale di ingresso del contatore raggiunga un certo livello per essere misurato. Pertanto, l'intervallo di misura della tensione e della corrente alternata è specificato tra il 2% e il 100% del Campo di misura completo.

4. Al fine di garantire l'accuratezza della misurazione CA, il segnale di ingresso deve essere il seguente:

5. AC tensione: pi di 13mV

3.2.2 DC voltaggio

Precisione: ± (a% rdg + cifre), Garanzia per un anno (Temperatura di funzionamento: 23± 5 C Umidità relativa: < 75%

Gamma	Risoluzione	Precisione
60mV*	0.01mV	±(1.0% rdg + 3 digits)
600mV**	0.1mV	±(1.0% rdg + 3 digits)
6V	0.001V	±(0.5% rdg + 5 digits)
60V	0.01V
600V	0.1V

• Impedenza di ingresso: * Campo di misurazione ≥ 100MΩ, ** Range di misurazione ≥1GΩ, Tutta l'altra impedenza d'ingresso del Campo di misura è di 10MΩ (* / ** Il circuito di apertura del Campo di misura potrebbe migliorare immagini instabili sullo schermo LCD ma sare stabile Dopo la connessione del carico <1 parola) Tensione di ingresso massima: 600V DC

3.2.3 ACvoltaggio

AC Misurazione del voltaggio

Gamma	Risoluzione	Precisione
60mV*	0.01mV	±(1.2% rdg + 3 digits)
600mV**	0.1mV	±(1.2% rdg + 3digits)
6V	0.001V	±(1.2% rdg + 5 digits)
60V	0.01V	±(1.2% rdg+ 5 digits)
600V	0.1V	±(1.5% rdg + 5digits)

• Impedenza di ingressso: Tutta l'altra impedenza d'ingresso del Campo di misura è di 10MΩ (* / ** Il circuito di apertura del Campo di misura potrebbe migliorare immagini instabili sullo schermo LCD ma sare stabile Dop la connessione del carico <1 parola) Visualizzazione

RMS reale, risposta in frequenza: 45 1KHz (VFC 45 400Hz ) Garantendo la gamma di precisione: Campo di misura di 5% 100% , Cortocircuito è consentito (Oltre 600V di campo di misura, è 1,5 quando l'intervallo di misura modificato è a piano valore) Tensione di ingresso massima: 600V AC (RMS)

3.2.4 Resistenza

Gamma	Risoluzione	Precisione
600Ω	0.1Ω	± (0.8% rdg + 5 digits)
6kΩ	0.001kΩ
60kΩ	0.01kΩ
600kΩ	0.1kΩ
6MΩ	0.001MkΩ
60MΩ	0.1MΩ	± (1.5% rdg + 5digits)

• Tensione a circuito aperto: circa 0.4V
• Protezione da sovraccarico: 250V DC o AC (RMS)

3.2.5 Capacità

Gamma	Risoluzione	Precisione
9.999nF	0.001nF	Solo per riferimento
99.99nF	0.01nF	±(3.0% rdg + 3digits)
999.9nF	0.1nF
99.99F	0.01F
999.9F	0.1F
9.999mF	0.001mF	±(4.0% rdg + 5digits)
99.99mF	0.01mF

• Protezione da sovraccarico: 250V DC o AC (RMS-7 -

3.2.6 misurazione del diodo

Gamma	Risoluzione	Funzione
-	0.001V	Visualità approssimativamente il valore di tensione in avanti del diodo

• La corrente continua di corrente è di circa 1mA
• La tensione DC inversa e di circa 3V
• Protezione da sovraccarico: 250V DC o AC (RMS)

3.2.7 misurazione on-off del circuito

Gamma	Risoluzione	Funzione
	0.1	Se la resistenza del circuito è inferiore a 30, lo strumento con un buzzer émetterà un suono daindicare.

• Tensione a circuito aperto: circa 1.2V
• Protezione da sovraccarico: 250V DC o AC (RMS)

3.2.8 Freqenza

3.2.8.1Utilizzando l'impostazione V o l'impostazione corrente:

Gamma di misura	Risoluzione rapporto	Precisione
60Hz	0.01Hz	±(2.0% rdg + 5 digits)
600Hz	0.1Hz
6kHz	0.001kHz
10kHz	0.01kHz

• Gamma di misurazione: 10Hz 10kHz
• Intervallo di tensione di ingressso: ≥ 0,2V AC (RMS) (con l'augento della frequenza misurata, la tensione di ingresso dovrebbe augmentare pure)

3.2.8.2 Usando I'impostazione Hz:

Gamma	Risoluzione	Precisione
99Hz	0.01Hz	± (2.0% rdg + 5 digits)
999.9Hz	0.1Hz
9.999kHz	0.001kHz
99.99kHz	0.01kHz
999.9kHz	0.1kHz
9.999MHz	1kHz
99.99MHz	10kHz

Protezione da sovraccarico: 250V DC o AC (RMS) - Segnale di misurazione: segnale AC Vpp3V

3.2.8.3 Ciclo di lavoro

Gamma	Risoluzione	Precisione
10 - 95%	0.1%	2.0%

3.2.9 DC corrente

Gamma di misura	Risoluzione rapporto	Precisione
600μA	0.1μA	±(1.0% rdg + 5 digits)
6000μA	1μA
60mA	10μA
600mA	100μA
10A	10mA	±(2.0% rdg + 5 digits)

Protezione da sovraccarico: livello A e mA: tubo protettivo FF600mA / 700V A livello: tubo protettivo F10A / 700V. Quando la corrente di misura è superiore a 5A, il tempo di misura continua deve essere inferiore a 10 secondi. Successivement, il test corrente deve essere arrestato per 1 minuto.

3.2.10 AC corrente

Gamma	Risoluzione	Precisione
600μA	0.1μA	±(1.5% rdg + 5digits)
6000μA	1μA
60mA	10μA
600mA	100μA
10A	10mA	±(3.0% rdg + 5 digits)

Protezione da sovraccarico: livello A e mA: Tubo protettivo FF600mA / 700V A livello: tubo protettivo F10A / 700V.

Gamma di frequenza: 50 60Hz

Quando la corrente di misura è superiore a 5A, il tempo di misura continua deve essere inferiore a 10 secondi. Successivement, il test corrente deve essere arrestato per 1 minuto.

4. Guida operativa

4.1 Reading-holding

1. Nel processo di misurazione, se necessario, lalettura-tenuta, gli utenti possono premere il tasto "HOLD", quale schermo LCD mostrera il valore di visualizzazione che è stato bloccato.
2. Premere nuovamente il tasto "HOLD", gli utenti possono rimuovere la modalità dilettura.

4.2 Torcia elettrica

1. Qualunque sua l'impostazione che gli utenti vogliono operare da questo contatore, dopo aver acceso lo strumento, se gli utenti vogliono utilizzare la torcia elettrica, basta premere il tasto " " e poi lampeggiano.
2. Premere nuovamente il tasto " ", gli utenti possono annullare la torcia elettrica.

4.4 Interruttore di funzione

1. Nella condizione della modalità AC, se si preme il tasto "SELECT / VFC" per altre 2 secondi, la schermata del misuratore passera alla modalità VFC. Nel fratto, lo schermo del contatore visualizzerà il prompt VFC che può misurare in modo affidabile la tensione di frequenza variabile. Premere "SELECT / VFC" per più di 2 secondi, sullo schermo del misuratore verrà visualizzato "Exit VFC measurement mode" e il prompt della modalità di misura VFC verrà annullato.
2. Quando si misura la tensione mV DC o AC, premendo il pulsante "SELECT / V.F.C" è possible passare alla tensione continua mV o la tensione mV AC.
3. Durante la verifica della corrente, premendo il tasto "SELECT / V.F.C" è possibile passare alla misurazione della corrente continua o della corrente alternata corrente.
4. Quando misura la resistenza, il diodo e continuità, premendo il tasto "SELECT / V.F.C" è possibile passare ripetutamente alla funzione di resistenza, diodi e continuità.

4.5 controluse

Premere il pulsante "HOLD / " per altre 2 secondi, il contatore accenderà o disattiva la retroilluminazione. Quando si accende la fonte di retroilluminazione, si spegnerà automaticamente dopo 30 secondi.

4.6 Arresto automatico

1. Se non esiste alcuna operazione in 15 minuti dopo l'accensione, lo strumento entrera in modalità sleep e spegnerà automaticamente l'alimentazione in modo da risparmiare energia.
2. Dopo l'arresto automatico, premere un tasto qualsiasi, il contatore riavvierà il funzionamento.
3. Quando si accende il contatore, premendo il tasto "SELECT / VFC", lo strumento con un cicalino cui suonare continuamente per cinque volte,indicando che la funzione di spegnimento automatico verrà annullata. E dopo l'accensione, riavviare l'accensione, La funzione di spegnimento automatico funziona nuovamente.

4.7 NCV(Rilevazione voltaggio non contatto)

1. In primo luogo, l'interruttore rotativo del contatore deve gira alla modalità NCV. In secondo luogo, mettere la parte superiore del metro vicino al conduittre. Tre, quando la tensione di misurazione che è superiore a 110 Vac (RMS) e il misuratore è vicino al conduittre, La tensione di induzione del contatore con un buzzer di allarme farà un segnale acustico.

Avviso:

1. Anche se non c'è segno per il contatore, la tensione piùAncora esistere. Non fare affidavitamento sul rilevatore di tensione non contatto per determinare se il filo più generare tensione o meno. L'operazione di rilevamento più essere influenzata alla progettazione della presa elettrica, dello spessore dell'isolamento e di altri fattori diversi.

2. Quando i terminali di ingressso della tensione di ingressso del contatore o le fonti di interferenza dell'ambiente esterno influenzano lo strumento (come la torcia elettrica, il motore eosi via),puo causare un erre di rilevamento della tensione non a contatto a causa dell'esistenza dell'induzione Dopo che, il contatore si allarga e lampeggerà.

4.8 DC misurazione di voltaggio

1. L'interruttore rotante deve essere ruotato in " V" l'impostazione, collegando il cavo di misurazione nero e il cavo di misurazione arancione con la presa di ingressso COM e la presa di ingressso V e utilizzato le due estremità del cavo di misurazione per verificare il valore di tensione del circuito in sospeso. (In parallelo al circuito in sospeso), il valore di tensione testato può essere letto dal display LCD dello strumento. Quando si misurazione la tensione DC, lo schermo del contatore può contemporaneamente visualizzare la polarità di tensione collegata dal cavo di misurazione arancione.

4.9 AC misurazione di voltaggio1.

1. L'interruttore di rotazione deve ruotare verso " V" livello, collegando il cavo di misurazione nero e il cavo di misurazione arancione con la presa di ingressso COM e la presa di ingressso V, quando utilizzare le due estremità del cavo di misurazione per verificare il valore di tensione del circuito in sospeso. (In parallelo al circuito in sospeso), il valore di tensione testato può essere letto dal display LCD dello strumento.

4.10 misurazione di resistenza

1. L'interruttore rotativo deve ruotare in " 0" l'impostazione, collegando il cavo di misurazione nero e la penna d'arancio con la presa di ingressso COM e la presa di ingressso V eutilizzare le due estremità del cavo di misurazione per verificare il valore di resistenza del circuito in attesa. Il valore di resistenza testato può essere letto dal display del contatore.

4.11 misurazione di continuità line-on / off

1. L'interruttore rotativo deve ruotare su "..." l'impostazione, premendo il pulsante SELECT / VFC cui passare alla modalità di accensione / spegnimento. Collegare il cavo di misurazione nero e il cavo di misurazione arancione con la presa di ingressso COM e la presa di ingressso rispettivamente. Le due estremità del test conduccono a testare la resistenza del circuito in attesa e l'accensione / spegnimento, se la resistenza testata è inferiore a 50, il buzzer del misuratore può emettere un segnale acustico continuo.

4.12 misurazione del diodo

1. L'interruttore rotante deve essere commutato in " impostazione, premendo il tasto SELECT / VFC cui passare alla modalità di controllo del diodo. Collegando il cavo di misurazione nero e il cavo di misurazione arancione con la presa di ingressso COM e la presa di ingressso rispettovamente. Utilizzato le due estremità del test Condurre a verificare le due estremità del diodo testato, il contatore visualizzera la tensione di diminuzione in avanti.

4.13 misurazione di capacité

1. L'interruttore rotante deve essere ruotato in " ", collegando il cavo di misurazione nero e il cavo di misurazione arancione rispettovamente con la presa di ingressso e la presa di ingressso COM. Utilizzato le due estremità del cavo di misurazione per verificare il valore di energia, gli clienti possono capire il valore dallo schermo LCD.

4.14 misurazione di frequenza e obbligo ciclo1.

1. L'interruttore rotativo deve ruotare in posizione "Hz /%", collegando il cavo di misurazione nero e il cavo di misurazione arancione rispettivamente con la presa di ingressso COM e la presa di ingressso Hz. Utilizzato le due estremità del cavo di misurazione per verificare il valore della frequenza in sospeso, Gli utenti possono leggere il valore sullo schermo LCD.

4.15 misurazione di corrente AC and DC

1. Spagnere la potenza del circuito esaurito, scaricando quando nella capazità di tensione ad alta tensione sul circuito testato e trasferendo l'interruttore rotativo all'impostazione appropriata (uA, mA o A), infine premendo il pulsante SELECT / VFC per accendere la corrente alternata O della corrente continua e collegando il cavo di misurazione nero con la presa di ingressso COM. Se la corrente esaminata è inferiore a 600mA, collegare il cavo di misurazione arancione con la presa di ingressso mA. Oppure se la corrente è testata tra 600mA e 10A, Con la presa di ingressso 10A.

2. Spagnere la potenza del circuito, collegando il cavo di misurazione nero con una estremità del circuito (la sua tension è superiore alla condizione normale) e collegando il conduittore di misurazione arancione con un'estremità del circuito (la sua tension è superiore alla condizione normale), quando girando la potenza del circuito testato, gli utenti possono videere le lecture alla schermata dello strumento. Se lo schermo del contatore visualizza solo "OL", quello significata che il valore di ingressso supera il Campo di misura selezionato. Dovrebbe essere molto più alta gamma di test.

5. Manutenzione

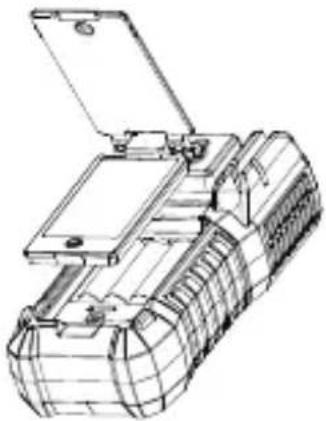

5.1 Sostituzione della batteria

Aventimento

Per evitare il rischio di urti, gli utenti dovrebbero rimuovere la penna dal circuito di misurazione prima di aprire il coperchio della batteria del misuratore.

1. Se lo schermo del contatore visualizza il symbolo " ", indica che lo strumento deve sostuire la sua batteria.
2. Rotare le viti di fissaggio del coperchio della batteria e rimuoverlo.
3. Sostituire la batteria azionata.

Si prega di installare il coperchio della batteria simulando il suo aspetto originario.

Notizia:

La polarità della batteria per metro non può essere installata in senso inverso.

5.2 Sostituzione della penna del misuratore

Aventimento

Gli utenti devono sostituire lo stesso o il test di livello simile quando sostituirlo. Inoltre, il cavo di misurazione deve mantenersi intatto e il suo livello è: 1000V 10A.

Se l'isolamento del cavo di misurazione è danneggiato e il filo metallico è esesto, gli utenti devono sostituirlo.

1. 安全情報

警告
