MANUAL DE USUARIO DM09 Tacklife

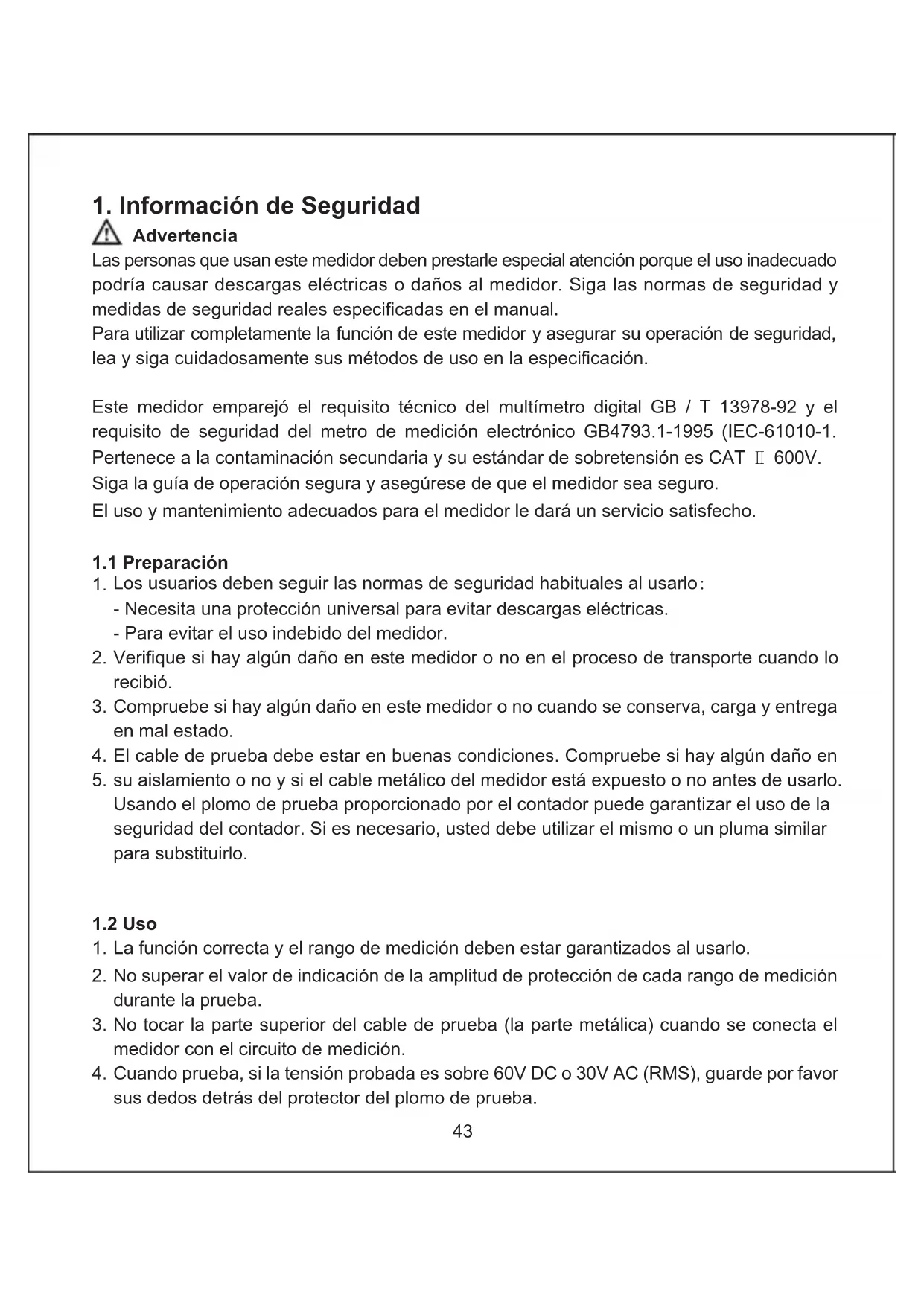

1. Información de Seguridad

Advertencia Las personas que usan este medidor deben prestarle especial atención porque el uso inadecuado podría causar descargas eléctricas o daños al medidor. Siga las normas de seguridad y medidas de seguridad reales especificadas en el manual. Para utilizar completamente la función de este medidor y asegurar su operación de seguridad, lea y siga cuidadosamente sus métodos de uso en la especificación. Este medidor emparejó el requisito técnico del multímetro digital GB / T 13978-92 y el requisito de seguridad del metro de medición electrónico GB4793.1-1995 (IEC-61010-1. Pertenece a la contaminación secundaria y su estándar de sobretensión es CAT Ⅱ 600V. Siga la guía de operación segura y asegúrese de que el medidor sea seguro. El uso y mantenimiento adecuados para el medidor le dará un servicio satisfecho.

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

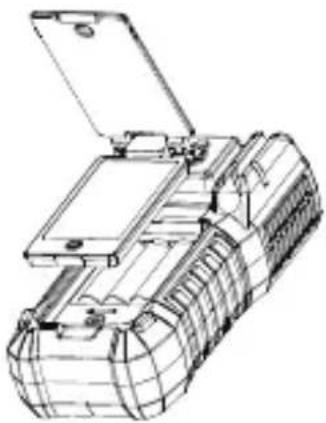

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A. Los usuarios deben seguir las normas de seguridad habituales al usarlo： - Necesita una protección universal para evitar descargas eléctricas. - Para evitar el uso indebido del medidor. Verifique si hay algún daño en este medidor o no en el proceso de transporte cuando lo recibió. Compruebe si hay algún daño en este medidor o no cuando se conserva, carga y entrega en mal estado. El cable de prueba debe estar en buenas condiciones. Compruebe si hay algún daño en su aislamiento o no y si el cable metálico del medidor está expuesto o no antes de usarlo. Usando el plomo de prueba proporcionado por el contador puede garantizar el uso de la seguridad del contador. Si es necesario, usted debe utilizar el mismo o un pluma similar para substituirlo.

La función correcta y el rango de medición deben estar garantizados al usarlo. No superar el valor de indicación de la amplitud de protección de cada rango de medición durante la prueba. No tocar la parte superior del cable de prueba (la parte metálica) cuando se conecta el medidor con el circuito de medición. Cuando prueba, si la tensión probada es sobre 60V DC o 30V AC (RMS), guarde por favor sus dedos detrás del protector del plomo de prueba. Cuando el voltaje terminal de medición está sobre la CC 600V o la CA de 600V, paran por favor el voltaje de prueba. Antes de girar el interruptor para cambiar la función de prueba, el cable de prueba debe ser retirado del circuito de medición. No medir resistencia, capacitancia, diodos y líneas cuando la línea está energizada 8.Cuando usa la corriente, la resistencia, el condensador, el diodo y el interruptor de circuito, usuario deben evitar al metro del acoplamiento con la fuente del voltaje.. No pruebe la capacitancia antes de que el condensador esté totalmente descargado. No utilice el medidor bajo el ambiente explosivo del gas, del vapor o del polvo.. Si hay alguna anormalidad o mal funcionamiento en el medidor, el usuario debe dejar de usarlo. El multímetro no debe utilizarse a menos que el fondo del medidor y la cubierta de la batería estén completamente sujeta en su lugar. No conservar ni utilizar el medidor en condiciones de luz solar directa, alta temperatura, alta humedad.

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

La función correcta y el rango de medición deben estar garantizados al usarlo. No superar el valor de indicación de la amplitud de protección de cada rango de medición durante la prueba. No tocar la parte superior del cable de prueba (la parte metálica) cuando se conecta el medidor con el circuito de medición. Cuando prueba, si la tensión probada es sobre 60V DC o 30V AC (RMS), guarde por favor sus dedos detrás del protector del plomo de prueba. Cuando el voltaje terminal de medición está sobre la CC 600V o la CA de 600V, paran por favor el voltaje de prueba. Antes de girar el interruptor para cambiar la función de prueba, el cable de prueba debe ser retirado del circuito de medición. No medir resistencia, capacitancia, diodos y líneas cuando la línea está energizada 8.Cuando usa la corriente, la resistencia, el condensador, el diodo y el interruptor de circuito, usuario deben evitar al metro del acoplamiento con la fuente del voltaje.. No pruebe la capacitancia antes de que el condensador esté totalmente descargado. No utilice el medidor bajo el ambiente explosivo del gas, del vapor o del polvo.. Si hay alguna anormalidad o mal funcionamiento en el medidor, el usuario debe dejar de usarlo. El multímetro no debe utilizarse a menos que el fondo del medidor y la cubierta de la batería estén completamente sujeta en su lugar. No conservar ni utilizar el medidor en condiciones de luz solar directa, alta temperatura, alta humedad. No intente abrir la cáscara inferior del contador para ajustar o para reparar el metro, tal operación solamente puede ser realizada por el técnico que entiende completamente el instrumento y el peligro de la descarga eléctrica. Antes de abrir la tapa inferior del medidor o la tapa de la batería, la pluma del metro debe ser quitada del alambre de prueba. A fin de evitar la lectura incorrecta que podría causar una posible descarga eléctrica cuando el medidor muestra el usuario debe cambiar la batería en este momento. Utilice un paño húmedo y un detergente suave para limpiar el medidor, pero no utilice abrasivos o disolventes para limpiarlo.. Cuando el medidor no esté en uso, la potencia del medidor debe apagarse y el interruptor del rango del medidor debe estar en "OFF". Si el medidor está inactivo durante mucho tiempo, la batería del medidor debe ser removida en caso de causar daños medidor.45 1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

No intente abrir la cáscara inferior del contador para ajustar o para reparar el metro, tal operación solamente puede ser realizada por el técnico que entiende completamente el instrumento y el peligro de la descarga eléctrica. Antes de abrir la tapa inferior del medidor o la tapa de la batería, la pluma del metro debe ser quitada del alambre de prueba. A fin de evitar la lectura incorrecta que podría causar una posible descarga eléctrica cuando el medidor muestra el usuario debe cambiar la batería en este momento. Utilice un paño húmedo y un detergente suave para limpiar el medidor, pero no utilice abrasivos o disolventes para limpiarlo.. Cuando el medidor no esté en uso, la potencia del medidor debe apagarse y el interruptor del rango del medidor debe estar en "OFF". Si el medidor está inactivo durante mucho tiempo, la batería del medidor debe ser removida en caso de causar daños medidor.

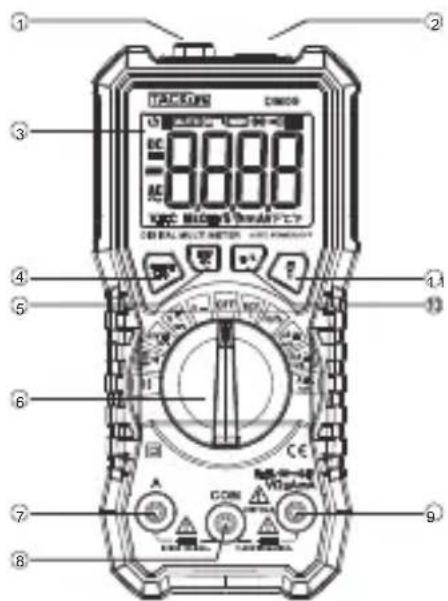

2.1Nombre del Componente

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

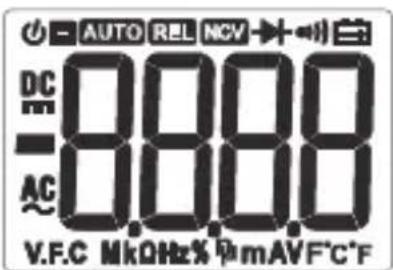

2.2 Interruptor, botón y toma de entrada Descripción

Diodo On/Off de pitido Modo de rango de medición automático Modo de apagado automático Batería baja Porcentaje (ciclo de trabajo) Hertz, Kilohertz, Megahertz (Frecuencia) Millivolt, Volt (Voltaje) Ere, mA, amp (corriente) Nano, Micro-farad, Milli-farad (Capacitor) Ohmio, Kilo-ohmio, Meg-ohmio (Resistencia) Indicador de medición de frecuencia variable Modo de tensión sin contacto Retención de datos AUTO

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

3.2.1TRMS y cero características de entrada48

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

60V 600V Resolución 0.01mV 0.1mV 0.001V 0.01V 0.1V Exactitud （1.2% rdg + 3 dígitos） （1.2% rdg + 3dígitos） （1.2% rdg + 5 dígitos） （1.2% rdg+ 5 dígitos） （1.5% rdg + 5dígitos49 1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A. Rango 600Ω 6kΩ 60kΩ 600kΩ 6MΩ 60MΩ Resolución 0.1Ω 0.001kΩ 0.01kΩ 0.1kΩ 0.001MkΩ 0.1MΩ Exactitud （0.8% rdg + 5 dígitos） （1.5% rdg + 5dígitos） Rango 9.999nF 99.99nF 999.9nF 99.99F 999.9F 9.999mF 99.99mF Resolución 0.001nF 0.01nF 0.1nF 0.01F 0.1F 0.001mF 0.01mF Exactitud Only for reference （3.0% rdg + 3dígitos） （4.0% rdg + 5dígitos）50 1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A. Función Muestra el valor del voltaje directo del diodo aproximadamente Resolución 0.001V Rango

Rango Resolución Si la resistencia del circuito probada es debajo de 30 Ω, el medidor con un zumbador emitirá un sonido para indicarlo. Función

Measuring range 60Hz 600Hz 6kHz 10kHz Relación de resolución 0.01Hz 0.1Hz 0.001kHz 0.01kHz Exactitud （2.0% rdg + 5 dígitos）51 1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A. Rango 99Hz 999.9Hz 9.999kHz 99.99kHz 999.9kHz 9.999MHz 99.99MHz Relación 0.01Hz 0.1Hz 0.001kHz 0.01kHz 0.1kHz 1kHz 10kHz Exactitud （2.0% rdg + 5 dígitos） Rango

Resolución 0.1% Exactitud 2.0% Measuring range 600µA 6000µA 60mA 600mA 10A Relación de resolución 0.1µA 1µA 10µA 100µA 10mA Exactitud （1.0% rdg + 5 dígitos) （2.0% rdg + 5 dígitos） Rango 600µA 6000µA 60mA 600mA 10A Resolución 0.1µA 1µA 10µA 100µA 10mA Exactitud （1.5% rdg + 5dígitos） （3.0% rdg + 5 dígitos）52 1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A. Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Gama de frecuencia: 50 ~ 60Hz Cuando la corriente de medición está por encima de 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto.

4.4 Interruptor de función

4. Guía de funcionamiento

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

4.5 Retroiluminación

Pulse el botón "HOLD / " durante más de 2 segundos, el medidor activará o desactivará la retroiluminación. Cuando active la fuente de luz de fondo, se apagará automáticamente después de 30 segundos.

4.6 Apagado automática

4.7 NCV (detección de tensión sin contacto)

4.8 Prueba de tensión continua54

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

4.9 Prueba de tensión de CA

4.10 Prueba de resistencia

4.12 Prueba de diodo

4.13 Prueba de capacitancia

4.11 Línea de conexión / desconexión de prueba de continuidad

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.

4.14 Prueba de frecuencia y ciclo de trabajo

4.15 Prueba de corriente CA y CC

5.1 Reemplazo de la batería56

1.3Marca Atención (Para obtener información importante sobre la seguridad, a la que puede consultar la especificación) Se puede utilizar para conductores vivos peligrosos Protección de doble aislamiento (Nivel II) CAT Ⅱ De acuerdo con IEC-61010-1 nivel de sobretensión estándar (instalación) nivel II, nivel de contaminación 2, CAT II significa el nivel de protección de voltaje soportado por impulso proporcionado. Estándar de EC (EU) combinado.. Conexión a tierra.

Este multímetro es un medidor portátil, profesional con una pantalla LCD, y una luz de fondo, que es fácil de leer para los usuarios. El interruptor de rango y la operación de una mano es fácil de usar para probar, también tiene la función de protección de sobrecarga y baja Función de la indicación de la batería. Es un metro multi-funcional ideal para los profesionales, las fábricas, las escuelas, los metros-amantes y las familias. Este multímetro es aplicable para corriente CA, corriente DC, corriente alterna, voltaje CC, frecuencia, ciclo de trabajo, resistencia, medida de capacitancia, prueba de alambre y prueba de diodo. Este medidor tiene una función de retención de lectura. Este medidor tiene detección sin contacto (NCV). Función de voltaje CA.. La lectura de la prueba de corriente CA y de corriente alterna del medidor es verdadera y válida.. Este medidor tiene función de apagado automático.. Campo de inducción de NCV Lámpara de linterna LCD “SELECT/V.F.C”Selector de funciones “HOLD/ ”Tecla de retención de datos Interruptor de rango de funciones 10A Entrada “COM”Entrada “V/Ω/A/mA/ / / /Hz”Entrada “HZ%”Pulsación de tecla “ ” Botón de la linterna SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. HOLD/ PUSH-BUTTON：se utiliza para medir la retención de datos, cuando se pulsa en más de 2 segundos, la luz de fondo se encenderá. Oprima nuevamente más de 2 segundos para apagarlo. HZ/% PUSH-BUTTON：se utiliza para la conmutación de frecuencia y ciclo de trabajo. SELECT/ V.F.C PUSH-BUTTON：se utiliza para la conmutación de funciones de medición. PUSH-BUTTON：se utiliza para apagar o encender la linterna.. OFF POSITION： se utiliza para apagar la alimentación.. VΩμA,mA Hz% JACK：tensión, resistencia, corriente μA y mA, frecuencia, ciclo de trabajo, diodo, conmutación de línea, terminales de entrada del condensador. COM JACK：Terminal público. A JACK：10A Terminal de entrada de corriente. Rango de medida automático. Protección de sobrecarga de rango de medición completa. Máxima tensión permitida en el extremo de medición.:600V DC o 600AC (RMS). Altura de funcionamiento: Máximo 2000m.. Pantalla：LCD. Número máximo de visualización：5999. Indicación de polaridad：Auto-indicación, ‘-’ significa polaridad negativa. Visualización de rango superior：‘0L’ or ‘-0L’. Tiempo de muestreo: Las cifras del medidor muestran aproximadamente 0,4 segundos Pantalla de la unidad: Exhibición de la unidad de la función y de la batería.. Tiempo de apagado automático: 15 minutos. Potencia operativa: batería de 1.5Vx3 AAA. Indicación de bajo voltaje de la batería：LCD muestra el símbolo. Coeficiente de temperatura: Menos de 0.1 x Precisión / ℃. Temperatura y humedad operacionales: 0 ~ 40 ℃ / 32 ~ 104 ℉, 45% -80% RH.. Temperatura y humedad del almacenaje: -20 ~ 60 ℃ / -4 ~ 140 ℉, 45% -80% RH. Tamaño: 147 × 71 × 45 mm. Peso: cerca de 190g (sin baterías).. En cuanto a la medición de señales no sinusoidales, el método TRMS tiene menos errores que el método tradicional de respuesta al valor medio. El medidor de RMS verdadero puede medir con precisión la señal de onda no sinusoidal, pero si está en el modo de función de CA o en el estado de ninguna señal de entrada medida (por ejemplo, en el cortocircuito del terminal de entrada o en el modo de voltaje de corriente alterna) Puede mostrar una lectura de entre 1 a 50. Estas lecturas de desviación son normales. No influyen en la precisión del multímetro que se utiliza para probar la corriente alterna en el rango de medición especificado. Real RMS requiere que la señal de entrada del medidor alcance un cierto nivel para ser medida. Por lo tanto, el rango de medición de voltaje y corriente alterna se especifica entre 2% ~ 100% del rango de medición completo. Precisión: ± (a% rdg + dígitos), Garantía por un año (Temperatura de funcionamiento: 23 ± 5 ℃ Humedad relativa: <75%) - Impedancia de entrada: * Rango de medición≥100MΩ, ** Rango de medición≥1GΩ, Toda otra impedancia de entrada del rango de medición es 10MΩ (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, pero será estable después de Conexión de carga≤1 palabra) Tensión de entrada máxima: 600V DC

Medición de la tensión AC - Impedancia de entrada: Toda otra impedancia de entrada del rango de medición es 10MΩ, (* / ** El circuito de apertura del rango de medición puede mostrar cifras inestables en la pantalla LCD, Pero será estable después de conectar la palabra loading≤1)Mostrar TRMS, respuesta en frecuencia: 45 ~ 1KHz (V.F.C 45 ~ 400Hz) Garantizar el rango de precisión, 5% ~ 100% rango de medición,El cortocircuito se permite <Puede alcanzar 3.0 cuando la lectura restante de 10 palabras base y el factor de cresta de la CA está en el valor completo> (Aparte del rango de medida 600V, es 1.5 cuando el rango de medición cambiado está en el valor completo) AC (RMS)

- Protección de sobrecarga：250V DC or AC（RMS

3.2.6 Prueba de diodo

- La corriente continua directa es de aproximadamente 1 mA - La tensión de CC inversa es de aproximadamente 3V - Protección contra sobrecarga: 250V DC o AC (RMS)

3.2.7 Prueba de conexión y desconexión del circuito

- Tensión de circuito abierto: aprox. 1,2 V - Protección contra sobrecarga: 250V DC o AC (RMS)

- Rango de prueba: 10Hz ~ 10kHz - Rango de voltaje de entrada: ≥ 0.2V AC (RMS) (Con el aumento de la frecuencia medida, el voltaje de entrada también debe aumentar) Protección de sobrecarga: 250V DC o AC (RMS) -Medida de señal: Vpp3V AC señal

3.2.8.3 Ciclo de trabajo

Protección contra sobrecarga: Nivel µA y mA: Tubo de protección FF600mA / 700V Nivel A: Tubo de protección F10A / 700V. Cuando la corriente de medición es superior a 5A, el tiempo de medición continua debe ser inferior a 10 segundos. Después de eso, la prueba actual debe detenerse durante 1 minuto..

En el proceso de medición, si la necesidad de lectura de la celebración, los usuarios pueden presionar "HOLD" clave, que la pantalla LCD mostrará el valor de visualización que ha sido bloqueado Pulse de nuevo la tecla "HOLD", los usuarios pueden eliminar el modo de retención de lectura. Aunque configuración de los usuarios quieren operar a partir de este medidor, después de encender el medidor, si los usuarios quieren usar linterna, sólo presione " " clave, luego la linterna se encenderá. Pulse de nuevo la tecla " ", los usuarios pueden cancelar la linterna. En la condición de modo AC, si pulsa la tecla "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor cambiará a modo VFC. Mientras tanto, la pantalla del medidor mostrará VFC prompt que puede medir el voltaje de frecuencia variable confiable. Pulse "SELECT / VFC" durante más de 2 segundos, la pantalla del medidor mostrará "Salir del modo de medición VFC" y el mensaje del modo de medición VFC se cancelará. Ciuando prueba la CC o el voltaje de la CA mV, presionando el botón de "SELECT / V.F.C" puede cambiar al mV del voltaje de CC o al modo del voltaje de la CA mV. Al probar la corriente, presionando el botón "SELECT / V.F.C" puede cambiar para probar la corriente DC o el modo de corriente alterna. Cuando la resistencia de prueba, el diodo y la línea de encendido / apagado, presionando el botón "SELECT / V.F.C" puede cambiar a la función de resistencia, diodo y continuidad repetidamente. Si no hay ninguna operación en cualquier 15 minutos después de encendido, el medidor entrará en el modo de dormir y apagar la energía automáticamente para ahorrar energía. After el apagado automático, presione cualquier llave, el contador volverá a trabajar. Cuando se enciende el medidor, presionando el botón "SELECT / VFC", el medidor con un zumbador puede hacer un sonido continuamente durante cinco veces lo que indica que la función de apagado automático será cancelada. Y después de apagar el equipo, reinicie el encendido , La función de apagado automático volverá a funcionar. Primero, el interruptor giratorio del contador tiene que dar vuelta al modo de NCV. Segundo, después ponga la tapa del metro cerca del conductor. Tercero, cuando la tensión de la prueba que está sobre 110 VCA (RMS), y el metro está cerca del Conductor, el voltaje de la inducción del metro con un zumbador de la alarma hará pitido. Nota: Incluso si no hay señal para el medidor, el voltaje puede todavía existir ,. No confíe en el detector de voltaje sin contacto para determinar si el cable puede generar tensión o no. La operación de detección puede estar influenciada por el diseño de la salida eléctrica, el grosor del aislamiento y otros factores diferentes.. Cuando los terminales de entrada de la tensión de entrada del medidor o las fuentes de interferencia del entorno externo influyen en el medidor (como linterna, motor, etc.), puede desencadenar la detección de tensión sin contacto por un error debido a la existencia de inducción Después de eso, el medidor emitirá una alarma y parpadeará. El conmutador giratorio debe girar a la posición " ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de voltaje del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. Cuando se prueba el voltaje de CC, la pantalla del medidor puede mostrar simultáneamente la polaridad de voltaje que está conectada por el cable de prueba naranja El conmutador giratorio debe girar hasta el nivel" ", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de tensión del circuito pendiente. (En paralelo con el circuito pendiente), El valor de tensión probado puede ser leído por el medidor LCD. El conmutador giratorio debe girar a la posición" ", conectando el cable de prueba negro y el lápiz de prueba naranja con el zócalo de entrada COM y el zócalo de entrada V respectivamente, y use los dos extremos del cable de prueba para probar el valor de resistencia de circuito pendiente. El valor de resistencia probado puede ser leído por el medidor LCD. El interruptor giratorio debe girar a la posición" ", presionando el botón SELECT / V.F.C puede cambiar al modo de prueba de encendido / apagado.Conexión del cable de prueba negro y del cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Cuando utilice los dos extremos del cable de prueba para probar la resistencia de circuito pendiente y encender / apagar si la resistencia probada es inferior a 50 , El zumbador del medidor puede hacer un pitido continuo. El conmutador giratorio debe girar a la posición" "presionando el botón SELECT / VFC puede cambiar a modo de prueba de diodo.Conexión del cable de prueba negro y el cable de prueba de color naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente.Usando los dos extremos de la prueba Conducir a probar los dos extremos del diodo probado, el medidor mostrará la tensión de disminución hacia adelante. El conmutador giratorio debe girar a la posición" " conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada respectivamente. Usando los dos extremos del cable de prueba para probar el valor de capacitancia pendiente, los usuarios pueden leer el De la pantalla LCD. El conmutador giratorio debe girar a la posición "Hz /%", conectando el cable de prueba negro y el cable de prueba naranja con el zócalo de entrada COM y el zócalo de entrada Hz respectivamente. Usando los dos extremos del cable de prueba para probar el valor de frecuencia pendiente , Los usuarios pueden leer el valor de la pantalla LCD. Desactivar la alimentación del circuito, descargar toda la capacitancia de alto voltaje en el circuito probado y transferir el conmutador giratorio al ajuste apropiado (uA, mA o A), finalmente pulsar el botón SELECT / VFC para activar la corriente alterna O corriente de CC y conectar el cable de prueba negro con el zócalo de la entrada de COM. Si la corriente probada está debajo de 600mA, conectando el cable de prueba anaranjado con la entrada de mA. O si la corriente probada está entre 600mA y 10A, Con el enchufe de entrada 10A. Desconectar la alimentación del circuito, conectando el cable de prueba negro con un extremo del circuito (su tensión es superior a la condición normal) y conectando el cable de prueba naranja con un extremo del circuito (su voltaje Es más alta que la condición normal), después de dar vuelta a la energía del circuito probado encendido, los usuarios pueden ver las lecturas de la pantalla del medidor. Si la pantalla del medidor apenas exhibe "OL", esto significa que el valor de entrada excede el rango de medición seleccio- nado. Se supone que es mucho mayor rango de pruebas. Advertencia Para evitar el riesgo de descarga eléctrica, los usuarios deben retirar la pluma del circuito de prueba antes de abrir la tapa de la batería del medidor.. Si la pantalla del medidor muestra el símbolo " ", indica que el medidor debe reempla- zar su batería. Gire los tornillos de fijación de la tapa de la batería y retírelos. Replace la batería apagada. Instale la cubierta de la batería simulando su aspecto original. Nota： La polaridad de la batería del medidor no se puede instalar de forma inversa

5.2 Sustitución de la pluma del medidor

Advertencia Los usuarios deben reemplazar el cable de prueba de nivel igual o similar al reemplazarlo. Además, el cable de prueba debe mantenerse intacto y su nivel es: 1000V 10A.57
