使用説明書 DM09 Tacklife

Resolution 0.1% Accuracy 2.0% Measuring range 600µA 6000µA 60mA 600mA 10A Resolution ratio 0.1µA 1µA 10µA 100µA 10mA Accuracy （1.0% rdg + 5 digits） （2.0% rdg + 5 digits） Range 600µA 6000µA 60mA 600mA 10A Resolution 0.1µA 1µA 10µA 100µA 10mA Accuracy （3.0% rdg + 5 digits）

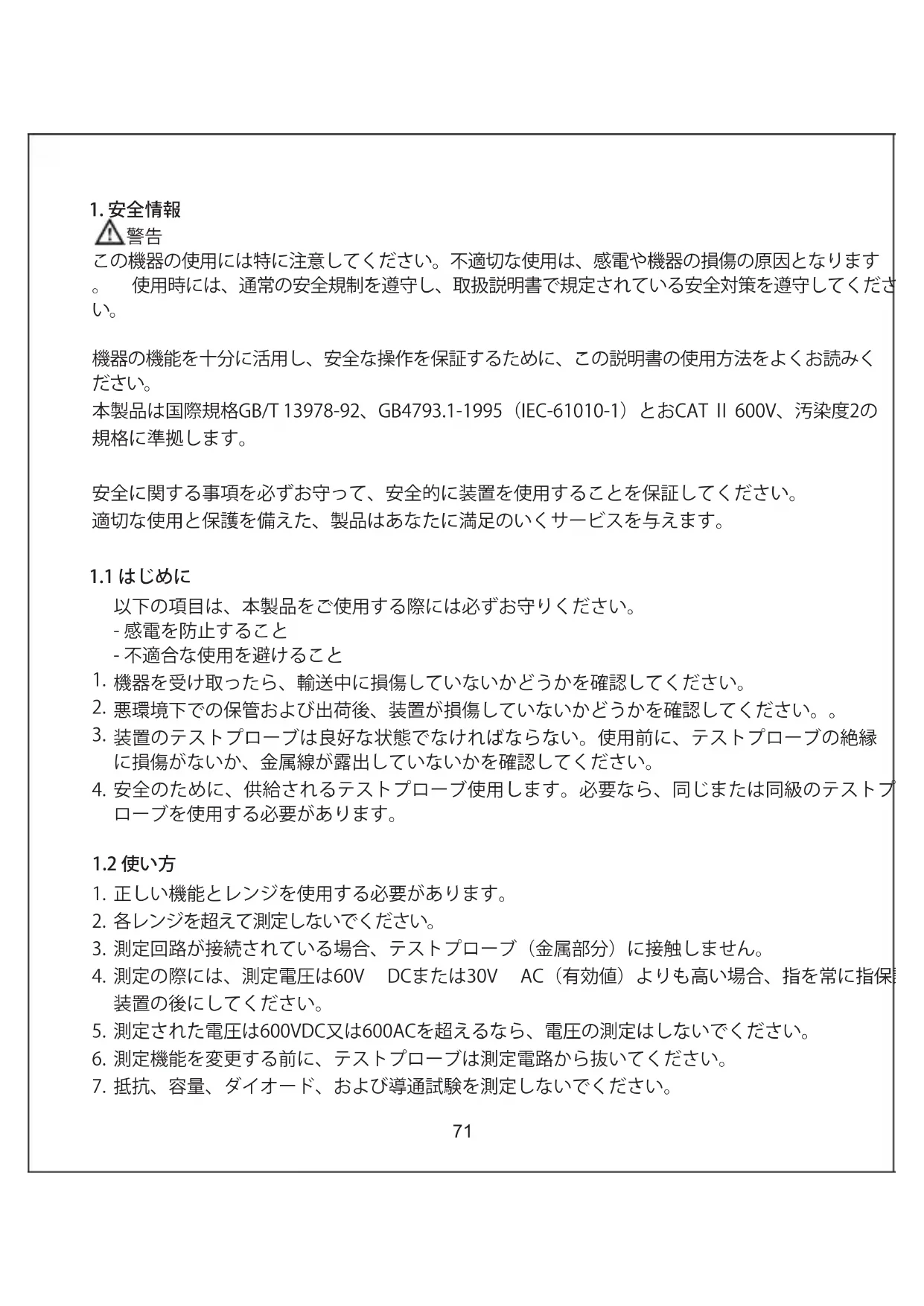

この機器の使用には特に注意してください。不適切な使用は、感電や機器の損傷の原因となります 。 使用時には、通常の安全規制を遵守し、取扱説明書で規定されている安全対策を遵守してくださ

機器の機能を十分に活用し、安全な操作を保証するために、この説明書の使用方法をよくお読みく

本製品は国際規格GB/T13978-92、GB4793.1-1995（IEC-61010-1）とおCATⅡ600V、汚染度2の

安全に関する事項を必ずお守って、安全的に装置を使用することを保証してください。 適切な使用と保護を備えた、製品はあなたに満足のいくサービスを与えます。 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。 以下の項目は、本製品をご使用する際には必ずお守りください。

-不適合な使用を避けること 機器を受け取ったら、輸送中に損傷していないかどうかを確認してください。 悪環境下での保管および出荷後、装置が損傷していないかどうかを確認してください。。 装置のテストプローブは良好な状態でなければならない。使用前に、テストプローブの絶縁 に損傷がないか、金属線が露出していないかを確認してください。 安全のために、供給されるテストプローブ使用します。必要なら、同じまたは同級のテストプ ローブを使用する必要があります。

正しい機能とレンジを使用する必要があります。 各レンジを超えて測定しないでください。 測定回路が接続されている場合、テストプローブ（金属部分）に接触しません。 測定の際には、測定電圧は60V DCまたは30V AC（有効値）よりも高い場合、指を常に指保護 装置の後にしてください。 測定された電圧は600VDC又は600ACを超えるなら、電圧の測定はしないでください。 測定機能を変更する前に、テストプローブは測定電路から抜いてください。 抵抗、容量、ダイオード、および導通試験を測定しないでください。 電流、抵抗、容量、ダイオード及び導通試験の範囲を測定する時、電圧源を接続しないよう に注意する必要があります。 コンデンサが完全に放電する前に容量を測定していません。 可燃性ガス、引火性液体蒸気又は粉じんのある場合で本製品を使用しないでください。 異常や機器障害が発生した場合、使用を中止してください。 ボトムケースや電池カバーは所定の位置に固定されていない限り、計器を使用しないでく

直射日光下、高温、高湿度環境下では、メーターを使用または保管しないでください。 1.2使い方 1.1はじめに 1.安全情報72 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

電流、抵抗、容量、ダイオード及び導通試験の範囲を測定する時、電圧源を接続しないよう に注意する必要があります。 コンデンサが完全に放電する前に容量を測定していません。 可燃性ガス、引火性液体蒸気又は粉じんのある場合で本製品を使用しないでください。 異常や機器障害が発生した場合、使用を中止してください。 ボトムケースや電池カバーは所定の位置に固定されていない限り、計器を使用しないでく

直射日光下、高温、高湿度環境下では、メーターを使用または保管しないでください。 機器の改造や修理のためにボトムケースを開けないでください。そのような操作は、機器お よび感電の危険を完全に理解している技術者のみが行うことができます。 計器ボトムケースまたは電池カバーを開く前に、測定対象の電線からテストプローブを取り

誤った読みによる起こった感電をを避けるために、  マークが表示されたら、電池を交換

柔らかい布に水か中性洗剤を少量含ませてを機器を清掃し、研磨剤や溶剤を使用しないで

本器を使用しない時は電源を切り、ファンクションスイッチをOFFの位置に戻してください。 製品を長期間使用しない場合は、製品の損傷を防ぐために電池を取り外してください。73 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス 本製品は専門的な携帯用デジタルマルチメーターです。LED表示部やバックライト機能も搭 載して、表示数を読みやすいです。片手操作で測定を容易にして、過度防護機能及び低電池 モードが付きます。理想測量工具として、プロ、工場、学校、熱狂者または家庭に広く使用され

本製品は交流電流、直流電流、交流電圧、直流電圧、周波数、デューティ比、抵抗、容量測定又 は導通、ダイオード試験用計器です。 本製品はホールド機能を持っています。 本製品はNCV非接触電圧測定機能を持っています。 本製品はAC電流、AC電圧真の実効値測定します。 本製品はオートパワーオフ機能を持っています。

10A入力測定端子 “COM”入力測定端子 “V/Ω/A/mA////Hz”入力測定端子 “HZ%”ボタン

- 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。 機器の改造や修理のためにボトムケースを開けないでください。そのような操作は、機器お よび感電の危険を完全に理解している技術者のみが行うことができます。 計器ボトムケースまたは電池カバーを開く前に、測定対象の電線からテストプローブを取り

誤った読みによる起こった感電をを避けるために、  マークが表示されたら、電池を交換

柔らかい布に水か中性洗剤を少量含ませてを機器を清掃し、研磨剤や溶剤を使用しないで

本器を使用しない時は電源を切り、ファンクションスイッチをOFFの位置に戻してください。 製品を長期間使用しない場合は、製品の損傷を防ぐために電池を取り外してください。

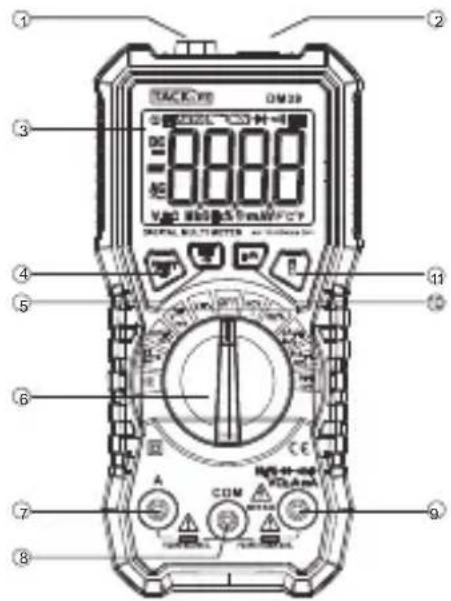

2.2スイッチ、ボタンや入力ソケットの説明

SELECT/V.F.Cボタン：機能の選択

HOLD/ボ タ ン：測定している表示値を保持（ホールド）します。ボタンを2秒以上押すと、表示器 にバックライトが点灯します。再度このボタンを押すと消灯します。 HZ/%ボタン：周波数とデューティ比の交換

SELECT/V.F.Cボタン：機能の選択。

ボ タン：懐中電灯を開閉します。 OFFキー：電源をオフにします。 VΩμA,mA Hz% 入力ソケット：電圧、抵抗、電流μAとmA、周波数、デューティ比、ダイオード、 導通、キャパシタンの入力端子 COMソケット：公共入力端子。 A ソ ケ ット：10A電流入力端子74 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

範囲全体の過負荷保護。 最大入力電圧：600VDC或600AC（有効値） 使用高度：2000m以下 表示部：LCD 最大表示値：5999術。 - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

2.2スイッチ、ボタンや入力ソケットの説明

SELECT/V.F.Cボタン：機能の選択

HOLD/ボ タ ン：測定している表示値を保持（ホールド）します。ボタンを2秒以上押すと、表示器 にバックライトが点灯します。再度このボタンを押すと消灯します。 HZ/%ボタン：周波数とデューティ比の交換

SELECT/V.F.Cボタン：機能の選択。

ボ タン：懐中電灯を開閉します。 OFFキー：電源をオフにします。 VΩμA,mA Hz% 入力ソケット：電圧、抵抗、電流μAとmA、周波数、デューティ比、ダイオード、 導通、キャパシタンの入力端子 COMソケット：公共入力端子。 A ソ ケ ット：10A電流入力端子 3.仕様 3.1概要75 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス 極性表示：自動切換、マイナス入力時にʻ-ʼのみ表示 オーバー表示：'0L'または'-0L'を表示。 サンプルレート：約0.4秒/回 単位表示：機能および電量を表示する。 オートパワーオフ：1５分 電源：1.5Vx3AAA电池。 電池消耗警告:表示部に のマークは表示 温度係数：0.1×確度/℃未満。 作業温度と湿度：0〜40℃/32〜104℉、45%-80%RH 保存温度と湿度：-20〜60℃/-4〜140℉、45%-80%RH サイズ：147×71×45mm 質 量：约190g（電池を含まない） 1.非正弦波信号の測定中、平均応答の伝統的な方法より実効値測定方法のエラーは小さい

RMSメーターを正確に非正弦波信号を測定することができるが、AC機能下、入力信号（AC電

圧プロファイル、短絡入力端子）の非存在下で測定された場合は、クランプは、1から50文字 の間である読書を示します。これらの偏差は、通常の測定値です。指定された測定範囲内で は、彼らは、交流電流を測定するマルチメーターの精度に影響を与えません。 RMS入力信号を測定する時、特定のレベルに達する必要があります。従って、交流電圧と電流 範囲は、フルスケールの2％〜100％の間で指定されました。 測定されたAC測定の精度を確保するため、入力信号は： ﹣交流電圧：13mV以上の交流電 - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

（1.2%rdg+3dgt） （1.2%rdg+3dgt） （1.2%rdg+5dgt） （1.2%rdg+5dgt） （1.5%rdg+5dgt）77 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

600Ω 6kΩ 60kΩ 600kΩ 6MΩ 60MΩ

0.1Ω 0.001kΩ 0.01kΩ 0.1kΩ 0.001MkΩ 0.1MΩ

ダイオードの順方向電圧の近似値を示します。

-順直流電流1mA -逆直流電圧約3V -過負荷保護：250VDC又はAC（有効値）78 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

測定される線の抵抗が≤30Ω場合、計器のブザーは鳴ります。

0.01Hz 0.1Hz 0.001kHz 0.01kHz

0.01Hz 0.1Hz 0.001kHz 0.01kHz 0.1kHz 1kHz 10kHz

-測定範囲：10Hz〜10kHz -入力電圧範囲：≥0.2VAC（有効値）（測定周波数の増加に伴い、入力電圧が増加されます）

過負荷保護：250VDC或又はAC（有効値）-測定信号：Vpp3V交流信号79 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

600µA 6000µA 60mA 600mA 10A

600µA 6000µA 60mA 600mA 10A

（1.5%rdg+5dígitos） （3.0%rdg+5dígitos）

過負荷保護：µAやmA測定範囲用保護チューブ FF600mA/700V A 測定範囲用保護チューブ： F10A/700V。測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。 電流測定は、前回の測定が完了してから1分後に行うものとします。

1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。 読み取りを保持する必要がある場合は、“HOLD”ボタンを押すと、その時点の表示値をホール

再度“HOLD”ボタンを押すと、ホールド状態は解除されます。 電源投入後の任意のギア、照明が必要ある場合は、“”タンを押すと、懐中電灯が点灯します。 再度“”ボタンを押すと懐中電灯が消灯します。 ACモードで“SELECT/ V.F.C” ボタンを2秒以上押すと，V.F.C測定モードになり、表示部にV.F.C 記号を表し、可変周波数を測定できます。再度このボタンを2秒以上押すと、V.F.C測定モード を離れ、表示部でV.F.C記号を消えます。 AC&DC電圧測定する時、“SELECT/V.F.C”ボタンを押してACとDCの電圧測定モードを切り替

電流測定する時、“SELECT/V.F.C”ボタンを押してACとDCの電流測定モードを切り替えます。

抵抗、ダイオードや導通測定する時、“SELECT/ V.F.C”ボタンを押して抵抗、ダイオードや導通

“HOLD/”ボタンを2秒以上押すとバックライトが点灯したり、消灯します。30秒で自動消灯

電源ON時からスイッチやボタン操作が行われない時、省電のために約10分後に自動的に電 源が切れ表示が全て消えます。 いずれかのボタンを押すだけで復帰します。

電源ON時“SELECT/V.F.C”ボタンを押して、警告ブザーが5回鳴り、オートパワーオフ機能が消

えます。電源オフしてリブート後オートパワーオフ機能が戻ります。 4.2懐中電灯

4.4機能交換 4.5バックライト 4.6オートパワーオフ 4.使用について 4.1データホールド

1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

1.ロータリースイッチをNCVの位置に回し、NCVセンサーを測定対象物に近つけます。110V（

RMS）以上の交流電圧を検出すると、ブザー音が出てます。 ブザー音が出ませんですけど、電圧はある可能性があります。非接触電圧測定の機能で電圧 はあるかどうかと判断することはおすすめません。検出動作には、異なるソケット設計や絶縁 厚さタイプなどの要因によって影響を受ける可能があります。 電圧がメーターの入力端子に入力されたり、外部の干渉源（懐中電灯やモーターなど）があ ると、誘起電圧の存在による非接触電圧検出を引き起こす可能性があり、警告ブザーが鳴り

ファンクションスイッチをVにセットします。黒いプラグをCOM端子に、オレンジプラグを"" 入力端子に差し込みます。テストプローブの別の2つの端を使用して、測定する回路の電圧を 測定します（被測定回路に並列接続する）。LCD画面に電圧値を読み込みます。直流電圧測定 を試みると、オレンジテストプローブに接続されている圧極性が表示されます。 ファンクションスイッチをVにセットします。黒いプラグをCOM端子に、オレンジプラグを"" 入力端子に差し込みます。テストプローブの別の2つの端を使用して、測定する回路の電圧を 測定します（被測定回路に並列を接続する）。LCD画面に電圧値読み込みます。 ファンクションスイッチをにセットします。黒いプラグをCOM端子に、オレンジプラグを"V" 入力端子に差し込みます。テストプローブの別の2つの端を使用して、測定する回路の電圧を 測定します。LCD画面に抵抗値を読み込みます。

ファンクションスイッチをにセットします。SELECT/V.F.Cボタンを押して、導通測定に切り

替えます。黒いプラグをCOM端子に、オレンジプラグを ""入力端子に差し込みます。テストプ ローブの別の2つの端を使用して、測定する回路の抵抗を測定します。導通測定する時、測定 された抵抗が50Ω以下の場合、ビープ音が連続して鳴ります。

4.7NCV(非接触電圧測定) 4.8直流電圧測定 4.9交流電圧測定 4.10抵抗測定 4.11導通測定 注 意：82 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。

1.ファンクションスイッチをにセットします。SELECT/V.F.Cボタンを押して、ダイオード測

定に切り替えます。黒いプラグをCOM端子に、オレンジプラグを"Ω"入力端子に差し込みます 。テストプローブの別の2つの端を使用して、測定するダイオードを測定します。LCD画面にダ イオードの順バイアス電圧を読み込みます。 ファンクションスイッチを“”にセットします。黒いプラグをCOM端子に、オレンジプラグを “”入力端子に差し込みます。テストプローブの別の2つの端を使用して、測定する容量を測 定します。LCD画面に容量値を読み込みます。 1.ファンクションスイッチをHz/%にセットします。黒いプラグをCOM端子に、オレンジプラグ を"Hz"入力端子に差し込みます。テストプローブの別の2つの端を使用して、測定する周波数 を測定します。LCD画面に周波数を読み込みます 測定された回路の電源を切ります。回路上のすべての高電容量を放電して、ロータリースイッ チを適切な位置に回します。（uA,mA又はA）SELECT/V.F.Cボタンを押してDC/AC電流機能 を切り替えます。黒いプラグをCOM端子に差し込みます。測定電流が600mA未満の時は、テ ストプローブをオレンジでmA入力ソケットに接続します。 測定電流が600mA〜10Aの場合 は、テストプローブをオレンジの10A入力ソケットに接続します。 測定回路を切断します。黒いテストプローブを切断回路の終端（電圧は低い）に接続し、オレ ンジテストプローブを切断回路の終端（電圧が高い）に接続されます。回路に電源を接続し、 表示部に測定値を読み取ります。表示部に「OL」のみが表示されている場合は、入力が測定 範囲を超えていることを示します。ロータリースイッチをより高い測定範囲に回してください。 警告メーターの電池カバーを開く前に、感電を避けるために、測定中の回路からテストプロ ーブを取り外してください。 表示部に“”のマークは表示されますと、早めに電池を交換してください。 電池ふた止めネジをドライバで外します。 古い電池を交換してください。 4.13容量測定

4.14周波数/デューティ比測定 4.15交流、直流電流測定

4.12ダイオード測定83 1.3記号説明 危険（重要な情報、マニュアルを参照。) 活線状態の電路に着脱するできること。 二重絶縁で保護されていること（カテゴリーII）

CAT Ⅱ IEC-61010-1規格過電圧（設置）レベルⅡ、汚染度2、CAT Ⅱは電圧保護を提供耐える

インパルスのレベルを指します。 欧州共同体規格に準拠。

1.4メンテナンス - 入力抵抗：*レンジ≥100MΩ、**レンジ≥1GΩ、ほかのレンジの入力抵抗は全部10MΩ（*/**レ ンジの回路は不安定な数字を表示します。ロードを接続する後≤1文字に安定になります）。最 大入力電圧：600VDC

-入力抵抗：ほかのレンジの入力抵抗は全部10MΩ（*/**レンジの回路は不安定な数字を表示し ます。ロードを接続する後≤1文字に安定になります）。RMS表示，周波数：45~1KHz（V.F.C 45~400Hz）確度範囲：5%~100%レンジ，短路は<10ワードベース数を読み取ることを許します。 完全な値でACクレスト・ファクタは3.0>に達します(600Vレンジ以外，フルスケール値の変更は 1.5)最大入力電圧：600VAC（有効値）

-開回路電圧：約0.4V -過負荷保護：250VDC又はAC（有効値）

-過負荷保護：250VDC又はAC（有効値）

過負荷保護：µAやmA 測定範囲用保護チューブFF600mA/700V A 測定範囲用保護チューブ F10A/700V。 周波数範囲：50~60Hz 測定電流が5Aを超える場合、連続測定の持続時間は10秒を超えてはなりません。電流測定は、 前回の測定が完了してから1分後に行うものとします。 4.電池ふたを元どおりねじ止めします。

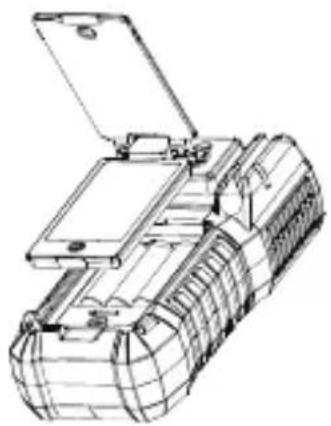

電池の極性を間違えないようにしてください。 5.2テストプローブの交換

テストプローブを交換する時は、同じまたは同級のテストプローブを使用する必要があります。 テストプローブは良好な状態でなければならず、プローブのクラスは1000V10Aです。 テストプローブの絶縁層が傷ついたり、リードの金属線が露出している場合は、テストプローブ を交換する必要があります。 Shenzhen Temie Technology Co., Ltd. Web: www.tacklifetools.com Facebook: www.facebook.com/Tacklife.US E-mail: [e-mail] ADD: No.31, Qing Linxi Road, Longgang District, Shenzhen, Guangdong, China 518172 Made in China
