DM08 - Multimètre Tacklife - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Tacklife
Modèle	DM08
Dimensions	Environ 150 x 75 x 35 mm
Poids	Environ 200 g (avec piles)
Alimentation	2 piles AAA (1,5 V)
Tension maximale	600 V AC/DC
Courant maximal	10 A (fusible protégé)
Résistance maximale	20 MΩ
Fonctions principales	Mesure de tension AC/DC, courant continu, résistance, continuité sonore, test de diode
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	CAT II 600V, double isolation
Pièces détachées	Piles AAA, fusible de rechange (F 10A/250V)
Réparabilité	Remplacement des piles et du fusible par l'utilisateur
Accessoires inclus	Piles, cordons de mesure, manuel d'utilisation
Garantie	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - DM08 Tacklife

Comment mesurer une tension continue avec le Tacklife DM08 ?

Tournez le sélecteur sur la position V⎓ (tension continue). Branchez le cordon rouge sur la prise VΩmA et le noir sur COM. Placez les pointes de test aux bornes du circuit. La valeur s'affiche sur l'écran.

Que signifie l'affichage 'OL' ?

'OL' signifie Over Load (surcharge). Cela indique que la valeur mesurée dépasse la plage sélectionnée ou que le circuit est ouvert (résistance infinie).

Comment tester la continuité d'un fil ?

Placez le sélecteur sur la position continuité (symbole du haut-parleur). Branchez les cordons. Touchez les deux extrémités du fil. Si la résistance est inférieure à 50 Ω, un bip sonore retentit.

Quelle pile utiliser pour le DM08 ?

Le multimètre utilise 2 piles AAA de 1,5 V. Ouvrez le compartiment à l'arrière pour les remplacer.

Comment changer le fusible ?

Débranchez les cordons et retirez les piles. Ouvrez le boîtier. Remplacez le fusible grillé par un fusible de même type : F 10A/250V. Refermez le boîtier.

Le DM08 peut-il mesurer le courant alternatif ?

Non, ce modèle ne mesure que le courant continu (A⎓). Pour le courant alternatif, utilisez la pince ampèremétrique appropriée.

Comment utiliser la fonction test de diode ?

Tournez le sélecteur sur le symbole diode (flèche avec barre). Branchez les cordons. Placez la pointe rouge sur l'anode et la noire sur la cathode. L'écran affiche la tension de seuil (environ 0,6 V pour une diode silicium).

Quelle est la précision du DM08 ?

La précision dépend de la plage. Par exemple, en tension DC : ±(0,5% + 3 digits). Consultez le manuel pour les spécifications détaillées.

Comment nettoyer le multimètre ?

Utilisez un chiffon sec et doux pour essuyer le boîtier. N'utilisez jamais de solvants ou de produits abrasifs.

Que faire si l'écran n'affiche rien ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous que le sélecteur est sur une position valide. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI DM08 Tacklife

Le multimètre numérique (ci-après dénommé DM08) est un multimètre poche et multifonctionnelle, utilisant des piles AAA 1.5Vx3. Et cette con - ception de produit adapte le moulage à deux injections dont l'aspect est exquis, décent et stable. Son composant est fabriqué en ABS plastique. Ce compteur corresponde aux exigences techniques du multimètre num - érique GB / T 13978-92 et à l'exigence de sécurité du compteur de mesure électronique GB4793.1-1995 (IEC-61010-1: 2001). son niveau de pollution est II, et sa norme de surtension est le CAT II 600V. Il peut être largement utilisé dans les écoles, les instituts de recherche, les usines et les entreprises et d'autres domaines sociaux.

Attention

Les personnes qui utilisent ce compteur devraient y accorder beaucoup d'attention, car l'utilisation incorrecte pourrait causer des chocs électriques ou des dommages au compteur. Suivez les règles de sécurité et les mesures de sécurité spécifiées dans le mode d'emploi.

Pour utiliser pleinement les fonctions du compteur et pour assurer la sécurité, veuillez suivre attentivement l'utilisation de cette section (chapitre).

2. Informations de sécurité

Afin d'éviter les blessures causées par un choc électrique et les dommages au compteur, l'utilisateur doit faire attention aux consignes de sécurité suivantes:

• Ne mesurez aucune tension au-delà de la plage de mesure spécifiée.
• Bien qu'il existe une fonction de protection interne du circuit dans la mesure de la résistance, ne pas entrer la haute tension (100 V ou plus) à la gamme de la résistance.
• Vérifiez si le fil d'essai est endommagé ou si ses pièces métalliques sont exposées.
• Évitez d'utiliser le compteur sous le soleil direct ou dans un environnement à haute température.
• Faites attention à la possibilité d'un choc électrique lors de la mesure de la tension au-dessus de 30V AC ou 50V DC

Symbole électrique:

	Tension dangereuse		Connexion au sol
~	AC		Avertissement, voir les conseils dans le manuel.
	DC		Double isolation
	AC or DC		Fusible

3. Présentation du produit

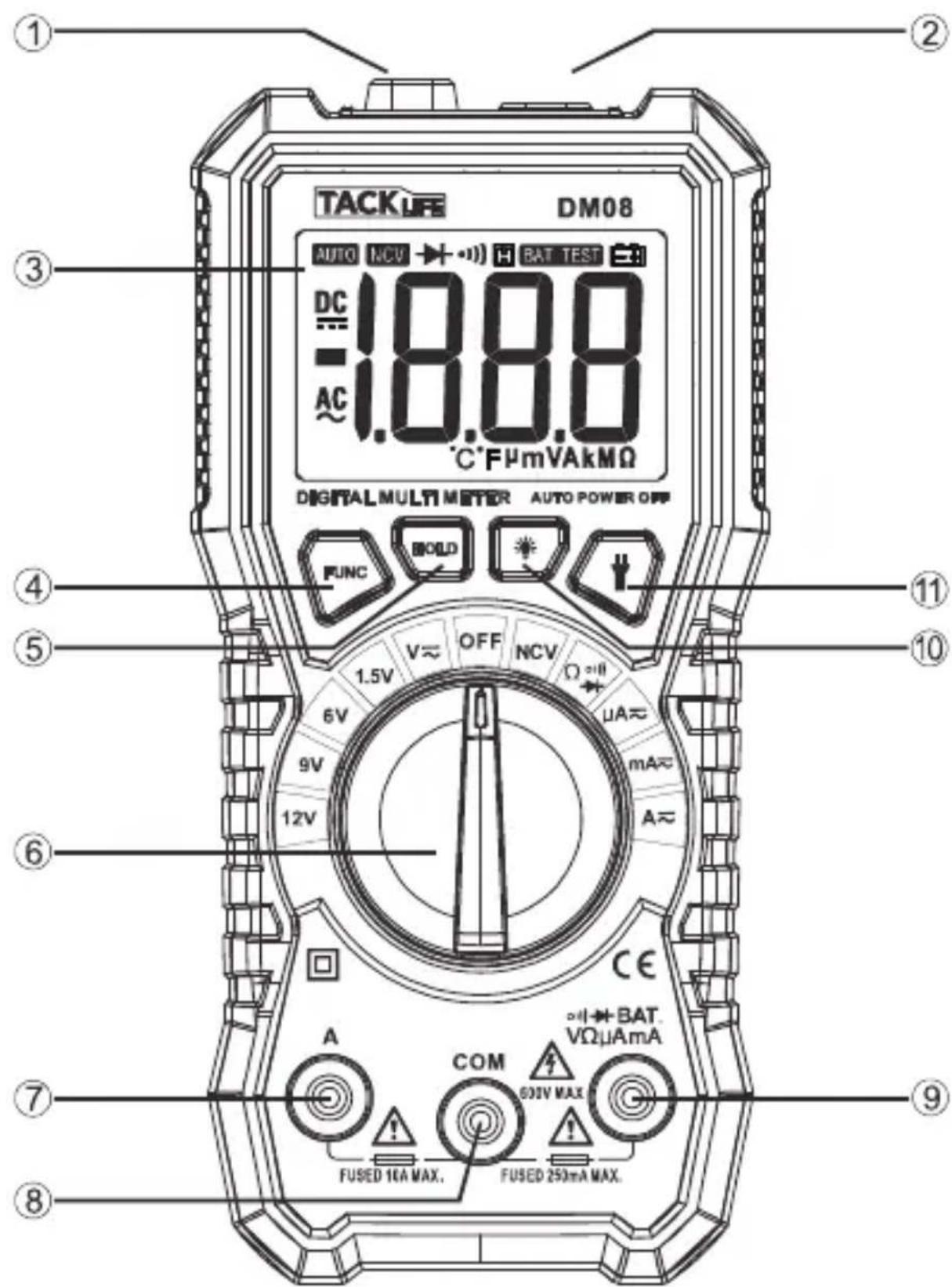

3.1 Apparence et description du produit

1. Zone de détection sans contact	2. Lampe de poche	3. LCD
4. Commutateur de fonction "FUNC"	5. Bouton de maintien des données "HOLD"	6. Interrupteur de gamme de fonction
7. Entrée 10A	8. Entrée "COM"	9. Entrée "V / Ω / μA / mA / ⚠/ Ⓤ/ BAT"
10. Bouton de rétro-éclairage	11. Bouton de lampe de poche

3-2. Boutons de fonction

Boutons	Fonction
FUNC	À la gamme de courant et tension, appuyez sur le bouton "FUNC", la mesure du compteur bascule entre AC et DC. À la gamme de diode, de continuité et de résistance, appuyez sur le bouton "FUNC", la mesure du compteur se déplace entre eux.
HOLD	Dans n'importe quel cas de mesure, lorsque vous cliquez sur la touche "HOLD", l'écran LCD affiche "H", et le compteur maintient le résultat de la mesure et entre en mode de maintien de la mesure.Ensuite, cliquez à nouveau sur la touche "HOLD", le compteur sortira du mode de mesure et affichera les résultats de mesure actuels.
	Appuyez sur le bouton " [IMAGE]" pendant 2 secondes pour allumer le rétroéclairage et 2 secondes supplé - mentaires pour éteindre
	Appuyez sur le bouton " [IMAGE]" pour allumer la lampe de poche et appuyez de nouveau sur pour éteindre.

4. Spécifications techniques.

4-1. Les caractéristiques générales

• Gamme manuelle, la gamme complète est le compte de 1999.
  • Affichage: écran LCD 3.1 / 2 bits
• Protection contre les surcharges: mesure de résistance avec PTC pour protéger le circuit.
  • HOLD: fonction de maintien de données
  • Affichage de basse tension de la batterie
• Arrêt automatique: l'écran LCD du compteur n'affichera pas pendant

environ 15 minutes sans aucune opération, puis le compteur entrera dans l'état de repos de la micro-alimentation. Pour réveiller le compteur pour qu'il fonctionne de nouveau, il suffit de tourner n'importe quel bouton de sélection ou d'appuyer sur n'importe quel bouton.

• Alimentation: batterie 1.5V AAA × 3
• Température de travail et humidité: 0 \~ 40 °C / 32 \~ 104 °F, 45% -80% HR
- Température et humidité de stockage: -20 \~ 60 °C / -4 \~ 140 °F, 45% -80% HR
- Niveau de sécurité: IEC61010-1, CAT II 600V
- Dimensions: (L×W×H) et poids: 147 × 71 × 45mm, environ 190g (sans batterie)

[Accessoires]:

1. Manuel de l'utilisation un
2. Carte de garantie un
3. Style de test un set
4. Batterie AAA 3x 1.5V

4-2. Caractéristiques électriques

Précision: ± (a% lecture + chiffres), 12 mois de garantie (Température ambiante: 23 ± 5 °C humidité relative: <75%)

4.2.1 DC voltage

Gamme	Résolution	Précision
200mV	0.1mV	± (0.5%lecture+2 chiffres)
2V	0.001V
20V	0.01V
200V	0.1V
600V	1V	± (0.8%lecture+2 chiffres)

Impédance d'entrée: 10MΩ

Tension d'entrée maximale: 600 V DC (RMS)

4.2.2 Tension AC (50Hz-400Hz)

Gamme	Résolution	Précision
2V	0.001V	± (1%lecture+3 chiffres)
20V	0.01V
200V	0.1V
600V	1V	± (1.2%lecture+3 chiffres)

* Impédance d'entrée: 10MΩ
* Réponse: valeur moyenne (RMS des ondes sinusoidales)
* Tension d'entrée maximale: 600 V AC (RMS)

4.2.3 Résistance

Gamme	Résolution	Précison
200Ω	0.1Ω	± ( 0.8% lecture+2 chiffres )
2KΩ	0.001KΩ
20KΩ	0.01KΩ
200KΩ	0.1KΩ
2MΩ	0.001MΩ
20MΩ	0.01MΩ	± ( 1% lecture+2 chiffres )

4.2.4 Diode

Gamme	Résolution	Précision
	0.001V	Affiche la valeur approximative de la tension directe de diode

* Le courant DC direct : environ 1mA
* La tension AC inverse: environ 1.48V

4.2.5Continuité

Gamme	Précision
	Si la résistance de la ligne mesurée est inférieure à 100 Ω, le buzzer sonnera pour indiquer.

* Tension de circuit ouvert: environ 0,5 V

4.2.6 Courant DC

Gamme	Résolution	Précision
200μA	0.1μA	± (1.5% lecture + 3 chiffres)
2000μA	1μA
20mA	0.01mA
200mA	0.1mA
10A	0.01A	± (2.0% lecture + 5 chiffres)

* Protection contre les surcharges: μGamme A/mA: F250mA (Coups rapides),
Gamme 10A : fusible F10A (coups rapides),
* Courant d'entrée maximum: prise mA: 250mA, prise 10A: 10A.

4.2.7 Courant AC (50Hz-400Hz)

Gamme	Résolution	Précision
200μA	0.1μA	± (1.5% lecture+4 chiffres)
2000μA	1μA
20mA	0.01mA
200mA	0.1mA
10.00A	0.01A	± (2.5% lecture+5 chiffres)

* Protection contre les surcharges: μGamme A/mA: F250mA (Coups rapides), Gamme 10A : fusible F10A (coups rapides),
* Courant d'entrée maximum: prise mA: 250mA, prise 10A: 10A.

4.2.8 Test debatterie

Gamme	Résolution	Charge intégrée
1.5V	0.001V	1.8KΩ
6V	0.01V	150Ω
9V	0.01V	910Ω
12V	0.01V	62Ω

* Protection contre les surcharges: F250mA (coups rapides)

5. Utilisation

5.1 Test de tension DC / AC

1. Tourner le commutateur rotatif à v≈, la tension par défaut est une tension continue, la tension alternative doit être commutée par appuyer sur le bouton "FUNC". Connecter respectivement le fil d'essai noir et le fil d'essai orange à la prise d'entrée "COM" et "V". Utiliser les deux autres

bornes du câble d'essai pour mesurer la valeur de la tension du circuit sous test (parallèlement au circuit sous test ), l'écran LCD du compteur affichera la valeur de la tension. Lors de la mesure de tension continue, l'écran du compteur affichera simultanément la polarité de la tension qui est connectée par le cordon d'essai orange.

5.2 Test de résistance

Tourner le commutateur rotatif à Ω. Lorsque l'écran du compteur affiche "OL", il indique que l'entrée est en circuit ouvert, c'est-à-dire qu'il n'y a pas de résistance connectée avec le compteur). Connecter respectivement le fil d'essai noir et le fil d'essai orange à la prise d'entrée "COM" et "V". Utiliser les deux autres bornes du câble d'essai pour mesurer la valeur de la résistance du circuit sous test (parallèlement au circuit sous test). L'écran LCD du compteur affichera la valeur de la résistance.

5.3 Test de diode

Tourner le commutateur rotatif à Ω ^♦♦ , commuter à la gamme de diode ➤ en appuyant sur le bouton "FUNC". Connecter respectivement le fil d'essai noir et le fil d'essai orange à la prise d'entrée "COM" et "V", et connecter les deux autres bornes du câble d'essai à la polarité négative et positive, l'écran du compteur affichera la valeur de la mesure de diode polarisée en direct. Si le cordon de test a connecté la polarité opposée avec le compteur, l'écran du compteur affichera "OL". Actuellement, une diode intacte devrait générer une chute de tension directe de 0,5 V à 0,8 V. Mais la lecture de la tension de polarisation inverse dépendra du changement des lectures de résistance dans l'autre canal de deux aiguille de plomb de test.

5.4 Test de continuité du signal sonore

Tourner le commutateur rotatif à "Ω", commuter à la gamme de diode, "011) " en appuyant sur le bouton "FUNC". Connecter respectivement le fil d'essai noir et le fil d'essai orange à la prise d'entrée "COM" et "V". Utiliser les deux autres bornes du fil d'essai pour mesurer la valeur de la résistance du circuit de mesure. Lors de test de continuité, si la valeur de la résistance du circuit de mesure est inférieure à 100Ω, le buzzer produira des sons continuellement.

5.5 Test de courant AC/ DC

Couper l'alimentation du circuit, puis déchargez tous les condensateurs à haute tension sur le circuit testé, et tourner le commutateur rotatif à la gamme appropriée. Connecter le cordon d'essai noir à la prise d'entrée "COM", et le cordon d'essai orange à la prise d'entrée correspondant de courant relatif, et débrancher le circuit sous test. Brancher le cordon d'essai noir à la borne de circuit (la tension est basse), et le cordon d'essai orange à la borne du circuit (la tension est supérieure). La connection inverse du cordon d'essai rendra la lecture au nombre négatif, mais cela ne causera aucun dommage au compteur.

1. Mettre le multimètre sous tension, puis lire les lectures affichées. Si l'écran du compteur affiche simplement "OL", cela indique que la valeur d'entrée dépasse la plage de mesure sélectionnée. Le commutateur rotatif doit être à une plage plus élevée.

2. Couper l'alimentation du circuit mesuré. Décharger toutes les capaci - tances à haute tension. Déplacer le cordon d'essai du compteur et rest -aurer le circuit à sa forme originale.

Remarquer:

(1) Lors de la mesure du courant énorme entre 5A et 10A, le temps de

conduction ne doit pas dépasser 10 secondes afin d'éviter de générer les données instables à cause du chauffage.

(2) Lors des plusieurs des essais, l'intervalle de temps de chaque mesure doit être en 3-5 minutes, de sorte que la température du distributeur peut rétablir à la température ambiante.

5-6 NCV

Approcher le haut NCV du multimètre sur le conducteur, lorsque la tension d'essai est supérieure à 90V (RMS), la lampe de poche du compteur s'allume et le buzzer émet un bip pour indiquer.

Remarquer:

1. Même s'il n'y a pas de signe du compteur, la tension peut encore exister. Ne comptez pas sur un détecteur de tension sans contact pour déterminer s'il y a une tension sur le fil du compteur ou non. L'opération de détection peut être influencée par la conception de la prise électrique, l'épaisseur de l'isolation et d'autres facteurs différents.
2. En raison de la tension d'induction, lors de la tension à la borne d'entrée du compteur, le rétroéclairage du compteur s'allume.
3. Les sources d'interférence de l'environnement extérieur (comme la lampe de poche, le moteur, etc.) peuvent déclencher une détection de tension sans contact.

5-7 Test de tension de batterie

En raison de la charge intégrée, ne mesurez aucune tension de non-batterie afin d'éviter les chocs électriques ou de faire des dommages au compteur.

Tourner le commutateur rotatif à "Test Cell", l'écran LCD de compteur affichera "BAT TEST". Connecter respectivement le cordon d'essai noir et le cordon d'essai orange à la prise d'entrée "COM" et "V". Utiliser les

deux autres bornes du fil d'essai pour mesurer la valeur de la tension de batterie sous test (parallèlement au circuit sous test). L'écran LCD du multimètre affichera sa valeur de tension et la polarité de la tension du cordon d'essai orange.

6. Maintenance

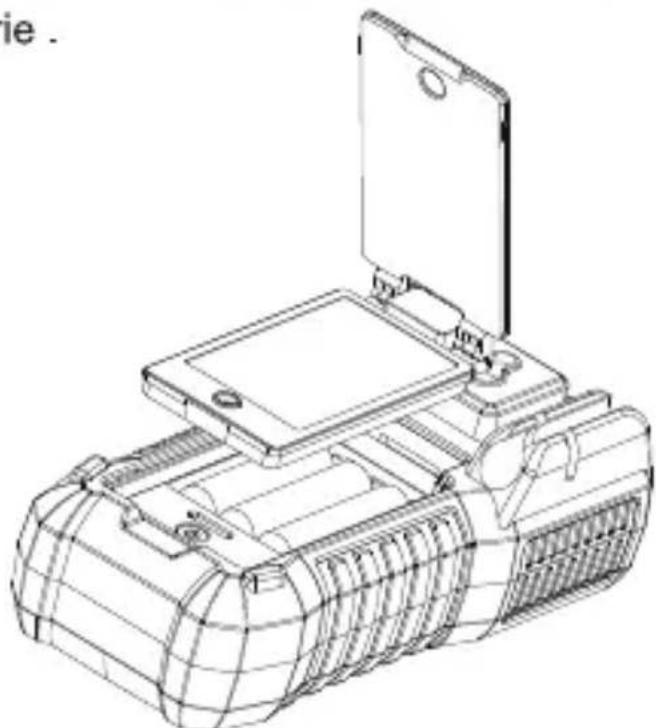

6-1 Remplacement de batterie

Attention

Pour éviter les chocs électriques, les utilisateurs doivent retirer le stylo de mesure du circuit de test avant d'ouvrir le couvercle de la batterie du compteur.

Si l'écran LCD du compteur affiche le symbole " ☐", il indique que vous devez remplacer sa batterie, pour éviter le dysfonctionnement du compteur.

1. débrancher le fil d'essai à l'écart du compteur, puis éteignez l'appareil. Ouvrir le couvercle de batterie avec un tournevis, puis retirez la batterie du compteur. Insérez la batterie de même type dans le compteur, et fixer le couvercle de batterie.

6-2. Remplacement des fusibles

Les étapes pour remplacer le fusible sont les suivantes:

1. Enlever le fil de test du compteur, puis éteindre l'appareil.
2. Enlever le couvercle du compteur avec un tournevis, et retirer le fusible cassé.
3. Insérez le fusible de même type, remettre le capot du compteur, fixez les vis du compteur et installez le capot de protection.

6-3. Nettoyage

Lorsque les utilisateurs doivent nettoyer la surface du compteur, utilisez un chiffon doux pour le nettoyer. Ne pas utiliser de solvants organiques qui peuvent corroder et dissoudre la coque du compteur.
