DE2427515 - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DE2427515 SIEMENS au format PDF.
| Marque | Siemens |
| Modèle | DE2427515 |
| Type de produit | Chauffe-eau instantané électronique |
| Puissance nominale | 24 kW ou 27 kW (réglable) |
| Tension nominale | 400 V triphasé |
| Protection par fusibles | 40 A |
| Section de câble minimale | 6 mm² |
| Débit à l'enclenchement | 2,6 L/min |
| Débit d'eau chaude (ΔT 12°C à 38°C) | 13,2 L/min (24 kW) ou 13,9 L/min (27 kW) |
| Débit d'eau chaude (ΔT 12°C à 60°C) | 7,2 L/min (24 kW) ou 7,6 L/min (27 kW) |
| Pression d'écoulement à l'enclenchement | 0,025 MPa (0,25 bar) |
| Pression nominale | 1,0 MPa (10 bar) |
| Résistance électrique spécifique minimale | 1 300 Ωcm à 15°C |
| Température maximale à l'entrée | 55°C (pour eau préchauffée) |
| Température de sortie réglable | 20°C à 60°C (par pas de 0,5°C) |
| Affichage | Écran numérique avec température et codes d'erreur |
| Classe de protection | I (raccordement à la terre obligatoire) |
| Indice de protection | IP? (non spécifié, usage intérieur) |
| Installation | Montage mural, local hors gel, circuit fermé |
| Accessoires spéciaux | Relais de délestage BZ 45L20, kit de montage BZ 45K23, prémélangeur thermostatique BZ 45T20 |
| Entretien et nettoyage | Nettoyer avec un chiffon humide, ne pas utiliser de nettoyeur vapeur ni produits abrasifs |
| Sécurité | Déconnexion de sécurité si température d'entrée >55°C, protection antigel, détection de bulles d'air |
| Garantie | Selon conditions du distributeur, preuve d'achat requise |
| Pays de fabrication | Non spécifié |
FOIRE AUX QUESTIONS - DE2427515 SIEMENS
Questions des utilisateurs sur DE2427515 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice DE2427515 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DE2427515 de la marque SIEMENS.
MODE D'EMPLOI DE2427515 SIEMENS

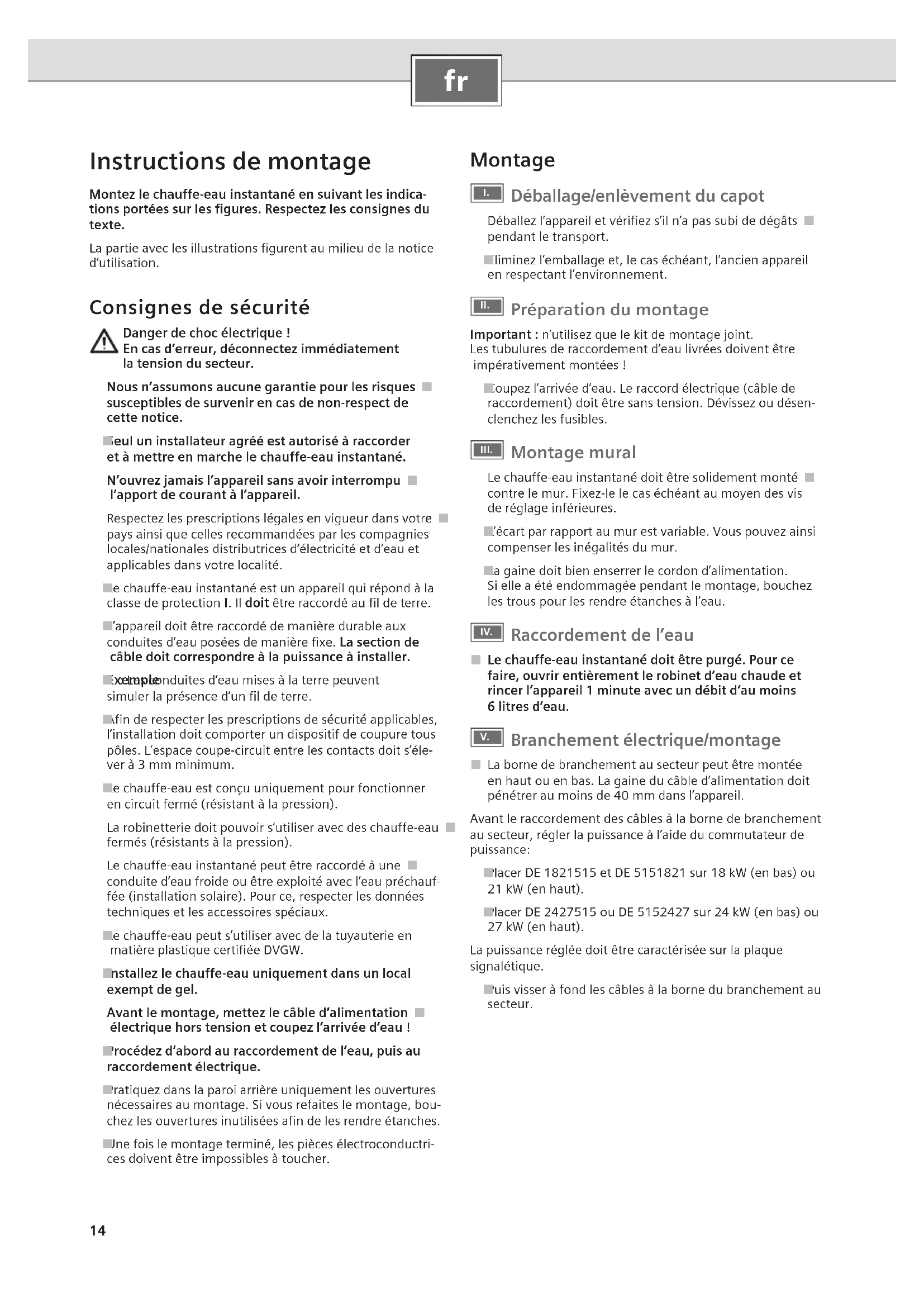

Instructions de montage
Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

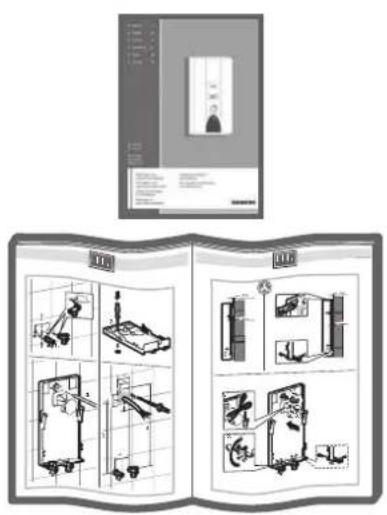

La partie avec les illustrations figurent au milieu de la notice d'utilisation.
Consignes de sécurité
Danger de chocoléctrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
eul un installer est autorise a raccorder et a metre en marche le chauffe-eau instantané.
N'ouvre jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.
Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.
e chauffe-eau instantané est un appeareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
appareil doit etre raccordede maniere durable aux conduites d'eau poses de maniere fixe. La section dcable doit correspondre a la puissance a installer.
Exemplienduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.
fin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.
e chauffe-eau est concu uniquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
Le chauffe-eau instantané peut être raccordé à une conduite d'eau froide ou être exploité avec l'eau préchauffée (installation solaire). Pour ce, respecter les données techniques et les accessoires spéciaux.
e chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Installez le chauffe-eau uniquement dans un local exempt de gel.
Avant le montage, mettez le cable d'alimentation électrique hors tension et coupe l'arrivee d'eau !
Procedez d'abord au raccordement de I'eau, puis au raccordement electrique.

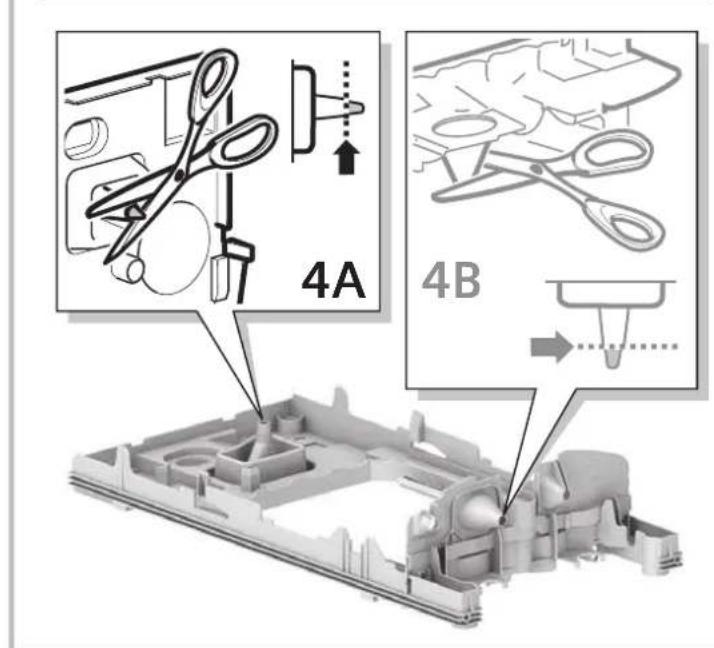

Ratiquez dans la paroi arriere uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pieces électroconductrices doivent être impossibles à toucher.
Montage

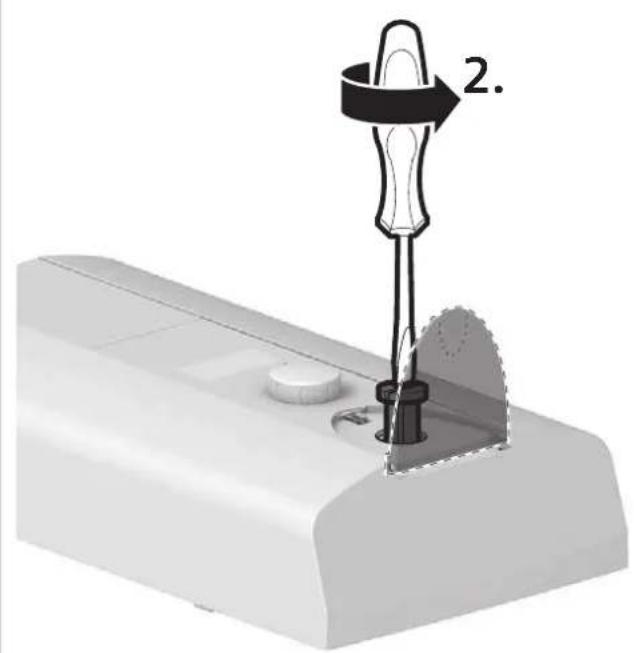

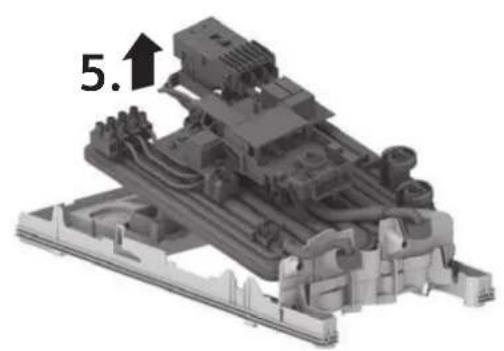

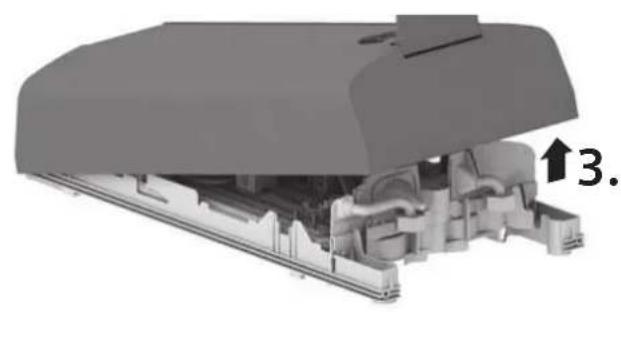

Déballage/enlèvement du capot
Déballez l'appareil et vérifie s'il n'a pas subi de dégats pendant le transport.
liminez l'emballage et, le cas échéant, l'ancien apparéil en respectant l'environnement.

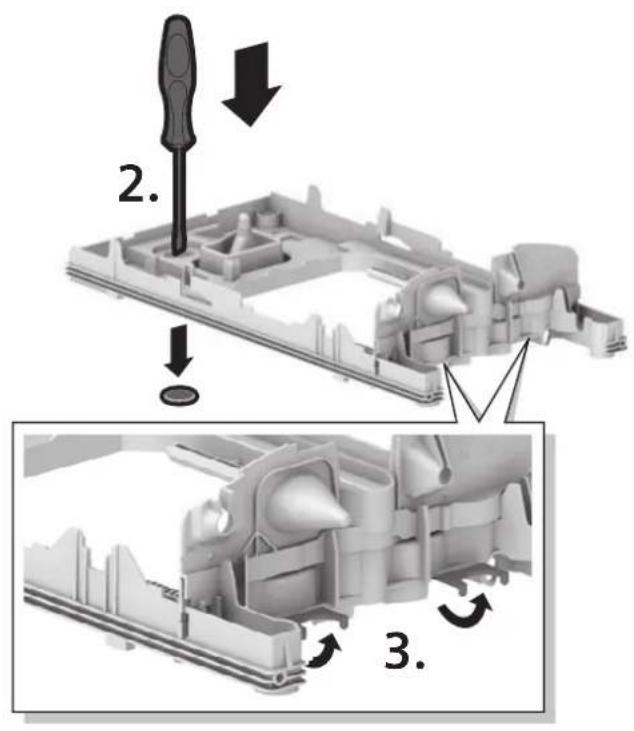

II. Préparation du montage

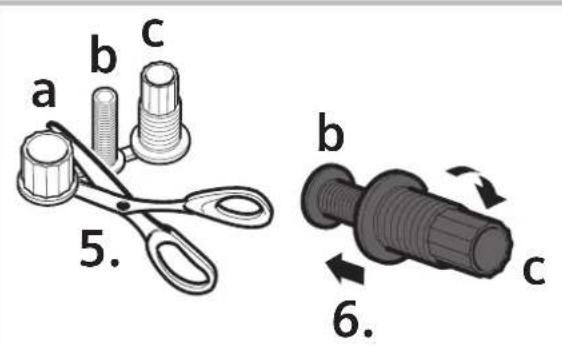

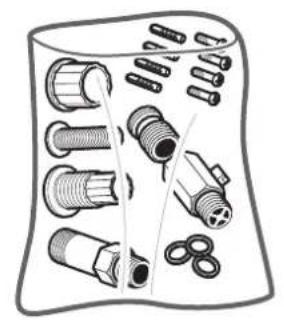

Important: n'utilise que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être impérativement montées!
Coupez l'arrivee d'eau. Le raccord electrique (cable de raccordement) doit etre sans tension.Devissez ou desenclenchez les fusibles.

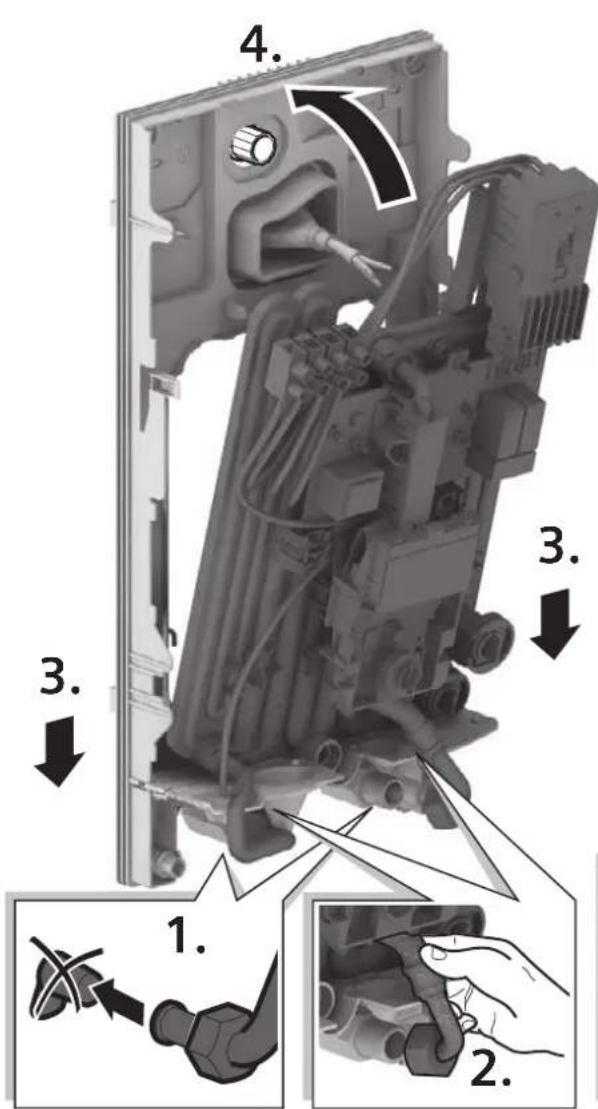

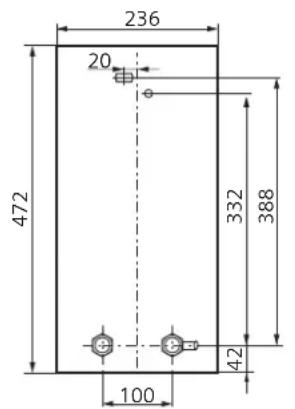

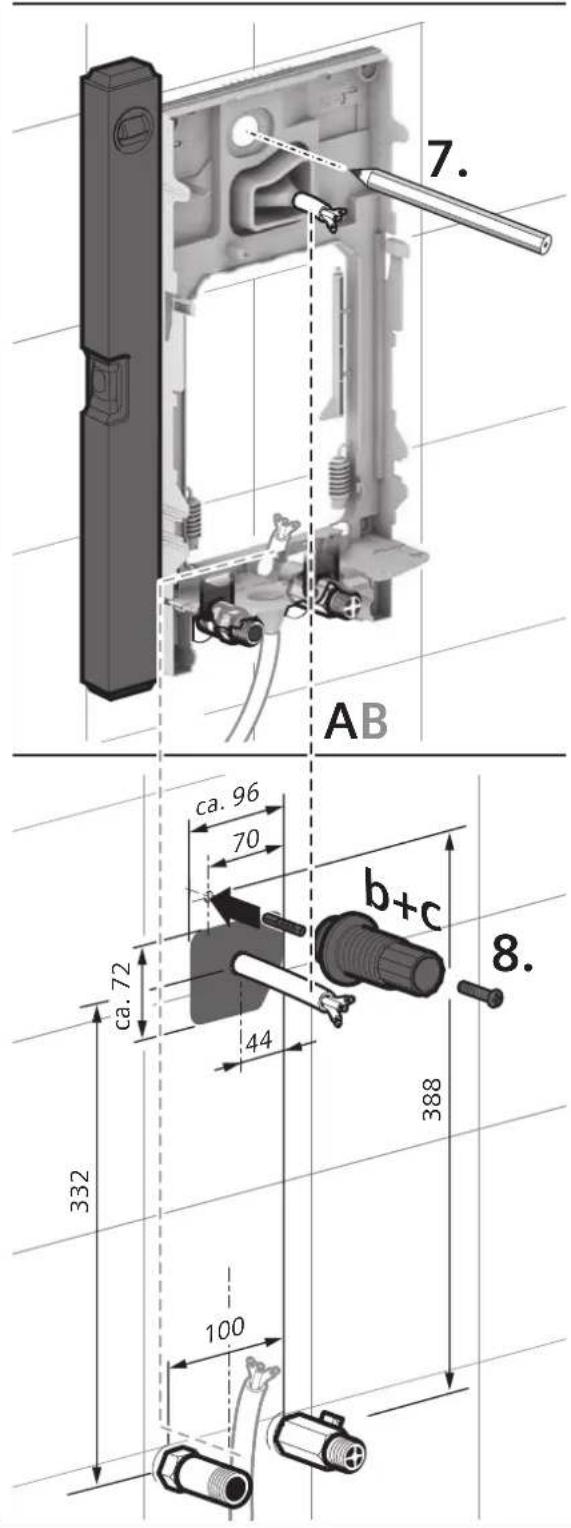

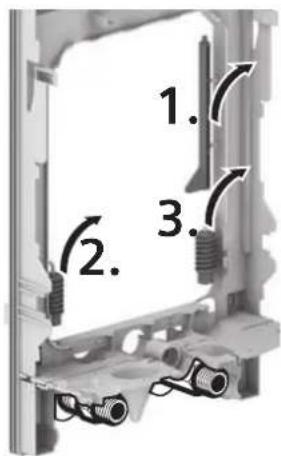

Montage mural

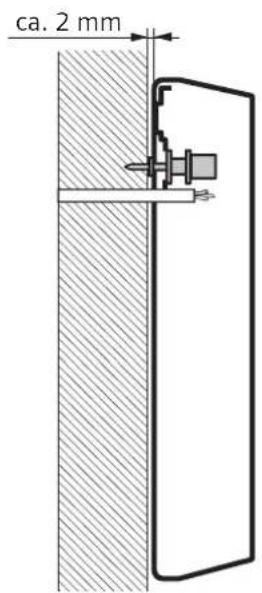

Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures.

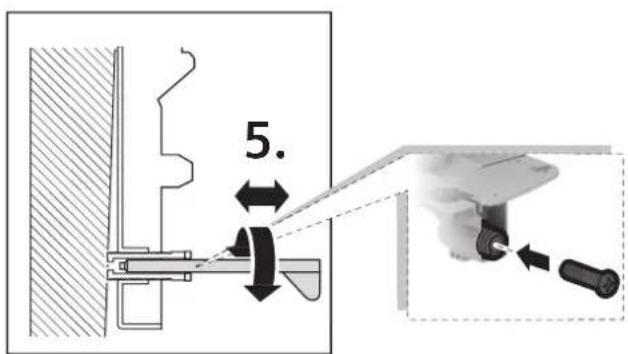

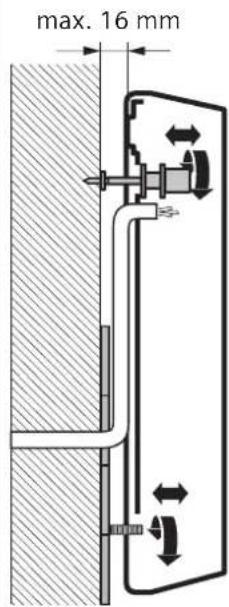

Écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.

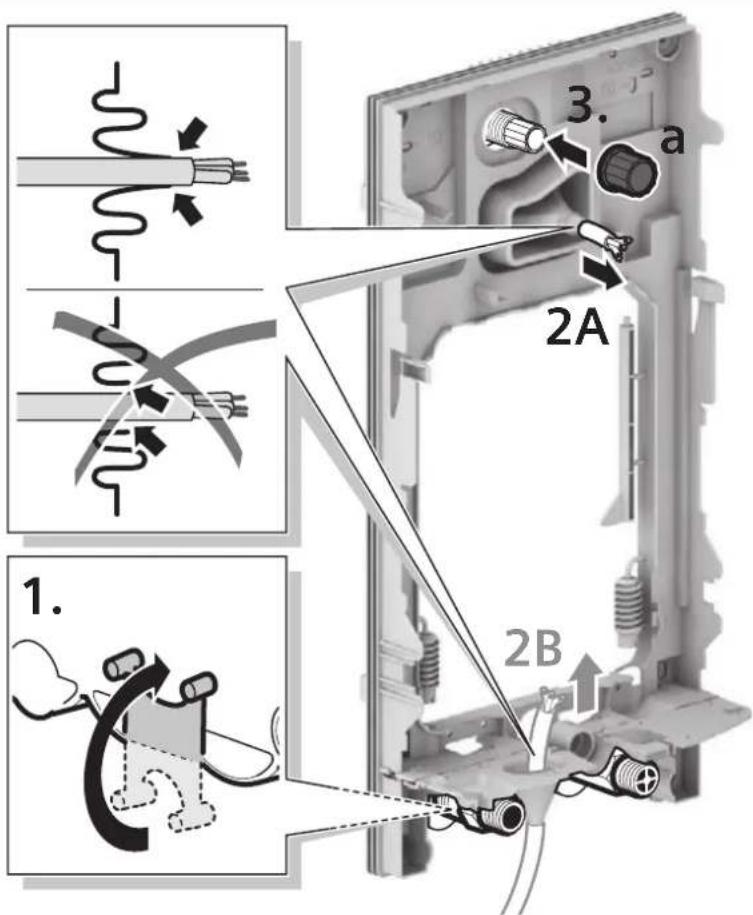

a gaine doit bien enserrer le cordon d'alimentation. Si elle a ete endommagee pendant le montage, bouchez les trou s pour les rendre etanches a I'eau.

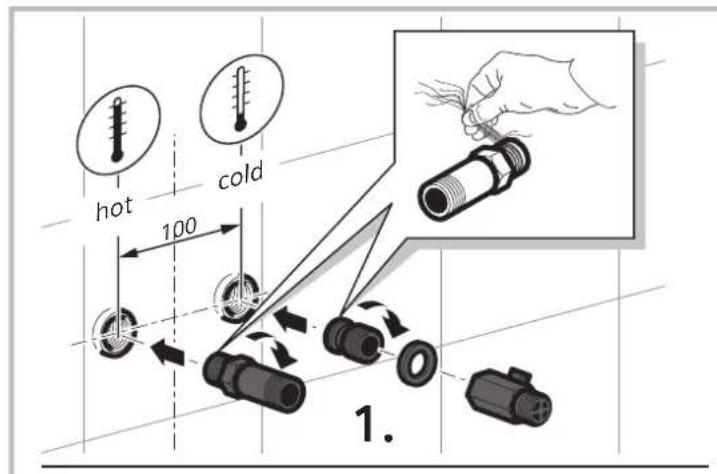

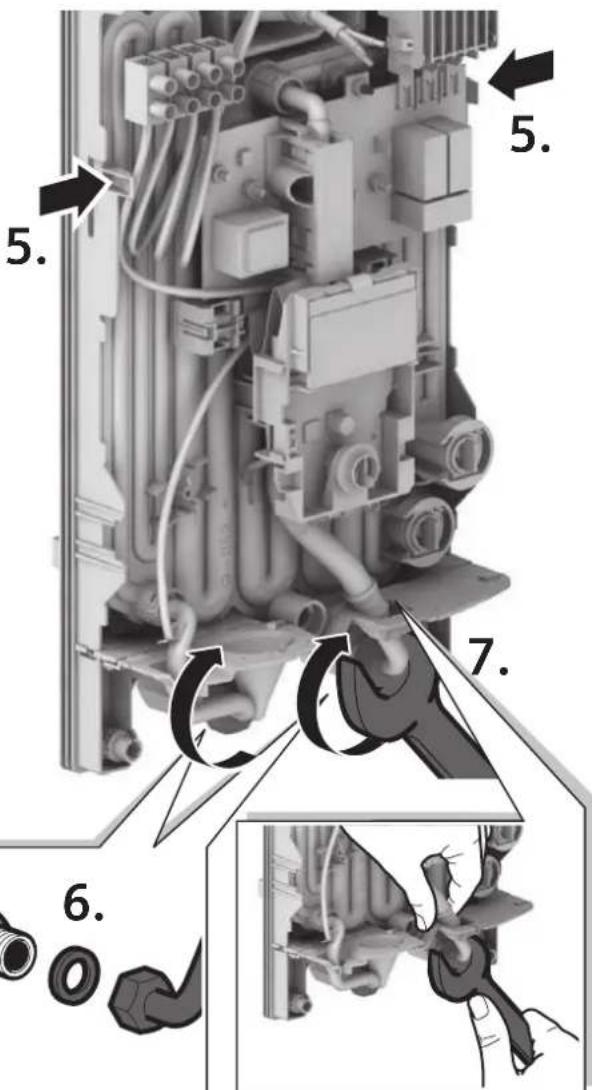

IV. Raccordement de I'eau
Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.
v. Branchement électrique/montage

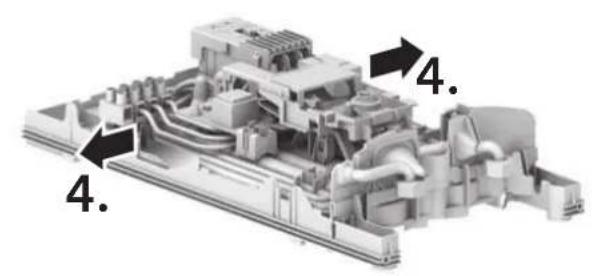

La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du cable d'alimentation doit pénétre au moins de 40 mm dans l'appareil.
Avant le raccordement des cables à la borne de branchement au secteur, régler la puissance à l'aide du commutateur de puissance:
lacer DE 1821515 et DE 5151821 sur 18kW (en bas) ou 21kW (en haut).
lacer DE 2427515 ou DE 5152427 sur 24kW (en bas) ou 27kW (en haut).
La puissance reglee doit etre caracterisée sur la plaque signaletique.
Puis visser à fond les cables à la borne du branchement au secteur.
Mise en service/informations supplémentaires
L'appareil est conforme à la norme CEI 61000-3-12.
Première mise en service
Réenclencher les fusions.
Régler latempérature.
Purge de démarriage: ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite àCHAuffer (sécurité).
Astuce: si l'appareil ne démarre pas en raison d'un début trop faible, restorer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.
Lors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A).
- Expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.
Si vous installation domestique presente une pression d'eau faible et si, pour cette raison, le chauffeau ne peut pas fonctionner a pleine puissance, enlevez le limiteur de débit.
Commutation prioritaire si le chauffe-eau doit etre combiné à des apparciels de chauffage électrique à accumulation:
Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestagelectroniques, peuvent partager des fonctions erronées.
Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.
Données techniques
| DE 1821515DE 5151821 | DE 2427515DE 5152427 | ||
| Puisance nominale | [kW] | 1821 | 2427 |
| Tension nominale | [V] 400 400 | ||
| Protection par fusibles | [A] 32 40 | ||
| Section de cable minimale | [mm2] | 4 | 6 |
| Débit d'eau chaude pour puissance nominalepour une augmentation de température de | |||
| 12 °C à 38 °C [l/min] | 9,911,6 | 13,213,9 | |
| 12 °C à 60 °C [l/min] | 5,46,3 | 7,27,6 | |
| Débit à l'enclenchement | [I/min] 2,6 2,6 | ||
| Pression d'écoulement à l'enclenchement * | [MPa (bar)] 0,0 | 25 (0,25) 0,025 (0,25) | |
| Rayon d'action dans l'eauRésistance électrique spécifique à 15 °C | [Ωcm] ≥ 1 300 | ≥ 1 300 | |
| Pression nominale | [MPa (bar)] 1,0 | (10,0) 1,0 | (10,0) |
| Température maximale admissible à l'entrée | [°C] | 55 55 | |
| Impédance de secteur maximal sur le lieu deraccordement | [Ω] | ≤ 0,44 | ≤ 0,244 |
- Lui ajouter la perte de pression au mitigeur
Exploitation avec eau préchauffée (exploitation solaire)
Le chauffe-eau instantané chauffe déjà l'eau préchauffée à maxi 60^ . Si I'arrivee d'eau froide depasse la temperature de 55^, I'eau ne continue pas a etre rechauffee.
Important: La température d'arrivée de l'eau froide ne doit pas être supérieure à 55 °C !
Si la température d'arrivée de l'eau froide de 60^ est dé-passée, l'appareil déclenché une déconnexion de la sécurité. C'est la raison pour laquelle un prémélangeur à thermostat doit être monté dans l'installation domestique (par ex. accessoires spéciaux BZ 45T20), qui limite la température d'arrivée d'eau froide à maxi 55^ en mélangeant l'eau froide.
Notice d'utilisation
Avant d'utiliser cet apparéil, lisez attentivement cette notice d'utilisation!
Consignes de sécurité
et apparéil est concu pour une utilisation menagère ou pour des applications apparentées à des tâches menagères non-commercials. Les applications apparentées à des tâches menagères complrennet par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hotels et d'aménagements d'habits similaires.
En cas d'erreur, déconnectez immédiatement la tension du secteur.
Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Seul un installer est autorisé à raccorder et àmettre en marche lechauffe-eau instantané.
Les réparations ne doivent être effectuees que par un specialiste afin d'eviter les dangers.
N'installer le chauffe-eau instantané que dans un local exempt de gel.
L'utilisation de cet apparéil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l' apparéil par une personne, qui est responsable de leur sécurité.
Enir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds.
En cas de panne, désenclencher immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.
Votre nouvel apparéil
Le chauffe-eau électronique « electronic comfort plus » réchauffe l'eau, tandis qu'elle coule à travers l'appareil.
L'appareil s'enclenché et rechauffe l'eau si le robinet d'eau chaude est ouvert. Il se désenclenche à nouveau si vous fermez le robinet d'eau.
Accessoires spéciaux
BZ45u20deperometgutliket
lechauffe-eau sous I'evier
mutateur prioritaire (relais de délestage brusque)
45L20: pour l'exploitation avec commutation prioritaire
Kit de montage BZ 45K23 : pour l'installation sur crépei
■ Prémelangeur à thermostat BZ 45T20 : pour le montage dans l'installation domestique lors de l'utilisation de l'eau préchauffée
Pour utiliser le chauffe-eau instantané, procédér comme suit
Le réglage initial de la température de l'eau après la première mise en service ou la panne du réseau est de 40^ .

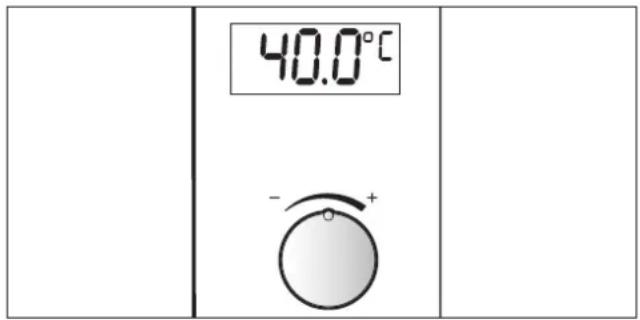

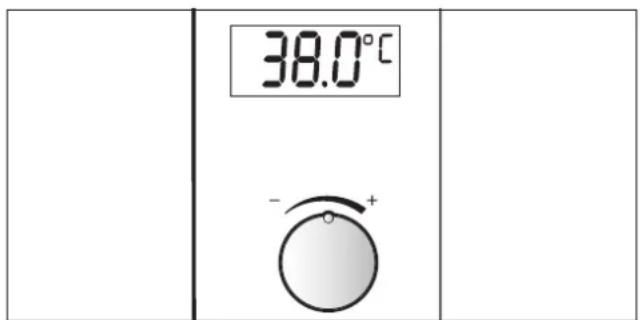

Choisir la température d'eau de douche
Le bouton tournant vous permet de désir la température souhaïée en continu de 20^ à 60^ et en incrément de 0,5^ .
Info: La température affichée sur l'écran indique la température de l'eau dans l'appareil. Des pertes affectant la conduite de tuyaux peuvent entrainer des divergences de la température de l'eau au niveau de l'évacuation de l'eau.
Economie d'énergie et d'eau
Le mélange d'eau froide sur la robinetterie consomme de manière superflue de l'eau et de l'énergie. C'est la raison pour laquelle régler directement la quantité de début désirable sur le chauffe-eau instantané et ouvrir le robinet d'eau chaude.
Eau préchauffée
Le chauffe-eau instantané peut être exploité avec de l'eau préchauffée (par exemple depuis l'installation solaire).
Signification des affichages d'écran

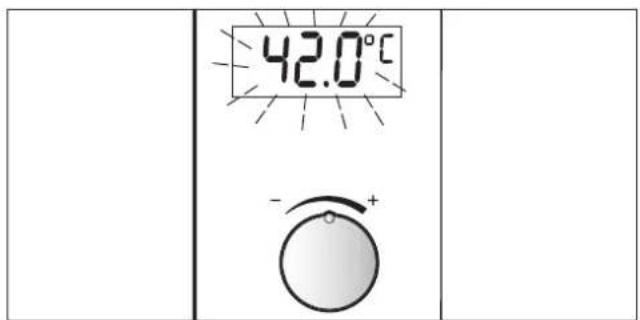

Affichage clignotant
Danger de brûlure!
Si l'affichage de tempéature clignote, la tempéature de sortie sur le robinet est plus élevé que la tempéature réglée.
La température d'arrivée de l'installation domestique est trop élevée, par ex. par le biais de l'eau depuis une installation solaire.
Le prémélangeur à thermostat de l'installation domestique doit être réglée par conséquent sur des températures plus basses.

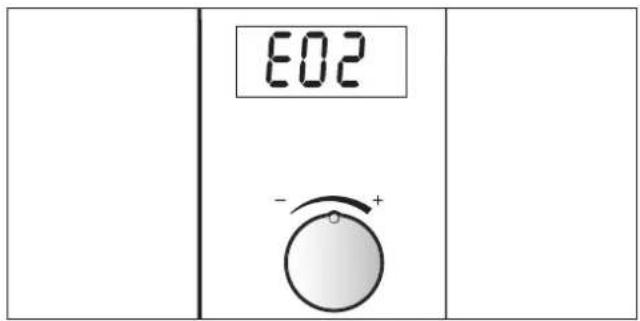

Messages d'erreurs
Si par ex. E02 (ou E03 jusqu'à E14) s'allument, la cause est souvent minime. Veuillez essayer d'éliminer la panne comme décrit au Chapitre « En cas de panne, que faire ? ». Ceci permet d'éviter des frais. Une intervention du service après vente est superflue.
Mise en service après l'arrêt de l'eau
mettre l'appareil sans tension (desenclencher les fusibles dans l'installation domestique).
Ouvrir le robinet d'eau chaude aussi longtemps que l'air sort de la conduite.
énclencher les fusibles.
L'appareil est prét à la mise en service.
Mise en service après panne du réseau
Ouvrir entiement le robinet d'eau chaude et tirer de l'eau avec un début minimal de 6 litres/minute.
Nettoyage
Ne frottier l'appareil qu'avec un chiffon humide. Ne pas utiliser de produits decapants ou abrasifs.
Ne pas utiliser de nettoyeur à vapeur.
Service après-venture
Si vous contactez le service après-vente, veuilles indiquer le n° E et le n° FD de votre apparéil.
Vous trouvrez les numeros sur le cote interieur du couvercle de commande rabattable du chauffe-eau instantané.
En cas de panne que faire?
Si vous appeareil ne fonctionne pas tel que désire, la cause est souvent minime. Veuillez contrôr si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisiez ainsi des frais.
| Panne Cause Remède Qui? | |||
| Débit trop faible de l'eau. Le crible | du robinet d'eau ou de la pomme de douche est bouché. | Retirer le crible et le nettoyer ou le décalifier. | Client |
| Le crible du bloc chauffant est bouché. | Faire nettoyer le crible par un technicien spécifique. | Technicien spécifique | |
| La température de l'eau régée élevée n'est pas obtenue. | Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat. | Régler la température sur le chauf-fe-ear instantané à « 60 °C ». | Client |
| Aucun d'affichage d'écran Le fusible | dans l'installation domestique s'est déclenché. | Contrôler le fusible dans l'installation domestique. | Client |
| Le coupe-circuit automatique de l'appareil s'est déclenché. | Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécifique. | Technicien spécifique | |
| L'eau n'est pas chaude. Le fusible dans l'installation domestique s'est déclenché. | Contrôler le fusible dans l'installation domestique. | Client | |
| De l'eau froide coule brièvement. La détction d'air dans l'appareil détecte de l'air dans l'eau et déconnecte brièvement la puissance chauffante. | Le chauffe-eau instantané se met en marche automatiquement après quelques secondes. | Automatique du chauf-fe-ear instantané | |
| La température régée par ex. 41,0 °C clignote. La température de sortie est plus élevé que la température régée. | La température d'arrivée dans le chauffe-eau instantané est plus élevé que la température régée (par ex. par le biais de l'eau préchauffée depuis l'installation solaire). | Le premélangeur à thermostat de l'installation domestique doit être régé par conséquent sur des temperatures plus basses. | Client |
| Hivérisation : La température de sortie désirée n'est plus obtenue en hiver. | La température d'arrivée a baisse. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte. | Client | |
| E02 Absence de prémélangeur à thermostat La température d'arrivée au chauffe-eau instantané est supérieure à 55 °C (par ex. à travers l'eau préchauffée depuis l'installation solaire). | Monter le prémélangeur à thermosat dans l'installation domestique. | Client | |
| La température d'arrivée au chauffe-eau instantané est supérieure à 55 °C (par ex. à travers l'eau préchauffée depuis l'installation solaire). | Le prémélangeur à thermostat de l'installation domestique doit être régé par conséquent sur des temperatures plus basses. | ||
| E03-E04 Capteur de température défectueux | Veuillez appeler le service après-venture. | Service après-venture | |
| E05-E07 Électronique défectueuse | Veuillez appeler le service après-venture. | Service après-venture | |
| E08 Dégats dus au gel | Le capteur d'acciviée mesure une température de ≤ 0 °C. | L'appareil est défectueux ! Couper impératifement immédiate-ment l'eau et couper l'appareil de l'alimentation électrique (voir également Conseils de sécurité). Veuillez appeler le service après-venture. | Client/ Technicien spécifique |
| E09 Capteur de température/ | Électronique défectueuse | Veuillez appeler le service après-venture. | Service après-venture |
| E10-E11 La détction de bulle d'air est sollicitée. | Couper l'appareil de l'alimentation électrique. Ouvrir entièrement le robinet d'eau chaude pour la purge et rincer l'ap-pareil pendant 1 minute. Réenclencher le courant. | Client/Technicien spécifique | |
| E12-E13 Électronique déflectueuse | Veuillez appeler le service après- | vente. | Service après-venture |
Si la panne n'a pas pu etre eliminée,veuillez appeler le service après-vente.
Élimination
Cet apparéil est marqué selon la directive européen 2012/19/CE relative aux apparéils électriques etlectroniques usages(waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.
S'informer auprès du revendeur sur la procEDURE actuelle de recyclage.
Garantie
Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous âtes procure l'appareil fournir les modalités de garantie sur simple demande de votre part.
En cas de recours en garantie,veuillez toujours vous munir de la preuve d'achat.
Sousreserve de modifications.
1.
A
B
5.
1 Minute entlüften!
Purger pendant une minute!
7.
warm hot
chaude heet
goracy topaenu
Avenue du Laerbeek 74
Laarbeeklaan 74
1090 Bruxelles - Brussels
Tel.: 070222142
Fax: 024 757 292
mailto:bru-repairs@bshg.com
www.siemens-home.be
BG Bulgaria
BSH Domakinski Uredi
Bulgaria EOOD
1784 Sofia
Tel: 028929047
Fax:028787972
mailto:informacia.servis-bg@ bshg.com
www.siemens-home.bg
CH Schweiz, Suisse, Svizzera, Switzerland
BSH Hausgeräte AG
Werkskundendienst fur
Hausgeräte
Fahrweidstrasse 80
8954 Geroldswil
BSH électroménagers S.A.
13-15 ZI Breedeweues
1259 Senningerberg
Tel.: 26349300
Fax: 26349315
mailto
lux-service.electromanger@
bshg.com
www.siemens-home.lu
ME Crna Gora, Montenegro
Elektronika komerc
Ulica 27 Mart br. 2
81000 Podgorica
Tel./Fax: 020662444
Mobil: 069324812
MK Macedonia,Makeonna
GORENEC
Jane Sandanski 69 lok.3
1000 Skopie
Tel.: 02 2454 600
Mobil: 070 697 463
mailto:gorenec@yahoo.com
PL Polska, Poland
