Merk	Siemens
Model	DE2427515
Producttype	Elektronische doorstroomverwarmer
Nominaal vermogen	24 kW of 27 kW (instelbaar)
Nominale spanning	400 V driefasig
Zekeringbescherming	40 A
Minimale kabeldoorsnede	6 mm²
Debiet bij inschakeling	2,6 L/min
Warmwaterdebiet (ΔT 12°C tot 38°C)	13,2 L/min (24 kW) of 13,9 L/min (27 kW)
Warmwaterdebiet (ΔT 12°C tot 60°C)	7,2 L/min (24 kW) of 7,6 L/min (27 kW)
Stromingsdruk bij inschakeling	0,025 MPa (0,25 bar)
Nominale druk	1,0 MPa (10 bar)
Minimale specifieke elektrische weerstand	1.300 Ωcm bij 15°C
Maximale inlaattemperatuur	55°C (voor voorverwarmd water)
Instelbare uitlaattemperatuur	20°C tot 60°C (in stappen van 0,5°C)
Display	Digitaal scherm met temperatuur en foutcodes
Beschermingsklasse	I (aardverbinding verplicht)
Beschermingsgraad	IP? (niet gespecificeerd, binnen gebruik)
Installatie	Wandmontage, vorstvrije ruimte, gesloten circuit
Speciale accessoires	Afschakelrelais BZ 45L20, montageset BZ 45K23, thermostaatmengkraan BZ 45T20
Onderhoud en reiniging	Reinigen met een vochtige doek, geen stoomreiniger of schurende middelen gebruiken
Veiligheid	Veiligheidsuitschakeling bij inlaattemperatuur >55°C, antivriesbeveiliging, luchtbeldetectie
Garantie	Volgens voorwaarden van de distributeur, aankoopbewijs vereist
Productieland	Niet gespecificeerd

Veelgestelde vragen - DE2427515 SIEMENS

Hoe stel ik de watertemperatuur in?

Gebruik de draaiknop om de temperatuur continu in te stellen van 20°C tot 60°C, in stappen van 0,5°C. De weergegeven temperatuur komt overeen met die in het apparaat; verliezen in de leidingen kunnen een afwijking veroorzaken.

Wat betekent een knipperend display?

Een knipperend display duidt op een verbrandingsgevaar: de uitlaattemperatuur is hoger dan de ingestelde temperatuur. Dit gebeurt vaak als het inlaatwater te warm is (bijv. zonne-installatie). Stel de thermostaatmengkraan in op een lagere temperatuur.

Hoe ontlucht ik het apparaat na een wateronderbreking?

Schakel het apparaat spanningsloos (schakel de zekeringen uit). Open de warmwaterkraan totdat de lucht is verwijderd, schakel vervolgens de zekeringen weer in. Het apparaat is dan klaar.

Wat te doen als het water niet warm wordt?

Controleer eerst de zekeringen van de huisinstallatie. Als de aardlekschakelaar van het apparaat is geactiveerd, laat deze dan controleren door een professional. Onvoldoende waterdebiet (minder dan 2,6 L/min) kan ook voorkomen dat het water wordt verwarmd.

Hoe interpreteer ik foutcode E02?

Foutcode E02 betekent dat de inlaattemperatuur hoger is dan 55°C (bijv. te warm zonne-water). Installeer een thermostaatmengkraan of stel deze in op een lagere temperatuur.

Kan het apparaat werken met voorverwarmd water (zonne-energie)?

Ja, maar de inlaattemperatuur mag niet hoger zijn dan 55°C. Als deze wordt overschreden, schakelt het apparaat uit voor de veiligheid. Een thermostaatmengkraan (accessoire BZ 45T20) is nodig om de temperatuur te beperken.

Hoe reinig ik de boiler?

Reinig de buitenkant met een vochtige doek. Gebruik nooit een stoomreiniger, schurende of bijtende producten. Voor ontkalking, neem contact op met een professional.

Wat te doen bij vorst?

Als de sensor een temperatuur ≤ 0°C detecteert (code E08), is het apparaat defect. Sluit onmiddellijk de water- en stroomtoevoer af en neem contact op met de klantenservice.

Hoe bespaar ik water en energie?

Stel de gewenste temperatuur direct in op het apparaat in plaats van koud water bij de kraan te mengen. Dit voorkomt onnodig water- en energieverbruik.

Waar vind ik het serienummer en de klantenservice?

De E- en FD-nummers bevinden zich aan de binnenkant van het neerklapbare bedieningsdeksel. Voor klantenservice, raadpleeg de contactlijst aan het einde van de handleiding (bijv. België: 070222142). Houd uw aankoopbewijs bij de hand voor de garantie.

GEBRUIKSAANWIJZING DE2427515 SIEMENS

de Deutsch 2
en English 8
fr Francais 14
nlNederlands 21
pl Polski 27
ru Pycckn 33

DE 1821515

DE 2427515

DE5151821

DE5152427

9000806229

Montage- und

Gebrauchsanleitung

Installation and

Gedurende een minuut ontluchten.

Odp战略布局 - 1 minute!

YdaHtB Bo3dyx B TeueHne 1 MmHytbl!

VI.

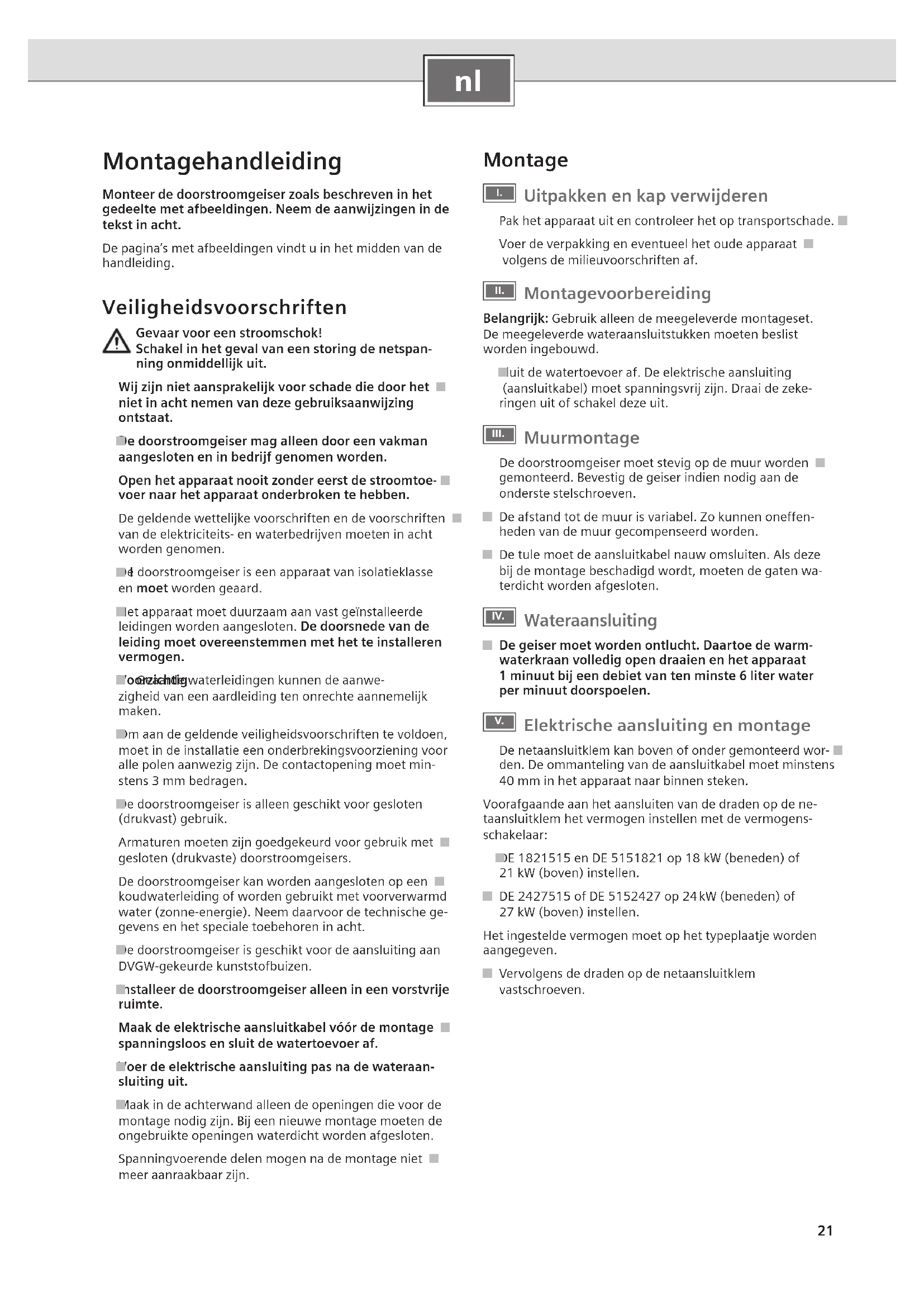

Montagehandleiding

Monteer de doorway geiser zoals beschreiben in het gedeelte met afbeeldingen. Neem de aanwijzingen in de tekst in acht.

De pagina's met afbeeldingen vindt u in het midden van de handleiding.

Veiligheidsvoorschriften

Gevaar voor een stroomschok! Schakel in het geval van een storing de netspanning onmiddelijkuit.

Wij zijn nicht aansprakelijk voor schade die door het Niet in actn nemen van deze gebruiksaanwijzing ontstaat.

e doorstroomgeiser mag alleen door eenvakman aangesloten en in bedrijf genomen worden.

Open het apparaat nooit zonder eerst de stroomtoe-voer maar het apparaat onderbroken te hebben.

De geldende wettelijkke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven要去en in acht worden genomen.

doorstroomgeiser is een apparaat van isolatieklassen en moet worden geaard.

let apparaat要去 duurzaam aan vast geinstalleerde ledingen worden aangesloten. De doorsnede van de leiding要去 overeenstemmen met het te installeren vermogen.

Toizichig waterleidingen kuren de aanwezigheid van een aardleiding ten onrechte aannemelijk maken.

m aan de geldende veiligheidsvoorschriften te voldoen, moet in de installmente een onderbrekingsvoorziening voor alle polen aanwezig+zijn. De contactopening要去 minstens 3mm bedragen.

de doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gelebruik.

Armaturen moeten zich goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers.

De doorstroomgeiser kan worden aangesloten op een koudwaterleiding of worden gebruikt met voorverwarmd water (zonne-energie). Neem waarvoord de technische gegevens en het speciale toebehoren in acht.

e doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.

Installeer de doorstroomgeiser alleen in een vorstvrijne ruimte.

Maak de elektrische aansluitkabel vór de montage spanningsloos en sluit de watertoevoer af.

oer de elektrische aansluiting pas na de wateraan-sluiting uit.

1aak in de awhile alleen de openings die voor de montage nodig+zijn. Bij een neue montage要去en de ongebruekte openings waterdicht worden afgesloten.

Spanningvoerende delen月至nagen a de montage niet.
meer aanraakbaar zichn.

Montage

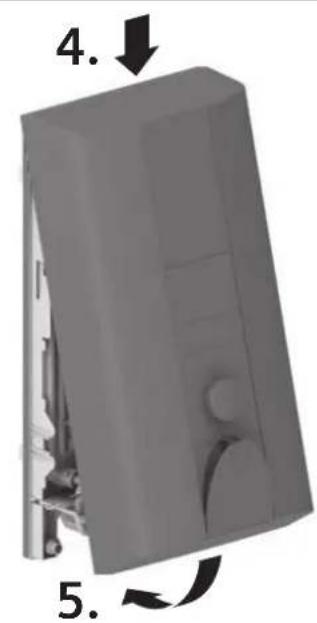

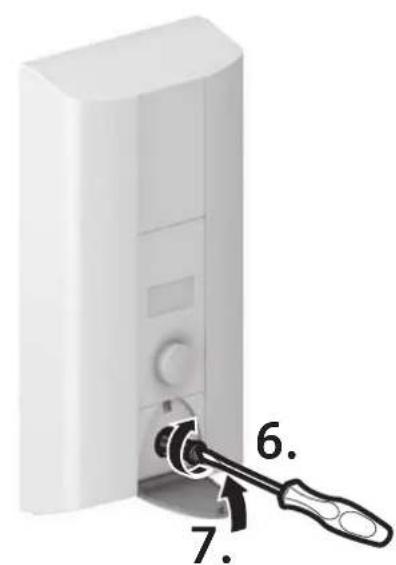

Uitpakken en kap verwijderen

Pak het apparaat uit en controller het op transportschade.

Voer de verpakking en eventueel het oude apparaat volgens de milieuvoorschriften af.

Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken要去en beslist worden ingebouwd.

luit de watertoevoer af. De elektrische aansluiting (aansluitkabel)要去 spanningsvrij zij. Draai de zekeringen uit of schakel.Dezeuit.

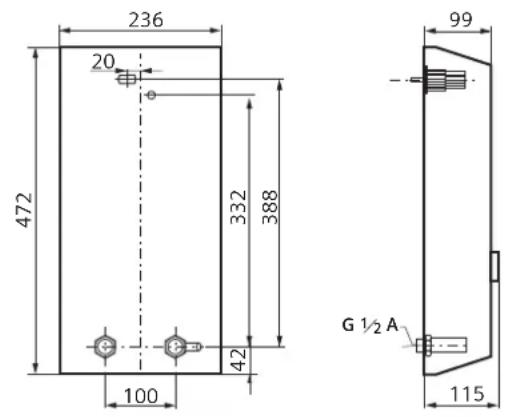

Muurmontage

De doordstroormeiser moet stevig op de muur worden gemonteerd. Bevestig de geiser indien nodig aan de onderste stelschroeven.

De afstand tot de muur is variabel. Zo können oneffenheden van de muur gecompenseerd worden.
De tule moet de aansluitkabel nauw omsluten. Als deze bij de montage beschadigd worden,要去en de gaten waterdicht worden afgesloten.

Wateraansluiting

De geiser要去ordenontlucht.Daartoe de warmwaterkraan volledig open draaien en het apparaat 1 minutut bij een debiet van ten minste 6 liter water per minutut doorspoeelen.

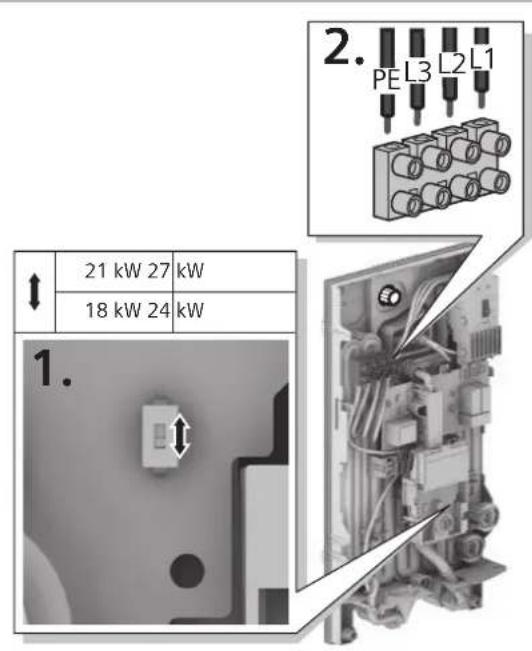

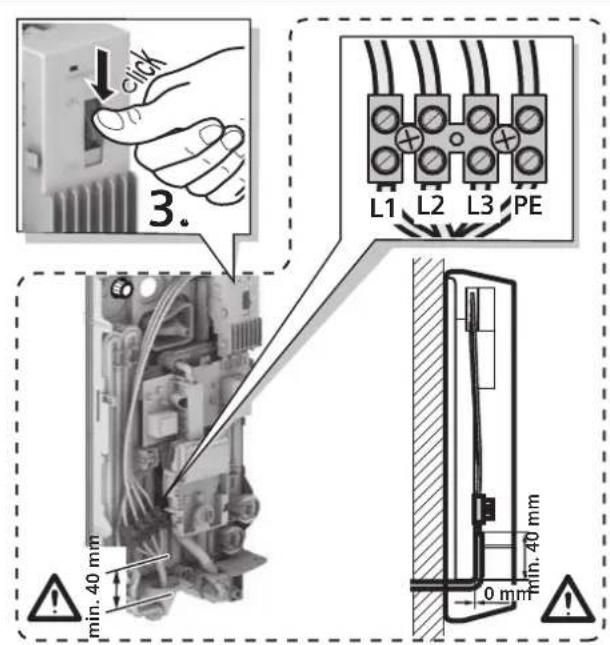

Elektrische aansluiting en montage

De netaansluitklem kan boven of onder gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40mm in het apparaat waar binnen steken.

Voorafgaande aan het aansluiten van de draden op de nettaansluitklem het vermogen instellen met de vermogenschakelaar:

DE 1821515 en DE 5151821 op 18 kW (beneden) of 21 kW (boven) instellen.
DE 2427515 of DE 5152427 op 24kW (beneden) of 27kW (boven) instellen.

Het ingestelde vermogen moet op het typeplaatje worden aangegeven.

Vervolgens de draden op de netaansluitklem vastschroeven.

VI. Ingebruikneming/extra informatie

Het apparaat voldoet aan IEC 61000-3-12.

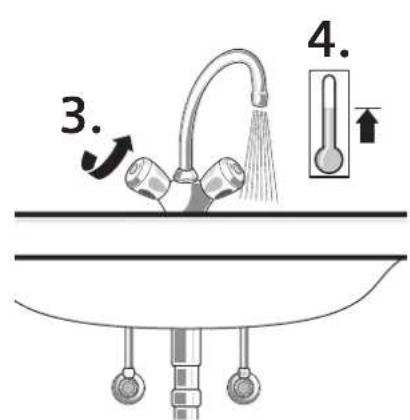

Eerste ingebruikname

Zekeringinschakelen.
Temperatuur instellen.
Startspoeling: Warm-waterkraan openen en ten minste 1 minuut lang (debiet ten minste 6 liter per minuut) water tappen. Pas daarna (zekering) begint het apparaat te verwarmen.

Tip: start het apparaat vanwege het te lage debiet Niet, de perlator, douchekop of iets dergelijks verwijderen en het proces herhalen.

A Als de doorstroomgeiser op grond van een te lage waterdruk in uw huisinstallatie onvoldoende doorstroming bereikt, dient u de doorstroombegrenzer te verwijderen.

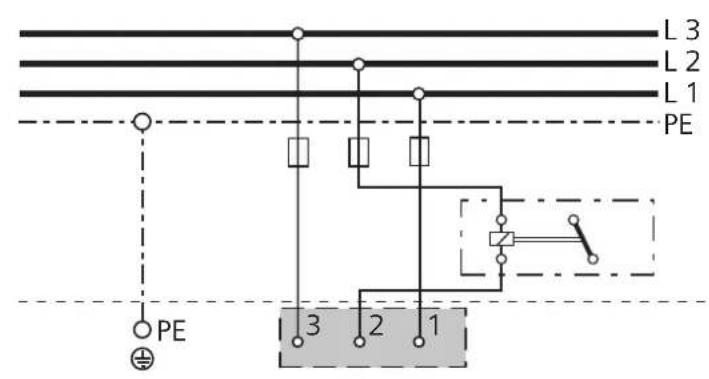

B Voorrangschakeling voor de combinatie met elektrische verwarmingsapparaten met warmteopslag: Voor het gebruik met voorrangschakeling is een speciaal lastafworprelais BZ 45L20 (special toebehoren) vereist. Andere, reeds aanwezigel lastafworprelais, met uitzondering van elektronische lastafworprelais, hunnen tot storingen leiden.
Bij gebruik met het lastafworpretais要去 dereligingsleuktronica gecodeerd worden.

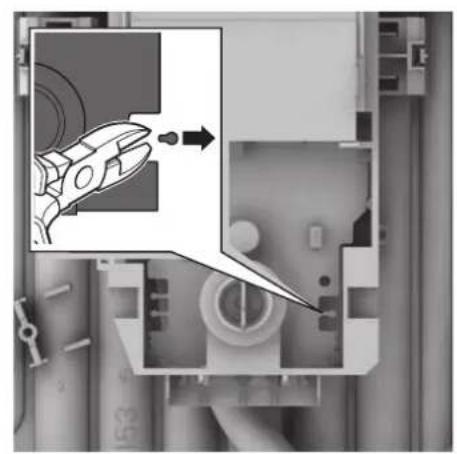

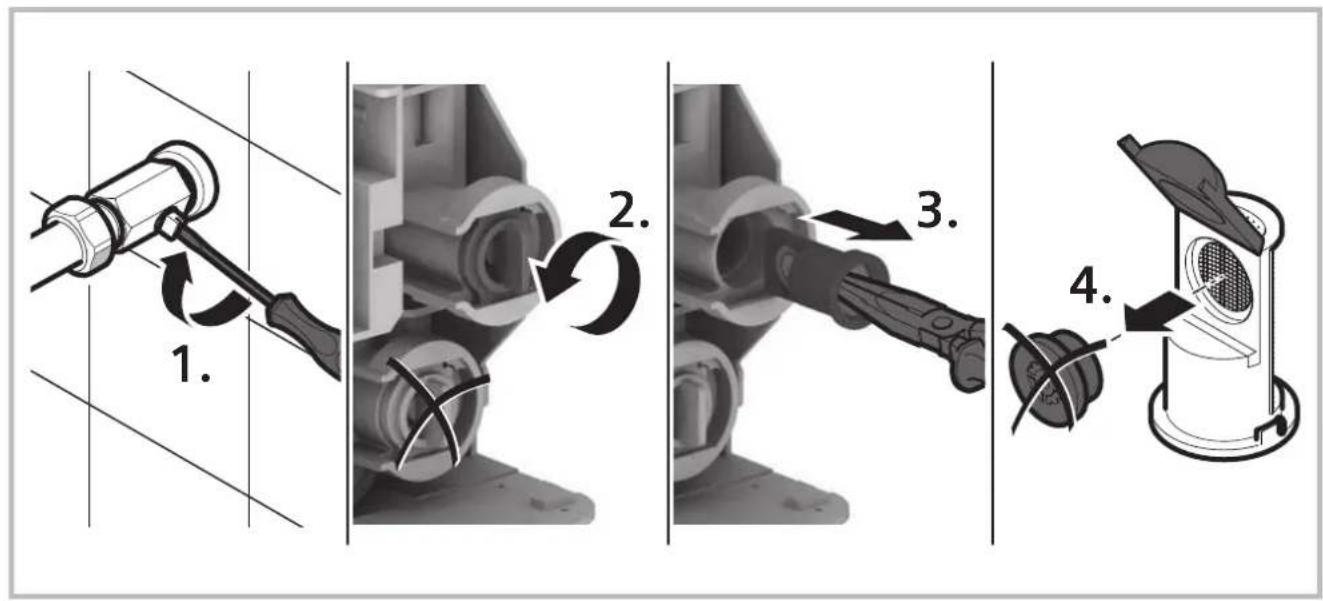

Verwijder bij lage waterleidingdruk de doorstroombegrenzer (zie afbeelding A).
Leg de gebruiker de bediening van de doorstroomgeiser UIT.

Technische gegevens

		DE 1821515DE 5151821	DE 2427515DE 5152427
Nominal vermogen	[kW]	1821	2427
Nominale spanning	[V] 400 400
Zekering	[A] 32 40
Minimale leidingdiameter	[mm²]	4	6
Warmwaterhoeveelheid bij nominal vermogen bij temperatuurverhoging van
12 °C maar 38 °C [l/min]		9,911,6	13,213,9
12 °C maar 60 °C [l/min]		5,46,3	7,27,6
Inschakelhoeveelheid	[I/min] 2,6 2,6
Inschakelstroomdruk*	[MPa (bar)] 0,0	25 (0,25) 0,025 (0,25)
Toepassingsbereik in water Specifieke elektrischeweerstand bij 15 °C	[Ωcm] ≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)] 1,0	(10,0)	(10,0)
Maximaal toegestane toevoertemperatuur	[°C]	55 55
Maximale netimpedantie op aansluitplaats	[Ω]	≤ 0,44	≤ 0,244

• Hierbij komt nog de drukdaling aan de mengkraan

Gebruik met voorverwarmd water (zonne-energie)

De doorstroomgeiser verwarmt reeds voorverwarmd water tot max. 60^ . Als de koudwatertoevoer de temperatuur van 55^ coverschrijdt, worden het water Niet verdier verwarmd.

Belangrijk: De koudwater-toevoertemperatuur mag Niet hoger dan 55^ 发展格局.

Als de koudwater-toevoertemperatuur van 60^ worden overschreten, worden de veiligheidsuitschakeling van het apparaat geactiveerd. Daarom moet in de huisinstallatie eenthermostatatoovormenger (bijvoorbeeld speciala toebehoren BZ 45T20) zijn ingebouwd, die de koudwater-toevoertemperatuur op max. 55^ begrenst door bijmenging van koud water.

Gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt.

Veiligheidsvoorschriften

it apparaat is bedoeld voor in de huishouding of voor huishoudelijkke, Niet commerciele toepassingen. Huishoudelijkke toepassingen omvatten bijv. het gebruik in personeelskeukens van winkels, Kantoren, agrarische en commerciele bedrijven, evenals het gebruik door gasten van pensions,kleine hotels en soortgelijke woongelegenheden.

A Gevaar voor een strooomschok!

Schakel in het geval van een storing de netspanning onmiddelijkukt.

Vij zich Niet aansprakelijk voor schade die door het Niet in abrupt nemen van deze gebruiksaanwijzing ontstaat.

De doorstroomgeiser mag alleen door een vakman aangesloten en in bedrijf genomen worden.

eparaties mogen alleen door een vakman worden uitgevoerd om gezaren te voorkomen.

de doordroomgeiser moet in een vorstvrije ruimte geinstalleerd worden.

aat Personen (ook kinderen) met verminderde lichamerlijke, zintuiglijke waarnemings- of geestelijkke vermogens of met gebrekkige ervaring en kennis het apparaat Niet bedieren, tenzij zich onder toezicht staan of geinstrueerd zich den aanzien van het gebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.

Ioud kinderen uit de buurt van het apparaat. Houd toe-zicht op kinderen om te voorkomen dat zij met het appa-raat spelen.

Je mengkraan en de warmwaterbuis kunnen heet worden.

chakel in het geval van een storing de zekeringen onmiddelijkukt.Sluit bij een lekkage aan het apparaat onmiddelijk de koudwatertoevoer. Laat de storing uitsluitend door door de klantenservice of een erkend bedrijf verhelpen.

Uw neue apparaat

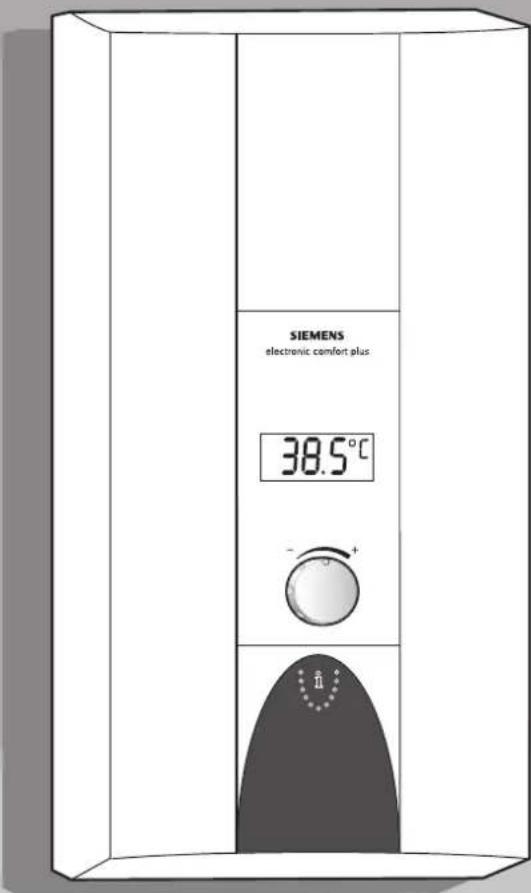

De elektronische doorstroomgeiser „electronic comfort plus" verwarmt het water terwijl het door het apparaat stroomt.

De doorstroomgeiser worden ingeschakeld en verhit het water wanner de warmwaterkraan geopend worden. De geiser worden waar uitgeschakeld wanner u de waterkraan sluit.

Special toebehoren

■ Buismontageset BZ 45U20: voor gebruik van de doorstroomgeiser als onderbouwtoestel
Voorangschakelaar (lastafworprelais) BZ 45L20: voor het gebruik met voorangschakeling
Montageset BZ 45K23: voor opbouwinstallatie
Thermostatvoormenger BZ 45T20: voor de inbouw in de huisinstallatie bij gebruik van voorverwarmd water

Zo bedient u de doorway geiser

De basisinstelling van de watertemperatuur na eerste ingebruikneming of stroomuitval bedraagt 40^

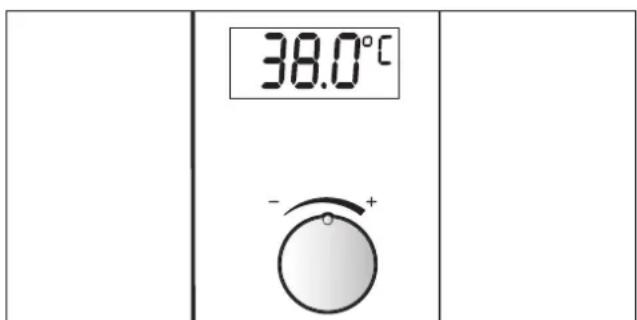

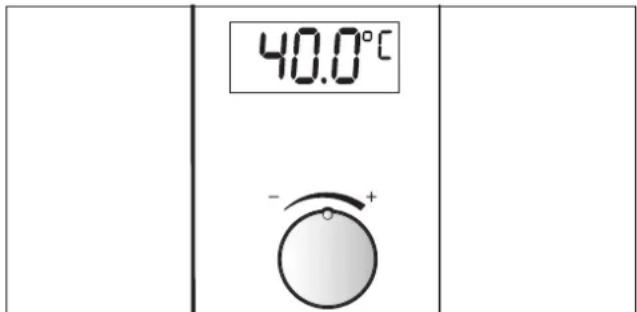

Douchetemperatuur kiezen

Met de draaiknop kiest u de gewenste temperatuur traploos van 20^ tot 60^ in stappen van 0,5^ .

Info: De in het display aangegeven temperatuur geeft de watertemperatuur in het toestel aan. Door buisleidingverliezen kan de watertemperatuur aan de wateruitloop waarvan afwijken.

Energie en water bespare

Het bijmengen van koud water met deCCCCCC verbruikt onnodig water en energia. Stel de gewenste temperatuur waarom rechtstreeks op de doorstroomgeiser in en open de warmwaterkraan.

Voorverwarmd water

De doorstroomgeiser kan met voorverwarmd water (bijvoorbeelduit zonne-energie) worden gebruikt.

Betekenis van de display-indications

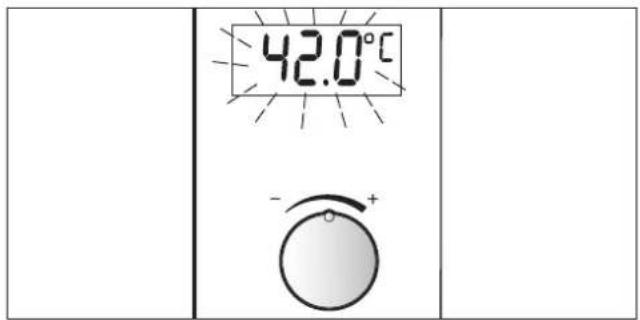

Knipperend display

Verbrandingsgevaar!

Als de temperatuurindicatie knippert, is de uitlooptemperatuur aan de waterkraan hoger dan de ingestelde temperatuur.

De toevoertemperatuuruit de huisinstallatie is te hoog, bijvoorbeeld door wateruit zonne-energie.

De thermostaatvoormenger in de huisinstallatie要去 daarom op lagere temperaturen worden ingesteld.

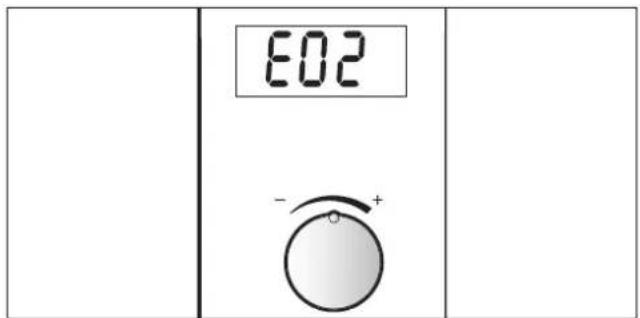

Foutmeldingen

Als in het display bijvoorbeeld E02 (of E03 t/m E14) brandt, ligt dit vaak aan eenkleinigheid. Probeer de storing te verhopen zoals beschreven in het hoofdstuk „Wat te doein bij een storing?" U vermijdt daardoor kosten voor onnodige werkzaamheden van de klantenservice.

Ingebruikneming na wateruitschakeling

Haak het apparaat spanningsloos (schakel de zekeringen in de huisinstallatie UIT).

Open de warmwaterkraan tot de luchtuit de leiding is ontweken.

Schakel de zekeringen wee in

Het apparaat is gereed voor gebruik.

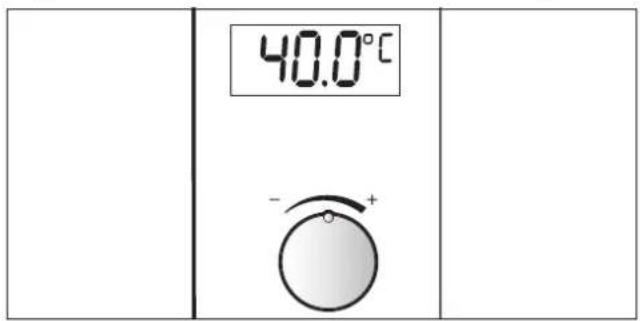

Ingebruikname na stroomstoring

De warmwaterkraan volledig openen en met een minimaal debiet van 6 liter/minuut water tappen.

Reiniging

Veeg het apparaat slechts met een vochtige doek af. Gebruik geen scherpe of schurende reinigingsmiddelen.

Gebruik geen stoornreiniger.

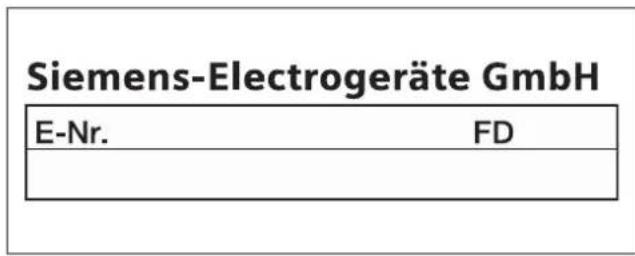

Klantenservice

Wanner u de hulp van de klantenservice inroegt, dient u het E-nr. en FD-nr. van uw apparaat op te Geven. U vindt de nummers aan de binnenzijde van de opklapbare bedieningsafscheming van de doorstroomgeiser.

Wat te doeen bij een storing?

Als uw apparaat Niet werkt zoals gewenst, ligt dit vaak slechts aan eenkleinigheid. Controleer of u met de volgende aanwijzigen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

Storing Oorzaak Oplossing Wie
Te geringe doorstroming van water.	De zeef in de waterkraan of in de douchekop is verstopt.	Verwijder de zeef en reinig of ont-kalk deze...	Klant
	De zeef in het verwarmingsblok is verstopt.	Laat de zeef door eenvakman reinigen.	Vakman
De ingestelde hoge watertempe-ratuur worden Niet bereikt.	De doostroomgeiser is op eenthermostaatmengkraan aangesloten.	Stel de temperatuur op de door-stroomgeiser in op 60 °C.	Klant
Geenindicatie in het display De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controeren.	De zekering in de huisinstallatie controleren.	Klant
	De zekeringautomaat in het toestel is geactiveerd.	Laat de zekeringautomaat in het toestel door eenvakman controleren.	Vakman
Het water worden Niet warm De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controeren.	De zekering in de huisinstallatie controleren.	Klant
Er stroomt gedurende korteijd koud water.	De luchtherkenning in het appa-raat herkest luucht in het water en schakelt het verwarmingsvermo-gen voor korteijd uit.	De doostroomgeiser gaat na en-kele seconden automatisch waar in bedrijf.	Automaat in doostroom-geiser
De ingestelde temperatuur, bij-voorbeeld 41,0 °C, knippert. De uitlooptempoatuur is hoger dan de ingestelde temperatuur.	De toeovertemporatuur in de doostroomgeiser is hoger dan de ingestelde temperatuur (bijvoor-beeld door voorverwarmd wateruit zonne-energie).	De thermostaatvoormenger in de huisinstallatie moet.daarom op lagere temperaturen worden ingesteld.	Klant
Winterbedrivif: De gewenste uitlooptempoatuur worden in de winter Niet meer bereikt.	De toeovertemporatuur is gedaald. Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemporatuur worden bereikt.	Verminder de waterhoeveelheid met de waterkraan tot de gewenste warmwatertemporatuur worden bereikt.	Klant
E02 Geenthermostatvoormenger	aanwezig. De toeovertemporatuur�aar de doostroomgeiser is hoger dan 55 °C (bijvoorbeeld door voorverwarmd wateruit zonne-energie).	Thermostatvoormenger in de huis-installatie inbouwen.	Klant
	De toeovertemporatuur�aar de doostroomgeiser is hoger dan 55 °C(bijvoorbeeld door voorver- warmd wateruit zonne-energie).	De thermostatvoormenger in de huisinstallatie moet.daarom op lagere temperaturen worden ingesteld.
E03-E04 Temperatuursensor defect	Neem contact op met de	klantenservice.	Klantenservice
E05-E07 Elektronica defect Neem	contact op met de	klantenservice.	Klantenservice
E08 Schade door vorst.De toevoer-sensor meet een temperatuur van 0 °C.	Het apparaat is defect! Beslist onmidelijk de waterkraan zich-draaien en de verbinding van het apparaat met het stroomnet verzreken (zie ook veiligheidsvoor-schriften). Neem contact op met de klantenservice..	Klant/Vakman
E09 Temperatuursensor/elektronica defect	Neem contact op met deklantenservice.	Klantenservice
E10-E11 Lichtbelherkenning spreekt aan. Verbreek de verbinding van het apparaat met de stroom. Open de warmwaterkraan hebelaal om te ontluchteten en spoel het apparaat 1 minuut lang door. Schakel de stroom waar in.	Klant/Vakman
E12-E13 Elektronica defect Neem contact op met de klantenservice.	Klantenservice.	Klantenservice

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Afvoer van afval

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie.

Om aanspraak te make np de garantie hebt u altijd uw aankoopbewijsnodig.
