BEDIENUNGSANLEITUNG DE2427515 SIEMENS

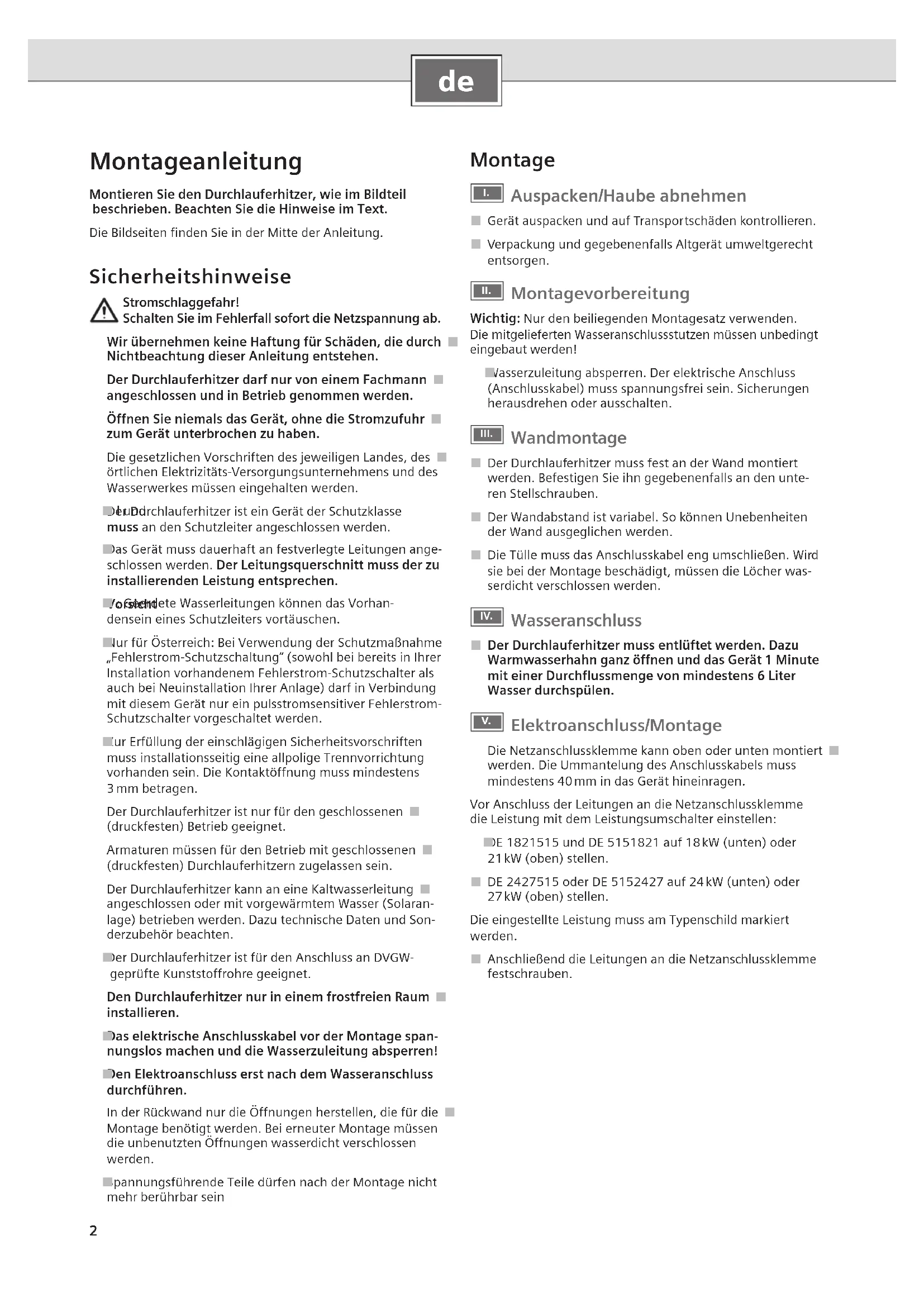

Montageanleitung Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.Die Bildseiten finden Sie in der Mitte der Anleitung. Sicherheitshinweise Stromschlaggefahr!Schalten Sie im Fehlerfall sofort die Netzspannung ab.Wir übernehmen keine Haftung für Schäden, die durch ■Nichtbeachtung dieser Anleitung entstehen.Der Durchlauferhitzer darf nur von einem Fachmann ■angeschlossen und in Betrieb genommen werden.Öffnen Sie niemals das Gerät, ohne die Stromzufuhr ■zum Gerät unterbrochen zu haben.Die gesetzlichen Vorschriften des jeweiligen Landes, des ■örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.Der Durchlauferhitzer ist ein Gerät der Schutzklasse ■ I und muss an den Schutzleiter angeschlossen werden.Das Gerät muss dauerhaft an festverlegte Leitungen ange- ■schlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.Vorsicht ■ : Geerdete Wasserleitungen können das Vorhan-densein eines Schutzleiters vortäuschen.Nur für Österreich: Bei Verwendung der Schutzmaßnahme ■„Fehlerstrom-Schutzschaltung“ (sowohl bei bereits in Ihrer Installation vorhandenem Fehlerstrom-Schutzschalter als auch bei Neuinstallation Ihrer Anlage) darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver Fehlerstrom-Schutzschalter vorgeschaltet werden.Zur Erfüllung der einschlägigen Sicherheitsvorschriften ■muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.Der Durchlauferhitzer ist nur für den geschlossenen ■(druckfesten) Betrieb geeignet.Armaturen müssen für den Betrieb mit geschlossenen ■(druckfesten) Durchlauferhitzern zugelassen sein.Der Durchlauferhitzer kann an eine Kaltwasserleitung ■angeschlossen oder mit vorgewärmtem Wasser (Solaran-lage) betrieben werden. Dazu technische Daten und Son-derzubehör beachten.Der Durchlauferhitzer ist für den Anschluss an DVGW- ■ geprüfte Kunststoffrohre geeignet.Den Durchlauferhitzer nur in einem frostfreien Raum ■installieren.Das elektrische Anschlusskabel vor der Montage span- ■nungslos machen und die Wasserzuleitung absperren!Den Elektroanschluss erst nach dem Wasseranschluss ■durchführen.In der Rückwand nur die Öffnungen herstellen, die für die ■Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.Spannungsführende Teile dürfen nach der Montage nicht ■mehr berührbar sein Montage

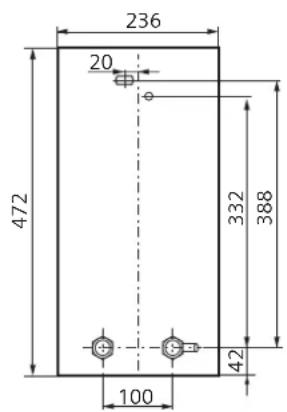

Auspacken/Haube abnehmen Gerät auspacken und auf Transportschäden kontrollieren. ■ Verpackung und gegebenenfalls Altgerät umweltgerecht ■ entsorgen. II. Montagevorbereitung Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!Wasserzuleitung absperren. Der elektrische Anschluss ■(Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten. III. Wandmontage Der Durchlauferhitzer muss fest an der Wand montiert ■ werden. Befestigen Sie ihn gegebenenfalls an den unte-ren Stellschrauben. Der Wandabstand ist variabel. So können Unebenheiten ■ der Wand ausgeglichen werden. Die Tülle muss das Anschlusskabel eng umschließen. Wird ■ sie bei der Montage beschädigt, müssen die Löcher was-serdicht verschlossen werden. IV. Wasseranschluss Der Durchlauferhitzer muss entlüftet werden. Dazu ■ Warmwasserhahn ganz öffnen und das Gerät 1 Minute mit einer Durchflussmenge von mindestens 6 Liter Wasser durchspülen.

Elektroanschluss/Montage Die Netzanschlussklemme kann oben oder unten montiert ■werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.Vor Anschluss der Leitungen an die Netzanschlussklemme die Leistung mit dem Leistungsumschalter einstellen:DE 1821515 und DE 5151821 auf 18 kW (unten) oder ■21 kW (oben) stellen. DE 2427515 oder DE 5152427 auf 24 kW (unten) oder ■ 27 kW (oben) stellen.Die eingestellte Leistung muss am Typenschild markiert werden. Anschließend die Leitungen an die Netzanschlussklemme ■ festschrauben.3

Technische Daten DE 1821515 DE 5151821 DE 2427515 DE 5152427 Nennleistung [kW]

Nennspannung [V] 400 400 Absicherung [A] 32 40 Mindestens Leitungsquerschnitt [mm

]4 6 Warmwassermenge bei Nennleistung bei Temperaturerhöhung von 12 °C auf 38 °C [l/min] 9,9 11,6 13,2 13,9 12 °C auf 60 °C [l/min] 5,4 6,3 7,2 7,6 Einschaltmenge [l/min] 2,6 2,6 Einschaltfließdruck * [MPa (bar)] 0,025 (0,25) 0,025 (0,25) Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 Nenndruck [MPa (bar)] 1,0 (10,0) 1,0 (10,0) Maximal zulässige Zulauf-Temperatur [°C] 55 55 Maximale Netzimpedanz am Anschlussort [Ω] ≤ 0,44 ≤ 0,244

• Hierzu kommt noch der Druckabfall an der Mischbatterie Betrieb mit vorgewärmtem Wasser (Solarbetrieb) Der Durchlauferhitzer erwärmt bereits vorgewärmtes Wasser auf max. 60 °C. Überschreitet der Kaltwasserzulauf die Tem- peratur von 55 °C, wird das Wasser nicht weiter erwärmt. Wichtig: Die Kaltwasser-Zulauftemperatur darf nicht höher als 55 °C sein! Wird die Kaltwasser-Zulauftemperatur von 60 °C überschrit- ten, löst das Gerät eine Sicherheitsabschaltung aus. Deshalb muss in der Hausinstallation ein Thermostatvormischer (z. B. Sonderzubehör BZ 45T20) eingebaut sein, der die Kaltwasser- Zulauftemperatur auf max. 55 °C durch Zumischung von Kaltwasser begrenzt. VI. Inbetriebnahme/Zusatzinformationen Das Gerät stimmt mit IEC 61000-3-12 überein. Erstinbetriebnahme Sicherungen einschalten.

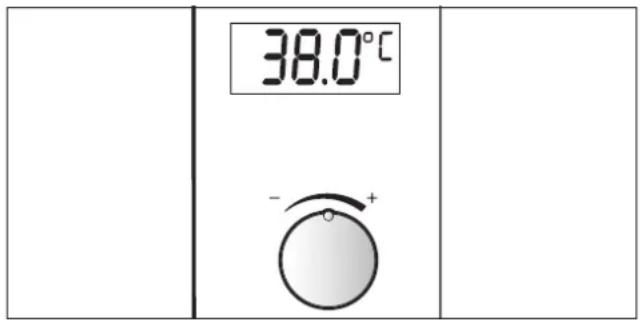

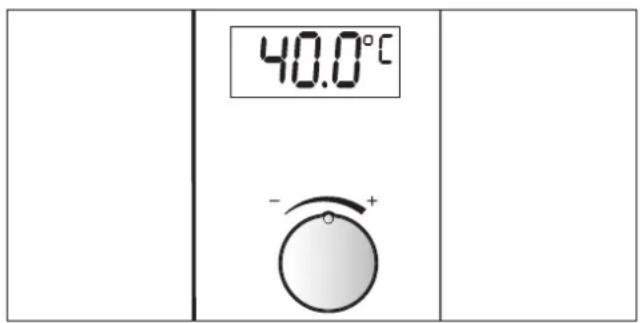

Temperatur einstellen. ■ Startspülung: Warmwasserhahn öffnen und mindestens ■ 1 Minute lang (Durchfluss mindestens 6 Liter pro Minute) Wasser beziehen. Erst dann (Sicherheit) beginnt das Gerät zu heizen. Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder ähnliches zum Starten ent- fernen und Vorgang wiederholen. Entfernen Sie bei niedrigem Wasserleitungsdruck den

Durchflussbegrenzer (siehe Bild A). Erklären Sie dem Benutzer die Bedienung des Durchlauf-

Erreicht der Durchlauferhitzer aufgrund von zu geringem Wasserleitungsdruck in Ihrer Hausinstal- lation keinen genügenden Durchfluss, entfernen Sie den Durchflussbegrenzer.

Vorrangschaltung für die Kombination mit Elektro- Speicherheizgeräten: Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L20 (Sonderzubehör) erforder- lich. Andere, bereits vorhandene Lastabwurfrelais, aus- genommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen.

Bei Betrieb mit dem Lastabwurfrelais muss die Regelungs elektronik kodiert werden.4

Gebrauchsanleitung Bevor Sie das Gerät benutzen, lesen Sie bitte sorgfältig diese Gebrauchsanleitung! Sicherheitshinweise Dieses Gerät ist für den Haushalt oder für haushalts- ■ähnliche, nicht-gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Ver-wendung in Mitarbeiterküchen von Läden, Büros, land-wirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.Stromschlaggefahr!Schalten Sie im Fehlerfall sofort die Netzspannung ab.Wir übernehmen keine Haftung für Schäden, die durch ■Nichtbeachtung dieser Anleitung entstehen.Der Durchlauferhitzer darf nur von einem Fachmann ■angeschlossen und in Betrieb genommen werden.Reparaturen dürfen nur von einem Fachmann durchge- ■führt werden, um Gefährdungen zu vermeiden.Der Durchlauferhitzer muss in einem frostfreien Raum ■installiert werden.Personen (auch Kinder) mit verminderten körperlichen ■Sinneswahrnehmungs- oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hat-ten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.Kinder vom Gerät fernhalten. Kinder beaufsichtigen, um ■zu verhindern, dass sie mit dem Gerät spielen.Die Mischbatterie und das Warmwasserrohr können heiß ■werden.Im Störungsfall bitte sofort die Sicherungen ausschalten. ■Bei einer Undichtigkeit am Gerät sofort die Kaltwasser-zuleitung schließen. Die Störung nur durch den Werks-kundendienst oder einen anerkannten Fachbetrieb beheben lassen. Ihr neues Gerät Der elektronische Durchlauferhitzer „electronic comfort plus“ erwärmt das Wasser, während es durch das Gerät fließt.Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird. Er schaltet sich wieder aus, wenn Sie den Wasserhahn schließen. So bedienen Sie den Durchlauferhitzer Die Grundeinstellung der Wassertemperatur nach Erstin-betriebnahme oder Netzausfall beträgt 40 °C. Duschtemperatur wählen Mit dem Drehknopf wählen Sie die gewünschte Temperatur stufenlos von 20 °C bis 60 °C in Schritten von 0,5 °C aus.Info: Die im Display angezeigte Temperatur zeigt die Wasser-temperatur im Gerät an. Durch Rohrleitungsverluste kann die Wassertemperatur am Wasserauslauf davon abweichen. Energie- und Wassersparen Das Zumischen von Kaltwasser an der Armatur verbraucht unnötig Wasser und Energie. Stellen Sie die gewünschte Temperatur deshalb direkt am Durchlauferhitzer ein und öffnen den Warmwasserhahn. Vorgewärmtes Wasser Der Durchlauferhitzer kann mit vorgewärmtem Wasser (zum Beispiel aus der Solaranlage) betrieben werden. Sonderzubehör Rohrbausatz ■ BZ 45U20: zur Verwendung des Durchlauf- erhitzers als Untertischgerät Vorrangschalter (Lastabwurfrelais) ■ BZ 45L20: für den Betrieb mit Vorrangschaltung Montageset ■ BZ 45K23: für Aufputzinstallation Thermostatvormischer ■ BZ 45T20: für den Einbau in die Hausinstallation bei Nutzung von vorgewärmtem Wasser

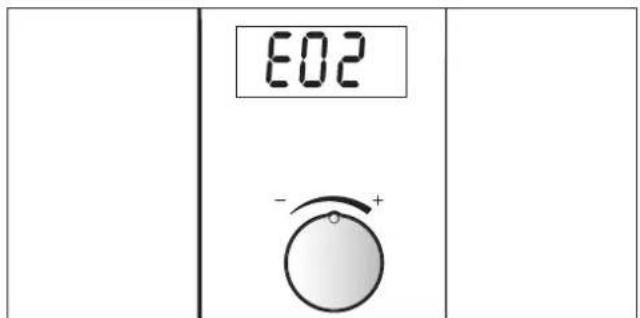

Das bedeuten die Displayanzeigen Blinkendes Display Verbrühungsgefahr! Blinkt die Temperaturanzeige, ist die Auslauftemperatur am Wasserhahn höher als die eingestellte Temperatur. Die Zulauftemperatur aus der Hausanlage ist zu hoch, z. B. durch Wasser aus einer Solaranlage. Der Thermostatvormischer in der Hausanlage muss ent- sprechend auf niedrigere Temperaturen eingestellt werden. Fehlermeldungen Leuchtet im Display z. B. E02 (oder E03 bis E14) auf, liegt es oft nur an einer Kleinigkeit. Bitte versuchen Sie, wie unter Kapitel „Eine Störung, was tun?“ beschrieben, die Störung zu beheben. Sie vermeiden dadurch Kosten für einen unnötigen Kundendiensteinsatz. Inbetriebnahme nach Wasserabschaltung Gerät spannungslos machen (Sicherungen in der Haus-

installation ausschalten). Warmwasserhahn so lange öffnen, bis die Luft aus der ■ Leitung entwichen ist. Sicherungen wieder einschalten. ■ Das Gerät ist betriebsbereit. Inbetriebnahme nach Netzausfall Den Warmwasserhahn ganz öffnen und mit einer ■ Mindest durchflussmenge von 6 Liter/Minute Wasser beziehen. Reinigung Das Gerät nur feucht abwischen. Verwenden Sie keine

scharfen oder scheuernden Reinigungsmittel. Keinen Dampfreiniger benutzen. ■ Kundendienst Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Nummern auf der Innenseite der aufklappba- ren Bedienblende des Durchlauferhitzers. Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- altgeräte (waste electrical and elec tronic equip- ment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor. Über aktuelle Entsorgungswege bitte beim Fach- händler informieren. Änderungen vorbehalten.6

Eine Störung, was tun? Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hin- weise die Störung selbst behoben werden kann. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz. Störung Ursache Behebung Wer Zu geringer Durchfluss von Wasser. Das Sieb im Wasserhahn oder im Duschkopf ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Kunde Das Sieb im Heizblock ist verstopft. Das Sieb durch einen Fachmann reinigen lassen. Fachmann Die eingestellte hohe Wasser- temperatur wird nicht erreicht. Der Durchlauferhitzer ist an eine Thermostat-Mischbatterie angeschlossen. Die Temperatur am Durchlauf- erhitzer auf „60 °C“ einstellen. Kunde Keine Displayanzeige Die Sicherung in der Haus- installation hat ausgelöst. Die Sicherung in der Haus- installation überprüfen. Kunde Der Sicherungsautomat im Gerät hat ausgelöst. Den Sicherungsautomaten im Gerät durch einen Fachmann überprüfen lassen. Fachmann Das Wasser wird nicht warm. Die Sicherung in der Haus- installation hat ausgelöst. Die Sicherung in der Haus- installation überprüfen. Kunde Es fließt kurzzeitig kaltes Wasser. Die Lufterkennung im Gerät regis- triert Luft im Wasser und schaltet die Heizleistung kurzzeitig ab. Der Durchlauferhitzer geht nach einigen Sekunden automatisch wieder in Betrieb. Automatik im Durchlauf- erhitzer Die eingestellte Temperatur, z. B. 41,0 °C, blinkt. Die Auslauftempe- ratur ist höher als die eingestellte Temperatur. Die Zulauftemperatur im Durch- lauferhitzer ist höher als die ein- gestellte Temperatur (z. B. durch vorgewärmtes Wasser aus der Solaranlage). Der Thermostatvormischer in der Hausanlage muss entsprechend auf niedrigere Temperaturen eingestellt werden. Kunde Winterbetrieb: Die gewünschte Auslauftemperatur wird im Win- ter nicht mehr erreicht. Die Zulauftemperatur ist gesunken. Wassermenge am Wasserhahn so weit reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird. Kunde E02 Kein Thermostatvormischer vorhanden Die Zulauftemperatur zum Durch- lauferhitzer ist höher als 55 °C (z. B. durch vorgewärmtes Wasser aus der Solaranlage). Thermostatvormischer in die Hausanlage einbauen. Kunde Die Zulauftemperatur zum Durch- lauferhitzer ist höher als 55 °C (z. B. durch vorgewärmtes Wasser aus der Solaranlage). Der Thermostatvormischer in der Hausanlage muss entsprechend auf niedrigere Temperaturen eingestellt werden. E03–E04 Temperatursensor defekt Bitte den Kundendienst anrufen. Kundendienst E05–E07 Elektronik defekt Bitte den Kundendienst anrufen. Kundendienst E08 Frostschaden Der Zulaufsensor misst eine Temperatur von ≤ 0 °C. Das Gerät ist defekt! Unbedingt sofort das Wasser abdrehen und das Gerät vom Strom trennen (siehe auch Sicherheitshinweise). Bitte den Kundendienst anrufen. Kunde/ Fachmann E09 Temperatursensor/ Elektronik defekt Bitte den Kundendienst anrufen. Kundendienst E10–E11 Luftblasenerkennung spricht an. Das Gerät vom Strom trennen. Den Warmwasserhahn zum Ent- lüften ganz öffnen und das Gerät 1 Minute lang durchspülen. Strom wieder einschalten. Kunde/ Fachmann E12–E13 Elektronik defekt Bitte den Kundendienst anrufen. Kundendienst Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.7
