Caractéristiques	Détails
Type de produit	Capteur de porte / fenêtre
Connectivité	Sans fil
Alimentation	Pile
Compatibilité	Compatible avec systèmes de sécurité ABUS
Installation	Facile à installer, sans câblage nécessaire
Fonctionnalités de sécurité	Alerte en cas d'ouverture non autorisée
Maintenance	Vérifier régulièrement l'état de la pile
Dimensions	Compact, adapté à la plupart des portes et fenêtres
Garantie	Vérifier les conditions de garantie auprès du fabricant

FOIRE AUX QUESTIONS - FUMK50000B ABUS

Comment installer le capteur de porte/fenêtre ABUS FUMK50000B ?

Pour installer le capteur, nettoyez la surface de la porte ou de la fenêtre, retirez le film adhésif du capteur et de l'aimant, puis collez-les sur les surfaces correspondantes en vous assurant qu'ils sont bien alignés.

Que faire si le capteur ne s'active pas ?

Vérifiez que la batterie est correctement installée et suffisamment chargée. Assurez-vous également que le capteur et l'aimant sont correctement alignés lorsque la porte ou la fenêtre est fermée.

Le capteur fonctionne-t-il avec une application mobile ?

Oui, le capteur ABUS FUMK50000B peut être connecté à l'application ABUS pour vous permettre de recevoir des notifications et de gérer les paramètres à distance.

Comment remplacer la batterie du capteur ?

Pour remplacer la batterie, ouvrez le boîtier du capteur à l'aide d'un tournevis, retirez l'ancienne batterie et insérez une nouvelle batterie CR2450 en veillant à respecter la polarité.

Que faire si je reçois des fausses alertes ?

Vérifiez que le capteur est bien fixé et qu'il n'y a pas de vibrations ou de mouvements à proximité qui pourraient déclencher de fausses alertes. Vous pouvez également ajuster les paramètres de sensibilité dans l'application.

Le capteur est-il résistant à l'eau ?

Le capteur ABUS FUMK50000B est conçu pour une utilisation en intérieur. Il n'est pas résistant à l'eau et ne doit pas être exposé à l'humidité ou à la pluie.

Comment réinitialiser le capteur ?

Pour réinitialiser le capteur, retirez la batterie, patientez environ 10 secondes, puis réinsérez la batterie. Cela remettra le capteur aux paramètres d'usine.

Le capteur est-il compatible avec d'autres systèmes de sécurité ?

Le capteur ABUS FUMK50000B est compatible avec d'autres produits de la gamme ABUS, mais vérifiez la compatibilité avec d'autres systèmes de sécurité avant de l'installer.

MODE D'EMPLOI FUMK50000B ABUS

Détecteur d'ouverture sans fil

Instructions d'installation

Draadloze openingsmelder

Nous vous remercions d'avoir porté votre choix sur ce détecteur d'ouverture sans fil. Le présent produit fait appel à une technologie de pointe. Il est conforme aux exigences des directives européennes et nationales en vigueur.

« ABUS Security-Center GmbH & Co. KG déclare par la présente que la référence FUMK50000W/B; FUMK50010W/B est conforme aux exigences fondamentales et aux autres prescriptions en vigueur des/de la directive 1999/5/EG. La déclaration de conformité est disponible à l'adresse suivante:

Tenir compte des instructions et des consignes de la présente notice ! Le non-respect des présentes instructions entraîne la déchéance de la garantie ! La société ne saurait être tenue responsable des dommages indirects ! Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Avertissements concernant la pile

L'appareil est alimenté en tension continue par une pile au lithium de 3 V. Pour assurer une vie longue durée à la pile et éviter les incendies et les préjudices corporels, veuillez tenir compte des consignes ci-après :

• Ne pas jeter la pile dans les ordures ménagères.
• La pile ne doit être ni directement exposée à une source de chaleur ou un rayonnement solaire ni conservée dans un lieu à très haute température.
• Ne pas faire brûler la pile.
• La pile ne doit pas entrer en contact avec de l'eau.
• Elle ne doit être ni démontée, ni percée, ni endommagée.
• Les contacts de la pile ne doivent pas être court-circuités.
• Mettre la pile hors de portée des enfants en bas-âge.
• La pile n'est pas rechargeable.

1. Contenu de la livraison :

1 x instructions d'installation
1 aimant
1 x pile CR2 3 V au lithium
1 support magnétique
1 détecteur d'ouverture
2 vis à tête noyée (support magnétique)
2 vis à tête cylindrique (détecteur)
4 plaques de calage de l'aimant
2 plaques de calage du détecteur
4 straps enfichables (cavaliers) sur l'électronique

3. Mise en service :

Ouvrir le boîtier en desserrant la vis, puis en retirant le couvercle.

2. Fiche technique :

Alimentation :	3V Li/MnO2
Type de pile :	CR2
Consommation :	0,03 A
Fréquence :	868,6625 MHz/FM
Poids :	env. 53 g
Dimensions LxHxP mm :	33x89x29
Durée de service de la pile :	36 mois maxi.
Classe environnementale :	I (-10-+55 °C)
Niveau de sécurité :	II
N° INCERT :	C0160194
Boîtier :	ABS

Attention!

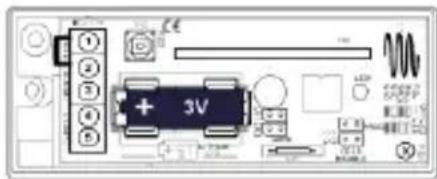

Faire attention à la polarité !

Introduisez la pile dans le détecteur d'ouverture sans fil.

4. DEL de signalisation:

Etat de fonctionnement	Signal
Mode de fonctionnement	Aucun signal
Emission / Mode de programmation IR	4 clignotements
Mode de programmation détecteur interne	Clignotement continu

DEL de signalisation

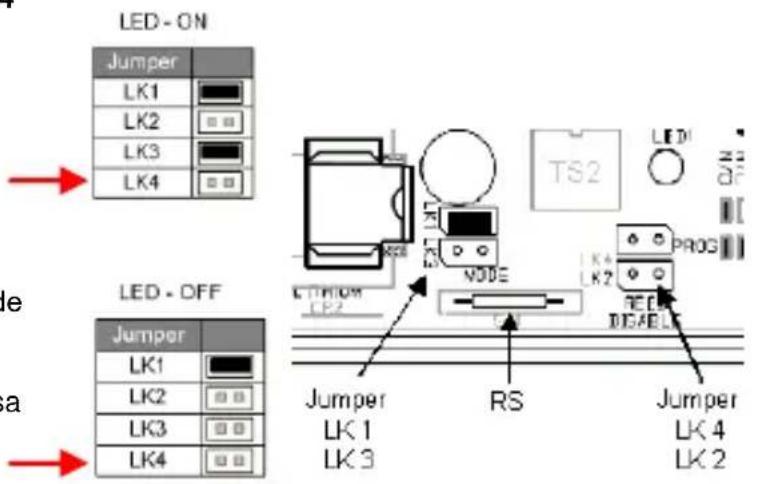

5. Activation de DEL :

Enfichez un cavalier sur LK1 et LK3. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continuellement. Retirez-le ensuite. La DEL est maintenant active. Remettre le cavalier sur sa position d'origine.

6. Désactivation de LED :

Enfichez un cavalier sur LK1. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continuellement. Retirez-le ensuite. La DEL est maintenant désactivée. Remettre le cavalier sur sa position d'origine.

LED - ON Jumper LK1 LK2 LK3 LK4 LED - OFF Jumper LK1 LK2 LK3 LK4 LTRIOM CP2 NDOE TS2 PROG LK4 LK2 REF DISABLE Jumper LK 1 LK 3 RS Jumper LK 4 LK 2

7. Apprentissage des zones :

Assurez-vous que la Secvest (récepteur) soit à chaque fois en mode d'apprentissage. Utilisez un module universel sans fil (extension radio), puis tenez la DEL de signalisation « SL » du détecteur à 50 mm maxi. au-dessus du récepteur IR et procédez à l'apprentissage des zones comme décrit ci-après.

Aux dernières pages, vous trouverez les configurations possibles des diverses zones. Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

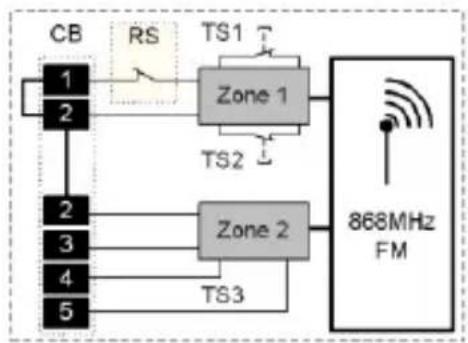

8. Apprentissage de la zone 1 :

Maintenez le contact anti-arrachement mural « TS2 », à l'état démonté également le contact de couvercle « TS1 » enfoncés.

Ouvrez l'un de ces contacts jusqu'à ce que le récepteur accuse réception.

T52 SL T51 S1 T52 SL S1

9. Apprentissage de la zone 2: (si nécessaire)

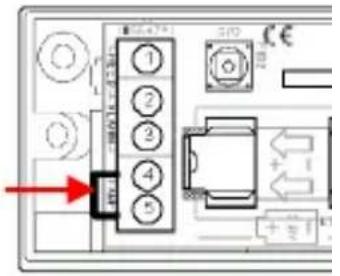

Reliez la borne « TAMP » à la borne contact 4 et 5 à l'aide d'un cavalier.

Ouvrez et fermez la connexion « TAMP », jusqu'à ce que le récepteur confirme.

10. Ne pas monter le détecteur :

• sur ou à proximité de surfaces métalliques !
  • à moins de 1 m de conduites de gaz, d'eau ou de lignes de courant !
• à proximité d'appareils électriques, tels que des ordinateurs, des photocopieurs ou autres émetteurs !

11. Portée :

La portée dépend des conditions ambiantes. Fixez donc le détecteur à titre d'essai à l'aide de ruban adhésif double face et déclenchez une alarme d'essai. Si ce signal n'a pas été reçu par la Secvest, testez le détecteur à un autre endroit. L'intensité du signal ne doit pas être inférieure à la valeur 3. Vérification avec la Secvest: Passez en mode installateur →Test → Portée Radio

12. Site de montage :

Le coin supérieur de votre fenêtre/encadrement de porte est un site de montage optimal du détecteur d'ouverture de porte. Veillez à installer le détecteur sur une surface plane, pour que le contact anti-arrachement murale TS2 commute (voir Apprentissage de la zone 1).

NIVENU DE RECEPTION Toutes Zones Postées Zone 01 3 Retour

F

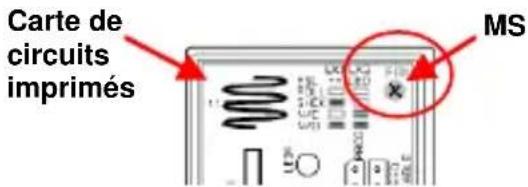

Retirez la platine du boîtier. Desserrez la vis « MS » et retirez la platine en la soulevant.

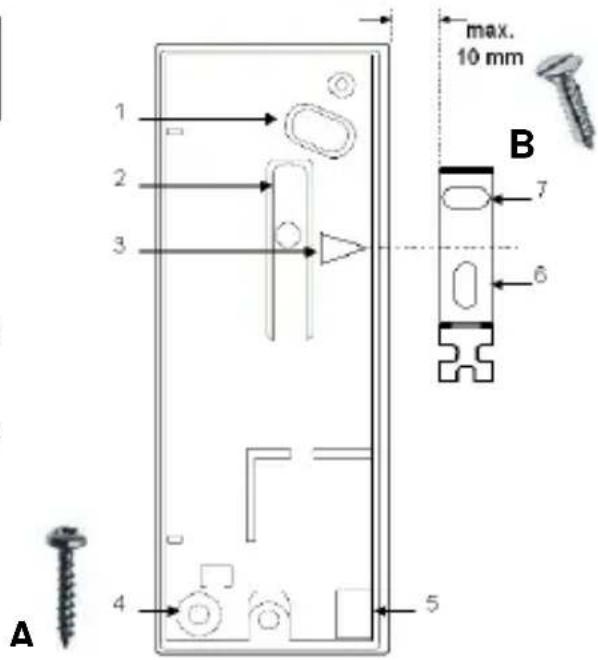

Fixez le détecteur et le support magnétique en les centrant par rapport au repère « 3 » et à 10 mm de distance maxi.

Utilisez ensuite l'embase du détecteur et du support magnétique pour le repérage des trous de fixation 1, 4 et 6, 7.

Utilisez les vis à tête cylindrique « A » pour le détecteur et les vis à tête noyée « B » pour le support magnétique.

Veillez à ce que le contact anti-arrachement mural « 2 » se déplace vers l'intérieur.

Passe-câble « 5 » pour détecteur externe, câble de raccordement de 10 mètres maxi.

Carte de circuits imprimés MS

1 2 3 4 5 max. 10 mm B 7 6 A

14. Configurations :

Abréviations	Description		Abréviations	Description
CB	Borne de raccordement		TS1 - 2	Contacts anti-sabotage internes
RS	Contact à lames souples		eTS3	Contact anti-sabotage externe
NC	Normalement fermé		eS1 - 2	Contacts de commutation externes
NO	Normalement ouvert

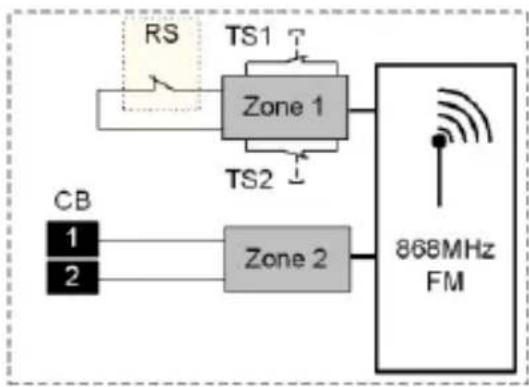

Si vous n'utilisez que la zone 2 du détecteur, les contacts anti-sabotage internes TS1-2 sont désactivés.

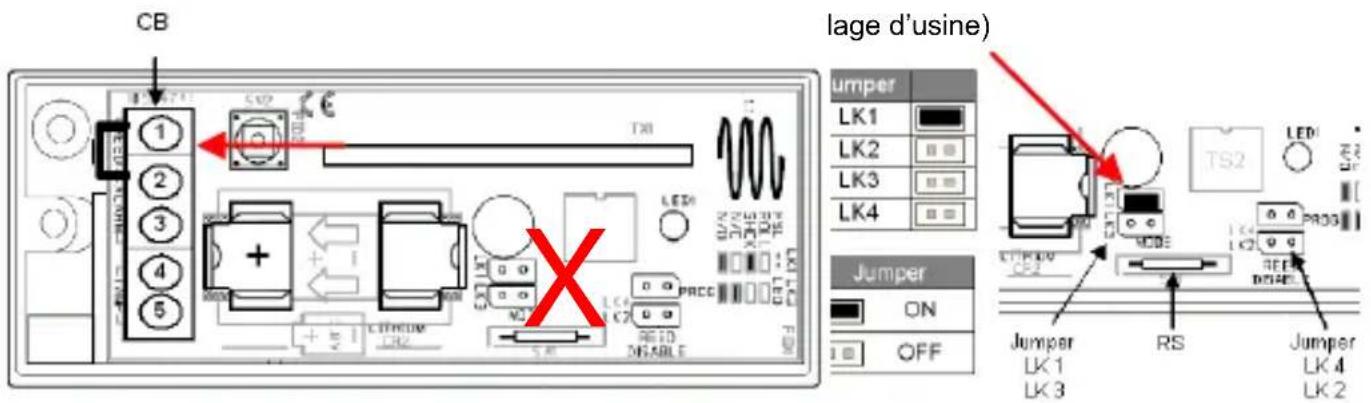

Fig. 1

CB lage d'usine) lumper LK1 LK2 LK3 LK4 Jumper ON OFF Jumper LK1 LK3 RS Jumper LK4 LK2

Voorwoord

Geachte klant,

Utilisation du détecteur en tant que module radio

Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

1. Fermez la borne du strap enfichable LK2 (fig. 1, pos. 2) pour désactiver le contact magnétique interne.
   Reliez les détecteurs externes aux bornes à vis de la barrette et procédez à leur apprentissage, voir « Raccordement de contacts externes » et « Apprentissage de contacts externes ».

Apprentissage de contacts externes

L'apprentissage des contacts externes du détecteur d'ouverture sans fil a lieu sur une zone particulière de la centrale :

1. Mettez la centrale d'alarme sans fil en mode d'apprentissage. Tenez compte du mode d'emploi de la centrale d'alarme sans fil.
   1.1. Raccordez les deux bornes à vis à la barrette à bornes à l'aide d'une résistance de 2,2 kiloohms.
   1.2. Retirez de nouveau la résistance pour déclencher un envoi de signal radio. OU :
   1.3. Reliez le contact externe à un détecteur et ouvrez la protection anti-sabotage.
   1.4. Assurez-vous que la centrale d'alarme ait détecté le détecteur.

Raccordement de contacts externes

Le raccordement de contacts externes à ce détecteur d'ouverture sans fil est possible par DEOL. En présence de plusieurs appareils, ces derniers doivent être branchés en série. La longueur de câble ne doit pas dépasser 10 m.

Raccordez les appareils externes aux bornes à vis sur la platine. Tenez également compte des résistances.

Activation/désactivation de DEL

Shuntez LK3 pour activer la DEL. Retirer le cavalier pour la désactiver.

EL	Clignotement : mode de programmation Clignotement quadruple : envoi Eteinte : normal
LK2	Contact interne		Désactivé Activé
LK3	DEL		Activé Désactivé

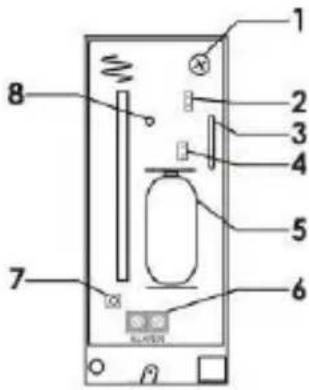

N°	Désignation
1	Vis de fixation
2	Connexion de strap enfichable LK2
3	Contact magnétique
4	Connexion de strap enfichable LK3
5	Pile
6	Barrette de bornes à vis
7	Protection anti-sabotage, couvercle
8	DEL

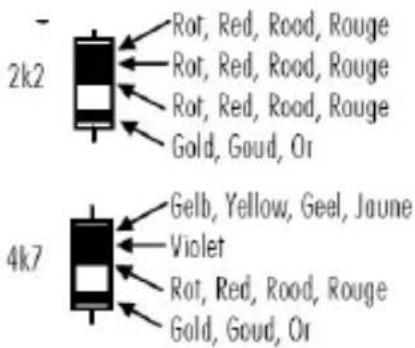

2k2 Rot, Red, Rood, Rouge Rot, Red, Rood, Rouge Rot, Red, Rood, Rouge Gold, Goud, Or 4k7 Gelb, Yellow, Geel, Jaune Violet Rot, Red, Rood, Rouge Gold, Goud, Or
    note right of Zone1: TS1, TS2
    note right of 868MHz FM: Wi-Fi signal

FUMK50010W/B
