GEBRUIKSAANWIJZING FUMK50000B ABUS
Installatie-instructies

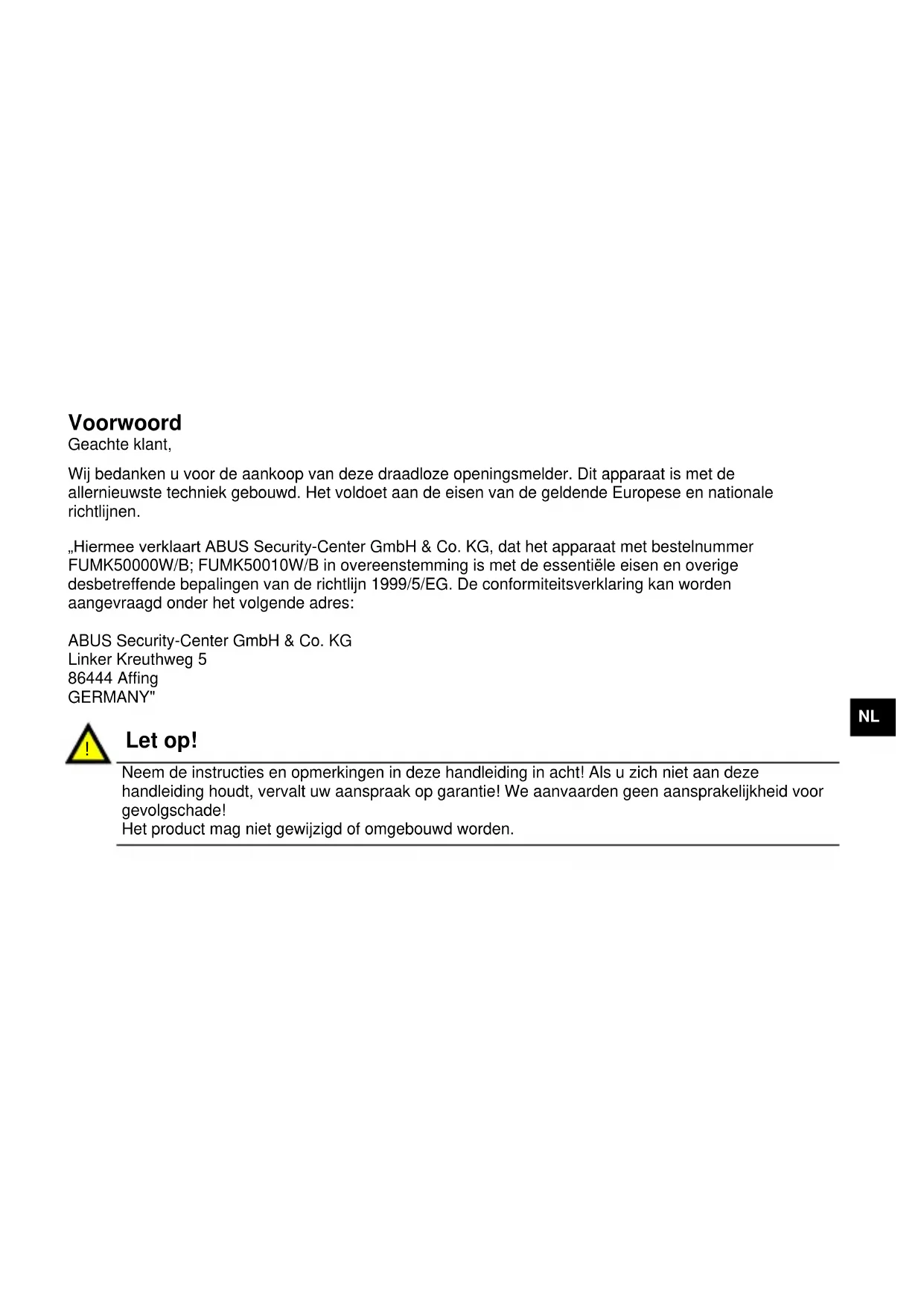

Wij bedanken u voor de aankoop van deze draadloze openingsmelder. Dit apparaat is met de allernieuwste techniek gebouwd. Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen.
„Hiermee verklaart ABUS Security-Center GmbH & Co. KG, dat het apparaat met bestelnummer FUMK50000W/B; FUMK50010W/B in overeenstemming is met de essentiële eisen en overige desbetreffende bepalingen van de richtlijn 1999/5/EG. De conformiteitsverklaring kan worden aangevraagd onder het volgende adres:
Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich niet aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade!
Het product mag niet gewijzigd of omgebouwd worden.
NL

Waarschuwingen i.v.m. de batterij
Het toestel wordt door een 3V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:
- Voer de batterij niet via het huisvuil af.
- De batterij mag niet direct aan een warmtebron of zonlicht blootgesteld worden
- en mag niet op een plaats met heel hoge temperatuur bewaard worden
- De batterij mag niet worden verbrand.
- De batterij mag niet met water in aanraking komen.
- De batterij mag niet uiteen gehaald worden, er mag niet in worden geprikt en ze mag niet beschadigd worden.
- De batterijconatcten mogen niet kortgesloten worden.
- De batterij mag niet in de handen van kleine kinderen terecht komen.
- De batterij is niet herlaadbaar.
1. Leveromvang:
1 x installatie-instructies
1 x magneet
1 x batterij CR2 3 V lithium
1 x magneethouder
1 x openingsmelder
2 x platkopschroeven (magneethouder)
2 x lenskopschroeven (melder)
4 x magneet afstandsplaten
2 x melder afstandsplaten
4 x geleiderbruggen (jumper) op de elektronica
3. Ingebruikneming:
Open het huis door de schroef los te draaien en vervolgens het deksel te verwijderen.
| Spanningsvoeding: | 3V Li/MnO2 |
| Batterijtype: | CR2 |
| Stroomopname: | 0,03 A |
| Frequentie: | 868,6625 MHz / FM |
| Gewicht: | ca. 53 g |
| Afmetingen b x h x d mm: | 33x89x29 |
| Batterijlooptijd: | tot 36 maanden |
| Milieuklasse: | I (-10 - +55 °C) |
| Veiligheidsgraad: | II |
| INCERT-nr.: | C0160194 |
| Materiaal van het huis: | ABS |

Let op!
Let op de juiste polen!

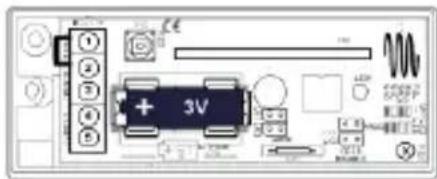

Plaats de batterij in de draadloze openingsmelder.

| Bedrijfstoestand | Signaal |
| Bedrijfsmodus | Geen signaal |
| Zenden / programmeermodus IR | 4 x knipperen |
| Programmeermodus melder intern | Permanent knipperen |


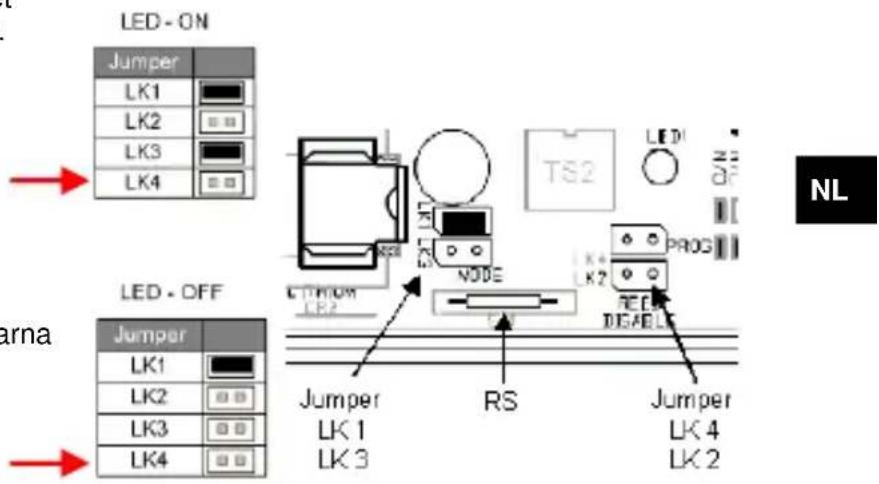

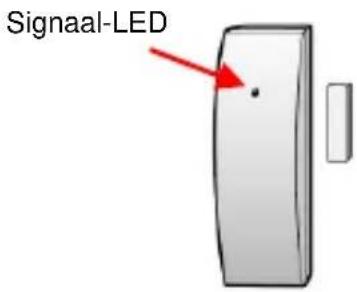

Signaal-LED5. LED activeren
Steek een jumper op LK1 en LK3. Sluit LK4 met een jumper kort tot de LED permanent knippert. Daarna verwijdert u die opnieuw, de LED is nu geactiveerd. Zet de jumper weer in zijn oorspronkelijke positie.
6. LED deactiveren
Steek een jumper op LK1. Sluit LK4 met een jumper kort tot de LED permanent knippert. Daarna verwijdert u die opnieuw, de LED is nu gedeactiveerd. Zet de jumper weer in zijn oorspronkelijke positie.
Zorg ervoor dat de Secvest (ontvanger) zich telkens in de inleesmodus bevindt. Gebruik een draadloze universele module (draadloze uitbreiding), dan houd u de signaal-LED „SL” van de melder max. 50 mm boven de IR-ontvanger en leest u de zones in, zoals onderaan beschreven.

Op de laatste pagina's bevinden zich de mogelijke configuraties van de verschillende zones. U kunt dit draadloze magneetcontact ook als draadloze module gebruiken.

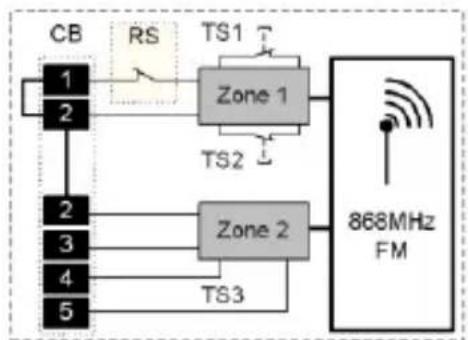

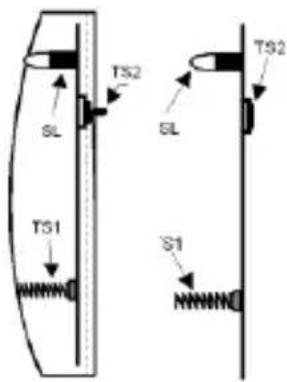

8. Inlezen van de zone 1
Houd het wandlostrekcontact „TS2“, in gedemonteerde toestand ook het dekselcontact „TS1” ingedrukt.
Open één van deze contacten tot de ontvanger de ontvangst bevestigt.


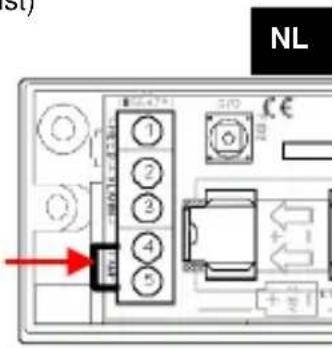

9. Inlezen van de zone 2
(indien vereist)
Sluit de aansluiting „TAMP“ met een geleiderbrug aan de aansluitklem contact 4 en 5.
Open en sluit de verbinding „TAMP“ tot de ontvanger de ontvangst bevestigt.
Let op!
10. Monteer de melder:
- niet op of in de buurt van metalen vlakken!
- niet onder 1 m van gas-, water- en stroomleidingen!
- niet in de buurt van elektrische apparaten, bijv. computers, kopieerapparaten of andere zenders!
11. Reikwijdte:
De reikwijdte is afhankelijk van de omgevingsomstandigheden. Bevestig daarom de melder bij wijze van proef met dubbelzijdige plakband en activeer bij wijze van test een alarm. Werd dit signaal door de Secvest niet ontvangen, dan test u de melder op een andere plaats. De signaalsterkte mag de waarde 3 niet onderschreiden. Controle met de Secvest: Ga naar het programmeermenu →Test → Meldersignaal

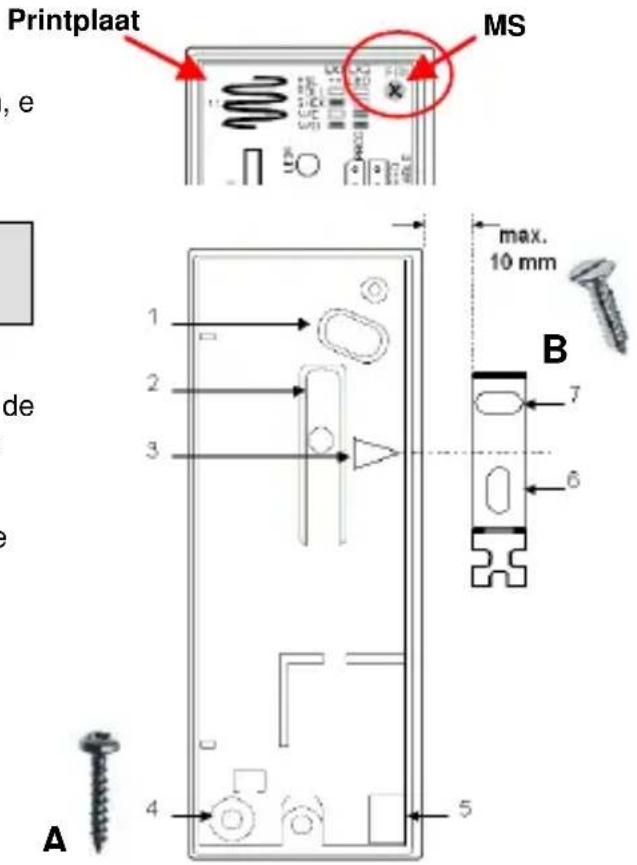

12. Montageplaats:
Optimale montageplaats voor de draadloze openingsmelder is de bovenste hoek van uw raam-/deurkozijn. Zorg ervoor dat u de melder op een effen oppervlak installeert, zodat het wandlostrekcontact TS2 (zie inlezen zone 1) schakelt.

Verwijder de printplaat uit het huis. Schroef „MS” lossen, e printplaat eruit tillen.

Bevestig de melder en de magneethouder centraal t.o.v. de markering „3” op max. 10 mm afstand.
Daarna gebruikt u de bodemplaat van de melder en van de magneethouder om de bevestigingsgaten 1, 4 en 6, 7 te markeren.
Gebruik de lenskopschroeven „A” voor de melder en de platkopschroeven „B” voor de magneethouder.
Zorg ervoor dat het wandlostrekcontact „2” naar binnen beweegt.
Kabelopening „5” voor externe melders, max. 10 meter aansluitkabel.


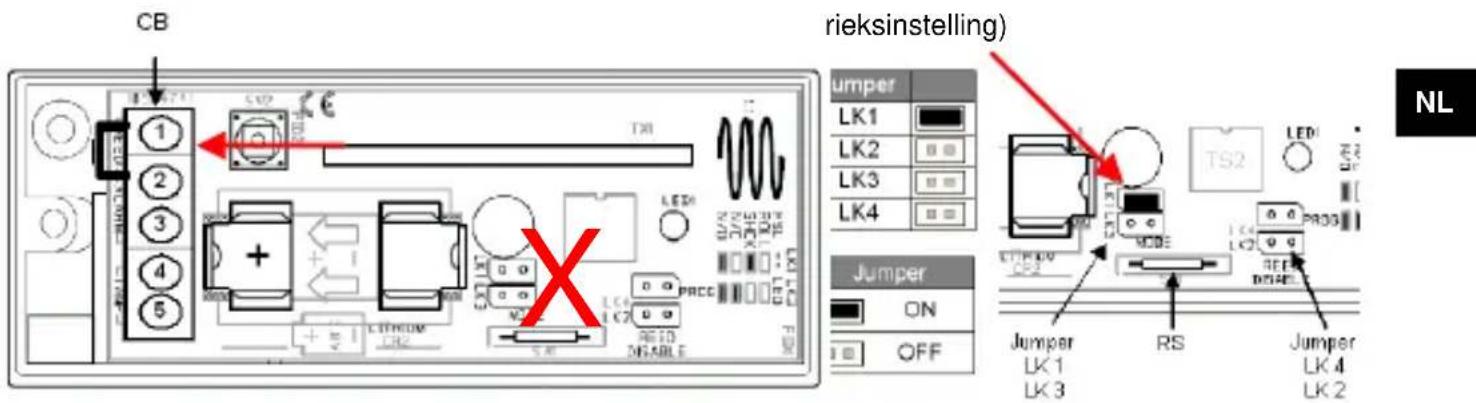

Printplaat MS , e 1 2 3 4 5 max. 10 mm B 7 6 A14. Configurations:
| Afkortingen | Beschrijving | Afkortingen | Beschrijving | |
| CB | Aansluitklem | TS1 - 2 | Interne sabotagecontacten | |
| RS | Reed schakelaar | eTS3 | Extern sabotagecontact | |
| NC | Normaal gesloten | eS1 - 2 | Externe schakelcontacten | |
| NO | Normaal open |

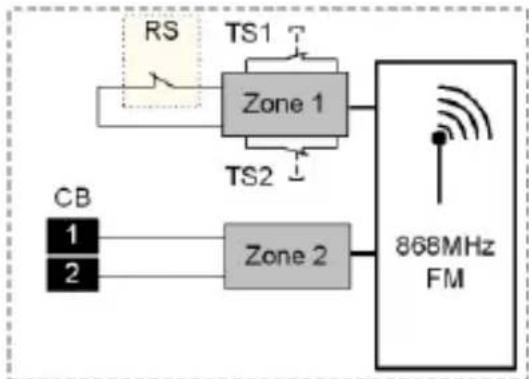

Gebruik alleen de zone 2 van de melder, dan zijn de interne sabotagecontacten TS1-2 gedeactiveerd.
Afb. 1
Egregio cliente,
Melder als draadloze module gebruiken
U kunt dit draadloze magneetcontact ook als draadloze module gebruiken.
- Sluit de geleiderbrugaansluiting LK2 (afb. 1, pos. 2) om het interne magneetcontact te deactiveren.
Sluit de externe melders op de klemmen van het schroefklemblok aan en lees ze in, zie „Externe contacten aansluiten“ en „Externe contacten inlezen“.
Externe contacten inlezen
De externe contacten van de draadloze openingsmelder worden op een extra zone van de centrale ingelezen:
- Zet uw draadloze centrale in de inleesmodus. Neem de handleiding van uw draadloze centrale in acht.

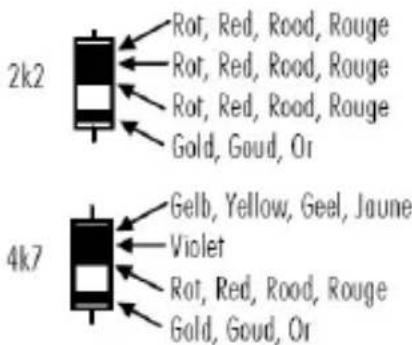

1.1. Verbind de beide klemschroeven op het schroefklemblok met een 2K2 weerstand.
1.2. Verwijder de weerstand weer om een draadloze transmissie te activeren. OF:
1.3. Verbind het externe contact met een melder en open de bescherming tegen sabotage.
1.4. Controleer of de alarmcentrale de melder herkend heeft.
Externe contacten aansluiten
U kunt externe contacten via DEOL op deze draadloze openingsmelder aansluiten.
Bij meerdere apparaten, moeten deze in serie geschakeld zijn. De kabellengte dient niet meer dan 10 m te bedragen.
Sluit de externe apparaten aan de schroefklemmen op de printplaat aan, houd ook rekening met de weerstandswaarden.
LED activeren / deactiveren
Brug de geleiderbrugaansluiting LK3 om de LED te activeren.
Verwijder de brug om ze te deactiveren.
| LED | Knipperend: Programmeermodus4 x knipperen: ZendenUit: Normaal | ||
| LK2 | Intern contact | ![]() | UitAan |
| LK3 | LED | ![]() | AanUit |

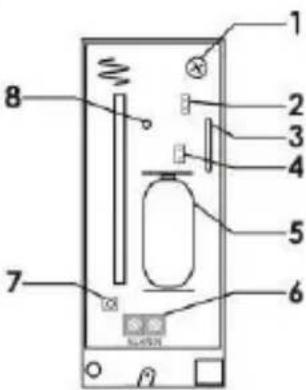

| No | Betekenis |
| 1 | Bevestigingsschroef |
| 2 | Geleiderbrugaansluiting LK2 |
| 3 | Magneetschakelaar |
| 4 | Geleiderbrugaansluiting LK3 |
| 5 | Batterij |
| 6 | Schroefklemblok |
| 7 | Bescherming tegensabotage, deksel |
| 8 | LED |

