BEDIENUNGSANLEITUNG FUMK50000B ABUS

Installationsanleitung

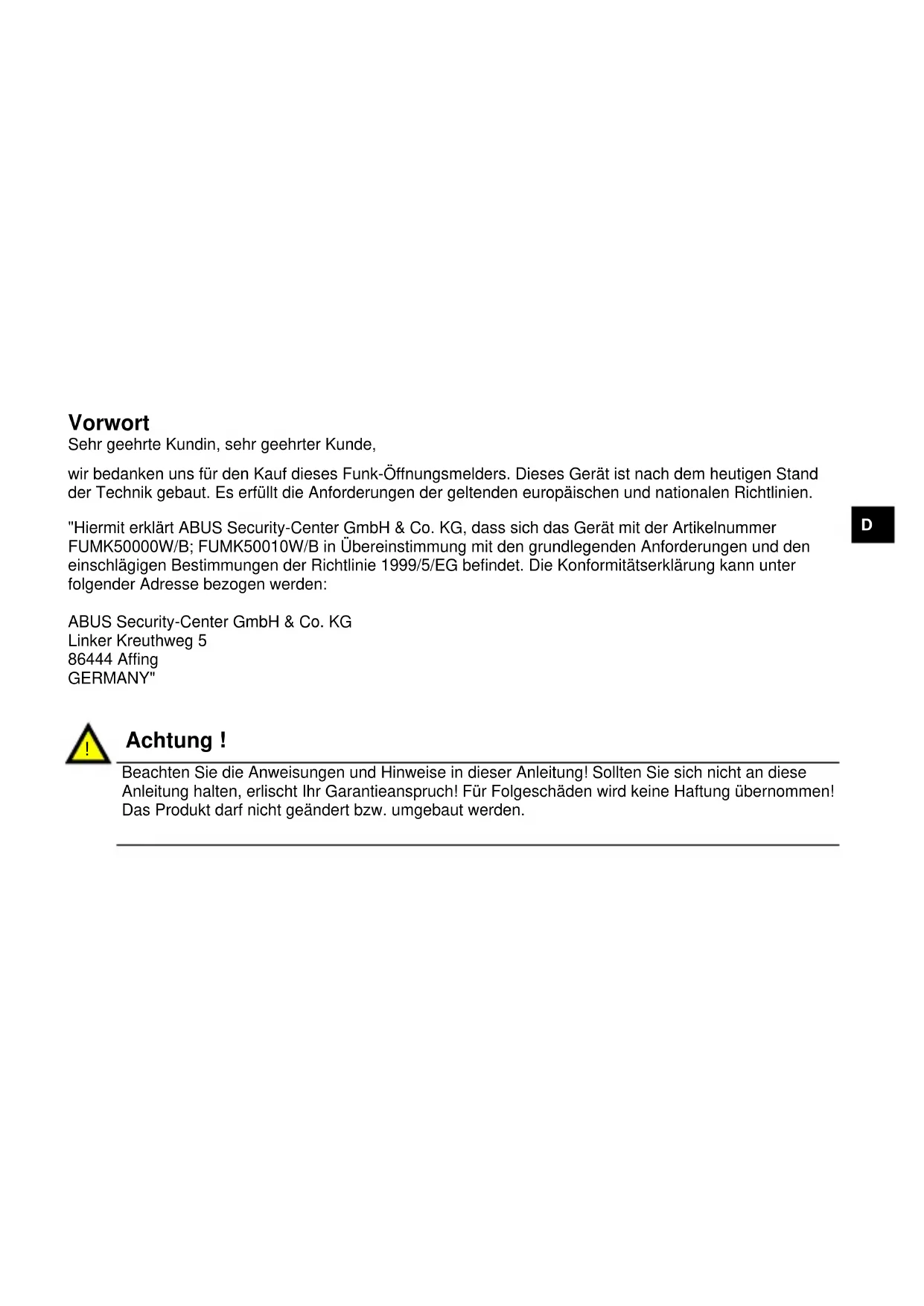

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Funk-Öffnungsmelders. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.

"Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass sich das Gerät mit der Artikelnummer FUMK50000W/B; FUMK50010W/B in Übereinstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY"

Achtung!

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das Produkt darf nicht geändert bzw. umgebaut werden.

Batteriewarnhinweise

Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
• und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden
  • Die Batterie darf nicht verbrannt werden
  • Die Batterie darf nicht mit Wasser in Berührung kommen
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen
  • Die Batterie ist nicht wieder aufladbar

• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden

1. Lieferumfang:

1 x Installationsanleitung
1 x Magnet
1 x Batterie CR2 3V Lithium
1 x Magnethalter
1 x Öffnungsmelder
2 x Senkkopfschrauben (Magnethalter)
2 x Linsenkopfschrauben (Melder)
4 x Magnet Abstandsplatten
2 x Melder Abstandsplatten
4 x Steckbrücken (Jumper) auf der Elektronik

3. Inbetriebnahme:

Öffnen Sie das Gehäuse, indem Sie die Schraube lösen und anschließend den Deckel entfernen.

2. Technische Daten:

Spannungsversorgung: 3V Li/MnO2

Batterietyp: CR2

Stromaufnahme: 0,03A

Frequenz: 868,6625 MHz / FM

Gewicht: ca. 53g

Abmaße BxHxT mm: 33x89x29

Batterielaufzeit: bis 36 Monate

Umweltklasse: I (-10-+55°C)

Sicherheitsgrad: II

INCERT-No: C0160194

Gehäusematerial.: ABS

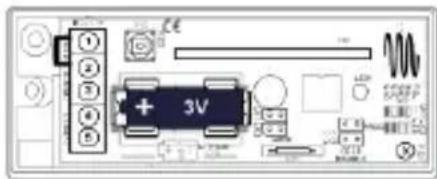

Achtung!

Beachten Sie die Polung!

Setzen Sie die Batterie in den Funköffnungsmelder ein.

Betriebszustand	Signal
Betriebsmodus	Kein Signal
Senden / Programmier Modus IR	4 x Blinken
Programmier Modus Melder intern	Kontinuierliches Blinken

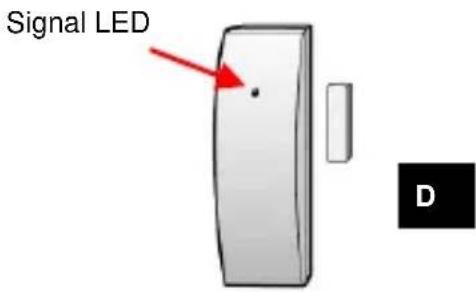

5. LED aktivieren

Stecken Sie einen Jumper auf LK1 und LK3. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach entfernen Sie diesen wieder, die LED ist jetzt aktiviert. Stellen Sie die ursprüngliche Position der Jumper wieder her.

6. LED deaktivieren

Stecken Sie einen Jumper auf LK1. Schließen Sie LK4 mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach entfernen Sie diesen wieder, die LED ist jetzt deaktiviert. Stellen Sie die ursprüngliche Position der Jumper wieder her.

7. Einlernen der Zonen:

Stellen Sie sicher, dass sich die Secvest (Empfänger) jeweils im Einlernmodus befindet. Verwenden Sie ein Funk - Universalmodul (Funkerweiterung), dann halten Sie die Signal LED „SL“ des Melders max. 50mm über den IR Empfänger und lernen Sie wie unten beschrieben die Zonen ein.

Auf den letzten Seiten befinden sich die möglichen Konfigurationen der einzelnen Zonen. Sie können diesen Funkmagnetkontakt auch als Funkmodul nutzen.

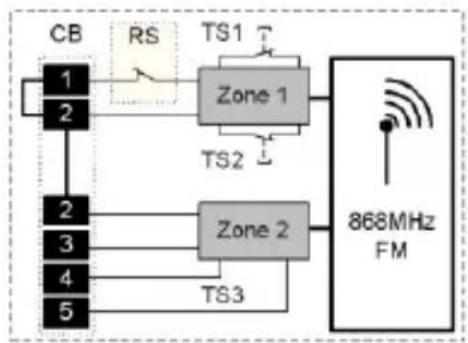

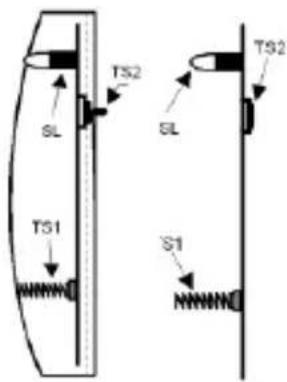

8. Einlernen der Zone1

Halten Sie den Wandabrisskontakt „TS2“, im ausgebauten Zustand auch den Deckelkontakt „TS1“ gedrückt.

Öffnen Sie einen dieser Kontakte, bis der Empfänger den Empfang bestätigt.

T51 SL T52 SL T52 S1
    Zone2["Zone 2"]
    3 --> Zone2
    4 --> Zone2
    5 --> Zone2
    Zone2 --> TS3
    868MHz["868MHz FM"]
    style 868MHz fill:#f9f,stroke:#333
    style 868MHz fill:#ccf,stroke:#333

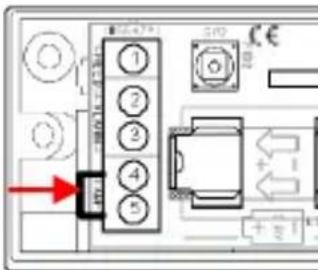

9. Einlernen der Zone 2

(wenn erforderlich)

Schließen Sie den Anschluss „TAMP“ mit

einer Drahtbrücke an der Anschlussklemme Kontakt 4 und 5.

Öffnen und schließen Sie die Verbindung „TAMP“, bis der Empfänger den Empfang bestätigt.

10. Montieren Sie den Melder:

• nicht auf oder in der nähe von Metallflächen!
• nicht unter 1m zu Gas-, Wasser- und Stromleitungen!
• nicht in der Nähe von elektrischen Geräten z.B., Computer, Kopierer oder anderen Sendern!

11. Reichweite:

Die Reichweite ist abhängig von den Umgebungsbedingungen. Befestigen Sie deshalb den Melder probeweise mit doppelseitigem Klebeband und lösen Sie zum Test einen Alarm aus. Wurde dieses Signal von der Secvest nicht empfangen, testen Sie den Melder an einer anderen Stelle. Die Signalstärke sollte den Wert 3 nicht unterschreiten. Überprüfung mit der Secvest: Gehen Sie in den Errichtermodus →Test →Meldersignal

12. Montageort:

Optimaler Montageort für den Funköffnungsmelder ist die obere Ecke Ihres Fenster-/Tür-Rahmens. Achten Sie darauf, dass Sie den Melder auf einer ebenen Fläche installieren, damit der Wandabrisskontakt TS2 (siehe Einlernen Zone 1) schaltet.

Signalstärke Alle Zonen gelöstet Zone 01 3 Zurück

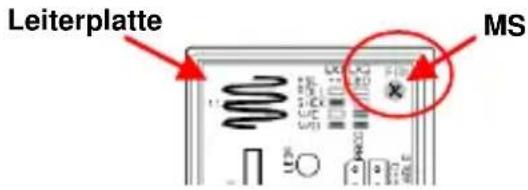

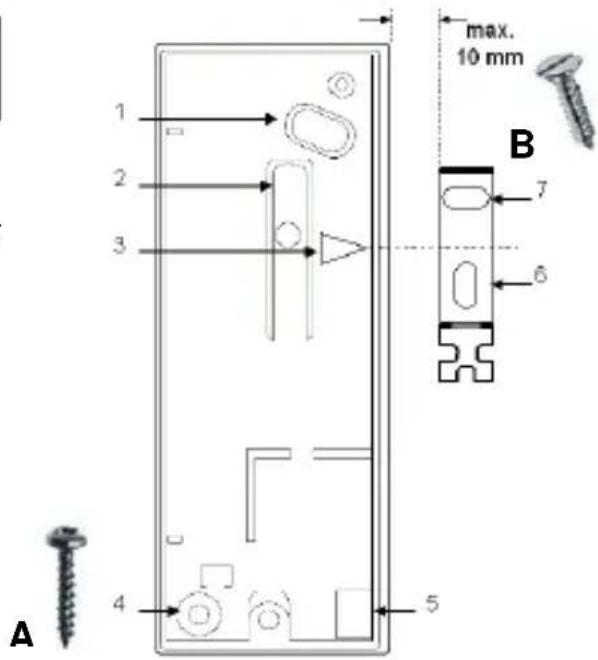

Entfernen Sie die Platine aus dem Gehäuse. Schraube „MS“ lösen, die Platine herausheben.

Befestigen Sie den Melder und den Magnethalter mittig zur Markierung „3“ mit max.10 mm Abstand.

Danach verwenden Sie die Bodenplatte des Melders und des Magnethalters um die Befestigungslöcher 1, 4 und 6, 7 zu markieren

Verwenden Sie die Linsenkopfschrauben „A“ für den Melder und die Senkkopfschrauben "B" für den Magnethalter.

Achten Sie darauf, dass sich der Wandabrisskontakt „2“ nach innen bewegt.

Kabelöffnung „5“ für externe Melder, max. 10 Meter Anschlusskabel.

Leiterplatte MS

1 2 3 4 5 max. 10 mm B 7 6 A

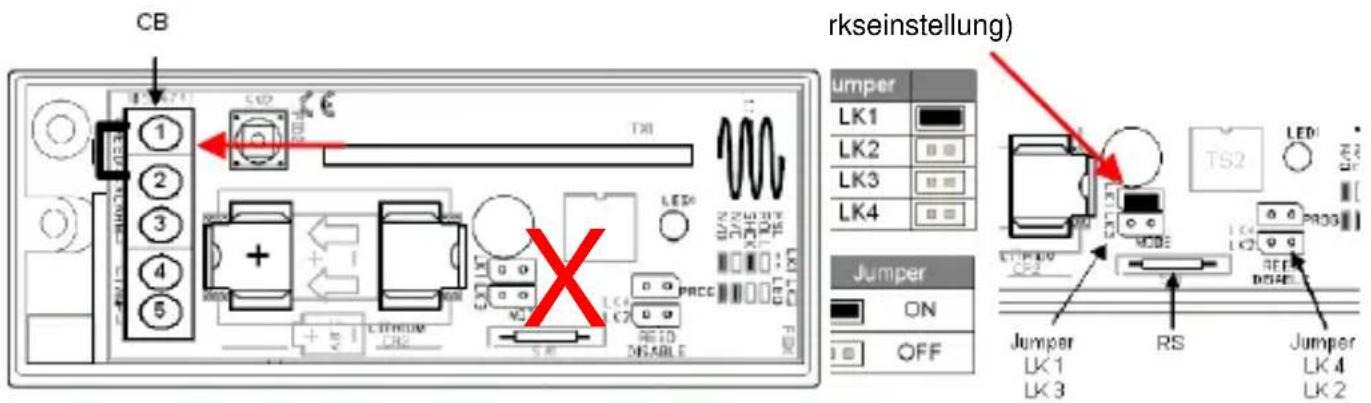

14. Konfigurationen :

Abkürzungen	Beschreibung		Abkürzungen	Beschreibung
CB	Anschlussklemme		TS1 - 2	Interne Sabotagekontakte
RS	Reed Schalter		eTS3	Externer Sabotagekontakt
NC	Normal geschlossen		eS1 - 2	Externe Schaltkontakte
NO	Normal offen

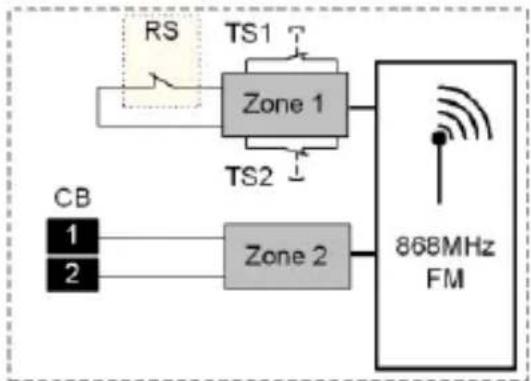

Verwenden Sie nur die Zone 2 des Melders, so sind die Internen Sabotagekontakte TS1-2 deaktiviert.

Fig.1

CB rkseinstellung) Jumper LK1 LK2 LK3 LK4 Jumper ON OFF Jumper LK1 LK3 RS Jumper LK4 LK2

Preface

Dear customers,

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY"

Important!

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY"

Attention!

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY"

Let op!

2. Technische gegevens:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY"

Attenzione!

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GFRMANY"

Vigtigt!

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY"

Uwaga!

Signalstärke Alle Zonen gelöstet Zone 01 3 Zurück

Melder als Funkmodul nutzen

Sie können diesen

Funkmagnetkontakt auch als Funkmodul nutzen.

1. Schließen Sie den

Steckbrückenanschluss LK2

Magnetkontakt zu deaktivieren.

Schließen Sie die externen

Melder an den Klemmen des Schraubklemmblocks an und lernen sie ein, siehe „Externe Kontakte

anschließen“ und „Externe

Kontakte einlernen.

Externe Kontakte einlernen

Die externen Kontakte des Funköffnungsmelders werden auf eine extra Zone der Zentrale eingelernt:

1. Setzen Sie Ihre Funkzentrale in den Lernmodus. Beachten Sie die Anleitung Ihrer Funkzentrale.

1.1. Verbinden Sie die beiden Schraubklemmen am Schraubklemmblock mit einem 2K2 Widerstand.

1.2. Entfernen Sie den Widerstand wieder, um eine Funk Übertragung auszulösen. ODER:

1.3. Verbinden Sie den externen Kontakt mit einem Melder und öffnen Sie den Sabotageschutz.

1.4. Vergewissern Sie sich, dass die Alarmzentrale den Melder erkannt hat.

Externe Kontakte anschließen

Sie können externe Kontakte über DEOL an diesen Funk-Öffnungsmelder anschließen.

Bei mehreren Geräten, müssen diese in Reihe geschaltet sein. Die Kabellänge sollte 10 m nicht überschreiten.

Schließen Sie die externen Geräte an die Schraubklemmen auf der Platine an, Beachten Sie auch die Widerstandswerte.

LED aktivieren / deaktivieren

Brücken Sie den Steckbrücken-Anschluss LK3 um die LED zu aktivieren. Entfernen Sie die Brücke, um sie zu deaktivieren.

LED	Blinkend: Programmiermodus4x blinken: SendenAus: Normal
LK2	Interner Kontakt		AusEin
LK3	LED	[H5Z2]	EinAus

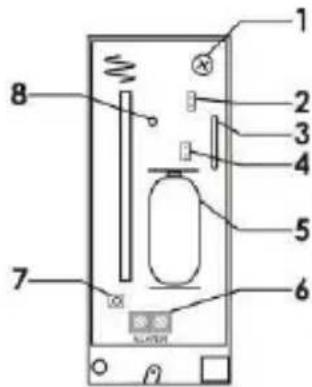

1 2 3 4 5 6 7 8

No	Bezeichnung
1	Befestigungsschraube
2	Steckbrückenanschluss LK2
3	Magnetschalter
4	Steckbrückenanschluss LK3
5	Batterie
6	Schraubklemmblock
7	Sabotageschutz, Deckel
8	LED

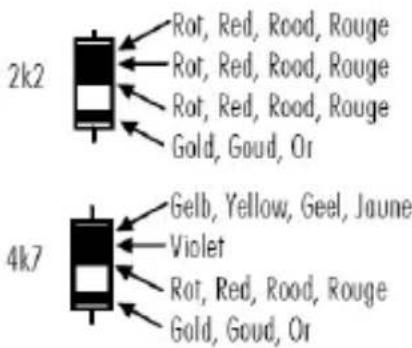

2k2 Rot, Red, Rood, Rouge Rot, Red, Rood, Rouge Rot, Red, Rood, Rouge Gold, Goud, Or 4k7 Gelb, Yellow, Geel, Jaune Violet Rot, Red, Rood, Rouge Gold, Goud, Or

