MANUALE UTENTE FUMK50000B ABUS

Radiorilevatore di apertura

Guida di installazione

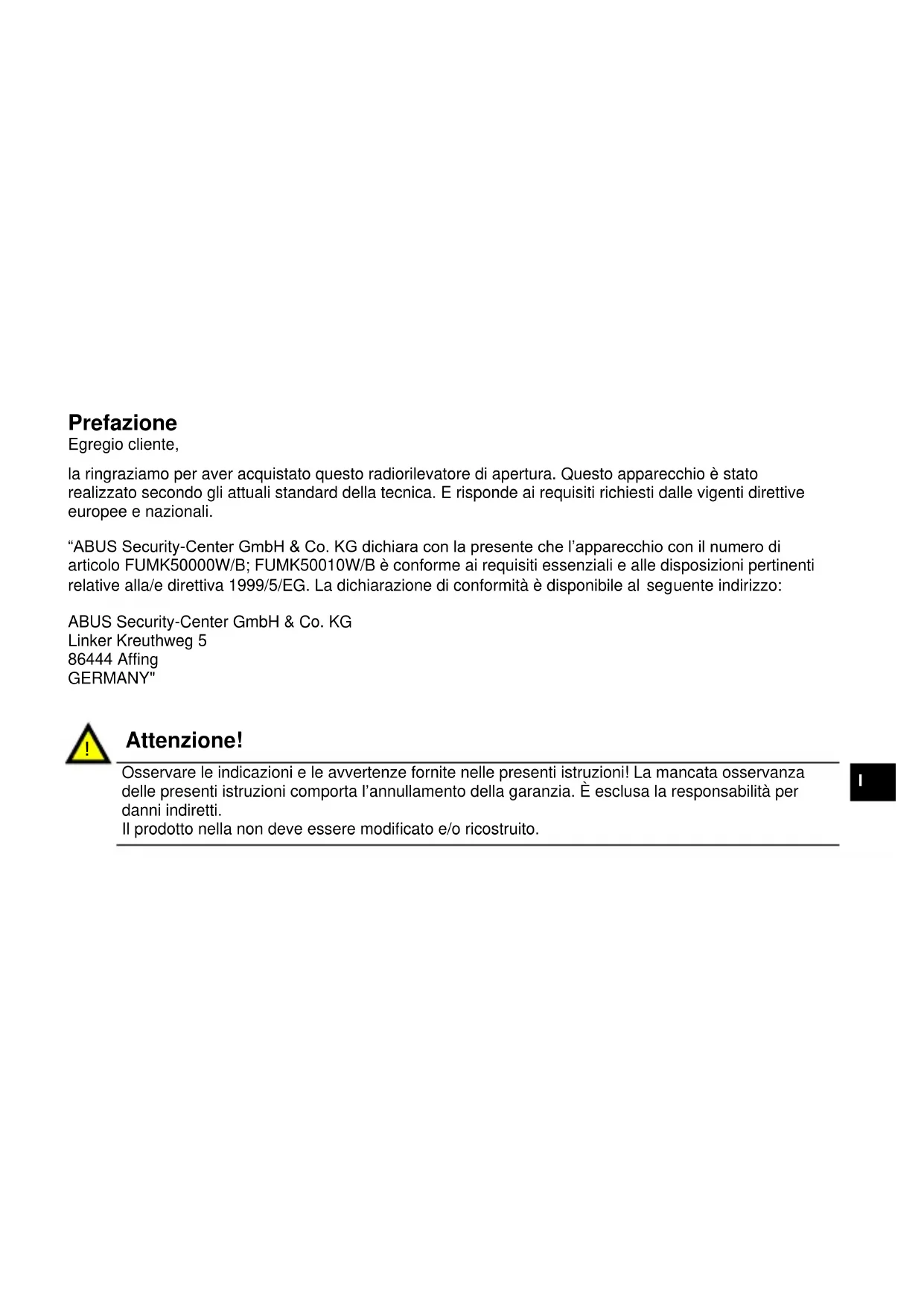

la ringraziamo per aver acquistato questo radiorilevatore di apertura. Questo apparecchio è stato realizzato secondo gli attuali standard della tecnica. E risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali.

"ABUS Security-Center GmbH & Co. KG dichiara con la presente che l'apparecchio con il numero di articolo FUMK50000W/B; FUMK50010W/B è conforme ai requisiti essenziali e alle disposizioni pertinenti relative alla/e direttiva 1999/5/EG. La dichiarazione di conformità è disponibile al seguente indirizzo:

Osservare le indicazioni e le avvertenze fornite nelle presenti istruzioni! La mancata osservanza delle presenti istruzioni comporta l'annullamento della garanzia. È esclusa la responsabilità per danni indiretti.

Il prodotto nella non deve essere modificato e/o ricostruito.

Avvertenza batteria

Il dispositivo è alimentato da una batteria al litio da 3 V con tensione continua. Per garantire una lunga durata e per evitare incendi e lesioni rispettare la seguente avvertenze:

• Non smaltire le batterie con i rifiuti domestici
- Le batterie non vanno esposte direttamente a fonti di calore o raggi solari né conservate in un luogo con temperature troppo elevate
• La batteria non va bruciata
- La batteria non deve venire a contatto con l'acqua
- La batteria non va smontata, forata o danneggiata
- I contatti della batteria non vanno cortocircuitati
- Tenere le batterie lontano dalla portata dei bambini
• Le batterie non sono ricaricabili

1. Fornitura:

1 manuale di istruzioni per l'installazione
1 magnete
1 batteria CR2 al litio da 3 V
1 supporto magnetico
1 rilevatore d'apertura
2 viti a testa esagonale (supporto magnetico)
2 viti a testa cilindrica (rilevatore)
4 piastre distanziatrici magnete
2 piastre distanziatrici rilevatore
4 ponticelli (jumper) sul sistema elettronico

3. Messa in funzione:

Aprire l'alloggiamento allentando la vite, quindi rimuovere il coperchio.

2. Dati tecnici:

Alimentazione di tensione:	3V Li/MnO2
Tipo batteria:	CR2
Corrente assorbita:	0,03 A
Frequenza:	868,6625 MHz/FM
Peso:	ca. 53 g
Ingombro LxAxP mm:	33x89x29
Tempo di carica della batteria:	fino a 36 mesi
Classe environnementale:	I (-10-+55 °C)
Grado di sicurezza:	II
N. INCERT:	C0160194
Materiale alloggiamento:	ABS

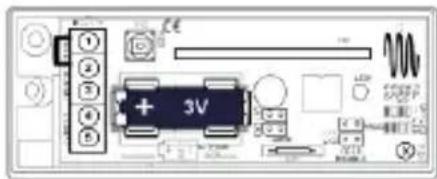

Attenzione!

Rispettare la polarità!

Inserire la batteria nel radiorilevatore d'apertura.

Stato di esercizio	Segnale
Modalità di funzionamento	Nessun segnale
Invia / Modalità programmatore IR	4 lampeggiamenti
Modalità programmatore rilevatore interno	Lampeggiamento continuo

5. Attivazione LED:

Inserire un jumper su LK1e LK3. Collegare LK4 con un jumper creando un cortocircuito, fintanto che il LED lampeggia in modo continuo. Dopodiché rimuoverlo nuovamente, e a questo punto il LED è attivato. Ripristinare la posizione originaria del jumper.

6. Disattivazione del LED:

Inserire un jumper su LK1. Collegare LK4 con un jumper creando un cortocircuito, fintanto che il LED lampeggia in modo continuo. Dopodiché rimuoverlo nuovamente, e a questo punto il LED è disattivato. Ripristinare la posizione originaria del jumper.

Segnale LED

7. Inizializzazione delle zone:

Assicurarsi che il Secvest (ricevitore) si trovi nella rispettiva modalità di inizializzazione. Utilizzare un modulo universale radio (ampliamento radio), quindi mantenere il segnale LED "SL" del rilevatore al massimo 50 mm al disopra del ricevitore IR e inizializzare le zone descritte in seguito.

Nell'ultima pagina sono esposte le possibili configurazioni delle singole zone. È possibile utilizzare questo contatto magnetico via radio anche come modulo radio.

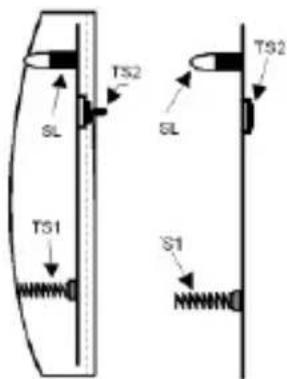

8. Inizializzazione della zona 1:

Mantenere premuto il contatto antidistacco a parete "TS2" e, in stato di disassemblato, anche il contatto parete-soffitto "TS1".

Aprire uno di questi contatti finché il ricevitore non ha confermato la ricezione.

TS1 SL TS2 SL TS2 S1

9. Inizializzazione della zona 2 (se necessario)

Chiudere il collegamento "TAMP" con un ponticello in corrispondenza del morsetto contatto 4 e 5.

Aprire e chiudere la connessione "TAMP" finché il ricevitore non ha confermato la ricezione.

10. Montare il rilevatore

• non su superfici metalliche o in prossimità di esse!
• non a meno di 1m di distanza da linee elettriche e tubature per acqua e gas!
• non nelle vicinanze di apparecchi elettrici, ad es. computer, fotocopiatrici o altri trasmettitori!

11. Portata:

La portata dipende dalle condizioni ambientali. Effettuare un fissaggio provvisorio del rilevatore mediante nastro biadesivo e far scattare un allarme di prova. Nel caso in cui il Secvest non dovesse ricevere il segnale, testare il rilevatore in un luogo diverso. La potenza del segnale non dovrebbe essere inferiore al valore 3. Verifica col Secvest: spostarsi su Modalità installatore →Test → Segnale rilevatore

12. Punto di montaggio:

Il punto ottimale per montaggio del radiorilevatore d'apertura è l'angolo superiore del telaio della finestra o della porta. Fare attenzione al fatto che il rilevatore venga installato su una superficie piana, in modo che il contatto antidistacco a parete (vedi inizializzazione zona 1) venga fatto scattare.

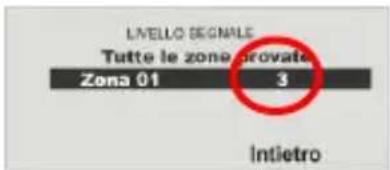

Indicatore: Secvest 868

LIVELLO SEGNALE Tutte le zone private Zona 01 3 Intietro

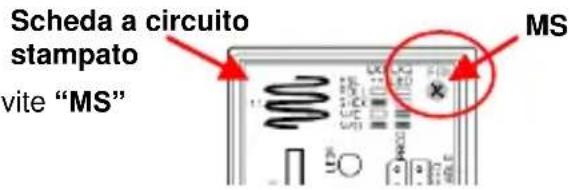

Rimuovere la scheda dall'alloggiamento. Allentare la vite "MS" ed estrarre la piastra.

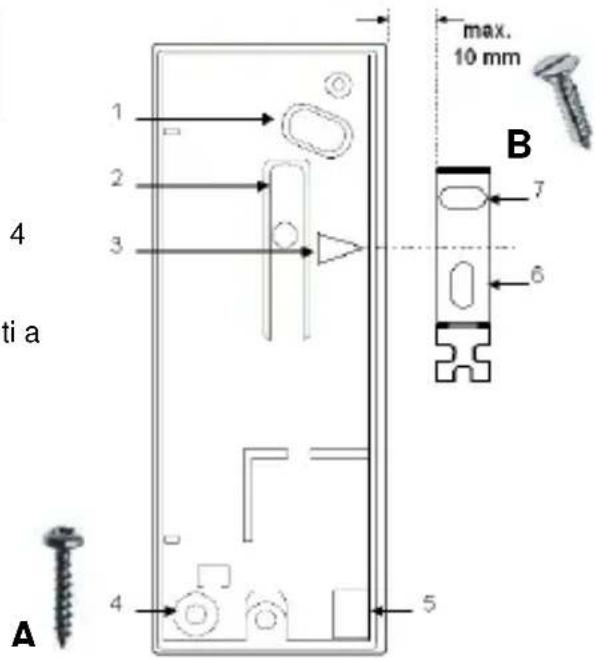

Fissare il rilevatore e il supporto magnetico al centro in corrispondenza della marcatura "3" ad una distanza al massimo pari a 10 mm.

Dopodiché utilizzare la piastra di base del rilevatore e del supporto magnetico per contrassegnare i fori di fissaggio 1, 4 e 6, 7.

Utilizzare le viti a testa cilindrica "A" per il rilevatore e le viti a testa esagonale "B" per il supporto mangnetico.

Fare attenzione che il contatto antidistacco a parete "2" si muova verso l'interno.

Apertura per cavo "5" per rilevatori esterni, cavo di collegamento max. 10 metri.

Scheda a circuito stampato vite "MS" MS

max. 10 mm 4 ti a A B 7 6 5

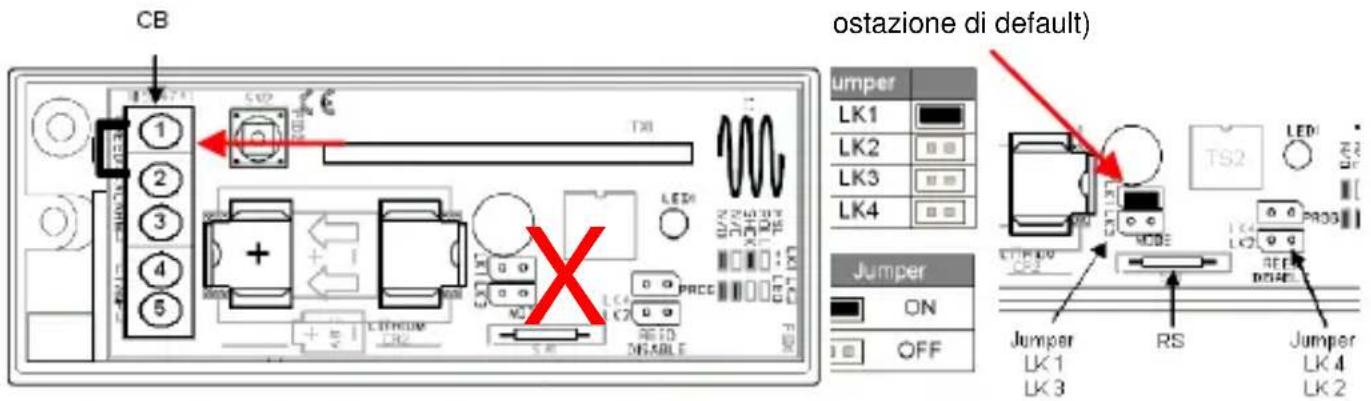

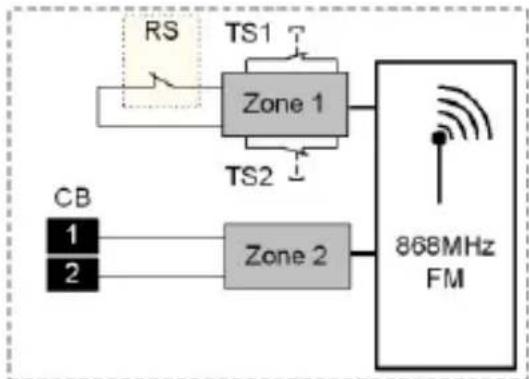

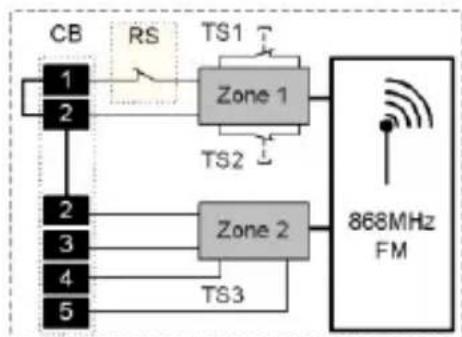

14. Configurazioni:

Abbreviazioni	Descrizione		Abbreviazioni	Descrizione
CB	Morsetto		TS1 - 2	Contatto antisabotaggio interno
RS	Interruttore Reed		eTS3	Contatto antisabotaggio esterno
NC	Normalmente chiuso		eS1 - 2	Contatti di interruzione esterni
NO	Normalmente aperto

Utilizzare solo la zona 2 del rilevatore; in tal modo i contatti antisabotaggio interni TS1-2 sono disattivati.

III. 1

CB ostazione di default) Jumper LK1 LK2 LK3 LK4 Jumper ON OFF LITHROOM CR2 LED + - X LS-0 LC- C2 RGB RSD INGABLE Jumper LK1 LK3 RS Jumper LK4 LK2

Forord

Kære kunde.

Utilizzare il rilevatore come modulo radio

È possibile utilizzare questo contatto magnetico via radio anche come modulo radio.

1. Chiudere il collegamento a ponticello LK2 (fig. 1, pos. 2) per disattivare il contatto magnetico.

Collegare i rilevatori esterni ai morsetti del blocco dei morsetti a vite e inizializzarli (vedi "Collegamento di contatti esterni" e "Inizializzazione contatti esterni").

Inizializzazione di contatti esterni

I contatti esterni del radiorilevatore d'apertura vengono inizializzati in una zona extra della centrale:

1. Impostare la centrale radio in modalità di inizializzazione. Osservare le istruzioni della centrale di allarme.
   1.1. Collegare entrambi i morsetti a vite sul rispettivo blocco con una resistenza di 2K2.
   1.2. Rimuovere nuovamente la resistenza per permettere l'emissione di una trasmissione radio.

OPPURE:

1.3. Collegare il contatto esterno con un rilevatore e aprire la protezione antisabotaggio.
1.4. Accertarsi presso la centrale d'allarme che questa abbia riconosciuto il rilevatore.

Collegamento di contatti esterni

È possibile collegare contatti esterni al presente radio- rilevatore d'apertura attraverso DEOL.

In caso di più apparecchiature, queste devono essere collegate in serie.

La lunghezza del cavo non dovrebbe essere inferiore a 10 m.

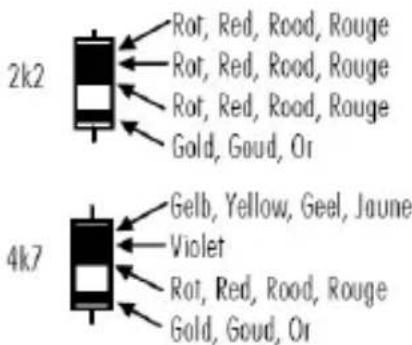

Collegare gli apparecchi esterni ai morsetti a vite sulla scheda, osservando anche i valori della resistenza.

Attivazione/disattivazione LED

Collegare il collegamento a ponticello LK3 per attivare il LED. Rimuovere il ponticello per disattivarlo.

LED	lampeggiante : 4x lampeggiamenti : Off:	Modalità programmatore Invia Normale
LK2	Contatto interno		OffOn
LK3	LED		OnOff

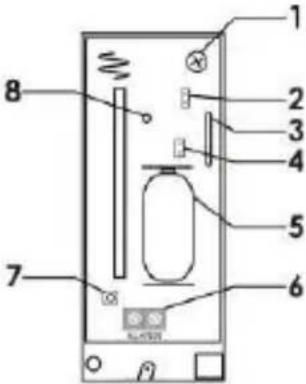

N°	Denominazione
1	Vite di fissaggio
2	Collegamento a ponticello LK2
3	Interruttore con magnete
4	Collegamento a ponticello LK3
5	Batteria
6	Blocco dei morsetti a vite
7	Protezione antisabotaggio, coperchio
8	LED

2k2 Rot, Red, Rood, Rouge Rot, Red, Rood, Rouge Rot, Red, Rood, Rouge Gold, Goud, Or 4k7 Gelb, Yellow, Geel, Jaune Violet Rot, Red, Rood, Rouge Gold, Goud, Or

