MK1010B - Capteur de porte/fenêtre ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre magnétique
Marque	Abus
Modèle	MK1010B
Catégorie	Capteur de porte/fenêtre
Tension maximale	24 V c.c. ou 24 V c.a.
Courant maximal	0,2 A
Puissance maximale	4,8 W
Classe de protection	III
Distance de détection	Ouverture ou relèvement de plus de 1 cm
Type de montage	Encastré ou en saillie
Matériau du boîtier	Plastique
Dimensions (interrupteur)	Diamètre 8 mm, longueur 20 mm (estimation)
Dimensions (aimant)	Diamètre 8 mm, longueur 20 mm (estimation)
Poids	Environ 5 g chacun
Fonctions principales	Détection d'ouverture de portes, fenêtres, boîtiers
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas dépasser la charge maximale (24 V / 0,2 A)
Accessoires fournis	Pièces intercalaires, capuchons, vis de fixation
Pièces détachées et réparabilité	Non spécifié par le fabricant
Homologations	VdS classe B (n° G105519)

FOIRE AUX QUESTIONS - MK1010B ABUS

Comment installer le capteur de porte/fenêtre MK1010B ?

Le capteur peut être installé en encastrement (perçage de trous de 8 mm de diamètre) ou en montage en saillie. Pour l'encastrement, insérez l'interrupteur et l'aimant dans les trous sans forcer. Pour le montage en saillie, utilisez les boîtiers fournis et fixez avec les vis. Assurez-vous que l'aimant et l'interrupteur sont alignés à moins de 1 cm.

Quelle est la charge maximale supportée par le contact ?

La charge maximale est de 24 V (c.c. ou c.a.) / 0,2 A / 4,8 W. Ne pas dépasser ces valeurs pour éviter d'endommager le capteur.

Le capteur fonctionne-t-il avec tous les systèmes d'alarme ?

Le MK1010B est un contact normalement fermé qui convient à la plupart des systèmes d'alarme. Vérifiez que votre centrale accepte un contact sec de type NC (normalement fermé) et respecte les caractéristiques électriques (24V/0,2A max).

Quelle est la distance de détection d'ouverture ?

L'alarme se déclenche lorsque la porte ou la fenêtre s'ouvre de plus de 1 cm (écart entre l'aimant et l'interrupteur).

Peut-on monter le capteur sur une surface métallique ?

Oui, mais il est nécessaire d'utiliser les pièces intercalaires fournies et des vis antimagnétiques pour éviter tout découplage magnétique. Suivez les instructions de montage en saillie.

Comment entretenir le capteur MK1010B ?

Nettoyez régulièrement le boîtier avec un chiffon sec non pelucheux. Évitez l'humidité et les produits chimiques. Vérifiez périodiquement le serrage des vis et l'alignement de l'aimant.

Que faire si le capteur ne détecte plus l'ouverture ?

Vérifiez l'alignement entre l'aimant et l'interrupteur (écart < 1 cm). Assurez-vous que les contacts sont propres et que le câblage n'est pas endommagé. Testez le contact avec un multimètre en position ohmmètre : il doit être fermé quand l'aimant est présent.

Le capteur est-il adapté à une utilisation en extérieur ?

Le MK1010B est de classe de protection III, mais il n'est pas spécifiquement conçu pour l'extérieur. Pour une utilisation en extérieur, protégez-le de l'humidité directe ou choisissez un modèle adapté.

Quels accessoires sont fournis avec le capteur ?

Les accessoires inclus sont : pièces intercalaires pour surfaces métalliques, capuchons pour cacher les vis de fixation, et vis de fixation pour le montage en saillie.

Comment tester le bon fonctionnement du capteur ?

Branchez le capteur à votre système d'alarme ou à un testeur de continuité. En position fermée (aimant proche), le contact doit être fermé (continuité). En éloignant l'aimant de plus de 1 cm, le contact doit s'ouvrir (pas de continuité).

MODE D'EMPLOI MK1010B ABUS

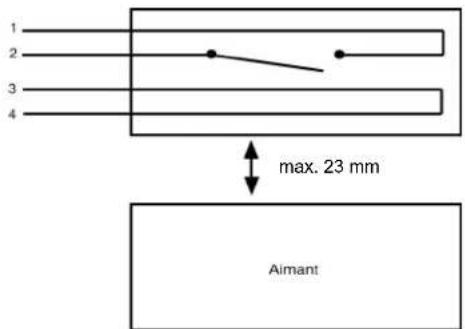

Description générale

Le contact magnétique est un contact à usages multiples. Au sein de systèmes averisseurs de dangers, il est utilisé pour la détction d'ouverture dans le cadre de la surveillance de portes, de boitiers, de fenêtres, etc. Les différents boitiers de l'interrupteur magnétique et l'aimant en version encasable ou en saillie permettent une adaptation optimale à l'objet à protégger. Il convient à un encastrement comme à un montage en saillie. La structure des boitiers en saillie permet un montage du contact dans les deux sens. Afin de garantir un découplage magnétique pour les objets ferromagnétiques ou pour compenser un évientuel écart de hauteur, des pieces intercalaires sont livrées avec la version en saillie. Il peut être monté sur un chassis dormant de porte ou de fenêtre ainsi que sur l'objet à surveiller, de sorte qu'une ouverture ou un relèvement de plus de 1 cm déclenchée une alarme.

Attention: La charge admissible maximale d'un contact est de 24V / 0.2A. Le contact est fermé (normalement fermé) en position de coupure (avec l'aimant prénant appui).

Encastrement: Le perçage de trous de (8,0 + 0,2) mm est nécessaire tant pour l'encastrement de l'interrupteur que pour celui de l'aimant. L'introduction de l'interrupteur dans le trou doit être aïée. Cependant il doit y être coïncé, de sorte qu'il ne puisse pas en être retire « sans autre moyen technique. Ne pas encastrer le contact par la force pour éviter tout endommagement. L'encastrement de contacts dans des matériaux ferromagnétiques ou à noyau ferromagnétique n'est pas autorisé.

Montage en saillie: L'interrupteur à lames ou l'aimant est introduit dans le boîtier en saillie. Une encoche arrachée à l'endetroit prévu sur la partie supérieure du boîtier permet l'alimentation. Les vis de fixation sont couvertes par les capuchons fournis ou les parties supérieures du boîtier. Lors d'un montage sur une structure conductrice, il est nécessaire d'utiliser des vis antimagnétiques et les accessoires (pièces intercalaires).

Fiche technique:

Charge maxima de 24 V c.c. ou 24 V c.a. / 0,2 A/4,8 W, VdS classe B n°G105519, classe enviro.: III

Des dispositifs avec cette image ne peuvent pas etre mis dans un sac d'ordures menagères. L'élimination de ce produit à la fin de la durée de vie se fait selon les régulations en vigueur.
