Type de produit	Capteur de porte/fenêtre radio
Marque	ABUS
Modèle	FUMK30000W
Utilisation	Surveillance d'ouverture de portes et fenêtres
Dimensions (H x l x p)	81 x 35 x 32 mm
Poids (estimation)	Environ 50 g
Alimentation	1 pile lithium CR123 3V
Autonomie de la pile	Environ 5 ans
Consommation en veille	6 µA
Fréquence radio	868,65 MHz
Modulation	AM
Immunité HF	20 V/m (30 MHz - 1 GHz)
Intervalle de supervision	65 ou 15 minutes (selon réglage DIP 3)
Température d'exploitation	0 °C à 50 °C
Filtre	Filtré à lumière blanche
Type de contact magnétique	Normalement ouvert (NO) ou normalement fermé (NF) configurable
Réglages	8 interrupteurs DIP pour supervision, réaction, puissance, etc.
Indicateur LED	Émetteur : clignote en cas de batterie faible, s'allume lors de l'envoi
Montage	Sur cadre de porte/fenêtre, à l'aide de vis ou ruban adhésif double face
Raccordements externes	Bornes T.B. pour contacts NC/NO supplémentaires
Contenu de l'emballage	Détecteur, aimant, matériel de montage, notice

FOIRE AUX QUESTIONS - FUMK30000W ABUS

Comment installer le capteur de porte/fenêtre ABUS FUMK30000W ?

Fixez le détecteur sur le cadre de la porte ou fenêtre à l'aide des vis fournies ou du ruban adhésif double face. Placez l'aimant parallèlement au détecteur à une distance d'environ 10 mm. Assurez-vous que les surfaces sont propres et planes.

Comment identifier le capteur auprès de la centrale d'alarme ?

Mettez la centrale en mode identification (l'écran affiche 'Attente du signal'). Ensuite, maintenez enfoncé le contact du plafond et mural de l'émetteur pendant au moins 3 secondes. Vérifiez que la centrale a reconnu le détecteur, puis remettez-la en mode normal.

Que faire si la LED clignote ?

Une LED qui clignote indique une batterie faible. Remplacez la pile par une pile lithium CR123 neuve en respectant la polarité.

Comment remplacer la batterie du capteur ?

Ouvrez le boîtier du détecteur avec un tournevis dans la dépression inférieure. Retirez la platine, puis insérez une nouvelle pile CR123 en respectant la polarité (+ et -). Refermez le boîtier.

Quels sont les réglages possibles avec les interrupteurs DIP ?

Les 8 interrupteurs DIP permettent de configurer : supervision (15 ou 65 min), type de contact magnétique (NO/NF), temps de réaction (10 ms ou 500 ms), fonction d'Alarm-Hold (2,5 min ou immédiat), et puissance de transmission (faible/élevée). Les positions 1-2 ne sont pas utilisées.

Quelle est la portée radio du capteur ?

La portée dépend des obstacles. En intérieur, elle peut atteindre plusieurs dizaines de mètres. Pour une meilleure portée, réglez la puissance de transmission sur élevée (DIP 8 sur OFF).

Puis-je connecter des capteurs supplémentaires ?

Oui, vous pouvez raccorder des contacts externes NC ou NO aux bornes T.B. sur la platine. Selon le réglage DIP 4/5, l'état de repos varie. Consultez le tableau de la notice pour le câblage.

Comment tester le fonctionnement du capteur ?

Ouvrez la porte ou la fenêtre surveillée. Le détecteur doit envoyer un signal d'alarme à la centrale. Pour tester sans ouvrir, vous pouvez court-circuiter les contacts. La LED s'allume lors de chaque transmission.

Que faire si le capteur ne se connecte pas à la centrale ?

Vérifiez la distance et la puissance de transmission. Assurez-vous que la centrale est en mode apprentissage. Si le problème persiste, réinitialisez le capteur en retirant la pile pendant 10 secondes, puis réessayez l'identification.

Quelles sont les conditions de fonctionnement optimales ?

Utilisez le capteur dans un environnement sec, à l'abri de l'humidité, avec une température comprise entre 0 °C et 50 °C. Évitez l'exposition directe au soleil ou à des sources de chaleur.

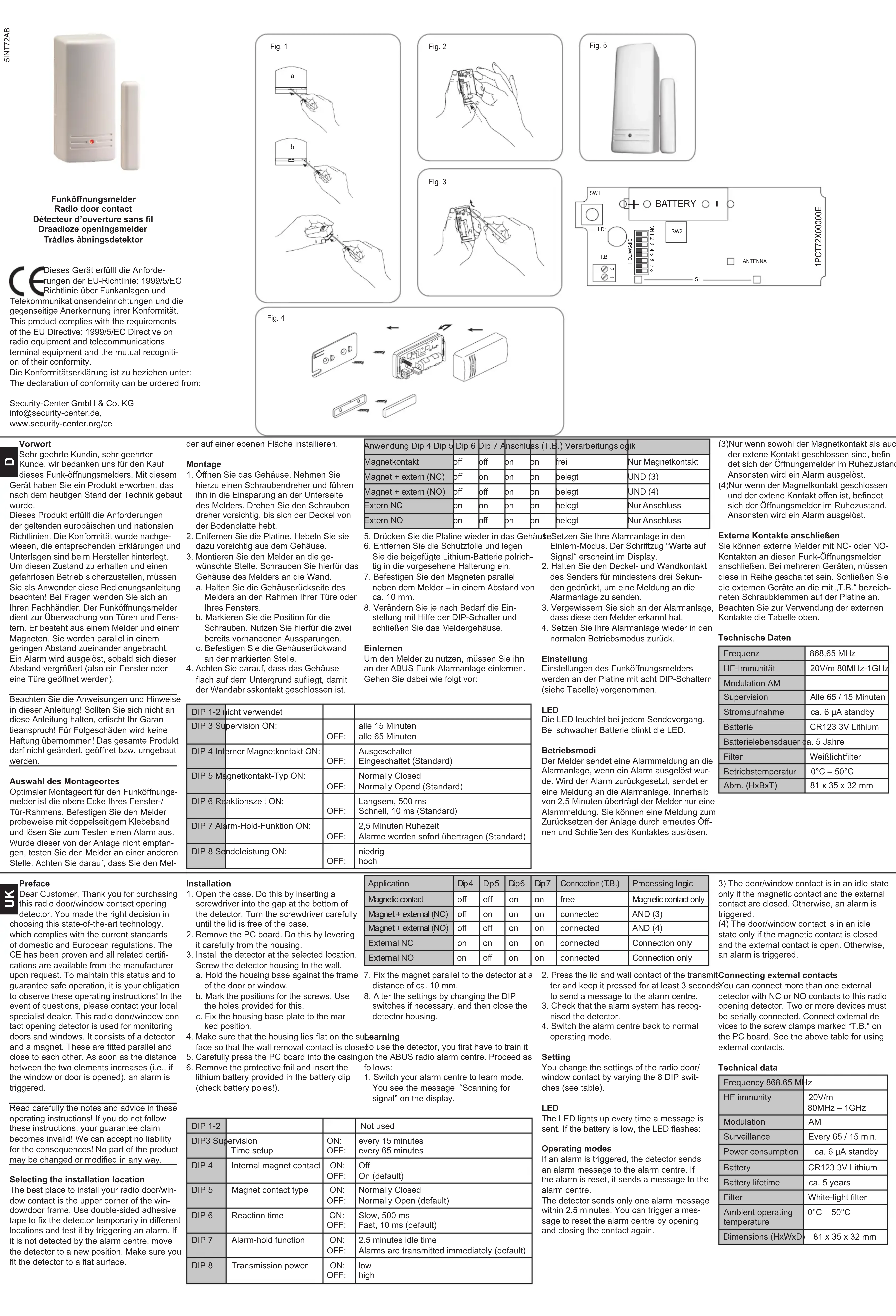

MODE D'EMPLOI FUMK30000W ABUS

Chere Clients, Cher Client. Nous vous remercions de l'achat de ce détector radio d'ouverture. Avec cet apparéil, vous ave acheté un produit qui correspond au dernier cri de la technique. Ce produit répond aux exigences des directives européennes et nationales en vigueur. Sa conformité à été démontrée, les explications et les documents correspondants étant détenus par le fabricant. Pourrialment cette situation et pour garantir un fonctionnement sans risque, il vous incombe, en tant qu'utilisateur, de respecter ce mode d'emploi! En cas de questions, veuillezyou adresser à revre-revendeur. Le détector radiod'ouverture sert à la surveillance des fenêtres et des portes. Il se compose d'un détector et d'un aimant. Ils sont montés en parallèle avec un falble interstice entre les deux. Une alarme sera déclenchée dessa la distance entre les deux augmentera (autrement dit, lorsqu'une fenetre ou une porte sera ouverte).

Veuilquè respecter les instructions et les indications figurant dans ce mode d'emploi! Le fait de ne pas respecter ces directives annule votre garantie! Aucune responsabilité ne sera assumee pour les dommages consécutifs! L'ensemble du produit ne doit être ni modifie, ni ouvert ni démontré.

Choix du lieu de montage

Le lieu optimal de montage pour le détector radio d'ouverture est le coin supérieur de votre cadre de fenêtre/porte. Fixez le détector de manière provisoire avec une bande autocollante à double face et déclenché une alarme sous la forme d'un test. Si celle-ci n'a pas été recque par la centrale, testez le détector à un autre endroit. Veiliez à ce que le détector soit installé sur une surface plane

Voorwerp

1. Ouvrez le boilier. Prenez un tournevis et place-le dans la dépréssion de la partie inférieure du détector. Tournez doucement le tournevis jusqu'à ce que le couverce se sépare du socle.
2. Retiree la platine. Soulevez-la doucement du boitier.
3. Montez le détector à l'endroit désiré. Visse à ce effet le boitier du détector au mur. a. Placez le dos du boitier du détector sur l cadre de votre porte ou de votre fenêtre. b. Marquez la position de vissage. Utilisez à cet effet les deux troux existants.
   c. Fixer le dos du bottier à l'endetroy marquee 4. Veilze à ce que le bottier soit poé à plats le fond anif què le contact mural soit établi. 5. Résinérez la platine dans le bottier.
4. Retirez la feuille de protection et place la batterie au Lithium dans le logement preva cet effet en respectant la polarité.
5. Fixez les aiminants de maniere parallelle au détector - aune distance d'env. 10mm

1. Selon les besoin, modifier le réglage à l'aide de l'interrupteur DIP et reférer le boltier du détecteur.

Identification

rPour utiliser le détector, vous devez l'identifier auprès de la centrale d'alarme (ADL) et accorder à l'air.
radio ABUS. Veuliliez procede comme suit 1. Placeze Your centrale d'alarne en mode d'identification. L'inscription « Attente du signal » appealtra à l'écran.
2. Maintenze appuyé le contact du plafond et mural de l'émetteur pendant au moins trois

DIP 1-2			Non utilisés
DIP 3	Supervision De réglage du temps	ON: OFF:	Toutes les 15 minutes Toutes les 65 minutes
DIP 4	Contact magnétique interne	ON: OFF:	Déclenché Enclenché (standard)
DIP 5	Type de contact ma-génétique	ON: OFF:	Normally Closed Normally Opend (standard)
DIP 6	Temps de réaction	ON: OFF:	Lent, 500 ms Rapide, 10 ms (standard)
DIP 7	Fonction d'Alarm-Hold	ON: OFF:	Temps de réaction de 2,5 minutes L'alarme est transmise immédiatement (standard)
DIP 8	Puisance de trans-mission	ON: OFF:	faible élevé

seconds afin d'envoyer un message à la centrale d'alarme.
3. Assurez-vous que la centrale d'alarme a reconnu le détector.
4. Remetzeia la centrale d'alarme en mode de fonctionnement normal.

Réglages

Les réglages du détecteur radio d'ouverture sont opérés sur la platine à l'aide de huit interrupteurs DIP (voir la table).

LED

La LED éschaleur à chaque opération d'envoy En cas de batterie faible, la LED clignote.

Modes d'exploitation

Le dédicteur envoy a un message d'alarme à la centrale d'alarme lorsqu'une alarme est déclenchée. Lorsque l'alarme est suprimée il envoie un message à la centrale d'alarme. Le dédicteur transmet un seul message d'alarme par intervalle de 2,5 minutes. Vous pouvez déclencher un message de rétablissement de l'installation par une nouvelle ouverture et fermeture du contact.

Raccorder des contacts externes

Vou pousse raccorder a ce détector radio d'ouverture des détecteurs externes avec des contacts NC ou NO. En présence de

(3) Le détector d'ouverture se trouve en situation de repos unquivement lorsque le contact magnétique et le contact externe sont raccordés. Simon, une alarmé est déclenchée. (4) Le détector d'ouverture se trouve en situation de repos unquivement lorsque le contact magnétique est fermé et que le contact externe est ouvert. Simon, une alarmé est déclenchée.

plusieurs apparèels, ceux-ci doivent être enclenchées en série. Raccordez les apparèls externes à la platine avec les pincez à visser marquées par « T.B. ». Respectez la table ci-dessous lors de l'utilisation de contacts externes.

Données techniques

Fréquence 868,65 MHz
Immunité HF 20V/m	30MHz-1GHz
Modulation AM
Supervision Tous les	65 / 15 min.
Consommationd'électricité	env. 6 μA enstandby
Batterie CR123 3V Liithium
Durée de vie de la batterie	env. 5 ans
Filtre Filtré à lumière	blanche
Températured'exploitation	0°C – 50°C
Dim. (Hx1xp) 81 x 35	x 32 mm

Montage
