MK4100 - Capteur de porte/fenêtre ABUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Capteur de porte / fenêtre
Technologie de détection	Magnétique
Alimentation	Pile (type non spécifié)
Compatibilité	Fonctionne avec les systèmes de sécurité ABUS
Dimensions	Non spécifiées
Installation	Facile à installer, nécessite un adhésif ou des vis
Utilisation	Surveiller l'ouverture des portes et fenêtres
Maintenance	Vérifier régulièrement l'état de la pile
Sécurité	Alerte en cas d'ouverture non autorisée
Informations supplémentaires	Idéal pour la protection des habitations

FOIRE AUX QUESTIONS - MK4100 ABUS

Comment installer le capteur de porte/fenêtre ABUS MK4100 ?

Pour installer le capteur, nettoyez d'abord la surface où il sera fixé. Ensuite, retirez le film protecteur de l'adhésif et appuyez fermement sur le capteur et l'aimant en veillant à ce qu'ils soient alignés.

Le capteur ne s'active pas, que faire ?

Vérifiez que la batterie est correctement installée et qu'elle n'est pas déchargée. Si nécessaire, remplacez la batterie par une nouvelle.

Comment réinitialiser le capteur ?

Pour réinitialiser le capteur, retirez la batterie, attendez 10 secondes, puis réinsérez la batterie. Le capteur sera réinitialisé.

Le capteur ne se connecte pas à mon système de sécurité, que faire ?

Assurez-vous que le capteur est à portée de votre système de sécurité. Vérifiez également que le protocole de communication est compatible entre les deux appareils.

Comment savoir si le capteur fonctionne correctement ?

Testez le capteur en ouvrant et fermant la porte ou la fenêtre où il est installé. Vous devriez recevoir une notification sur votre système de sécurité ou votre application.

Que faire si le capteur est endommagé ?

Si le capteur est endommagé, contactez le service client d'ABUS pour obtenir des conseils sur les réparations ou le remplacement.

Le capteur peut-il être utilisé à l'extérieur ?

Le capteur ABUS MK4100 est conçu pour une utilisation intérieure. Pour une utilisation extérieure, veuillez vérifier les spécifications du produit ou optez pour un modèle adapté.

MODE D'EMPLOI MK4100 ABUS

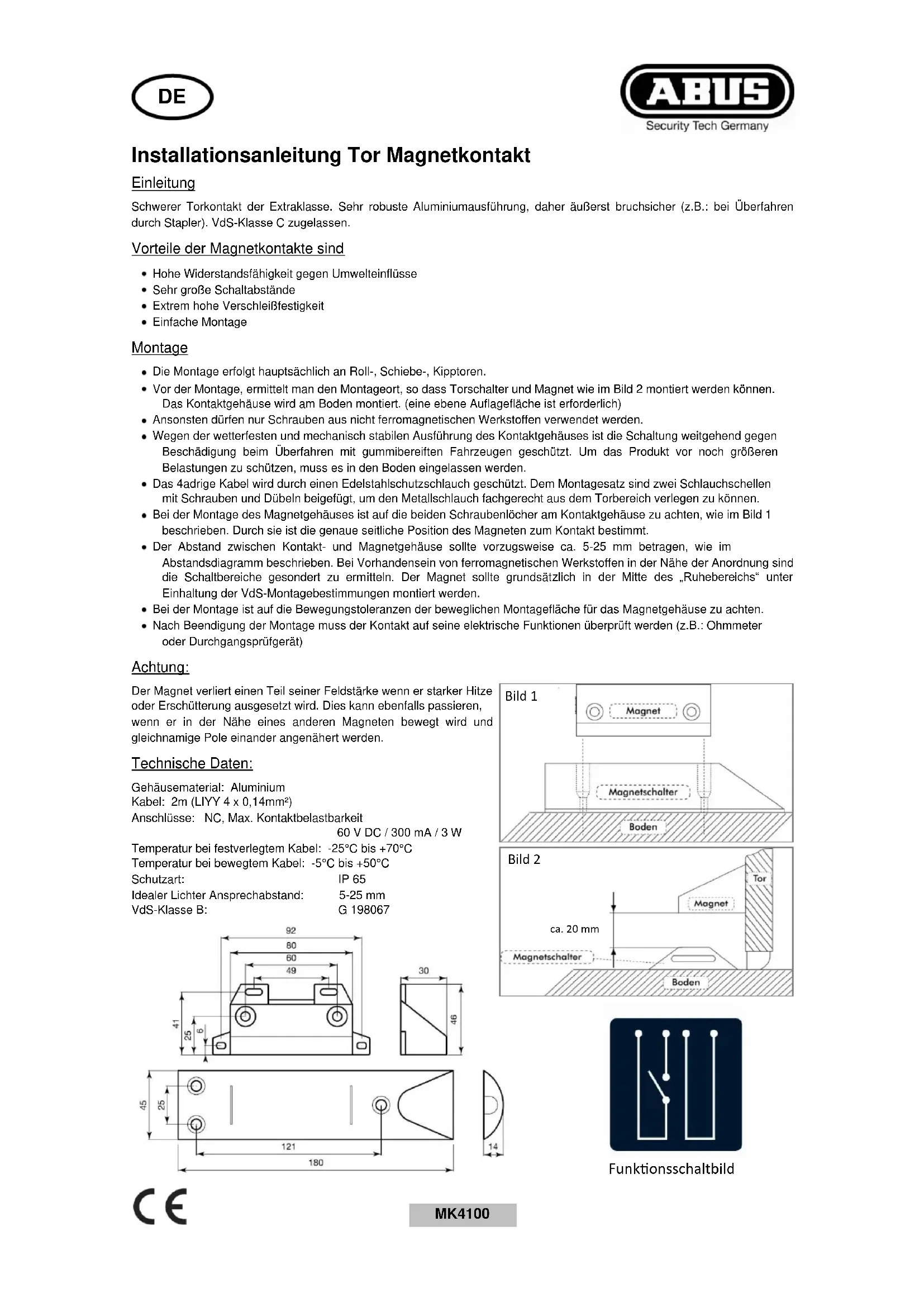

Instructions d'installation Contact magnétique de porte

Introduction

Contact de porte lourd haut de gamme. Boitier aluminium très solide, donc extrémement résistant à la rupture (par ex.: au passage d'un chariot élevateur). Homologué VdS classe C.

Les avantages des contacts magnétiques sont les suivants

• Haute résistance aux influences ambiantes
• Ecarts de commutation très importantes
• Résistance extréme à l'usure
  Montage simple

Montage

• Le montage a lieu principalement sur des portes roulantes, coulissantes, basculantes.

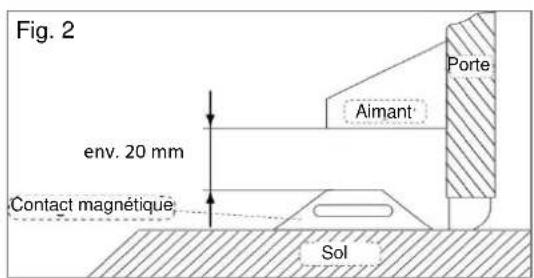

• Préalablement au montage, le site de montage est déterminé de sorte que le commutateur de la porte et l'aimant puisent être montés comme illustré dans la figure 2. Le boitier du contact est monté au sol. (Une surface de montage plane est requise)
• Autrement, seules des vis non ferromagnétiques peuvent être utilisées.
  L'enveloppe du contact résistante aux intempéries et à la mécanique solide permet au circuit d'être protégé en grande partie contre une dépréciation liée à la traversée de vehicules équipés de pneus en cauchoc. Afin de protégé le produit contre des contraintes encore plus importantes, il doit être noyé dans le sol.
  Le cable 4 fils est protégé par une gaine de protection en acier inoxydable. Deux colliers flexibles arrivagnés de vis et de chevilles sont joints au kit de montage, afin de permettre la pose correcte de la gaine métallique hors du périmètre de la porte.

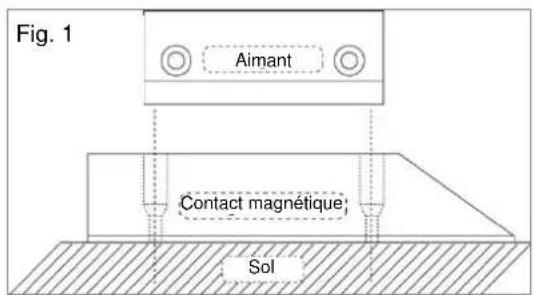

  Lrs du montage du boitier magnetique, faire attention aux deux trous destinés aux vis situés sur le boitier, comme indiqued a la figure 1. Ces deux trous permectent de definir la position exacte de I'aimant par rapport au contact.
  L'ecart entre le boitier du contact et celui de l'aimant doit, de préférence, être d'env. 5-25 mm, comme indiqué dans le diagramme des écarts. En présence de matériaux non ferromagnétiques à proximate de la structure, une détermination séparée des plages de commutation est nécessaire. L'aimant doit, en principe, être monté au centre de la « plage de repos » conformément aux prescriptions de montage VdS.
  Lrs du montage, tenir compte de tolerances de mouvement de la surface mobile de montage pour le boitier magnetique.
• A l'issue du montage, il convient de vérifier le fonctionnement électrique du contact (par ex. à l'aide d'un ohmmetre ou d'un apparéil de test de la continuité).

Attention :

L'intensité du champ de l'aimant diminue en présence de températures très élevées ou de vibrations. Ceci risque également de se produit s'il est déplaced à proximé d'un autre aimant et à l'approche d'un pole identique.

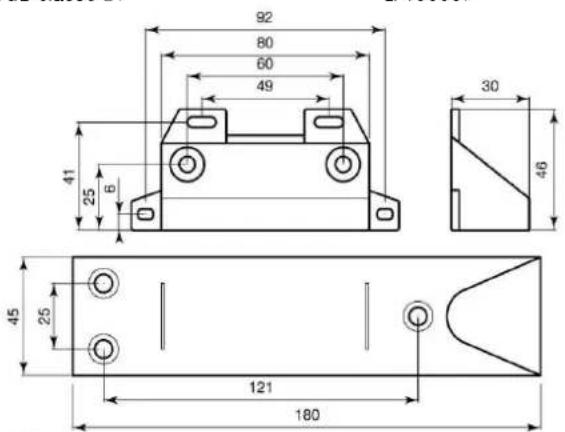

Fiche technique :

Boftier: Aluminium

Cable: 2 m (LIYY 4 x 0,14 mm²)

Raccordements: NC, charge maximale des

contacts 60 V CC / 300 mA / 3 W

Température en cas de cable à pose fixe : -25 °C à +70 °C

Température en cas de cable mobile: -5°C à +50 °C

Indices de protection : IP 65

Ecartement idéal de fonctionnement : 5-25 mm

VdS classe B:
