Caractéristiques Techniques	Haut-parleur MAGNAT ICP 62, 2 voies, impédance de 4 Ohms, puissance maximale de 120 Watts, diamètre du haut-parleur de 16,5 cm (6,5 pouces).
Utilisation	Conçu pour une utilisation dans des systèmes audio domestiques ou de voiture, idéal pour améliorer la qualité sonore.
Maintenance et Réparation	Vérifier régulièrement les connexions et nettoyer les grilles. En cas de défaillance, consulter un professionnel pour le remplacement des composants.
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes. Ne pas dépasser la puissance maximale recommandée pour éviter d'endommager le haut-parleur.
Informations Générales	Produit fabriqué par MAGNAT, réputé pour la qualité de ses équipements audio. Vérifier la compatibilité avec votre système avant l'achat.

FOIRE AUX QUESTIONS - ICP 62 MAGNAT

Comment installer correctement le haut-parleur MAGNAT ICP 62 ?

Pour installer le MAGNAT ICP 62, commencez par couper l'alimentation de votre système audio. Ensuite, déterminez l'emplacement de montage et assurez-vous que l'ouverture est adaptée aux dimensions du haut-parleur. Connectez les fils du haut-parleur aux bornes correspondantes en respectant la polarité (positif et négatif). Fixez le haut-parleur en place à l'aide des vis fournies et vérifiez que tout est bien en place avant de remettre l'alimentation.

Que faire si le son est distordu ou de mauvaise qualité ?

Si vous constatez une distorsion dans le son, vérifiez d'abord les connexions de câblage pour vous assurer qu'elles sont bien serrées et qu'il n'y a pas de court-circuit. Assurez-vous également que le haut-parleur n'est pas surchargé au-delà de sa capacité nominale. Si le problème persiste, essayez de réduire le volume ou de tester le haut-parleur avec un autre appareil audio pour déterminer si le problème vient de la source audio.

Le haut-parleur MAGNAT ICP 62 produit-t-il des bruits de fond ?

Des bruits de fond peuvent être causés par des interférences électromagnétiques ou une mauvaise connexion. Assurez-vous que les câbles sont bien isolés et éloignés d'autres sources d'interférences, comme des appareils électroniques. Vérifiez également la qualité de votre source audio et essayez un autre câble pour voir si le problème persiste.

Comment entretenir le haut-parleur MAGNAT ICP 62 ?

Pour entretenir votre MAGNAT ICP 62, nettoyez régulièrement la grille et l'extérieur avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques abrasifs. Assurez-vous également de vérifier périodiquement les connexions et l'intégrité des câbles pour garantir un fonctionnement optimal.

Quelle est la puissance nominale du MAGNAT ICP 62 ?

Le MAGNAT ICP 62 a une puissance nominale de 100 Watts. Il est recommandé de ne pas dépasser cette valeur pour éviter d'endommager le haut-parleur.

MODE D'EMPLOI ICP 62 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 4
GB
F 10
NL 13
16
E 19
P 22
S 25
RUS 28
CHN 31
34
Abbildungen/lllustrations 38

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Notre choix est excellent: les enceintes produit par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les valeurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

HAUT-PARLEURS MAGNAT INTERIOR ICP/IWP - SPECIALEMENT POUR LES MONTAGES AU PLAFOND/AU MUR (FIG. 1)

Les haut-parleurs MAGNAT INTERIOR ICP/IWP disposent d'un mecanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découvert d'un mur acoustique. Le montage dans un plafond en plâtre cartonné Rigips ou plaques similaires est le plus facile. En cas d'ouverture dans un ouvrage de maconnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel.

On accede au mécanisme de branchement pour l'installation des haut-parleurs en retardant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Avec le placement dans la découvert serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

RECOMMANDATIONS GENÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT

Utilisez toujours des cables de liaison de bonne qualite et specifiques pour haut-parleurs que vous vous procureez auprès d'un revendeur spécialise. Pour eviter les pertes de qualite dues aux cables, nous vous recommendons d'utiliser des cables ayant une section d'au moins 1mm^2 pour des longueurs inférieures a 3 m et d'au moins 1,5mm^2 pour des longueurs superfieures a 3 m.

Avant de brancher ou de débrancher les cables des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les cables à la longueur correcte. Les cables de chacun des canaux doivent être exactement de même longueur.

Denudez l'isolant sur 10 à 15 mm à chaque extrémité des cables et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 2). Appuyer sur la tete de la borne et insérer l'extrémité dénudée du toron dans la perforation laterale. En lachant la tête de la borne, le cable sera arrêté de façon sure, et un meilleur contact sera assure.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant demettrevoireappareil en marche,verifiez une nouvelle fois tous vos branchements,assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit -cesi pourraient en effet etre dangereux pour voite amplificateur!

RéGLAGE DE NIVEAU AIGU (FIG. 3)

Le cadre de fréquences vous offre grâce à un commutateur de grande qualité une adaptation sonore individuelle du système de haut-parleurs.

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommendons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute Exemple Positlon du	commutateur
Installation à faible isolationsonore	Espaces humides, surfaces à forte réflexion,carrelage, grandes surfaces vitrées, espacesfaiblement meublés
Installation à isolation sonoremoyenne	Moquettes, surfaces vitrées avec rideaux, cuirs,espaces modérément meublés
Installation à forte isolationsonore	Moquettes, capitonnages, rideaux rigides,espaces fortement meublés

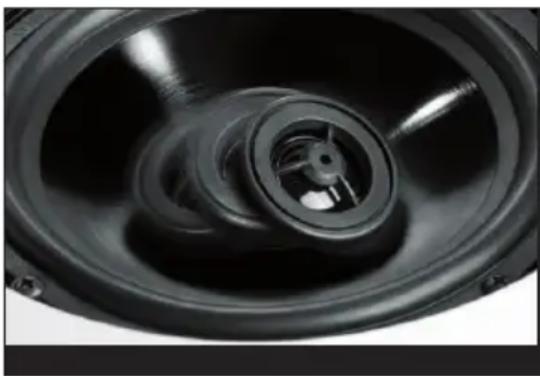

La technologie « swivel » permet un réglage du haut-parleur des aigus pour une réduction jusqu'à 35 degrès, pour obtenir une diffusion ideale et permettre une adaptation parfaite au lieu d'écoute.

CONNEXION A UN AMPLIFICATEUR STEREO

La figure 4 montre le branchement du haut-parleur à un amplificateur stéreo.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'aigués trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut vérablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire.

Meme si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produit. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent partager un danger important pour vos enceintes à des volumes moyens. Ceci peut paraitre étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surcharges que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produit des sons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

StéIeIaIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeI e I

Vouz ave bien choisi et ees le propriete heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente reputation pour leuronne qualite. Pour cette raison, nos accordons 5 ans de garantie sur tous les produits MAGNAT.

Les apparèils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pouvant, vous rencontres des difficultés avec votre apparéil MAGNAT veillez tener compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, a notre guise, a l'échange ou à la réparation des pieces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectue à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier decide que l'appareil doit nous etre returnne, veuillez tener compte que: - I'appareil soit expedié dans son ermballage d'origine, - la carte de contrôle durement remplie soit jointe, - le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immeditatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages resultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
   Appareils reparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. Dommages ultérieurs à d'autres
   appareils. Remboursement des frais à des tiers ayant effectue les reparations sans notre accord préalable.
