MANUALE UTENTE ICP 62 MAGNAT

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

ALTOPARLANTI MAGNAT INTERIOR ICP/IWP - PER IL MONTAGGIO AL SOFFITTO/A PARETE (FIG. 1)

Gli altoparlanti MAGNAT INTERIOR ICP/IWP sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un soffitto in Rigips o lastre simili. Nel caso di un'apertura in una muratura è necessario utilizzatoanche una lastra (Rigips, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale.

Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistematicione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozial specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1mm^2 , per lungheze maggiori di almeno 1,5mm^2 .

L'amplificatore e/o il ricevitore devono rianere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm e jegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 2). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciendo la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cisioni morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il correto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe extremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE DEL LIVELLO DI TONI ALTI (FIG. 3)

Ilhetto separatore provvede, tramite pulsanti d'alto pregio, alla regolazione individuale del suono del proprio除去 atoparlanti.

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico Esempio	io Posizione pulsante
Arredi con scarse qualità fonoassorbenti	Locali umidi, superfici riflettenti rigide, piastrelle, grande superfici in vetro, interni scarsamente arredati	-2dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampliamenti arredati	+2dB

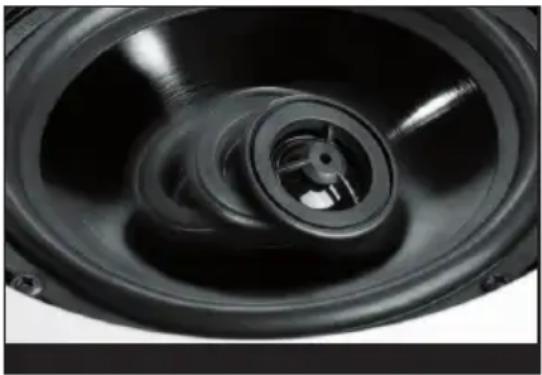

Grazie alla technologia „Swivel“, il tweeteter si lascia ruotare di fino a 35^ e consente in tal modo una propaganda ideale e una perfetta regolazione dell'ambiente acustico:

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 4 è illustrato il collegamento di un altoparlante ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparanti MAGNAT si ottiene con i regolatori in posizione centrale,cisiono con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, vienetrasmessa magiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizes un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita posso nono diventare pericolosi per le casse più con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impiano ad un technician.

DATI TECHNICI

Frequenza di taglio: 4000 Hz 4000 Hz

Gamma di frequenze: 36 - 24 000 Hz 34-24 000 Hz

Potenza amplificatore consigliata: 20 - 140 W 20 - 160 W

Rendimento (1 Watt/1 m): 90 dB 91 dB

Dimensioni esterne : 233 mm 275 mm

Ritaglio foro 0: 198 mm 240 mm

Profondità di montaggio: 88 mm 102 mm

Impedenza: 8 Ohm 8 Ohm

Frequenza di taglio: 4000 Hz 4000 Hz

Gamma di frequenze: 36 - 24 000 Hz 38 - 24 000 Hz

Potenza amplificatore consigliata: 20 - 140 W 20 - 120 W

Rendimento (1 Watt/1 m): 90 dB 89 dB

Dimensioni esterne : 233 mm 202 mm

Ritaglio foro 198 mm 168 mm

Profondità di montaggio: 88 mm 81 mm

Impedenza: 8 Ohm 8 Ohm

Frequenza di taglio: 3800 Hz 3800 Hz

Gamma di frequenze: 34 - 26 000 Hz 36 - 26 000 Hz

Potenza amplificatore consigliata: 20 - 160 W 20 - 140 W

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensioni esterne (LxA): 254 x 359 mm 218 x 305 mm

Ritaglio foro (LxA): 218 x 321 mm 185 x 272 mm

Profondità di montaggio: 88 mm 67 mm

CON RISERVADI APPORTARE MODIFICHE TECNICHE.
