GEBRUIKSAANWIJZING ICP 62 MAGNAT

Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij wilnen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteit'sproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

MAGNAT INTERIOR ICP/IWP LUIDSPREKERS - SPECIALAAL VOOR PLAFONDMONTHAGE/WANDMONTAGE (AFB.1)

De MAGNAT INTERIOR ICP/IWP luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een plafond van gipsplaten of soortgelijke platen is het gemakkelijkst. Bij een opening in metselwerk要去 nog extra met een plank (gips, hout) worden gewerkt. De inbauwmaten vindt u in de technische gegevens aan het einde van de handleiding.

Als het beschemrooster worden afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Naplaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEEN VAN UW MAGNAT LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1mm^2 en voor langere kabels een kabeldiameter van minimaal 1,5mm^2 .

De versterker resp. receivee moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zich gebracht. Voor het afmeten van de juiste kabellengte要去en de luidsprekerboxen op hun uiteindelijkke standplaats staan. Voor beiden kanalen要去en even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lenghte van 10 - 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uiterust met een klemmechanisme (afb. 2). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant maar binnen. Door loslaten van de klemkop worden de kabel veilig vastgezet en een zo goed möglichk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen nicht omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen要去en verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. dooruitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HOGE-TONENINSTELLING (AFB. 3)

Met kwalitatief hoogwaardige schakelaars kut u een andere frequentie kiezen voor het aanpassen van de klankkleur van het luidsprekersystem.

Het worden aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruiimte Voorbeeld Schakelstand
Ruiimten met weinig geluidsdemping	Natte ruimten, harde reflecterende vlakken, tegels, grote glasvlakken, spaarzaam ingerichte ruimten	-2dB
Ruiimten met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB
Ruiimten met veel geluidsdemping	Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebreide inrichting	+2dB

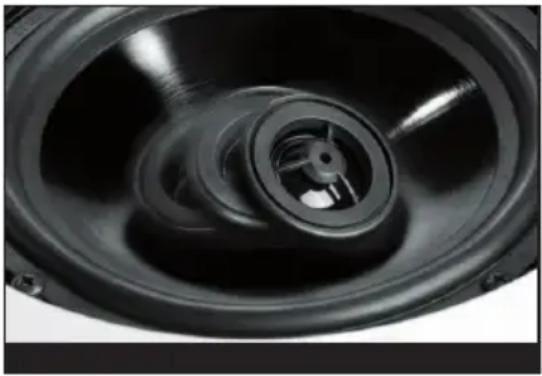

De luidspreker voor hoge tonen kan dankzij de „Swivel"-technologie tot 35 graden draaien, zodat een ideale stralingshoek worden verkreten om een perfecte afstelling möglich te makeen voor deplaats waar wordt geluisterd:

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 4 is de aansluiting van de luidspekers op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstruereeard dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars heel hoger worden gezet, gaat ermeer energie maar de lagetonen- en/of de hogetonnenluidspreker, waardoor.Deze bij een groot volume defect können raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast+kennen worden, kennen de luidsprekers bij een extreem volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermogen hunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, waar dat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing verroorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming optreedt en zet de regelaar zodia u hoor dat het geluid verrormd worden, op een lagere stand. Wie het geluid van+zijn installmentie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast+kennen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus nicht alleen bij goedkope producten - nied-hoorbare hoogfrequente trillingen genereren. Als uw hogetonnenluidsprekers uittvallen terwijl het geluid zacht of in ieder geval Niet hard staat, LASTU installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

Bruikbare gevoeligheid (1W/ 1m): 90 dB 89 dB

Buitenafmetingen ：233mm 202 mm

Uitsparing 198 mm 168 mm

Montagediepte: 88 mm 81 mm

Bruikbare gevoeligheid (1W/ 1m): 91 dB 90 dB

Buitenafmetingen (BxH): 254 x 359 mm 218 x 305 mm

Uitsparing (BxH): 218 x 321 mm 185 x 272 mm

Montagediepte: 88 mm 67 mm

TECHNISCHE WIJZIGENGOORBEHOUDEN.
