BEDIENUNGSANLEITUNG ICP 62 MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Sehr geehrter MAGNAT-Kunde,

zunachst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

MAGNAT INTERIOR ICP/IWP LAUTSPRECHER - SPEZIELL FÜR DIE DECKENMONTAGE/WANDMONTAGE (BILD 1)

Die MAGNAT INTERIORICP/IWP-Lautsprecherverfügen über einen ausgeklugelten Klemmmechanismus, der es Ihnen auf einfache Weise erhögt, sie in einem Lochausschnitt in einer Schallwand zu montieren. Am leichtesten ist die Montage in einer Decke aus Rigips oder ähnlichen Platten. Bei einer Öffnung in einem Mauerwerk muss noch zusätzlich mit einer Platte (Rigips, Holz) garbeitet werden.itte entnahmen Sie die Einbaumaße den technischen Daten am Ende dieser Bedienungsanleitung.

Nach Abnahme des Schutzgitters wird der Klemmmechanismus zur Befestigung des Laatsprechers zugänglich. Losen Sie die Schrauben und bringen Sie die Klemmen in Position A. Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an. Dadurch drehen sich die Klemmen automatisch in Position B und werden festgezogen.

GENERELLES ZUM ANSCHLIESSEN IHRER MAGNAT LAUTSPRECHER

Zum Anschlieben der Laufsprecher benötigen Sie spezielle im Fachhandel erhältliche Laufsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 1mm^2 , bei größeren Längen mind. 1,5mm^2 .

Der Verstärker bzw. der Receiver sollen grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Laatsprecher sollen sich, um die richtigen Kabellängen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beiden Kanäle sollen die gleiche Kabellänge verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab und verdrilen Sie die Enden. Die Lautsprecheranschlüsse sind mit einem Klemmmechanismus ausgestattet (Bild 2). Drücken Sie auf den Klemmenkopf und führen Sie das abisolierte Litzenende in die seitliche Bohrung ein. Durch Loslassen des Klemmenkopfes wird das Kabel safer arretiert und ein bestmöglicher Kontakt sichergestellt.

Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die Schwarzen (-)Klemmen der Laatsprecher mit den (-)Klemmen des Verstärkers verbunden werden und die roten (+)Klemmen der Laatsprecher entsprechend mit den (+)Klemmen des Verstärkers. Bei handelsüblichen Laatsprecherkabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Verständner sehr gefährlich.

HOCHTONPEGELVERSTELLUNG (BILD 3)

Die Frequenzweiche bietet Ihnen mittels hochwertiger Schalter eine individuelle klangliche Anpassung des Laufsprechersystems.

Es empfeht sich, die optimale Einstellung nach dem personlichem Hörgeschmack vorzunehmen. Als Grundeinstellung für verschiedene Hörräume empfehlen wir folgende Schalterpositionen:

Hörrbaum Beispiel Schalter	position
Gering schalldämpfende Einrichtung	Feuchträume, harte Reflexionsflächen, Fliesen, große Glasflächen, Räume mit geringer Möblierung	-2dB
Normal schalldämpfende Einrichtung	Teppichböden, Glasflächen mit Vorhang, Ledereinrichtungen, Räume mit normaler Möblierung	0dB
Stark schalldämpfende Einrichtung	Teppichböden, Polster-einrichtungen, schwere Vorhänge, Räume mit starker Möblierung	+2dB

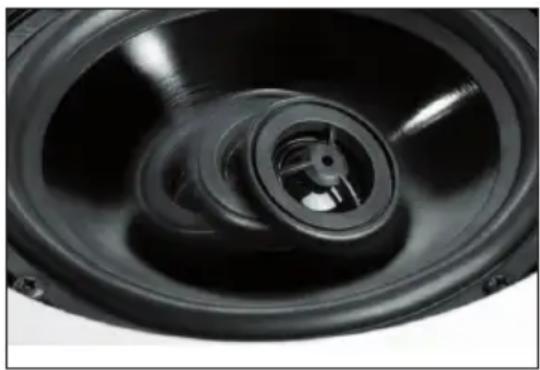

Der Höchtoner{lsst sich Dank „Swivel"-Technologie bis zu 35 Grad schwenken, um somit ein ideales Abstrahlverhalten zu erzielen und eine perfekte Ausrichtung auf den Hörplatz zu erfolglichen:

ANSCHLUSS AN EINEN STEREO VERSTÄRKER

In Abb. 4 ist der Anschluss der Lautsprecher an einen Stereoversteller dargestellt.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄllen

Alle MAGNAT-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d. h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Veränder beritzen, der eine wesentlich hochere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, konnen brachiale Lautstärken zur Zerstörung der Laufsprecher führen - was aberrecht seitten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für ihre Laatsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

IM ALLGEMEINEN...

konnen Verstärker, Tuner und CD/DVD Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollen ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN

Belastbarkeit: 70 / 120 Watt 80 / 140 Watt

Impedanz 2 × 8 Ohm 8 Ohm

Übergangsfrequency: 4000 Hz 4000 Hz

Frequenzbereich: 36 - 24 000 Hz 34-24 000 Hz

Empf. Veränderleistung: 20 - 140 Watt 20 - 160 Watt

Wirkungsgrad (1 Watt/1 m): 90 dB 91 dB

Außenmaß Ø: 233 mm 275 mm

Lochausschnitt 198 mm 240 mm

Einbautiefe: 88 mm 102 mm

Belastbarkeit: 70 / 120 Watt 60 / 100 Watt

Impedanz 8 Ohm 8 Ohm

Übergangsfrequency: 4000 Hz 4000 Hz

Frequenzbereich: 36 - 24 000 Hz 38 - 24 000 Hz

Empf. Veränderleistung: 20 - 140 Watt 20 - 120 Watt

Wirkungsgrad (1 Watt/1 m): 90 dB 89 dB

Außenmaß Ø: 233 mm 202 mm

Lochausschnitt 198 mm 168 mm

Einbautiefe: 88 mm 81 mm

Belastbarkeit: 80 / 140 Watt 70 / 120 Watt

Impedanz 8 Ohm 8 Ohm

Übergangsfrequency: 3800 Hz 3800 Hz

Frequenzbereich: 34 - 26 000 Hz 36 - 26 000 Hz

Empf. Veränderleistung: 20 - 160 Watt 20 - 140 Watt

Wirkungsgrad (1 Watt/1 m): 91 dB 90 dB

Außenmaß (B × H): 254 × 359 mm 218 × 305 mm

Lochausschnitt (BxH): 218 x 321 mm 185 x 272 mm

Einbautiefe: 88 mm 67 mm

Technische Änderungen vorbehalten.

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieder hohe Qualitätsstandard ermöglich es für MAGNAT HiFi-Produkte 5 Jahre Garantie zu gewährren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäß Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an Ihren Fachhandler. Solte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeftigt ist.

5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingerecht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler reklamiert werden.) • Fehler, die durch fehlhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder außer gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 · D-50259 Pulheim · Germany

Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399

www.magnat.de
