MANUAL DE UTILIZADOR ICP 62 MAGNAT

Em primeiro lugar, muito obrigado pela aquisicao de um produit da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão.Esta sua decisao inteligente faz com que sera ahora proprietário de um produit de qualida reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizes as colunas pela primaira vez.

ALTIFALANTE MAGNAT INTERIOR ICP/IWP - ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE (FIG. 1)

Os altifalantes MAGNAT INTERIOR ICP/IWP possuem um sofisticado mecanismo de encaixe que lhe permite, da maneira mais fácil possivel, monta-los em um orificio de uma parede. A montagem em um tecto de placar de gesso cartonado ou de placas semelhantes é a mais fácil de ser realizada. No caso de uma abertura em uma parede de alvenaria, é necessaria a colocacao de uma placar (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consulutar as informacoes和技术es no final do manual.

Retirando a grelha de proteção, obtém-se acesso ao mecanismo de retençao para fixar o altifalante. Soltar os parafusos e colocar os bornes na posicao A. Após a colocação no orificio, aperturear os parafusos; este modo, os bornes giram automaticamente para a posicao B e são apertados.

INFORMAÇÉS GERAIS SOBRE A LIGAÇÂO DAS SUAS COLUNAS MAGNAT

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de fazer perdas na qualida do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1mm^2 . Para cabos mais compridos, pelo menos 1,5mm^2 .

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir corretoamente o comprimento do cabo, as colunasdeeriam se encontrar na posicao prevista. Deve-se usar parareds os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torque-las. As ligações para os altifalantes possuem um mecanismo de fixação (fig. 2). Premer o botão de fixação e introduzir a extrema decapada do fio no orificio lateral. quando o botão de fixação é solto, o fio é fixado firmamente e fica assegurado o melhor contacto possível.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou está, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para fazer a ligaçao com a polaridade correcta, os cabos comuns para altifalantes tem um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos está firmamente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.

REGULAÇÃO DO NÍVEL DE AGUDOS (FIG. 3)

O diplexer ofere-lhe, por intermedio de um interruptor de grande qualidade, uma adaptação individual do som do systema de altifalantes.

A regulação deve ser feita de acordo com o gosto de cada um. Como definição的基础 para as varias salas de audicão, recomendamos as seguintes posições de interruptor:

Sala de audiência Exemplo Posicao do		interruptor
Instalacao com pouco amortecimento de som	Salas humidas, superficies reflectoras duras, ladrilhos, superficies de vidro grandes, espacços com pouca mobília	-2dB
Instalacao com amortecimento de som normal	Carpetes, superficies de vidro com cortinas, MQeis em cabedal, espacços mobilados normalmente	0dB
Instalacao com muito amortecimento de som	Alcatifas, MQeis almofadados, cortinas pesadas, espacços com muita mobília	+2dB

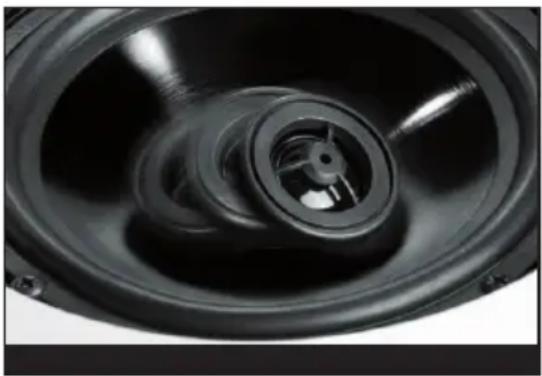

Gracias à Tecnologia „Swivel“, o altifalante de agudos pode ser rodado às 35 graus, garantindo, assim, excellentes propriedades de emissão e permitindo a orientação para o local de audiência:

LIGAÇAO A UM AMPLIFICADOR ESTÉREO

Na figura 4 está representada a ligação dos altifalantes em um amplificador stereo.

SUGESTÖES PARA EVITAR AVARIAS

Todo os altifalantes MAGNAT transmitem o melhor som possivel quando os reguladores se encontrar na posicao central, oucka, na reproducao linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebm mais energia, o que, em caso de volume alto, pode provocar a destruiacao dos mesmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indica para os altifalantes, pode ocorro que um volume muito alto venha acause a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, às eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se ha distorções e,;neste caso,abaixar imeditamente o volume. Quem gosta de ouvir música altadeeria cuidar para que a potência de saida do amplificador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produits baratos, poder gerar oscilações não audíveis e de alta frequência. Caso o altifalante para(agudos venha a falhar com volumes baixos aedly, deixar que o Sistema sera verificado por um professional especializzato.

DADOS TECNICOS

Capacidade: 70 / 120 Watt 80 / 140 Watt

Impedência: 2 x 8 Ohm 8 Ohm

Frequência de separação: 4000 Hz 4000 Hz

Faixa de frequência: 36 - 24 000 Hz 34-24 000 Hz

Potência recomendada para o amplífador: 20 - 140 Watt 20 - 160 Watt

Rendimento (1 Watt/1 m): 90 dB 91 dB

Dimensoes totais 233 mm 275 mm

Orificio 198 mm 240 mm

Profundidade de montagem: 88 mm 102 mm

Interior ICP 62

Interior ICP 52

Capacidade: 70 / 120 Watt 60 / 100 Watt

Impedência: 8 Ohm 8 Ohm

Frequência de separação: 4000 Hz 4000 Hz

Faixa de frequência: 36 - 24 000 Hz 38 - 24 000 Hz

Potência recomendada para o amplífador: 20 - 140 Watt 20 - 120 Watt

Rendimento (1 Watt/1 m): 90 dB 89 dB

Dimensoes totais 233 mm 202 mm

Orificio 198 mm 168 mm

Profundidade de montagem: 88 mm 81 mm

Interior IWP 82

Interior IWP 62

Capacidade: 80 / 140 Watt 70 / 120 Watt

Impedência: 8 Ohm 8 Ohm

Faixa de frequência: 34 - 26 000 Hz 36 - 26 000 Hz

Potência recomendada para o amplífador: 20 - 160 Watt 20 - 140 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensoes totais (I x a): 254 x 359 mm 218 x 305 mm

Orificio (I x a): 218 x 321 mm 185 x 272 mm

Profundidade de montagem: 88 mm 67 mm

RESERVADOS OS DIREitos DE ALTERACOs TECNICAS.
