MODE D'EMPLOI DD 9663 AEG-ELECTROLUX

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

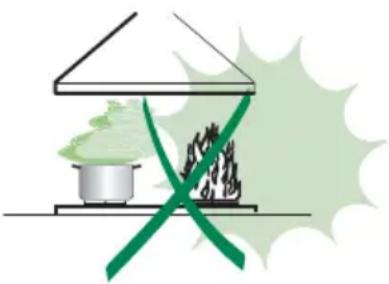

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces derniè- res par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appa- reil. ENTRETIEN

• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseil- lée.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se char-geant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inappro-prié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.F

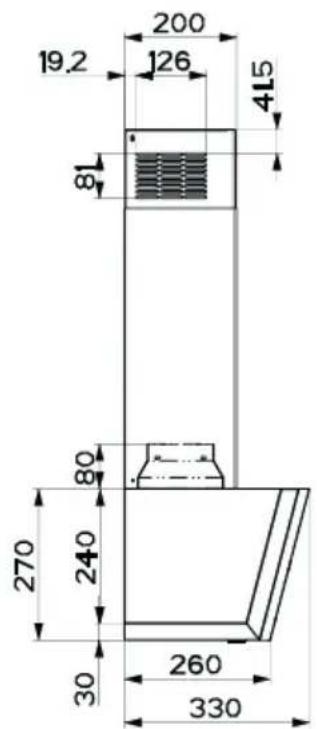

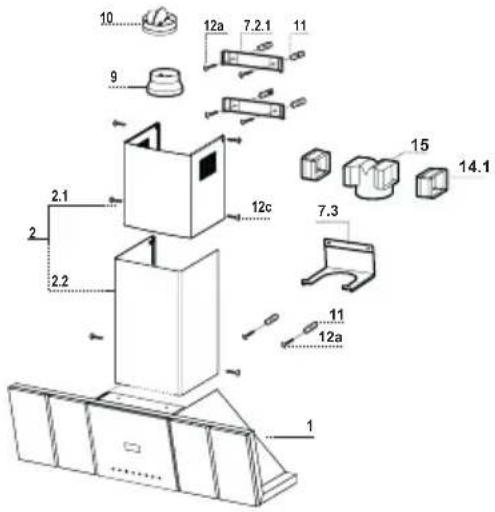

CARACTERISTIQUES Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres 2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ø 150-120 mm 10 1 Buse avec clapet

14.1 2 Rallonge Raccord Sortie Air

B 1 Raccord Sortie Air Réf. Q.té Composants pour l ’installation

7.2.1 2 Brides Fixation Cheminée Supérieure

7.3 1 Bride Support Raccord

11 6 Chevilles 12a 6 Vis 4,2 x 44,4 12c 6 Vis 2,9 x 9,5 Q.té Documentation 1 Manuel d’instructions

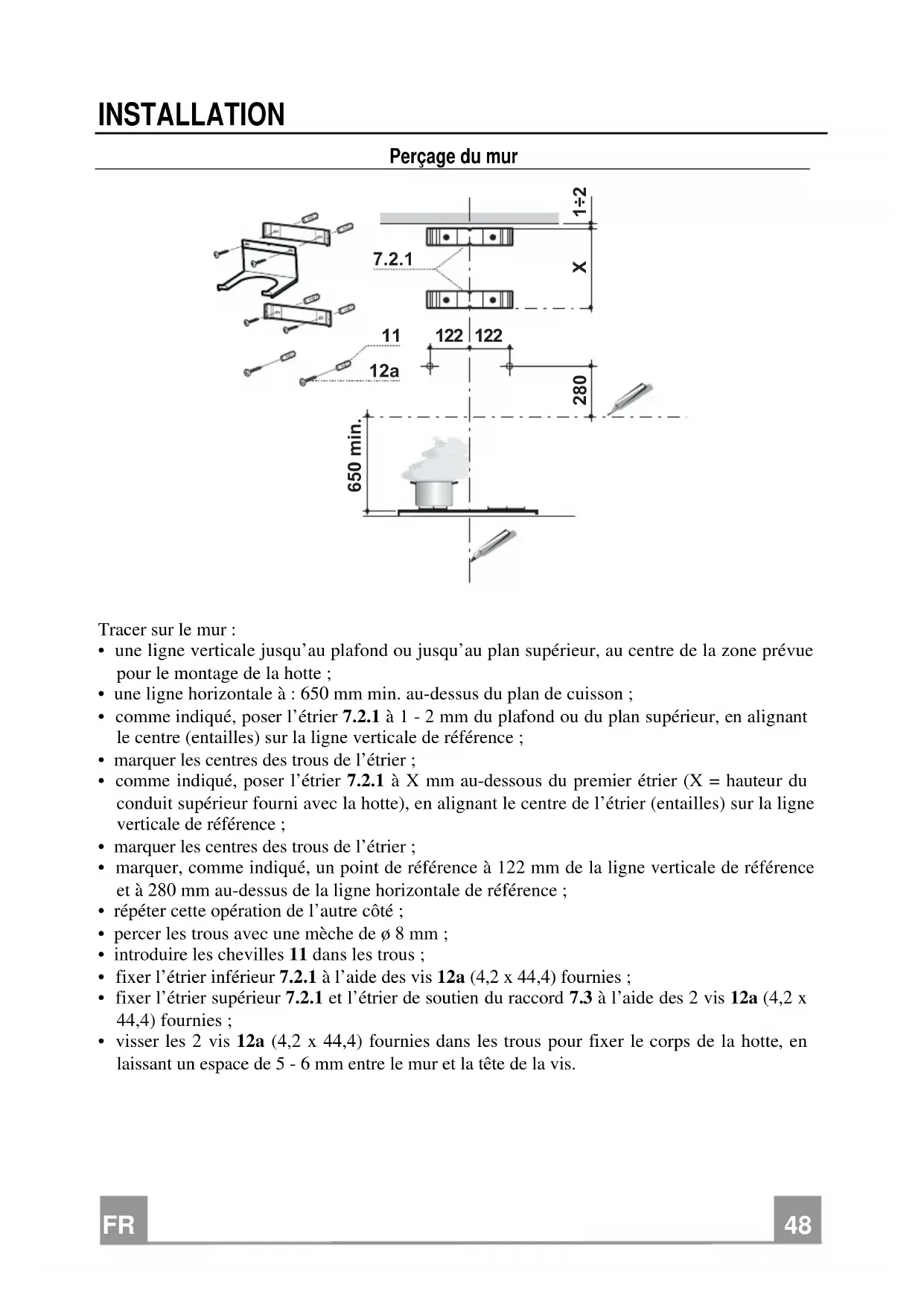

INSTALLATION Perçage du mur

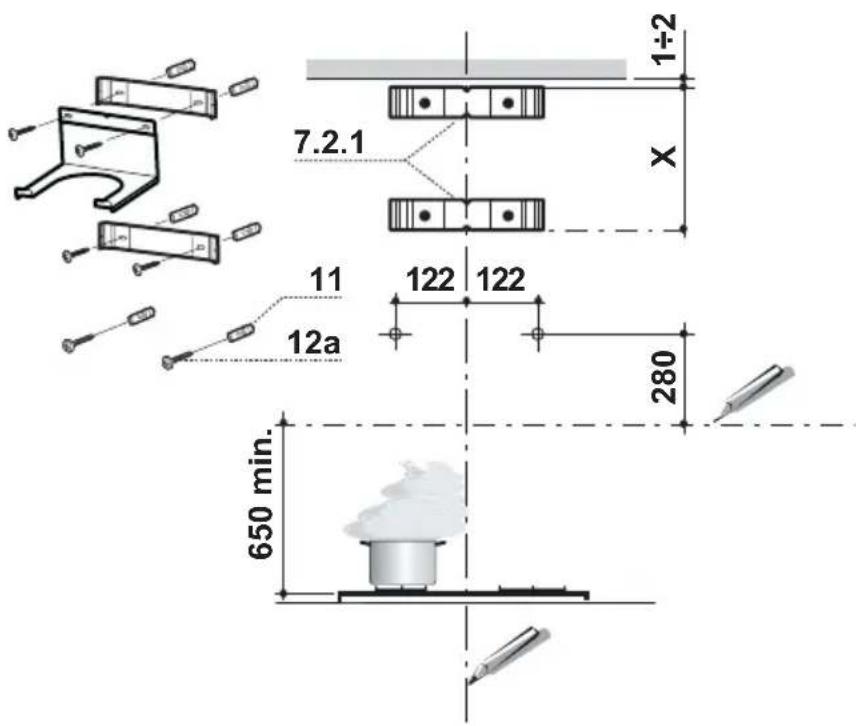

• une ligne verticale jusqu’au plafond ou jusqu’au plan supérieur, au centre de la zone prévue pour le montage de la hotte ;

• une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson ;

• comme indiqué, poser l’étrier 7.2.1 à 1 - 2 mm du plafond ou du plan supérieur, en alignant le centre (entailles) sur la ligne verticale de référence ;

• marquer les centres des trous de l’étrier ;

• comme indiqué, poser l’étrier 7.2.1 à X mm au-dessous du premier étrier (X = hauteur du conduit supérieur fourni avec la hotte), en alignant le centre de l’étrier (entailles) sur la ligne verticale de référence ;

• marquer les centres des trous de l’étrier ;

• marquer, comme indiqué, un point de référence à 122 mm de la ligne verticale de référence et à 280 mm au-dessus de la ligne horizontale de référence ;

• répéter cette opération de l’autre côté ;

• percer les trous avec une mèche de ø 8 mm ;

• introduire les chevilles 11 dans les trous ;

• fixer l’étrier inférieur 7.2.1 à l’aide des vis 12a (4,2 x 44,4) fournies ;

• fixer l’étrier supérieur 7.2.1 et l’étrier de soutien du raccord 7.3 à l’aide des 2 vis 12a (4,2 x 44,4) fournies ;

• visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous pour fixer le corps de la hotte, en laissant un espace de 5 - 6 mm entre le mur et la tête de la vis.

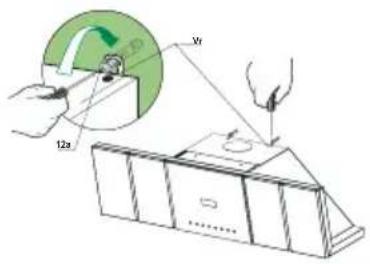

• Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte.

• Accrocher le corps hotte aux vis 12a prévues à cet effet.

• Serrer définitivement les vis 12a de support.

• Agir sur les vis Vr pour niveler le corps hotte. 12a

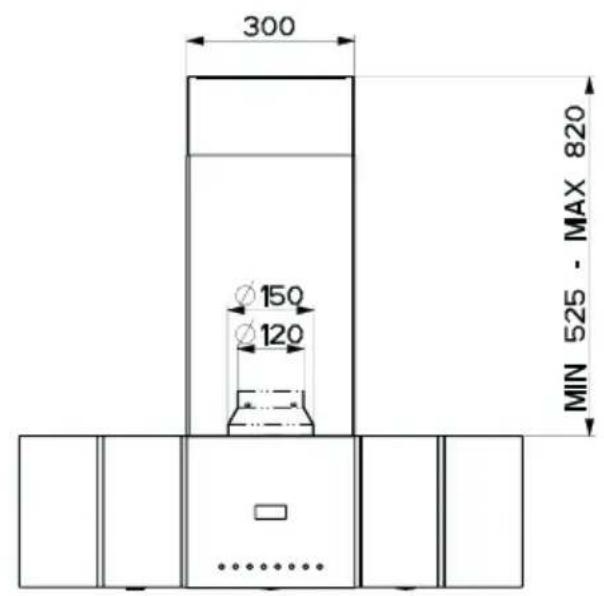

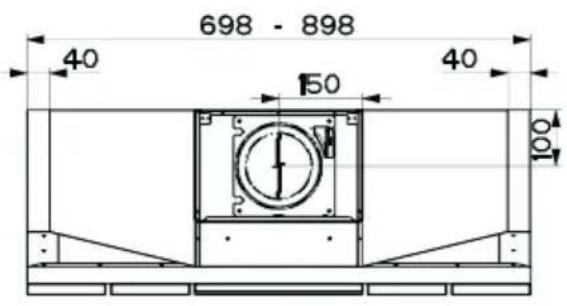

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur. Branchement avec un tube de ø150

• Insérer la buse avec clapet 10.

• Fixer le tube par des colliers appropriés. Le matériau néces- saire n’est pas fourni. Branchement avec un tube de ø120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.

• Fixer le tube par des colliers appropriés. Le matériau néces- saire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif. ø 120 ø 150

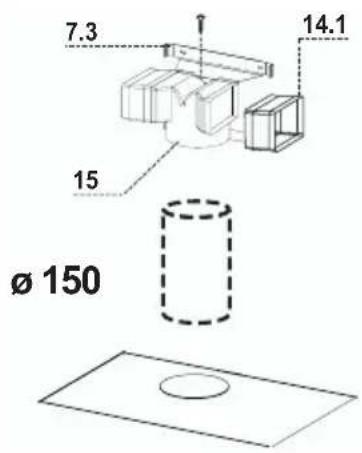

• Insérer latéralement les rallonges raccord 14.1 sur le raccord

• Placer le raccord 15 dans l’étrier de soutien 7.3 en le fixant avec une vis.

• S’assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu’en vertical.

• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 mm, selon le choix de l’installateur.

• S’assurer de la présence des filtres anti-odeur au charbon actif.

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur. Montage Cheminée Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu’à la butée.

• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies.

• S’assurer que la sortie des rallonges raccord se trouve au ni- veau des bouches de la cheminée. Cheminée inférieure

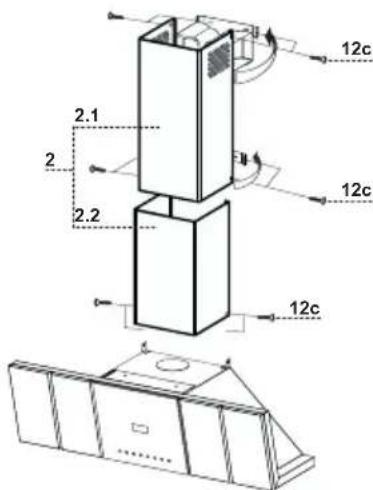

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure au corps hotte, à l’aide des deux 2 vis 12c fournies. 12c 12c 12c

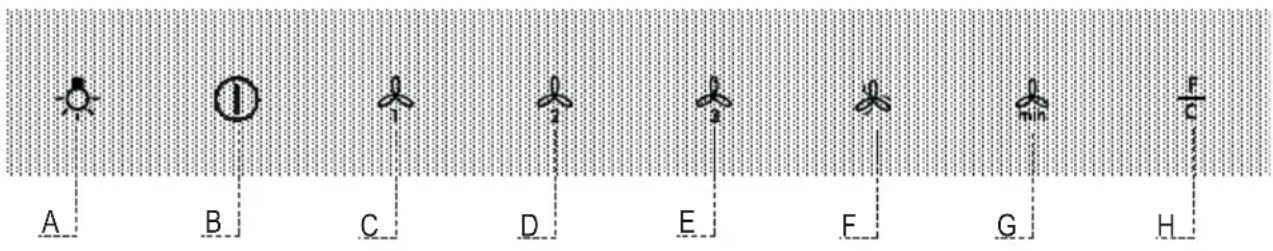

Tableau de commande Touche Fonction DEL A Allume et éteint l’éclairage. Allumée ou éteinte. B Éteint le moteur. Allumée ou éteinte. C Active la première vitesse. Allumée. D Active la deuxième vitesse. Allumée. E Active la troisième vitesse. Allumée. F Active la vitesse intensive à partir de n’importe quelle vitesse ou avec le moteur éteint ; cette vitesse est réglée sur 5 minutes ; après ce laps de temps, le système reprend la vitesse réglée précédemment. Idéale en cas de fortes fumées de cuisson. Pour la désactiver, presser la touche ou éteindre le moteur. Allumée. G Active l’arrêt automatique du moteur et de l’éclairage avec un retard de 10 min si c’est la 3

vitesse qui est réglée, de 15 min si c’est la 2

de 30 min si c’est la 1 . Indiquée pour éliminer complètement les odeurs résiduelles ; pour la désactiver, presser la touche ou éteindre le moteur. Si la touche est pressée pendant 5 secondes, elle active le mode Blocage clavier. Pour la désactiver, presser la touche pendant 5 secondes. Allumée.

Toutes les DEL clignotent 2 fois et, durant le blocage du clavier, les DEL exécutent une séquence d’allumage. Toutes les DEL clignotent 1 fois. H Effectue la remise à zéro de l’alarme de saturation des filtres quand la touche est pressée pendant environ 2 secondes avec la hotte éteinte.

Quand la touche est pressée pendant 5 secondes avec la hotte éteinte, elle effectue : activation de l’alarme de saturation des filtres au charbon actif. désactivation de l’alarme de saturation des filtres au charbon actif. Au bout de 100 heures de fonctionnement, la DEL s’allume fixement pour signaler la saturation des filtres métalliques. Au bout de 200 heures de fonctionnement, la DEL clignote pour signaler la saturation des filtres au charbon actif.

2 clignotements. 1 clignotement.

ENTRETIEN Filtres à graisses métalliques NETTOYAGE DES FILTRES A GRAISSES METALLIQUES AUTO- PORTEURS Remise à zéro du signal d'alarme

• Éteindre les lumières et le moteur d’aspiration ;

• Presser la touche H pendant au moins 2 secondes : l’action est confirmée par la DEL qui s’éteint. Nettoyage des filtres

• Ils peuvent être passés au lave-vaisselle et doivent être lavés quand la DEL de la touche H s’allume fixement ou bien au moins tous les 2 mois ou plus souvent en cas d’utilisation particulièrement intensive ;

• Enlever les filtres un à un en les tenant d’une main et en tirant le levier vers le bas de l’autre ;

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter ;

• Les remonter en veillant à maintenir la poignée vers la partie visible externe.FR

Filtre anti-odeur au charbon actif (version filtrante) Il n’est ni lavable ni régénérable : il doit donc être remplacé quand la DEL de la touche H cli- gnote ou au moins tous les 4 mois. Le signal d’alarme ne se déclenche que lorsque le moteur d’aspiration est actionné. Activation du signal d'alarme

• Sur les hottes en version filtrante, le signal d’alarme de saturation des filtres doit être activé au moment de l’installation ou par la suite ;

• Éteindre les lumières et le moteur d’aspiration ;

• Presser la touche H pendant 5 secondes jusqu'à ce que la DEL clignote pour confirmer l’action ;

• 2 clignotements de la DEL - Alarme de saturation du filtre anti-odeur au charbon actif ACTIVÉ ;

• 1 clignotement de la DEL - Alarme de saturation du filtre anti-odeur au charbon actif DÉSACTIVÉ ; Remplacement du filtre anti-odeur au charbon actif Remise à zéro du signal d'alarme

• Éteindre les lumières et le moteur d’aspiration ;

• Presser la touche H pendant au moins 2 secondes : l’action est confirmée par la DEL qui s’éteint. Remplacement du filtre

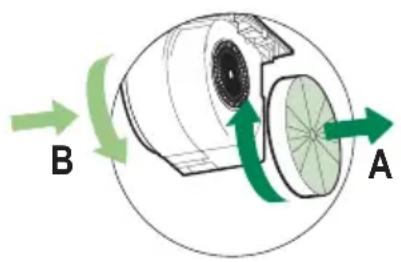

• Ouvrir la vitre de la hotte en tirant vers le bas ;

• Enlever les filtres anti-odeur au charbon actif saturé, comme indiqué (A) ;

• Monter les nouveaux filtres, comme indiqué (B) ;

• Sortir la Lampe de la Douille en exerçant une légère traction.

• Remplacer par une nouvelle lampe possédant les mêmes carac- téristiques, en veillant à ce que les deux fiches soient correc- tement insérées dans le logement de la Douille.ES
