MANUALE UTENTE DD 9663 AEG-ELECTROLUX

Cappa aspirante da incasso con schermo piatto estraibile

Istruzioni di montaggio e per l'uso

Libretto di Istruzioni INDICE

CONSIGLI E SUGGERIMENTI 36
CARATTERISTICHE 37
INSTALLAZIONE 39
USO 42
MANUTENZIONE 43

Manuel d'Instructions SOMMAIRE

CONSEILS ET SUGGESTIONS 45
CHARACTERISTIQUES 46
INSTALLATION 48
UTILISATION 51
ENTRETIEN 52

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualiasi responsabilità per danni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro paro o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sa la Cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori di gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libero a forte intensità molto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè除去 la cappa da cucina; pericolo d'incendio.
• Questo appearecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperenza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa tigliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il risciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul risciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

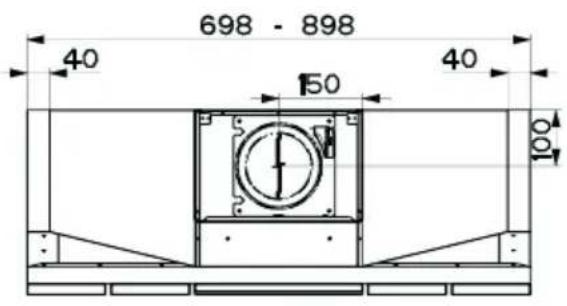

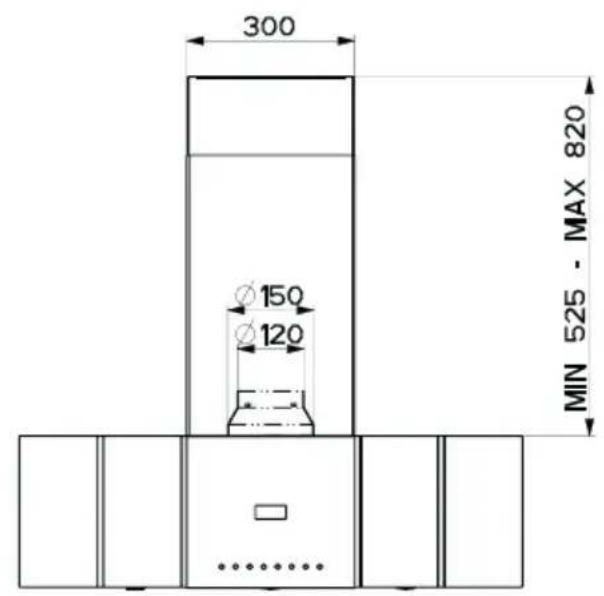

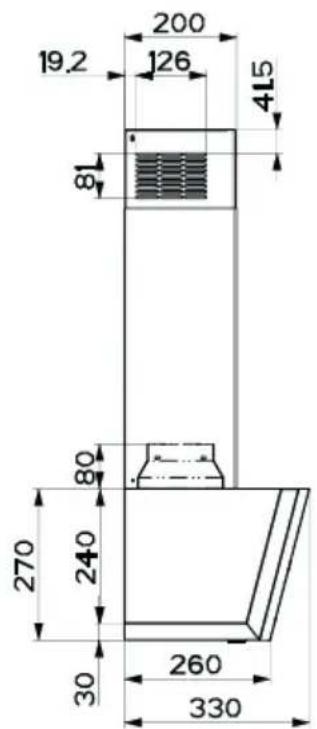

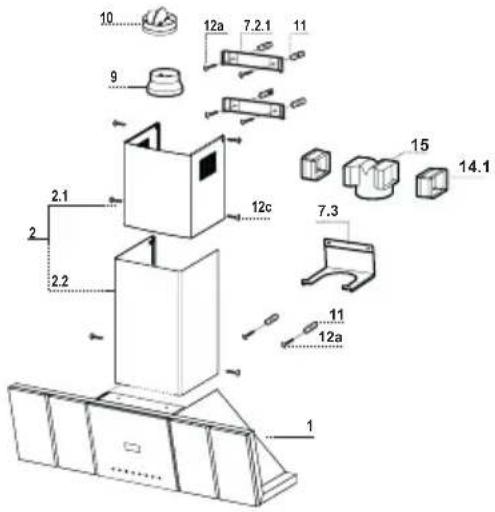

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri

2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
91 Flangia di Riduzione 150-120 mm
10 1 Flangia con valvola
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore
7.3 1 Staffa Sostegno Raccordo
11 6 Tasselli
12a 6 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5

Q.tà Documentazione

1 Libretto Istruzioni

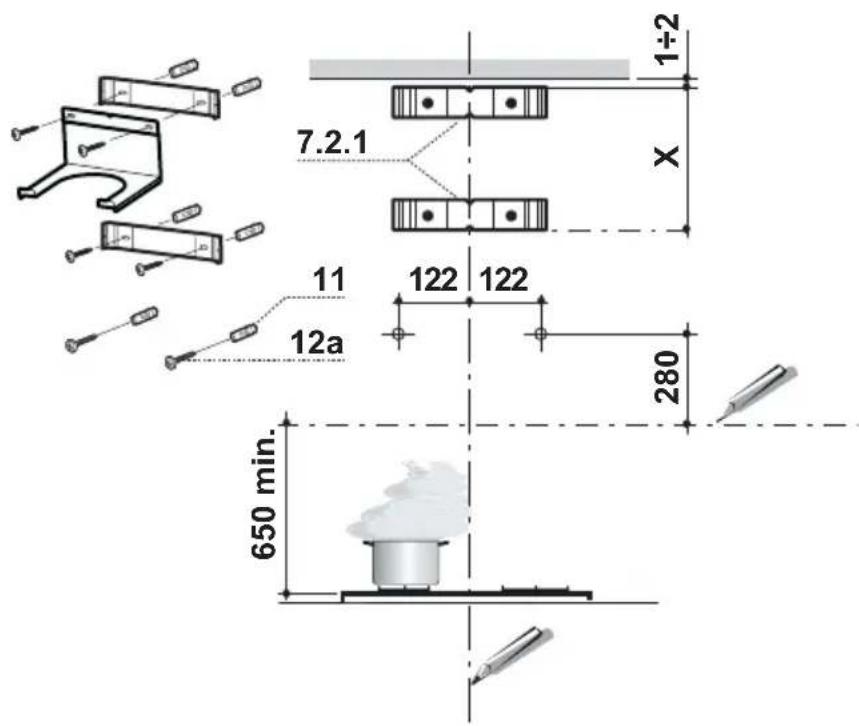

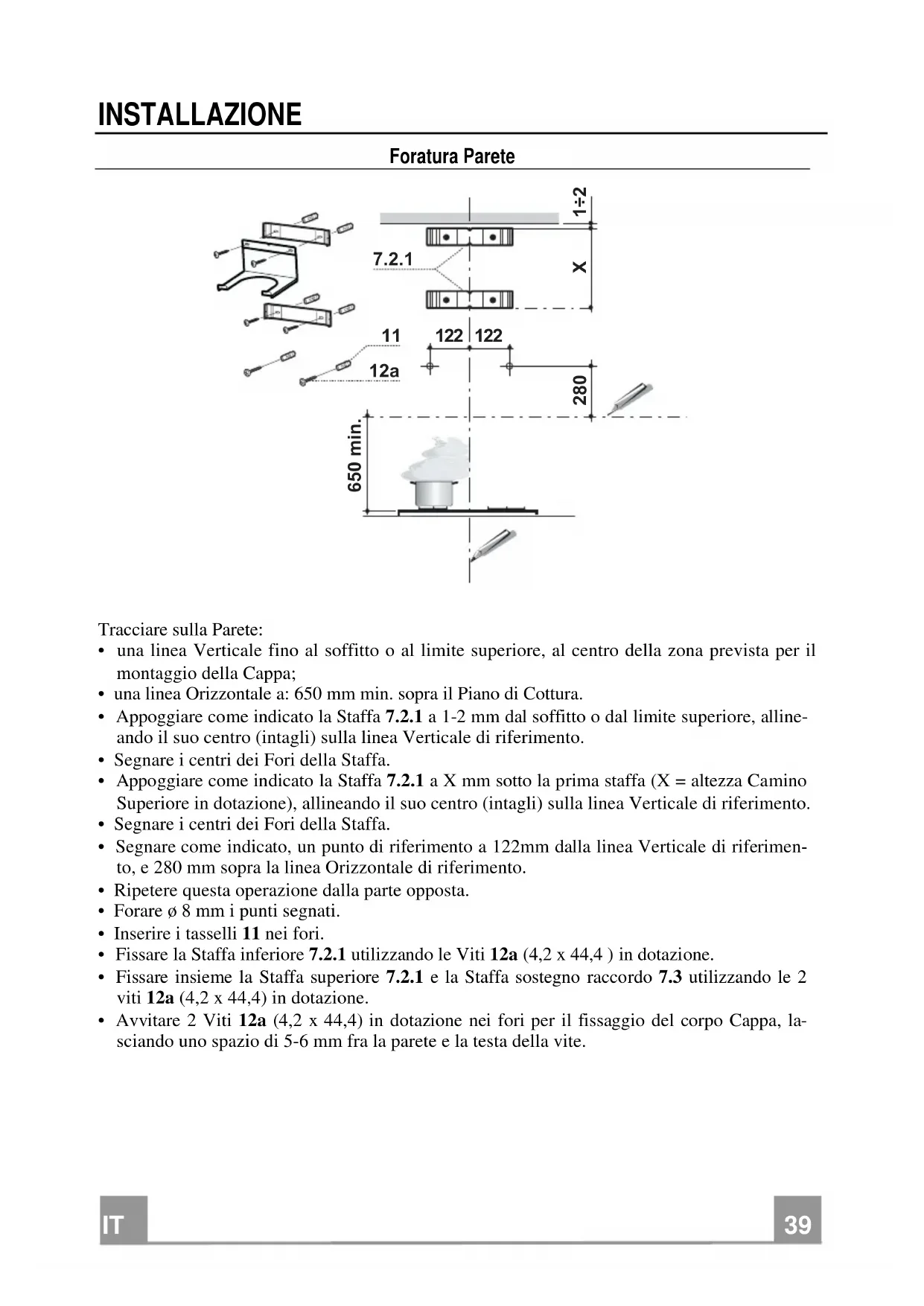

Foratura Parete

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650~mm min. sobre il Piano di Cottura.
• Appoggiare come indicate la Staffa 7.2.1 a 1 - 2mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Segnare come indicato, un punto di riferimento a 122mm alla linea Verticale di riferimento, e 280mm sopra la linea Orizzontale di riferimento.
  Ripeterequestaoperazionedallaparteopposta.
• Forare 8mm i puncti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la Staffa inferiore 7.2.1 utilizing le Viti 12a (4,2 x 44,4) in dotazione.
• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando uno spazio di 5 - 6mm fra la parete e la testa della vite.

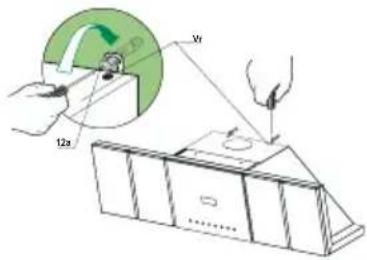

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivement le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'inistaltatore.

Collegamento tubo 150

• Inserire la Flangia 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo 120

• Per collegamento con tubo 120mm , insere la Flangia di riduzione 9 sulla flangia 150 precedente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

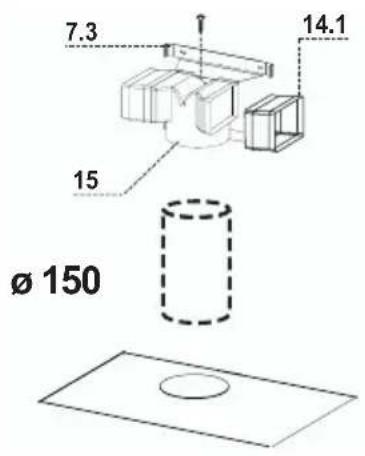

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sa in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150~mm , la cui scelta è laosciata all'infallatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti VO.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

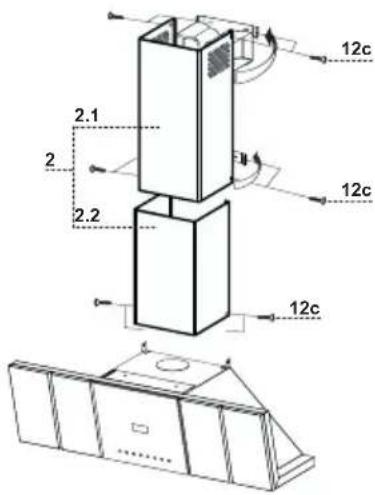

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle sono a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

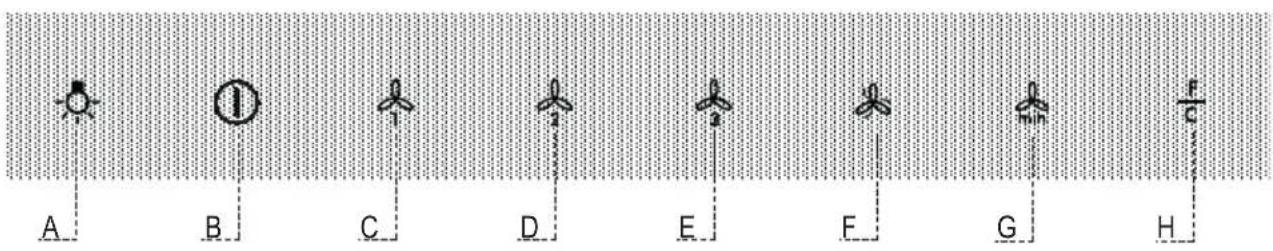

Quadro comandi

Tasto	Funzione	Led
A Accende e spegne l'impiano di illuminazione. Acceso o Spento.
B Spagne il Motore. Acceso o Spento.
C Attiva la prima velocità. Acceso.
D Attiva la seconda velocità. Acceso.
E Attiva la terza velocità. Acceso.
F Attiva la velocità intensiva da qualsiassi velocità o da motore spento, tale velocità è tempo-rizzata a 5 minuti, al termine del tempo il sistema ritorna alla velocità precedentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.Si Disattiva premendo il Tasto o Spagnendo il Motore.		Acceso.
G Attiva lo spegnimento automatico ridardato del Motore e dell'Impiano di Illuminazione di 10' se la velocità impostata è la Terza, 15' se è la Seconda, 30' sc è la prima. Adatto per comple-tare l'eliminazione di odori residui, si disattiva premendo il tasto o spegnendo il motore.Se premuto per 5 Secondi Attiva la modalità Blocco Tastiera.Si disattiva premendo il tasto per 5 Secondi.		Acceso.Tutti i Led Lampeggiano 2 Volte e durante il Blocco Tastiera i Led esguono una sequenza di accensione.Tutti i Led Lampeggiano 1 Volta.
H Effettua il Reset dell'allarme saturazione Filtri premendo il Tasto per circa 2 Secondi a Cappa Spenta.Premuto per 5 Secondi a Cappa spenta effettua:Attivazione dell'allarme saturazione Filtri al Carbone Attivo.Disattivazione dell'allarme saturazione Filtri al Carbone Attivo.		Dopo 100 ore di Funzionamento il Led è Acceso Fisso per segnalare la saturazione dei Filtri Metallici.Dopo 200 ore di Funzionamento il Led Lam-peggia per segnalare la saturazione dei Filtri al Carbone Attivo.2 Lampeggio.1 Lampeggio.

Filtri antigrasso metallici

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

Reset del segnale di allarme

• Spagnere le Luci e il Motore di aspirazione.
• Premere il tasto H per almeno 2 secondi, la conferma è data dallo Spegnimento del Led.

Pulizia Filtri

• Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led del Tasto H si accende Fisso o almeno agli 2 mesi circa di utilizzo o più frequently, per un uso particolaremente intenso.

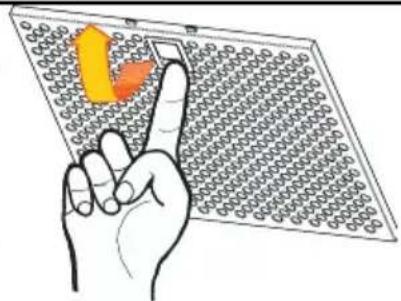

• Togliere i Filtri uno alla volta, sostenendoli con una mano nelle core con l'altra si tira la leva verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antidore al Carbone attivo (Versione Filtrante)

Non è lavabile e non è rigenerabile, va sostituito quando il Led del Tasto H lampeggia o almeno agli 4 mesi. La segnalazione di allarme si verifiesolo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va arrivata al momento dell'installazione o successivamente.
• Spagnere le Luci e il Motore di aspirazione.

• Premere il tastingo H per 5 Secondi sino al lampeggio di confirma del Led:

• 2 lampeggi Led - Allarme saturazione Filtro antidore al Carbone attivo ATTIVATO.

• 1 lampeggio Led - Allarme saturazione Filtro antidore al Carbone attivo DISATTIVATO.

Sostituzione Filtro Antiodore al Carbone Attivo

Reset del segnale di allarme

• Spagnere le Luci e il Motore di aspirazione.
• Premere il tasto H per almeno 2 secondi, la conferma è data dallo Spegnimento del Led.

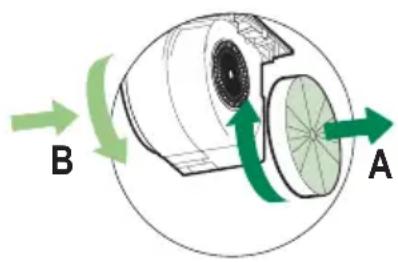

Sostituzione Filtrò

• Aprire il Vetro della Cappa tirando verso il basso.
• Rimuovere i FiltrI antidore al Carbone attivo satura, come indicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Chiudere il Vetro.

Illuminazione

SOSTITUZIONELAMPADE

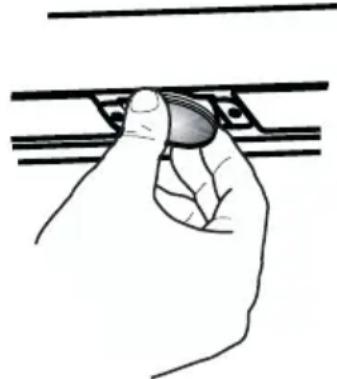

Lampade alogene da 20 W

• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione ad inseire correttamente i due spinotti nella sede del Supporto.
