MANUALE UTENTE X66453BVO AEG-ELECTROLUX

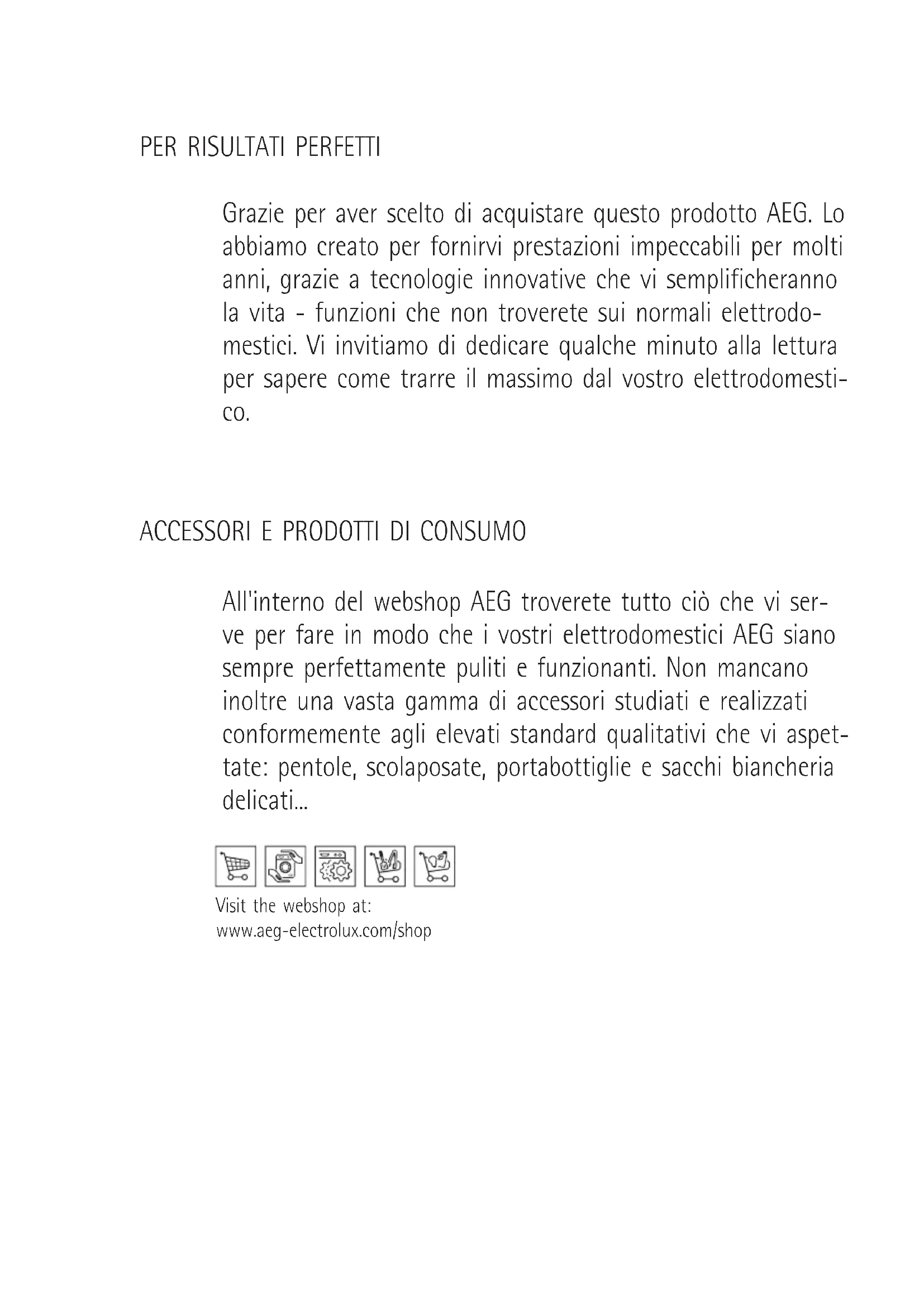

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sui normali elettrodo- mestici. Vi invitiamo di dedicare qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomesti- co.

ACCESSORI E PRODOTTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi ser- ve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzati conformemente agli elevati standard qualitativi che vi aspet- tate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati... Visit the webshop at: www.aeg-electrolux.com/shopIT - CONSIGLI E SUGGERIMENTI/CARATTERISTICHE

IT - CONSIGLI E SUGGERIMENTI - Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm. Verifi care che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa. Per Apparecchi in Classe I

accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra. Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile. Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.). Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione suffi ciente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della Cappa. Non lasciare fi amme libere a forte intensità sotto la Cappa in funzione. Regolare sempre le fi amme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole. Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infi ammarsi. Non preparare alimenti fl ambè sotto la cappa da cucina; pericolo d'incendio. Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio. Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale. Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio), Filtri antigrasso Z Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso - Filtri antiodore al Carbone attivo W Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. Per la pulizia delle superfi ci della Cappa è suffi ciente utilizzare un panno umido e detersivo liquido neutro. Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifi uto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’uffi cio comunale, il servizio locale di smaltimento rifi uti o il negozio in cui è stato acquistato il prodotto. Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. Attenzione: Prima di installare la Cappa, togliere le pellicole di protezione (bianca e trasparente). CARATTERISTICHE IngombroIT - CONSIGLI E SUGGERIMENTI/CARATTERISTICHE

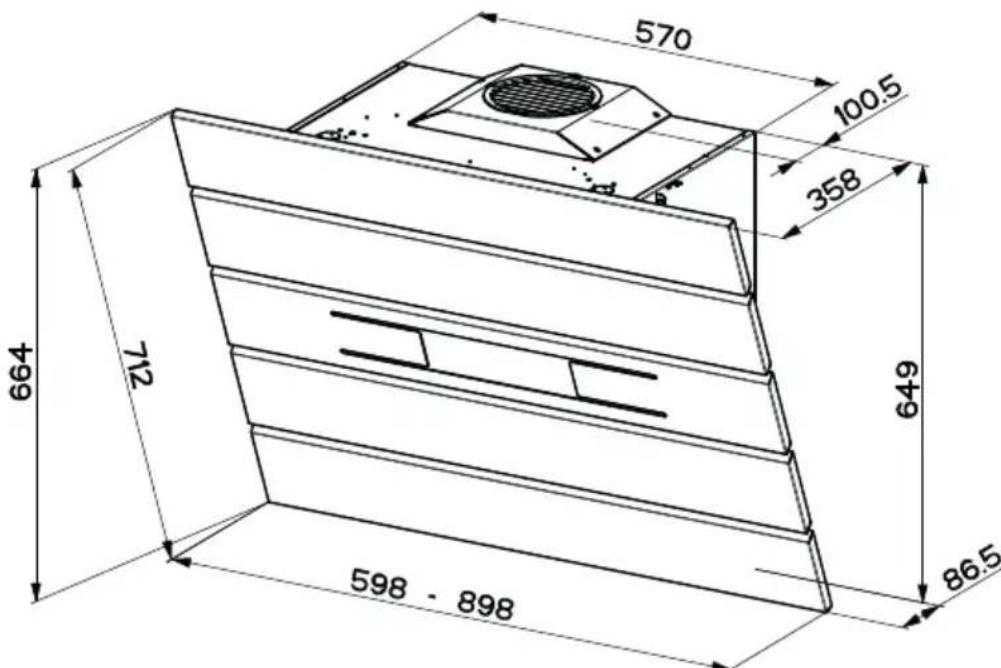

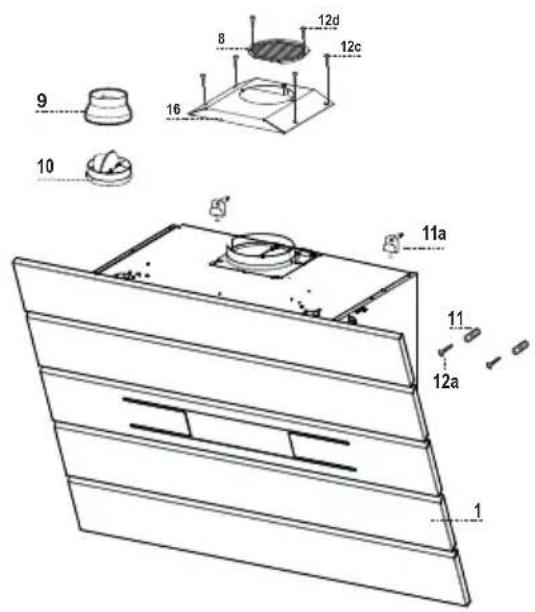

Componenti Rif. Q.tà Componenti di Prodotto 1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 8 1 Griglia direzionata Uscita Aria 9 1 Flangia di Riduzione ø 150-120 mm 10 1 Flangia ø 150 con valvola di non ri- torno 16 1 Coperchio filtrante Rif. Q.tà Componenti di Installazione 11 2 Tasselli 11a 2 Tasselli SB 12/10 12a 2 Viti 4,2 x 44,4 12c 4 Viti 2,9 x 6,5 12d 2 Viti 2,9 x 9,5 Q.tà Documentazione 1 Libretto Istruzioni

10IT - INSTALLAZIONE

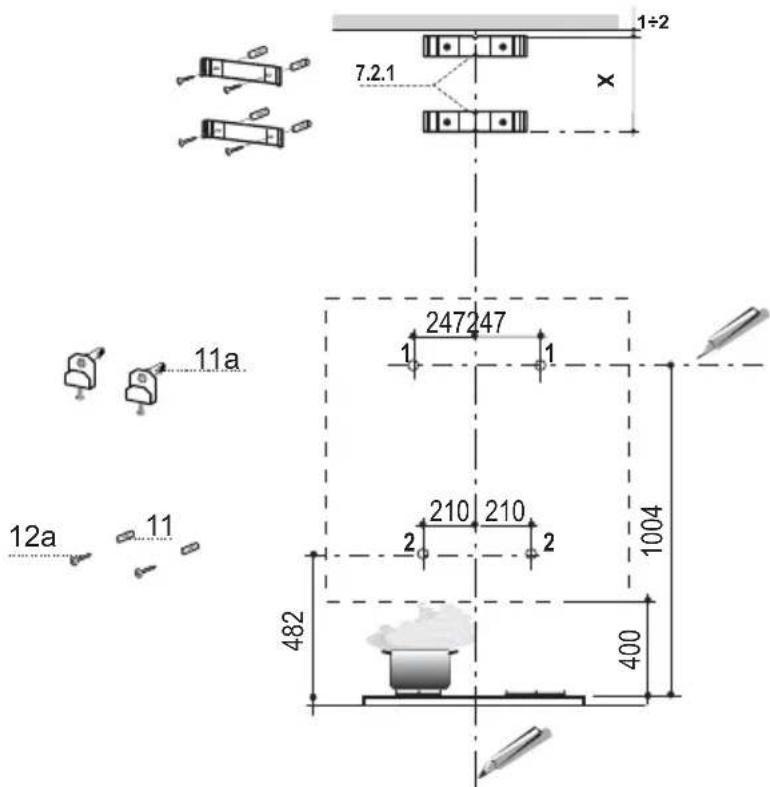

INSTALLAZIONE Foratura Parete e Fissaggio Staffe Tracciare sulla Parete:

  • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
  • una linea Orizzontale a 1004 mm min. sopra il Piano di Cottura.
  • Segnare un punto (1) sulla linea orizzontale a 247 mm alla destra della linea verticale di rife- rimento.
  • Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
  • Segnare come indicato, un punto di riferimento (2) a 210 mm dalla linea Verticale di riferi- mento, e 482 mm sopra il Piano di Cottura.
  • Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
  • Forare ø 12 mm i punti (1) segnati.
  • Forare ø 8 mm i punti (2) segnati.
  • Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
  • Inserire il tassello 11 nei fori (2). Per installazione con camino decorativo: (Opzionale)
  • Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline- ando il suo centro (intagli) sulla linea Verticale di riferimento.
  • Segnare i centri dei Fori della Staffa.
  • Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
  • Segnare i centri dei Fori della Staffa.
  • Forare ø 8 mm i punti segnati.
  • Inserire i tasselli 11 nei fori.
  • Fissare le Staffe utilizzando le Viti 12a (4,2 x 44,4) in dotazione. 11a

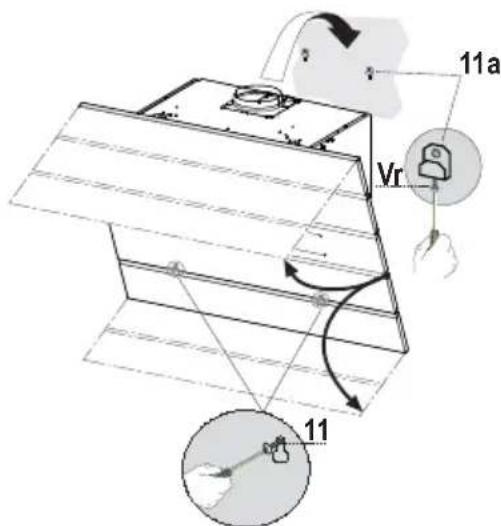

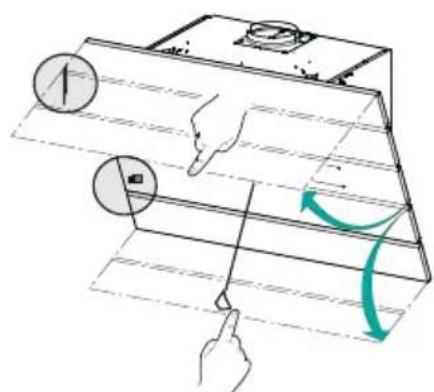

  • Aprire il pannello aspirante superiore e bloccarlo sulla sinistra con l’astina al corpo Cappa affinché non si richiuda.

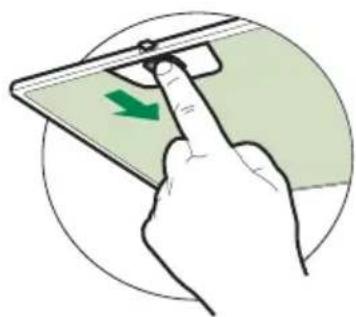

  • Sbloccare togliendo il perno di fissaggio sulla sinistra il pannello aspirante inferiore ed aprirlo.
  • Togliere i Filtri Antigrasso agendo sulle apposite maniglie.
  • Regolare le due viti Vr, delle staffe 11a, ad inizio corsa.
  • Agganciare il corpo cappa alle 2 staffe 11a.
  • Dall’interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.
  • Avvitare le viti di sicurezza 11.
  • Richiudere i pannelli aspiranti. CONNESSIONI

USCITA ARIA VERSIONE ASPIRANTE

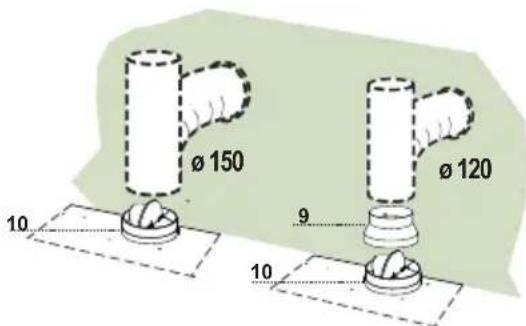

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è la-sciata all'installatore. Collegamento tubo ø 150

  • Inserire la Flangia ø 150 10 sull’Uscita del Corpo Cappa.
  • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione. Collegamento tubo ø 120
  • Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sulla flangia ø 150 10 prece-dentemente installata.
  • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

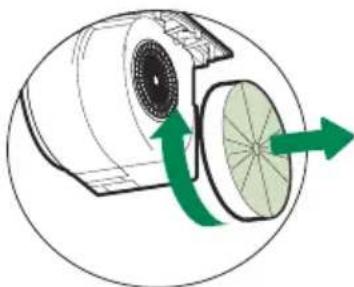

  • In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

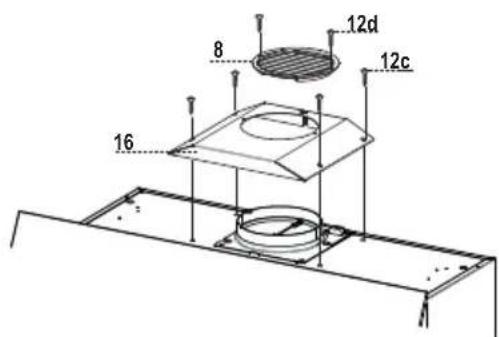

  • Avvitare il coperchio filtrante sull’uscita aria, uti- lizzando quattro viti 12c (2,9 x 6,5).
  • Fissare la Griglia direzionata 8 sull’uscita dell’aria riciclata con 2 Viti 12d (2,9 x 9,5) in dotazione. ø 120 ø 150
  • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

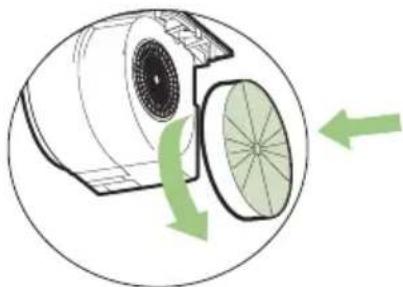

  • Rimuovere i Filtri antigrasso (vedi par. “Ma- nutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

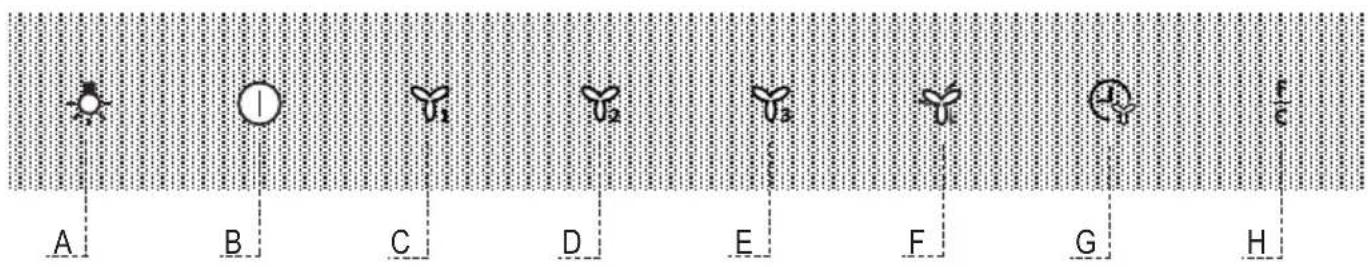

Accende e spegne l’impianto di illuminazione. Premuto per 5 Secondi a Cappa spenta e senza allarmi filtri in corso effettua: Attivazione dell’allarme saturazione Filtri al Carbone Attivo. Disattivazione dell’allarme saturazione Filtri al Carbone Attivo. Acceso o Spento. 2 Lampeggi Led tasto H. 1 Lampeggio Led tasto H.

Spegne il Motore. Se premuto per 5 Secondi a Cappa spenta Attiva la modalità Blocco Tastiera. Si disattiva premendo il tasto per 5 Secondi. Acceso o Spento. Tutti i Led Lampeggiano 2 Volte e durante il Blocco Tastiera i Led ese-guono una sequenza di accensione. Tutti i Led Lampeggiano 1 Volta

Attiva la prima velocità. Acceso.

Attiva la seconda velocità. Acceso.

Attiva la terza velocità. Acceso.

Attiva la velocità intensiva da qualsiasi velocità o da motore spento, tale velocità è temporizzata a 5 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. Si Disattiva premendo il Tasto o Spegnendo il Motore. Acceso.

Attiva lo spegnimento automatico ritardato del Motore e dell’Impianto di Illuminazione di 15 minuti. Adatto per completare l’eliminazione di odori residui, si disattiva premendo il tasto o spegnendo il motore. Premuto per 5 Secondi a Cappa spenta(Motore+Luci) e senza allarmi filtri in corso effettua: Attivazione del Telecomando. Disattivazione del Telecomando. Acceso. 2 Lampeggi Led tasto C + B 1 Lampeggi Led tasto C + B

Effettua il Reset dell’allarme saturazione Filtri premendo il Tasto per circa 2 Secondi a Cappa Spenta. Dopo 100 ore di Funzionamento il Led è Acceso Fisso per segnalare la saturazione dei Filtri Metallici. Dopo 200 ore di Funzionamento il Led Lam- peggia per segnalare la saturazione dei Filtri al Carbone Attivo.
