KULLANIM KILAVUZU X66453BVO AEG-ELECTROLUX

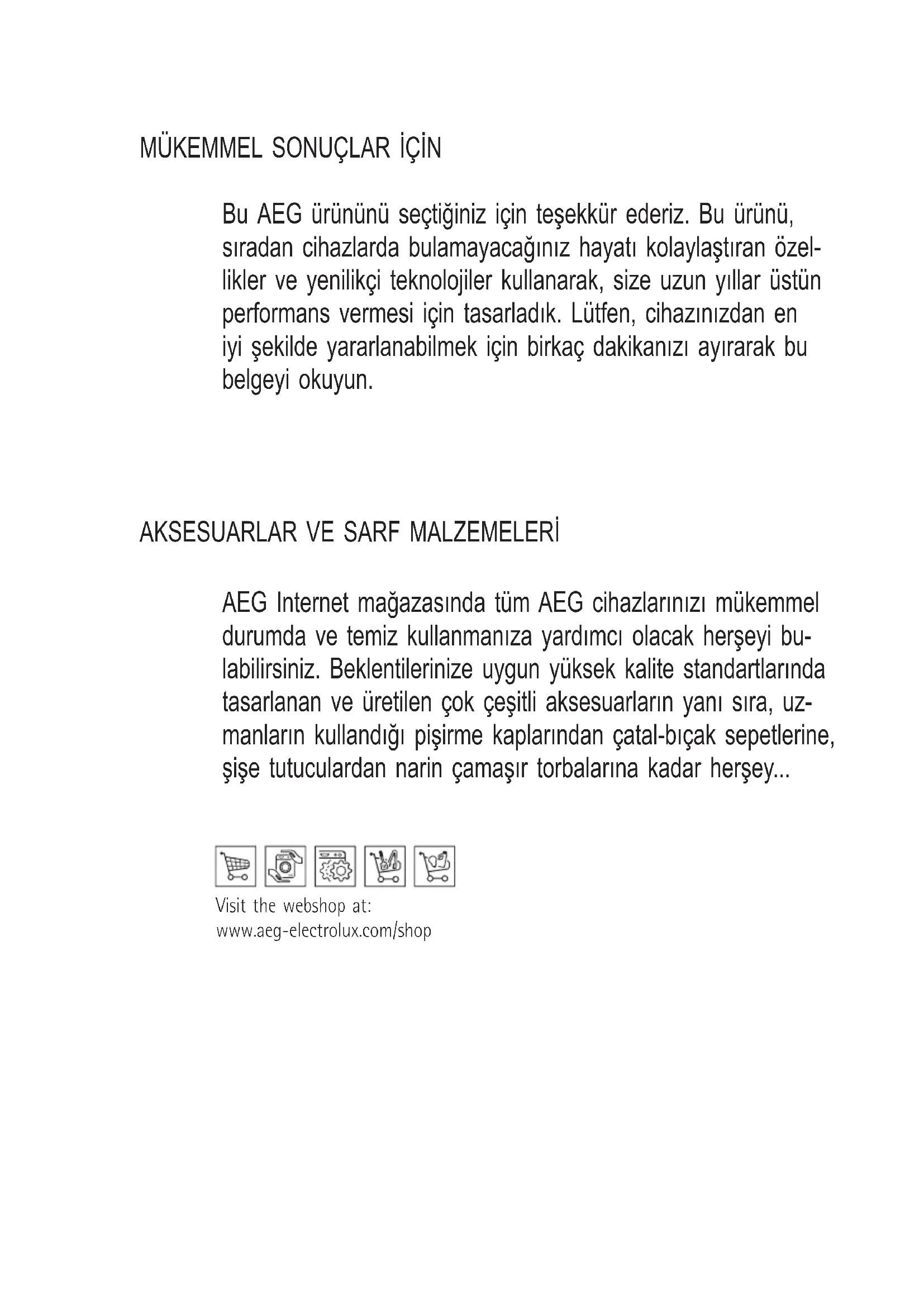

Bu AEG ürünunu/seçtiğiniz ileşekür ederiz. Bu ürün, siradan cihazlarda bulamayacagini hyatı kolaylastiran özelikler ve yeniligi teknojiler kullanarak, size uzun yllar üstün performans vermesi ilen tasarladık. Lüften, cihazınizdan en iyi sekilde yararlanabilmek ilen birkaç dokananı ayirarak bu belgeyi okuyun.

AKSESUARLAR VE SARF MALZEMERI

AEG Internet magazasinda tum AEG cihazlarinizi mukemmel durumda ve temiz kullanmaniza yardimci olacak herseyi bulabilirsiniz. Beklentilerinize uygun yuksek kalite standartlarnda tasarlanan ve uretilen cok ceşitli aksesuarlarin yanı sira, uzmanlarin kullandigi pişirme kaplarindan Çatal-biçak sepeterine,.sişte tutuculardan narin;camaşir torbalarina kadar hersey...

Visit the webshop at: www.aeg-electrolux.com/shop

TR - TAVSIYELER VE ONERILER - Bu kullanma talimati birden fazla cihaz modeli icin gecerlidir. Cihaziniza uymayan baz i donanim ozelikleri tarif edilmis olabilr. Yaln vya eksik montajdan dogan herhangi bir zararin sorumlulu ureticiye ait degildir. Davlumbaz ile pisi cihaz in ocak ksmi arasindaki minimum guvenlik mesafesi 650 mm dir. Beslme voltajnin, davlumbaz icerisine yerlesterilen bilgi etiketinde belirtlenle ayni olup olmadigi konrol edin. Sinif I elektriki aleteri icin, guc kayaginnin yeteri topraklamayi saglayip saqlamadiigni konrol edin. Minimum 120 mm capinda bir boru yoluya davlumbazi cikis bacasa na baglayin. Baca baglantisi mumkun oldu-gunca kisa olmalidir. Davlumbaz borsunu yanici duman taoyan baca deligine (buhar ka-zani, somine, vb.) baqlamayin. Davlumbazin elektrikle calismayan aleterle (ornegin; gazi cihazlar) bagintili alarak kullanilmamasi halinde cikis gazin geri tepmesini onlemek amacyla odada yeteri bir havalandirma saglanmaldir. Te-miz hava girisi temin etmek icin mutfaka dokrudan disariya acianbir aqiklik bulunmaldir. Davlumbaz mutfaktaki kokularin emilmesi amacyla evlerde kullanim icin tasarlanmistir.Ticari ve endustriel amaclar icin kulanmayin. Davlumbaz tasarlandigi amaclarin disinda kaslinkle kulanmayin. Davlumbaz calisken altinda ksek icplak ates birakmayin. Alevyogunluugnu dokradan tencerenin altinda kalac sekilde ayarlayin, kenarlarini sarmadiigndan emin olun. Yagda kizartma tavalarini kulanirken surekli alarak takip edin: fazla isinan yag tutusabilir. Kapain altinda kivicmdan kacinin, yangin riski Bu alet, guvenlikderinden sorumlu kisiler tarafindan kontrl edilmedik-leri vya egilmedikleri surece; fiziksel, duynumsal ve zihinsel kapasi-tesinde kistlama olana (cocuklar dahil) vya aleti kulla nema tecribesi ve bilgisi olmanyan kisiler tarafindan kulanilamaz. Bebeklerin, alete oynamadiklarind emin olmak icin kontrl edmeli gerekir. Herhangi bir bakim islemini gereklestirmeden once davlumbazi kapatin vya fisini cikarin. Filtreleri belirtilen zamanlarda temizleyin ve / vya deqistirin(Yangin risk), Yaq tutucu filterre Z Bu filtreler bulasik makinasinda da yikanabillir ve normal kullanildiklarnda iki ayda bir, yogun kulanim halinde is da haka sikca yikanmalari gerekdir - Aktif carbonlu koku giderici filtreler W Aktif carbonlu koku giderici filtre yikanmaz ve rejenere edilmez, normal kulanimda yaklasik 4 ayda bir, yogun kulanimda da haka sikca deqistirlimesi gerekir. Cihazi nemli bir bez ve notbir bir svi deterjan kullanarak temizleyin. Urun vya paketi uzerindeki sembolu, bu urunn normal bir evsel atik olarak gorulmemesi ve bu tip elektriki vya elektronik cihazlarin atildigi donusuml toplama noktarina terkedilmesi gerektige isaret eder. Bu urunu gerektigi gibi elimine etme kurallarna uyarsaniz cevre ve insan saqigi uzerindeki olumsuz etkilerini bertaraf etmeye katki saqamlis olursunuz. Bu urunn geri donusum kosullar hakkinda daha ayrintuli bilgi icin hudutlar icinde bulundugunuz belediyen im ilgili diaresine, atik yoketme servise vya urunn saticasina danisiniz.

Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm olan cift kutuplu bir elektrik anahtari koyunuz. Dikkat: Davlumbazin kurulumundan once, koruyucu kilifi cikariniz (beyaz ve sefaf).

ÖZELLIKLER

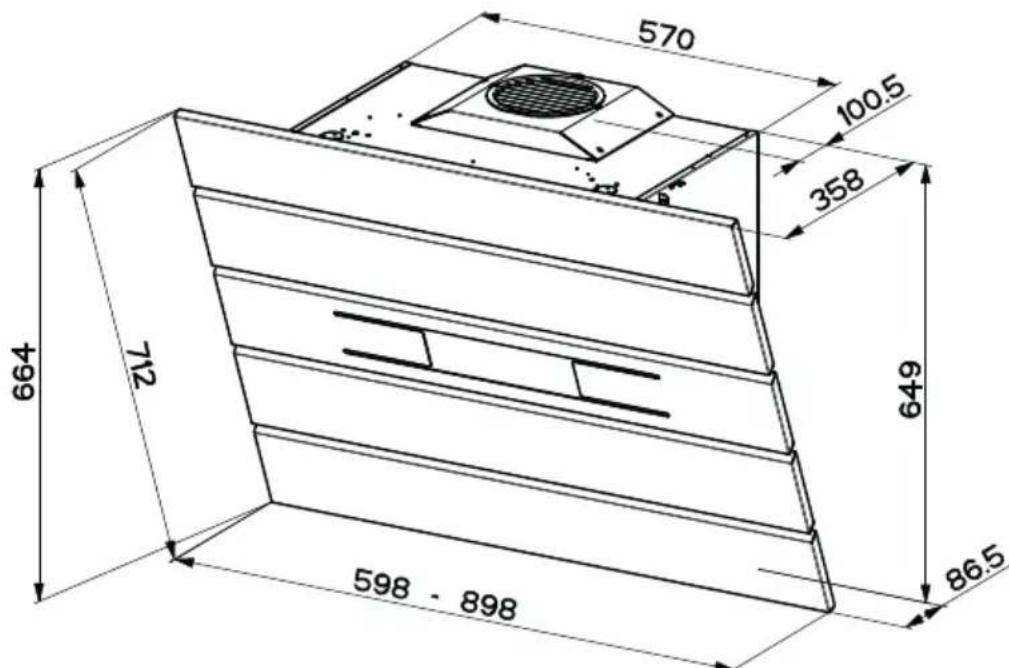

Boyutlar

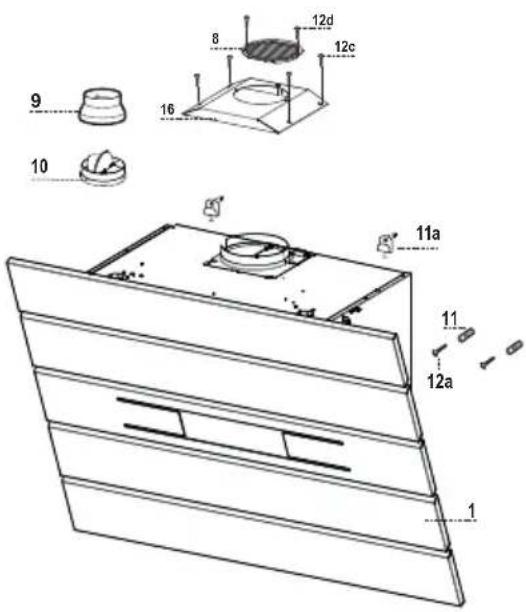

Parçalar

Ref.Miktar ÜrünAksami

1 1 Davlumbaz govdesi butun: Kumandalar, Isik, Ventilator Grubu, Filtreler
8 1 Hava Çişına Yönlendirilmılzgara
9 1 Reduksiyon flans 150-120 mm
10 1 0 150 flanslicek vana
16 1 Filtre edici kapak

Ref.MiktarKurulumAksami

11 2 Baglanti Parçalari
11a 2 Baglanti Parcalari SB 12/10
12a 2 Vida 4,2 x 44,4
12c 4 Vida 2,9 x 6,5
12d 2 Vida 2,9 x 9,5

Miktar Dokumantasyon

1 Kullanim Kitapciigi

MONTAJ

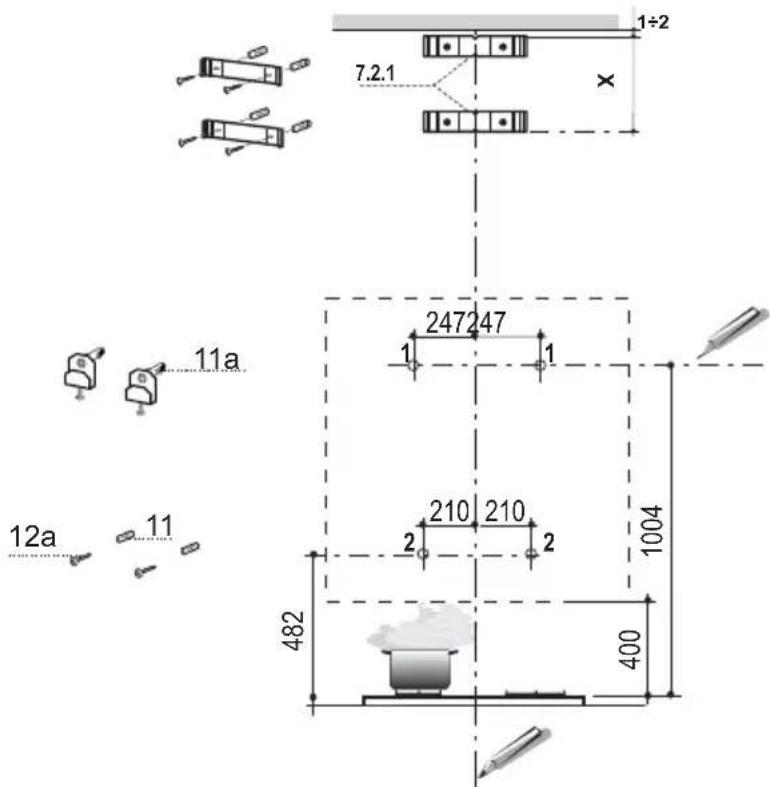

Kenarlarin Delinmesi ve Askilarin Sabitlenmesi

Kenar üzerinde Çüzın:

• Davlumbazin montaji icin ongorulen bolgenin ortasinda, tavan veya en uç yükseklige kadar dikey bir cizgi;
• Pisirme dizleminin min. 1.004 mm üstände yatay bir cizgi.
  Referans dikey cizginin 247 mm saginda yatay czgi uzerine bir nokta (1) isaretleyin.
• Bu islemi, hizayı saqlavarak karsı tarafta da tekrarlayin.
• Belirtildigi sekilde, referans dikey cizginin 210mm , ve pişirme dizleminin 482mm üstune bir referans nokta (2) isaretleyin.
• Bu islemi, hizayı sağlayarak karsi tarafta da tekrarlayin.
  Isaretli noktalari (1) 12 mm delin.
• Isaretli noktalari (2) 8 mm delin.
  11a askili baqlanti parcalarini deliklere (1) yerlestitin ve vidalayin.
  11 no.lu dubeli deliklere (2) yerlestirin.

Dekoratif baca montaji增長: (Istege Bagli)

• Ask 7.2.1' beirtilen sekilde, ortasini (centik) referans dikey cizgiye hizalayarak, tavan veya en uq yukseklikten 1-2 mm'veDayavin.
• Ask deliklerinin ortalarini isaretleyin.
• Ask 7.2.1'i sekilde gosterildigi sekilde, ortasini (centik) referans dikey cizgiye hizalayarak ilk askin altina X mm'de dayandirin (X = donanimdaki Üst Baca yüksekliqi).
• Ask deliklerinin ortalarini isaretleyin.
• isaretli noktalar 8 mm delin.
  11 no.lu dubelleri delijklere verlestirin.
• Askilari, donanimdaki 12a (4,2 x 44,4) vidalarini kullanarak sabitleyin.

DAVLUMBAZ GOVDESINN MONTAJI

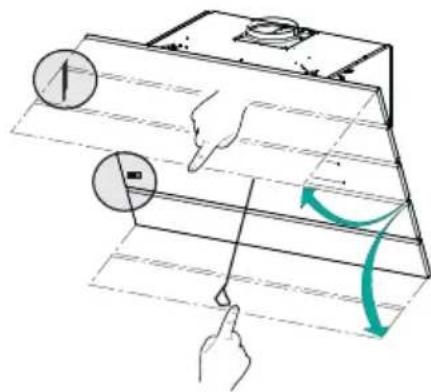

• Davlumbazin emme panelini acin ve tekrar kapanmaması icin sol on taraftaki kolu govdeye sabitleyin.

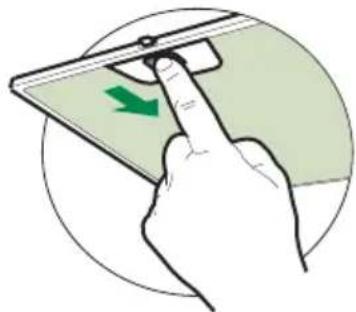

  Emme panelin sol altindaki sabitleme pimini Çikartarak kilidini seksün ve acın.
• Yaq onleyici Filtreleri uygun kulplari tutarak cikartin.

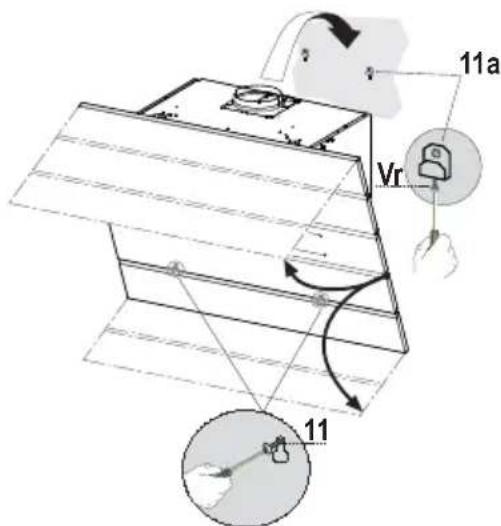

  Islem oncesi 11a askilarinin iki Vr vidasini ayarlayin.
• Davlumbaz govdesini 211a askisina takin.
• Davlumbaz govdesi icinden, Davlumbaz govdesini hizalamak icin Vr vidalarla oynayin.
  Güvenlik vidaları 11 i vidalayın.
  Emme panelleri kapatin.

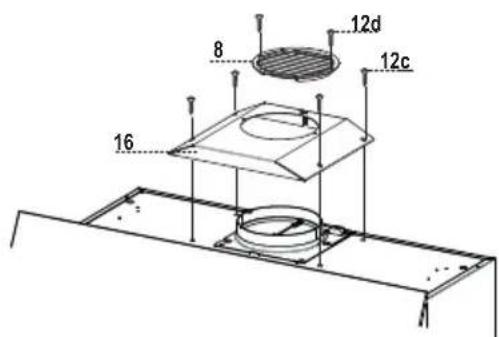

• Hava*cikisi üzerindeki filtre kapainen dört adet 12c (2,9 x 6,5)vidasinı kullanarak vidalayin.
• Verilen iki adet 12d (2,9 x 9,5) vidası ile devirdaim edilen hava çkış istikamet ayarlı ozgarasını tespit edin.

ELEKTRIK BAGLANTISI

• Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm對於 gift kutuplu bir elektrik anahtari koyunuz.

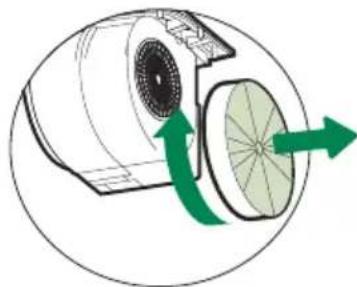

• Yaq tutucu filtrleri Çikarınüz (bakınüz "Bakim" paragrafi) ve besleme kablosu sokitinin aspirator prisine iyice takilmiş olugundan emin olunuz.

KULLANIM

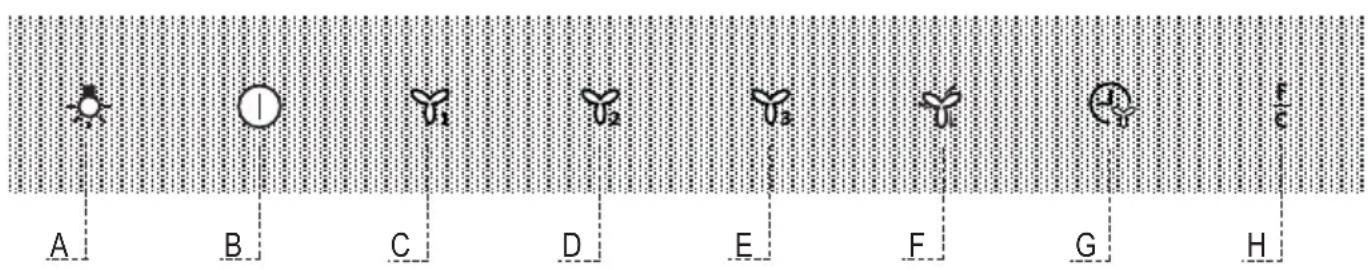

Tuş	i Ş lev Led
A	Işkı açar ve kapatır. Davlumbaz kapali durumdayken ve filtme alarmı etkinCEEğilken 5 saniye kadil tutulduğunda:Aktif Carbon Filtresinin doygunjuk Alarmı icelinleşirir. Aktif Carbon Filresinin doygunjuk Alarmı devre dile bilir.	Açık ya da Kapali H tuşu 2 kez yanıp)söner H tuşu 1 kez yanıp)söner
B	Motoru durdurur. 5 saniye basili tutulduğunda Davlumbazın Klavye Blok Etme Modunu etkinleşirir. Tuşa 5 saniye basilarak devreden Çıkartilir.	Açık ya da Kapali Tüm Ledler iki kez yanıp)söner ve Klavye Blok Etme Modu esnasindo Ledler sirayla yanmaya besteht. Tüm ledler bir kez yanıp)söner
C	Hüz biri etkinleşirir	Açık.
D	Hüz ikiyi etkinleşirir	Açık.
E	Hüz üçü etkinleşirir	Açık.
F	Motor kapalyken de, herhangi bir hizdan yüzgün haha geleç, bu hiz 5 dakika zaman ayarlıdir, bu surenin bitmesyleystem daha önceden ayarlanan haha geridöner. Pişirme anindaki dumanı fazla Yayilmasıngellemek:için uygundur.Tuşasa basaram.yea Motoru kapatarak devre dile bilir.	Açık.
G	Motorun ve 15 dakika gecikmeli olarak Aydınlatmanı otomatik olarak sondereülmesini etkinleşirir. Geri kalan kokuları yok edilmesi:için uygundur, motoru kapatmak veya duğmeyebasmak sureti ile devre dile bilir. Davlumbaz (Motor+Işkılar) kapali durumdayken ve filtme alarmı etkin degilken 5 saniye kadar basılı tutulduğunda: Telekumanda etkinleşirilr. Telekumanda devreden Çıkartilir.	Açık.C+B tuşu 2 kez yanıp)söner C+B tuşu 1 kez yanıp)söner
H	Tuşya yak;lşik 2 saniye basilarak Filtre doygunjuk alarmı resetlenir.	100 Çalışma saati sonunda, Metal Filtrelerin doygunjungu belirten damla sembolü,göruntülenir. 200 Çalışma saati sonunda, Aktif Karbonlu Filtrelerin doygunjungu belirten Led yanıp)söner.
