Marka	AEG-Electrolux
Model	X69453BVO
Ürün Tipi	Davlumbaz (aspiratör/filtreli)
Montaj Tipi	Dekoratif bacalı duvar tipi (isteğe bağlı)
Elektrik Beslemesi	230 V ~ 50 Hz (etiket üzerinde kontrol edin)
Minimum Güvenlik Mesafesi	Ocak yüzeyi ile davlumbaz arasında 650 mm
Hava Çıkış Çapı	150 mm veya 120 mm (redüktör ile)
Hız Sayısı	3 hız + yoğun hız (5 dakika)
Aydınlatma	Entegre aydınlatma sistemi (ayrı anahtar)
Özel Fonksiyonlar	Gecikmeli otomatik kapanma (15 dk), uzaktan kumanda (isteğe bağlı), tuş kilidi
Yağ Filtreleri	Bulaşık makinesinde yıkanabilir (normal kullanımda 2 ayda bir)

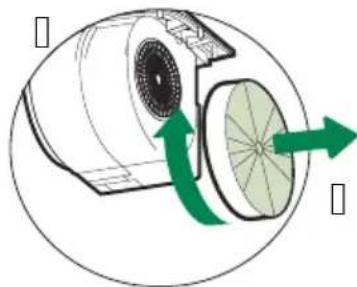

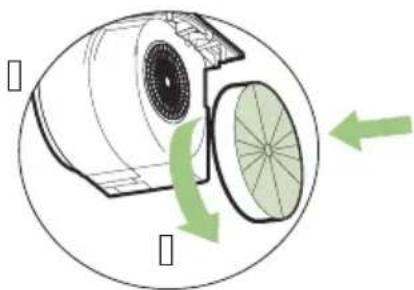

Aktif Karbon Filtreleri	Yıkanamaz, 4 ayda bir değiştirilmeli (yoğun kullanımda daha sık)
Filtre Doygunluk Alarmı	Metal filtre için sabit LED (100s), karbon için yanıp sönen (200s)
Dış Bakım	Nemli bez ve nötr sıvı deterjan
Geri Dönüşüm Bilgileri	Evsel atıklarla atmayın, toplama noktasına bırakın

Sık sorulan sorular - X69453BVO AEG-ELECTROLUX

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi, ocak yüzeyi ile davlumbazın alt kısmı arasında 650 mm'dir.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri bulaşık makinesinde yıkanabilir. Normal kullanımda her 2 ayda bir temizlenmesi önerilir, yoğun kullanımda daha sık.

Karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre yıkanabilir veya yenilenebilir değildir. En az her 4 ayda bir değiştirilmelidir, yoğun kullanımda daha sık.

Uzaktan kumanda nasıl etkinleştirilir?

Uzaktan kumandayı etkinleştirmek için davlumbaz kapalıyken (motor ve aydınlatma), G tuşuna 5 saniye basın. C ve B tuşlarının göstergeleri onaylamak için iki kez yanıp sönecektir.

Davlumbazdaki sabit veya yanıp sönen ışık ne anlama gelir?

Sabit bir ışık, metal yağ filtrelerinin doygun olduğunu gösterir (100 saat çalışmadan sonra). Yanıp sönen bir ışık, aktif karbon filtrelerinin doygun olduğunu gösterir (200 saat sonra). Temizlik veya değişimden sonra alarmı sıfırlamak için H tuşuna 2 saniye basın.

Davlumbaz tuşları nasıl kilitlenir?

Davlumbaz kapalıyken, tuş kilidini etkinleştirmek için B tuşuna 5 saniye basın. Tüm LED'ler iki kez yanıp sönecektir. Devre dışı bırakmak için tekrar B tuşuna 5 saniye basın.

G tuşunun işlevi nedir?

G tuşu, motor ve aydınlatmanın 15 dakika sonra gecikmeli otomatik kapanmasını etkinleştirir. Pişirme sonrası kalan kokuları gidermek için idealdir. İptal etmek için tekrar basın veya motoru kapatın.

Davlumbazı dış tahliye olmadan kullanabilir miyim?

Evet, davlumbaz filtreli (devridaim) versiyonda çalışabilir. Bu durumda, bir aktif karbon filtre takmanız ve hava çıkışını verilen filtre kapağı ile kapatmanız gerekir.

Elektrik bağlantısı için hangi tip anahtar gereklidir?

Davlumbaz, en az 3 mm kontak açıklığına sahip bir çift kutuplu anahtar aracılığıyla şebekeye bağlanmalıdır.

Davlumbaz aspiratör versiyonunda nasıl kurulur?

Dış tahliye için (aspiratör versiyonu), davlumbazı 150 mm veya 120 mm çapında (verilen redüktör ile) sert veya esnek bir boru kullanarak bir çıkış borusuna bağlayın. Çek valfli nozulu kullanın.

KULLANIM KILAVUZU X69453BVO AEG-ELECTROLUX

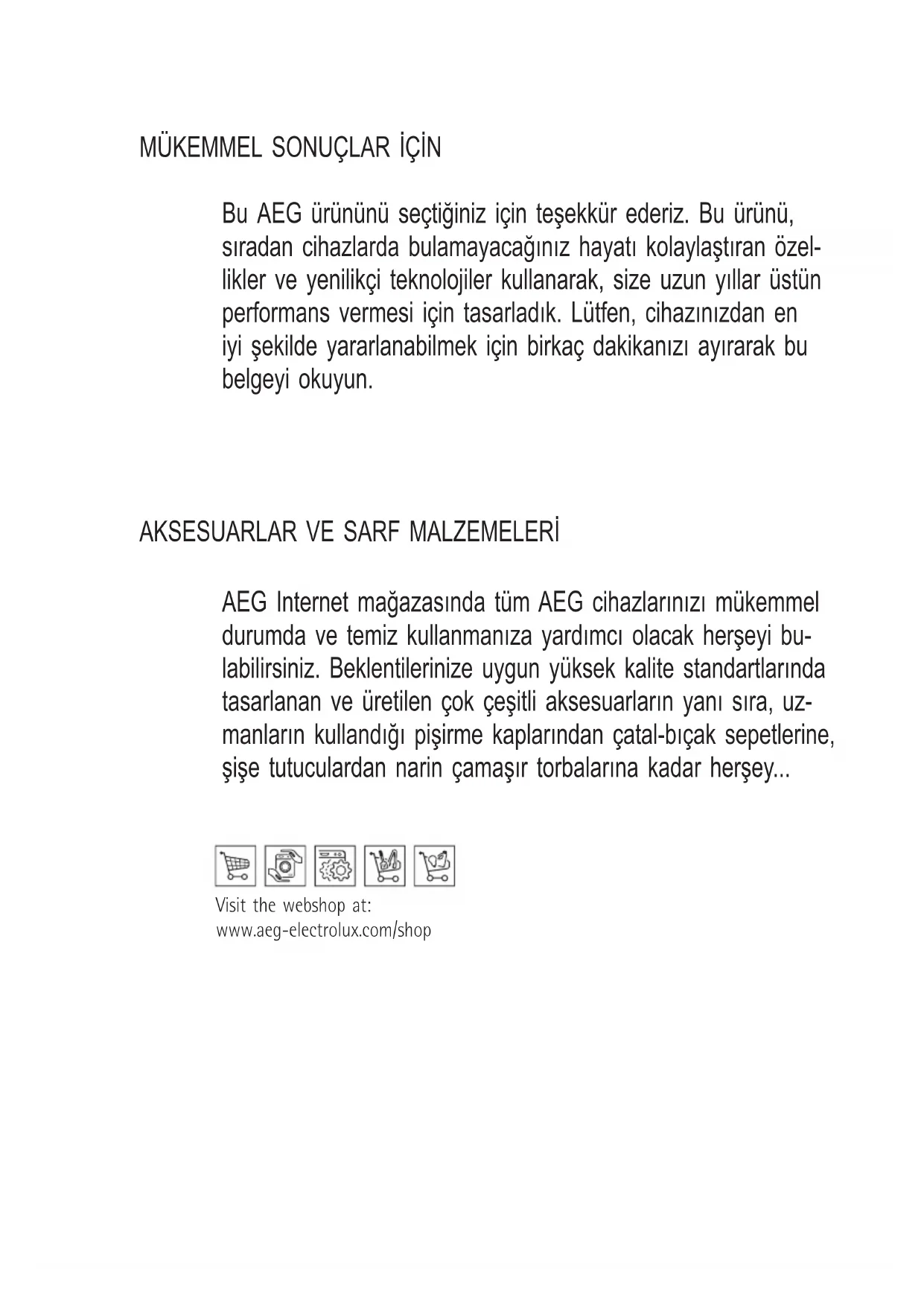

Bu AEG ürünunu/seçtiğiniz ileşekür ederiz. Bu ürün, siradan cihazlarda bulamayacınüz hayati kolaylastiran özelikler ve yeniligi teknojiler kullanarak, size uzun yllar üstün performans vermesi ilen tasarladık. Lüften, cihazınizdan en iyi sekilde yararlanabilmek ilen birkaç dokananı ayirarak bu belgeyi okuyun.

AKSESUARLAR VE SARF MALZEMERI

AEG Internet magazasinda tum AEG cihazlarinizi mukemmel durumda ve temiz kullanmaniza yardimci olacak herseyi bulabilirsiniz. Beklentilerinize uygun yuksek kalite standartlarnda tasarlanan ve uretilen cok ceşitli aksesuarlarin yanı sira, uzmanlarin kullandigi pişirme kaplarindan Çatal-biçak sepeterine,.sişte tutuculardan narin;camaşir torbalarina kadar hersey...

Visit the webshop at: www.aeg-electrolux.com/shop

TR - TAVSIYELER VE ONERILER - Bu kullanma talimati birden fazla cihaz modeli icin gecerlidir. Cihaziniza uymayan baz i donanim ozelikleri tarif edilmis olabilr. Yaln vya eksik montajdan doogan herangi bir zararin sorumlulu ureticiye ait degildir. Davlumbaz ile pisi cihaz in ocak ksmi arasindaki minimum guvenlik mesafesi 650 mm dir. Beslme voltajnin, davlumbaz icerisine yerlesterilen bilgi etiketinde belirtlenle ayni olup olmadigi konrol edin. Sinif I elektriki aleleri icin, guc kayaginnin yeteri topraklamayi saglayip saqlamadiigin konrol edin. Minimum 120 mm capinda bir boru yoluyla davlumbazi cikis bacasa baqlayin. Baca baglantisi mumkun oldu-gunca kisa olmalidir. Davlumbaz borsunu yanici duman taoyan baca deligine (buhar ka-zani, somine, vb.) baqlamayin. Davlumbaz elektrikle calismayan alelerle (ornegin; gazi cihazlar) bagintili alarak kullanilmamasi halinde cikis gazinin geri tepmesini onlemek amacyla odada yeteri bir havalandirma saglanmaldir. Te-miz hava girsini temin etmek icin mutfaka dokrudan disariya acilan bir aqiklk bulunmaldir. Davlumbaz mutfaktaki kokularin emilmesi amacyla evlerde kullanim icin tasarlanmistr. Ticari ve endustriel amaclar icin kulanmayin. Davlumbaz tasarlandigi amaclarin disinda kaslinkle kulanmayin. Davlumbaz calisirken altinda kaslinkle yuksek ciplak ates birakmayin. Alevyogunluugnu dokrudan tencerenin altinda kalac sekilde ayarlayin, kenarlarini sarmadigindan emin olun. Yaga kizartma tavalarini kulanirken surekli olarak takip edin: fazla isinan yag tutusabilir. Kapain altinda kivicamdan kacinin, yangin riski Bu ale, guvenlikderinden sorumlu kisiler tarafindan kontrl edilmedik-leri veya egilmedikleri surece; fiziksel, duyumsal ve zihinsel kapasi-tesinde kistlama olana (cocuklar dahil) veya alei kulla nema tekubisi ve bilgisi olmayan katarifandan kulanilamaz. Bebeklerin, alete oynamadiklarindan emin olmak icin kontrl edilmeli gerekir. Herhangi bir bakim islemini gerektekltemed once davlumbazi katapan vya fisini cikarin. Filtreleri belirtilen zamanlarda temizleyin ve / vya deqistirin(Yangin risk), Yaq tutucu filtreler Z Bu filtreler bulasik makinasnda da yikanabillir ve normal kullanildiklarinda iki ayda bir, yogun kulanim halinde is da haka sikca yikanmalari gereklidir - Aktif karbonlu koku giderici filtreler W Aktif karbonlu koku giderici filtre yikanmaz ve rejenere edilmiz, normal kullanmda yaklasik 4 ayda bir, yogun kulanimda da haka sikca degistirlmesi gerekir. Cihazi nemli bir bez ve nortbir svi deterjan kullanarok temizleyin. Urn vya paketi uzerindeki sembolu, bu urunn normal bir evsel atik olarak gurlmemesi ve bu tip elektriki vya elektronik cihazlarin atildigi donusuml toplama noktalarina terkedilmesi gerektige isaret eder. Bu urunu gerektigi gibi elimine etme kurallarna uyarsaniz cevre iv insan saqigi uzerindeki olumsuz etkilerini bertaraf etmeye katki saglamis olursunuz. Bu urunn geri donusum kosullar hakkunda daha ayrintuli bilgi icin hudutlar icinde bulundugunz belediyen im ilgili diaresine, atik yoketme servise vya urunn saticasina danisiniz.

Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm olan cift kutuplu bir elektrik anahtari koyunuz.

Dikkat: Davlumbazin kurulumundan once, koruyucu kilifi cikariniz (beyaz ve selfaf).

ÖZELLIKLER

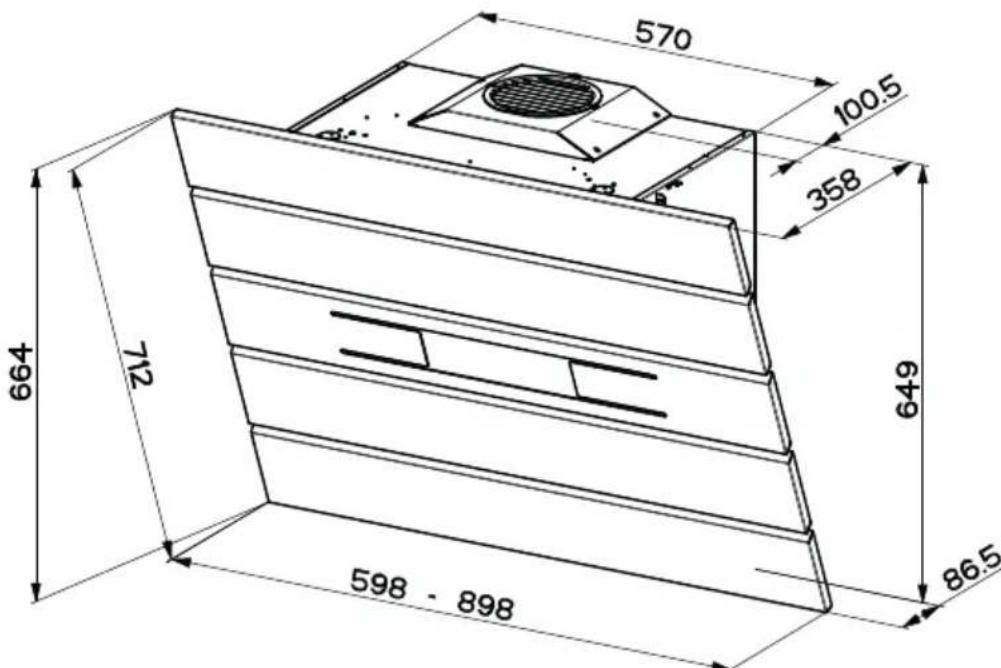

Boyutlar

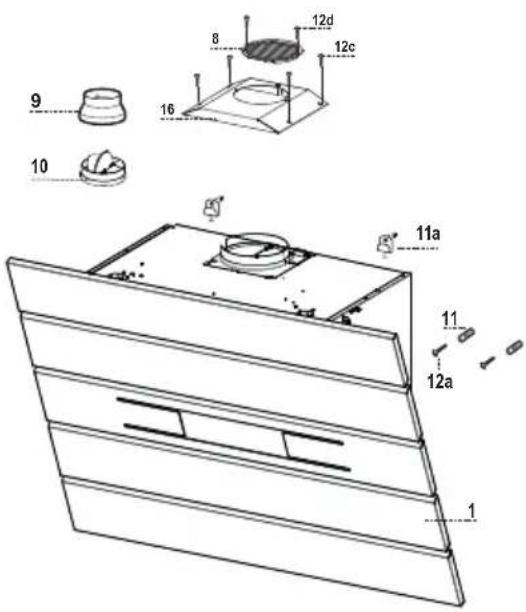

Parçalar

Ref.Miktar ÜrünAksami

1 1 Davlumbaz govdesi butun: Kumandalar, Isik, Ventilator Grubu, Filtreler
8 1 Hava Çişına Yönlendirilmılzgara
9 1 Reduksiyon flans 150-120 mm
10 1 0 150 flanslcek vana
16 1 Filtre edici kapak

Ref.MiktarKurulumAksami

11 2 Baglanti Parcalari
11a 2 Baglanti Parcalari SB 12/10
12a 2 Vida 4,2 x 44,4
12c 4 Vida 2,9 x 6,5
12d 2 Vida 2,9 x 9,5

Miktar Dokumantasyon

1 Kullanim Kitapciigi

MONTAJ

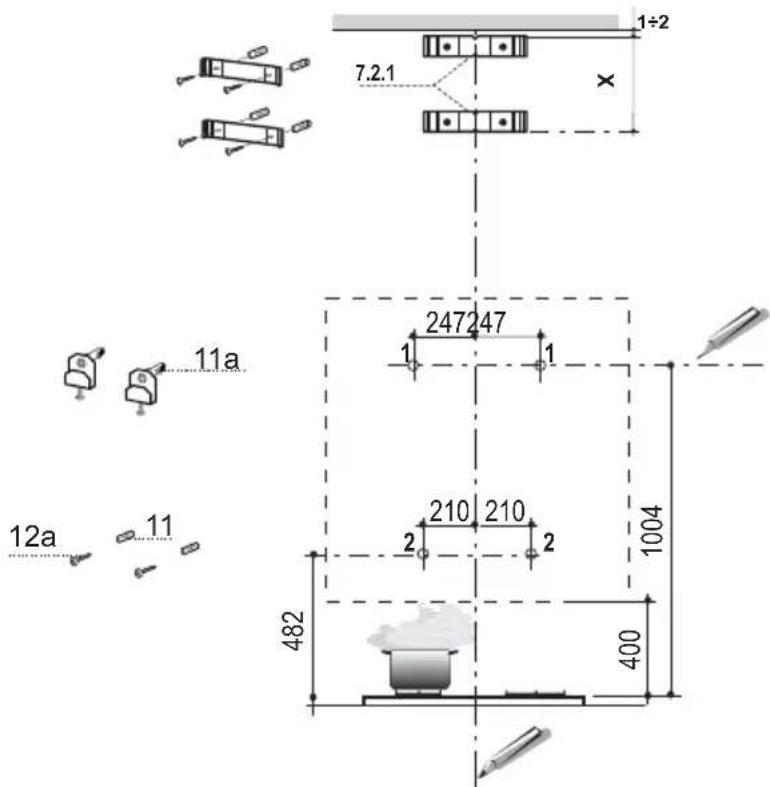

Kenarlarin Delinmesi ve Askilarin Sabitlenmesi

Kenar üzerinde Çüzın:

• Davlumbazin montaji增長 rolten bolgenin ortasinda, tavan veya en uç yükseklige kadar dikey bir cizgi;
• Pisirme dizleminin min. 1.004 mm üstände yatay bir cizgi.
  Referans dikey cizginin 247 mm saginda yatay cizgi uzerine bir nokta (1) isaretleyin.
• Bu islemi, hizayı saqlavarak karsı tarafta da tekrarlayin.
• Belirtildigi sekilde, referans dikey cizginin 210mm , ve pişirme dizleminin 482mm üstune bir referans nokta (2) isaretleyin.
• Bu islemi, hizayı sağlayarak karsi tarafta da tekrarlayin.
  Isaretli noktalari (1) 12 mm delin.
• Isaretli noktalari (2) 8 mm delin.
  11a askili baqlanti parcalarini deliklere (1) yerlestitin ve vidalayin.
  11 no.lu dubeli deliklere (2) yerlestirin.

Dekoratif baca montaji增長: (Istege Bagli)

• Ask 7.2.1' beirtilen sekilde, ortasini (centik) referans dikey cizgiye hizalayarak, tavan veya en uq yukseklikten 1-2 mm'ye dayayin.
• Ask deliklerinin ortalarini isaretleyin.
• Ask 7.2.1'i sekilde gosterildigi sekilde, ortasini (centik) referans dikey cizgiye hizalayarak ilk askin n altina X mm'de dayandirin (X = donanimdaki Ust Baca yuksekligi).
• Ask deliklerinin ortalarini isaretleyin.
• isaretli noktalari 8 mm delin.
  11 no.lu dubelleri deliklere yerlestirin.
• Askilari, donanimdaki 12a (4,2 x 44,4) vidalarini kullanarak sabitleyin.

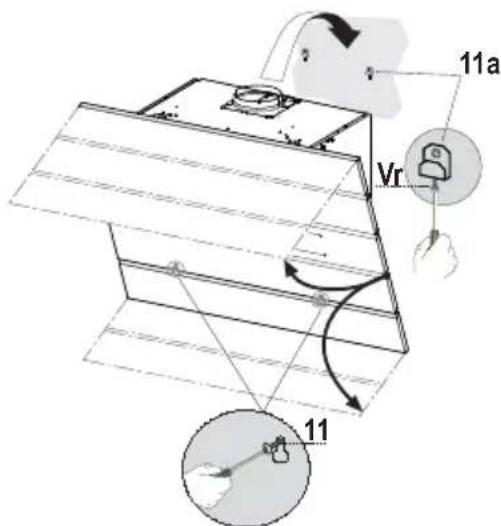

DAVLUMBAZ GOVDESINN MONTAJI

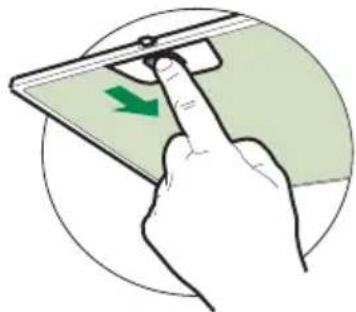

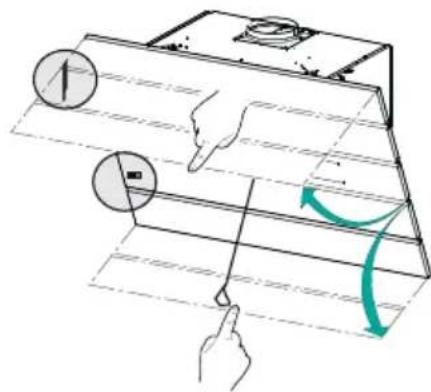

• Davlumbazin emme panelini acin ve tekrar kapanmasi icin sol on taraftaki kolu govdeye sabitleyin.
• Emme panelin sol altindaki sabitleme pimini seksartarak kilidini sökün ve acın.
• Yaq onleyici Filtreleri uygun kulplari tutarak cikartin.
• Islem oncesi 11a askilarinin iki Vr vidasini ayarlayin.
  Daylumbaz govdesini 2 11a askisina takin.
• Davlumbaz govdesi icinden, Davlumbaz govdesini hizalamak icin Vr vidalarla oynayin.
  Güvenlik vidaları 11 i vidalayın.
  Emme panelleri kapatin.

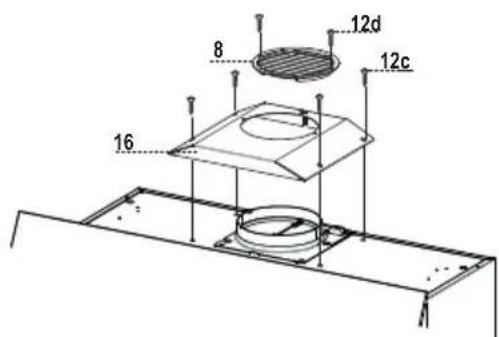

• Hava*cikisi üzerindeki filtre kapagini dört adet 12c (2,9 x 6,5)vidasini kullanarak vidalayin.
• Verilen iki adet 12d (2,9 x 9,5) vidası ile devirdaim edilen hava çkış istikamet ayarlı ozgarasını tespit edin.

ELEKTRIK BAGLANTISI

• Davlumbazi sebeke cereyanina baglarken aray temas araligi en az 3 mm olan cift kutuplu bir elektrik anahtari koyunuz.
• Yaq tutucu filtrleri Çikarınüz (bakınüz "Bakim" paragrafi) ve besleme kablosu doketinin aspirator prisine iyice takilmiş olugundan emin olunuz.

KULLANIM

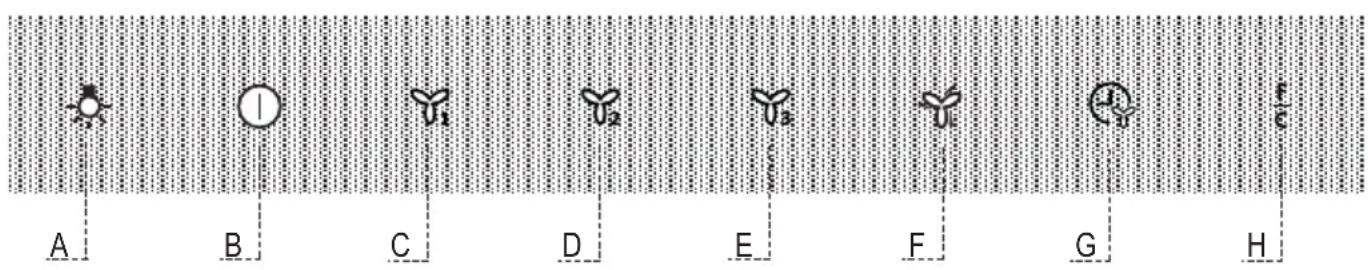

Tuş	i Ş lev Led
A	Işkı açar ve kapatır.Davlumbaz kapali durumdayken ve filtme alarmı etkinCEEğilken 5 saniye kadil tutulduğunda:Aktif Carbon Filtresinin doygunjuk alarmı etkinleşirir.Aktif Carbon Filresinin doygunjuk alarmı devre/DDi birakir.	Açık ya da Kapalı H tuşu 2 kez yanıp)sönerH tuşu 1 kez yanıp)söner
B	Motoru durdurur.5 saniye basili tutulduğunda Davlumbazın Klavye Blok Etme Modunu etkinleşirir.Tuşla saniye basilarak devreden Çıkartilir.	Açık ya da Kapalı Tüm Ledler iki kez yanıp)sönerve Klavye Blok Etme Modu esnasindoledler sirayla yanmaya)...Tüm ledler bir kez yanıp)söner
C	Hz biri etkinleşirir	Açık.
D	Hz ikiyi etkinleşirir	Açık.
E	Hz üçü etkinleşirir	Açık.
F	Motor kapalyken de, herhangi bir hizdan yüzgün haha.Since, bu Hz 5 dakika zaman ayarlıdir, bu surenin bitmesyleystem daha önceden ayarlanan hitsa geridöner. Pişirme anindaki dumanfazla Yayilmasin engellemek:için uygundur.Tuşasa basaram vya Motoru kapatarak devre/DDi birakilir.	Açık.
G	Motorun ve 15 dakika gecikmeli olarak Aydınlatmanı otomatik olarak sondereülmesini etkinleşirir.Geri kalan kokuları yok edilmesi:için uygundur,motoru kapatmak veya duğmeyebasmak sureti iledevre/DDi birakilir.Davlumbaz (Motor+Işkılar)kapali durumdayken ve filtret alarmı etkindeğilken 5 saniye kadar basılı tutulduğunda:Telekumanda etkinleşirilr.Telekumanda devreden Çıkarilir.	Açık.C+B tuşu 2 kez yanıp)sönerC+B tuşu 1 kez yanıp)söner
H	Tuşya yak;lşik 2 saniye basilarak Filtre doygunjuk alarmı resetlenir.	100 Çalıkma saati sonunda, Metal Filtrelerin doygunjungu belirten damla sembolü,göruntülenir.200 Çalıkma saati sonunda,Aktif Karbonlu Filtrelerin doygunjungu belirten Led yanıp)söner.
