MANUALE UTENTE X69453BVO AEG-ELECTROLUX

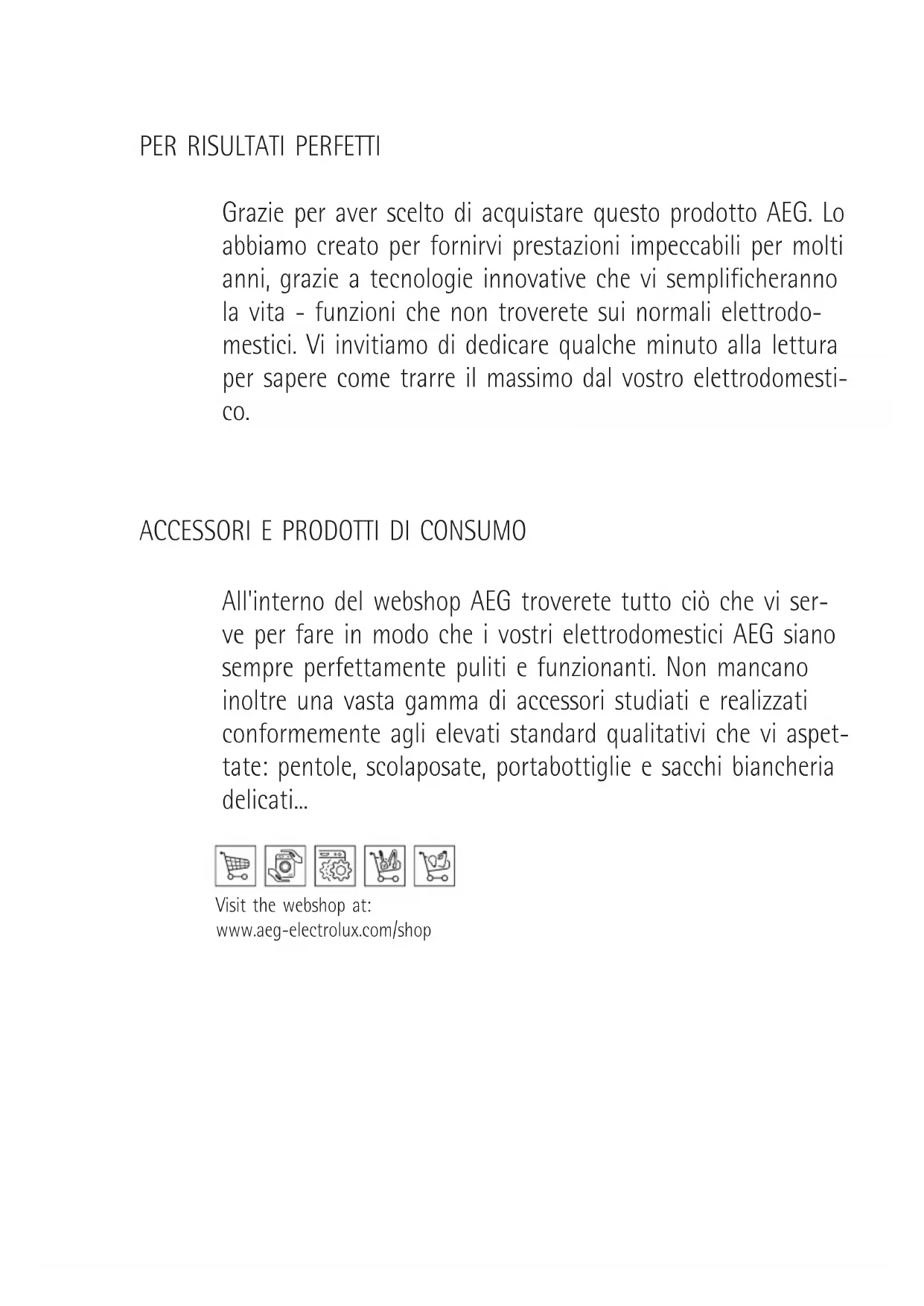

Grazie per aver scelto di acquistare quello prodotto AEG. Lo abbiamo创建工作 per fornirvi prestazioni impeccabili per molti anni, grazie a TECHNOologie innovative che vi amplificHERanno la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare quale minuto allalettura per sapere come trattre il massimo dal vosto elettrodomesti-co.

ACCESSORI E PRODOTI DI CONSUMO

All'interno del webshop AEG troverete tutto ciò che vi serve per fare in modo che i vostri elettrodomestici AEG siano sempre perfettamente puliti e funzionanti. Non mancano inoltre una vasta gamma di accessori studiati e realizzativ conformmente gli elevati standard qualitativi che vi aspettate: pentole, scolaposate, portabottiglie e sacchi biancheria delicati...

Visit the webshop at: www.aeg-electrolux.com/shop

IT - CONSIGLI E SUGGERIMENTI - Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apprecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non correttà o non conformare alle regole dell'arte. La distance minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm. Verificare che la tensione di rete corrisponda aQLA rportata nella targhetta posta all'interno della Cappa. Per Apparecchi in Classie I' accertarsi che l'impliano elettrico domestico garantisca un corretto scarico a terra. Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione devese essere il più breve possibile. Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.). Nel caso in cui nella stenza vengano utilizzati sua la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della Cappa. Non lasciare fiamme libERE a force intensità sulla la Cappa in funzione. Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole. Controllare le friggitrici durante l'uso: I'olio surscaldato potrebbe infiammarsi. Non preparare alimenti flambre molto alla cappa da cucina; pericolò d'incipio. Questo apparecchio non devese essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apprecchio da persone responsabili della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l'apprecchio. Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale. Effettuate una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio), Filtri antigrasso Z Sono lavabilianche in lavastoviglie, e necessitano di essere lavati ogni 2 anni circa di utilizzo o più frequentemente, per un uso particulamente intenso - Filtri antidore al Carbone attivo W Il Filtr antiiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 anni circa di utilizzo o più frequentemente, per un uso particulamente intense. Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro. Il simbolo sul prodotto o sulla confezione indica che il prodotto non devese essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltireQuesto prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3 mm. Attenzione: Prima di installare la Cappa, togliere le pellicole di protezione (bianca e trasparenthe).

CARATTERISTICHE

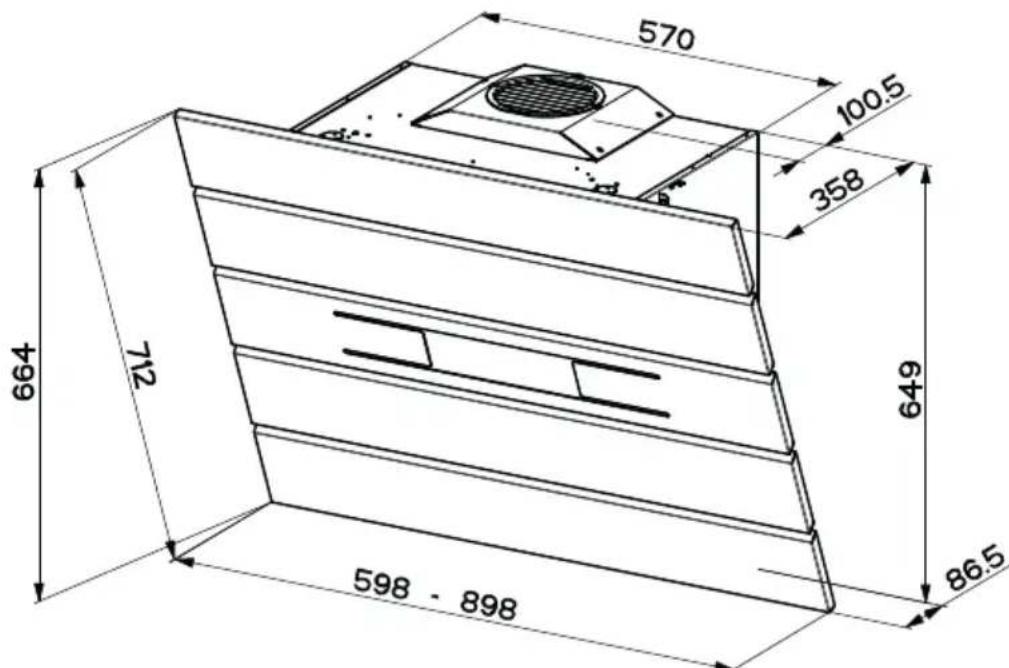

Ingombro

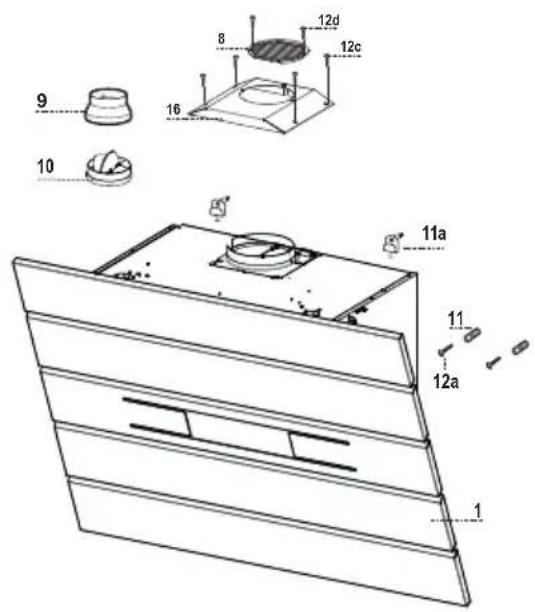

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
81 Griglia direzionata Uscita Aria
9 1 Flangia di Riduzione 150-120 mm
10 1 Flangia 150 con valvola di non ritorno
16 1 Coperchio filtrante

Rif. 0.tà Componenti di Installazione

11 2 Tasselli
11a2 Tasselli SB 12/10
12a 2 Viti 4,2 x 44,4
12c4Viti 2,9x6,5
12d 2 Viti 2,9× 9,5

Q.tà	Documentazione
1	Libretto	Istruzioni

INSTALLAZIONE

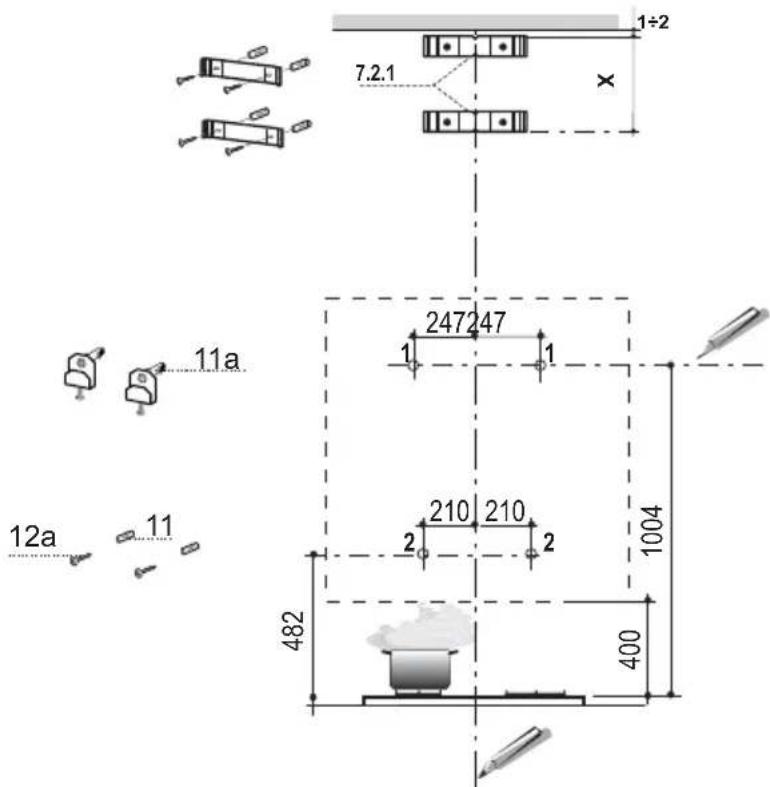

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a 1004 mm min. soprà il Piano di Cottura.
• Segnare un punto (1) sulla linea orizzontale a 247 mm alla destra della linea verticale di riferimento.
  Ripetere gesta operazione alla parte opposta, verificandone il livellamento.
• Segnare come indicato, un punto di riferimento (2) a 210mm alla linea Verticale di riferimento, e 482mm sopra il Piano di Cottura.
  Ripetere gesta operazione alla parte opposta, verificandone il livellamento.
• Forare 12 mm i punti (1) segnati.
• Forare 8 mm i puncti (2) segnati.
• Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
• Inserire il tassello 11 nei fori (2).

Per installatione con camino decorativo: (Opzionale)

• Appoggiare come indicate la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicate la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
  Forare 8mm i punti segnati.
  Inserire i tasselli 11 nei fori.
• Fissare le Staffe'utilizzando le Viti 12a (4.2 x 44.4) in dotazione.

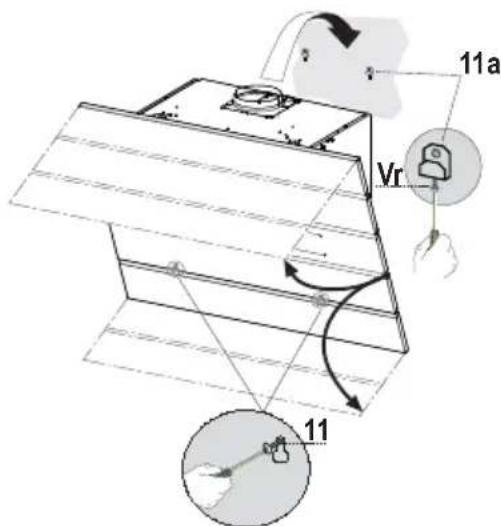

MONTAGGIO CORPO CAPPA

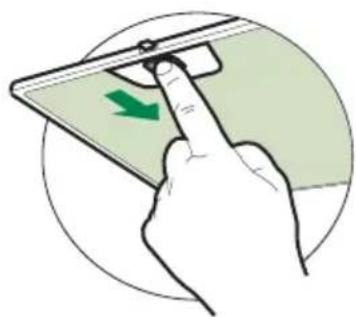

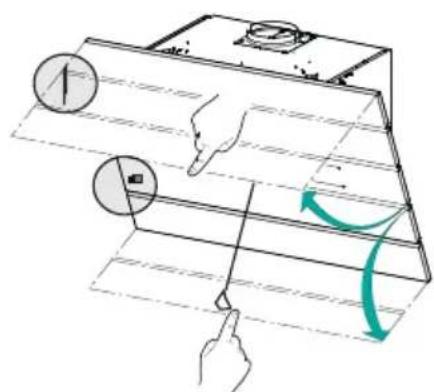

• Aprire il pannello aspirante superiore e bloccarlo sulla sinistra con l'astina al corpo Cappa affinché non si richiuda.
• Sbloccare togliendo il perno di fissaggio sulla sinistra il pannello aspirante inferiore ed aprirlo.
• Togliere i Filtri Antigrasso agenda sulle apposite maniglie.
• Regolare le due viti Vr, delle staffe 11a, ad inizio corsa.
• Agganciare il corpo cappa alle 2 staffe 11a.
• Dall'interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.
• Avvitre le viti di sicurezza 11.
  Richiudere i pannelli aspiranti.

CONNECTIONI

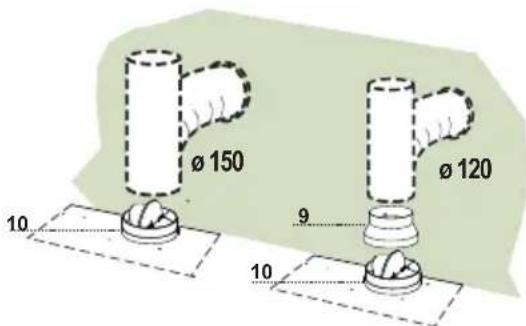

USCITA ARIA VERSIONE ASPIRANTE

Per installmente in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è la-sciata all'installatore.

Collegamento tubo 150

• Inserire la Flangia 0 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo 120

• Per collegamento con tubo 0120 ~mm , insertire la Flangia di riduzione 9 sulla flangia 0 150 10 precedentamente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

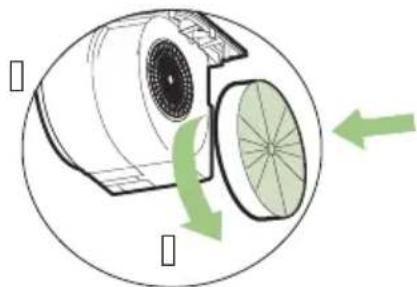

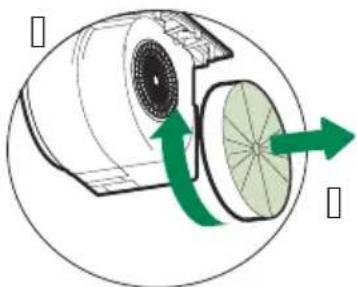

• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

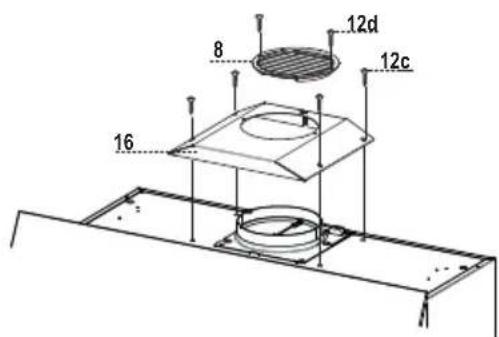

USCITA ARIA VERSIONE FILTRANTE

• Avvitare il coperchio filtrante sull'uscita aria, utilizzato quattro viti 12c (2,9 x 6,5).
• Fissare la Griglia direzionata 8 sull'uscita dell'aria riciclata con 2 Viti 12d (2,9 x 9,5) in dotazione.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenza") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserto nella presa dell'Aspiratore

USO

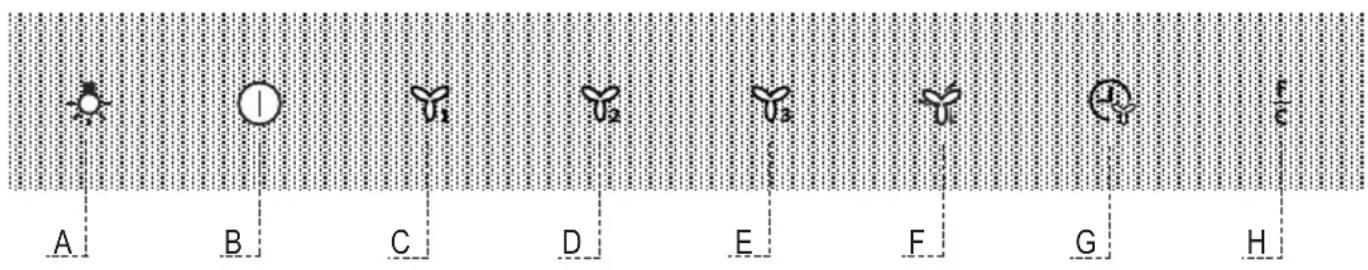

Tasto	Funzione Led
A	Accende e spegne l'impianto di illuminazione.Premuto per 5 Secondi a Cappa spenta e senza allarmi filtri in corso effettua:Attivazione dell'allarme saturazione Filtri al Carbone Attivo.Disattivazione dell'allarme saturazione Filtri al Carbone Attivo.	Acceso o Spento.2 Lampeggi Led tasto H.1 Lampeggio Led tasto H.
B	Spegne il Motore.Se premuto per 5 Secondi a Cappa spenta Attiva la modalità Blocco Tasiera.Si disattiva premendo il tasto per 5 Secondi.	Acceso o Spento.Tutti i Led Lampeggiano 2 Volte e durante il Blocco Tasiera i Led ese-guono una sequenza di accensione.Tutti i Led Lampeggiano 1 Volta
C	Attiva la prima velocità. Acceso.
D	Attiva la seconda velocità. Acceso.
E	Attiva la terza velocità. Acceso.
F	Attiva la velocità intensiva da qualsiasi velocità o da motore spento, tale velocità è temporizzata a 5 minuti, al termine del tempo ilsystema ritorna alla velocità precedentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.Si Disattiva premendo il Tasto o Spagnendo il Motore.	Acceso.
G	Attiva lo spegnimento automatico ridardato del Motore e dell'Impianto di Illuminazione di 15 minuti.Adatto per completare l'eliminazione di odori residui, si disattiva premendo il tasto o spegnendo il motore.Premuto per 5 Secondi a Cappa spenta(Motore+Luci) e ricerca allarmi filtri in corso effettua:Attivazione del Telecomando.Disattivazione del Telecomando.	Acceso.2 Lampeggi Led tasto C + B1 Lampeggi Led tasto C + B
H	Effettua il Reset dell'allarme saturazione Filtri premendo il Tasto per circa 2 Secondi a Cappa Spenta.	Dopo 100 ore di Funzionamento il Led è Acceso Fisso per segnalare la saturazione dei Filtri Metallici.Dopo 200 ore di Funzionamento il Led Lam- peggia per segnalare la saturazione dei Filtri al Carbone Attivo.
