GEBRUIKSAANWIJZING X69453BVO AEG-ELECTROLUX

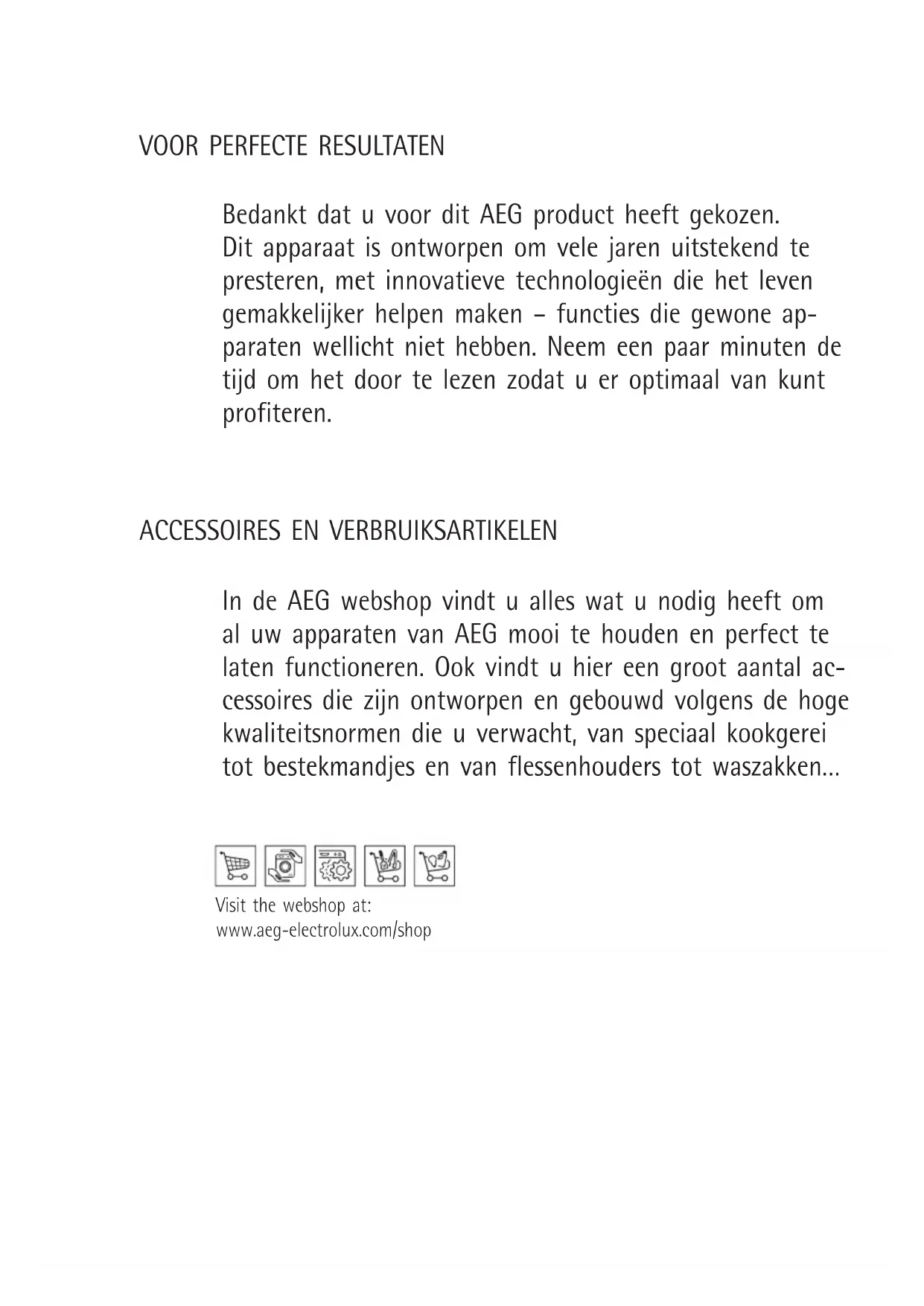

Bedankt dat u voor dit AEG product heeft gekozen. Dit apparaat is ontworpen om vele jaren uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen maken – functies die gewone ap- paraten wellicht niet hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren.

ACCESSOIRES EN VERBRUIKSARTIKELEN

In de AEG webshop vindt u alles wat u nodig heeft om al uw apparaten van AEG mooi te houden en perfect te laten functioneren. Ook vindt u hier een groot aantal ac- cessoires die zijn ontworpen en gebouwd volgens de hoge kwaliteitsnormen die u verwacht, van speciaal kookgerei tot bestekmandjes en van flessenhouders tot waszakken… Visit the webshop at: www.aeg-electrolux.com/shopNL - ADVIEZEN EN SUGGESTIES/EIGENSCHAPPEN

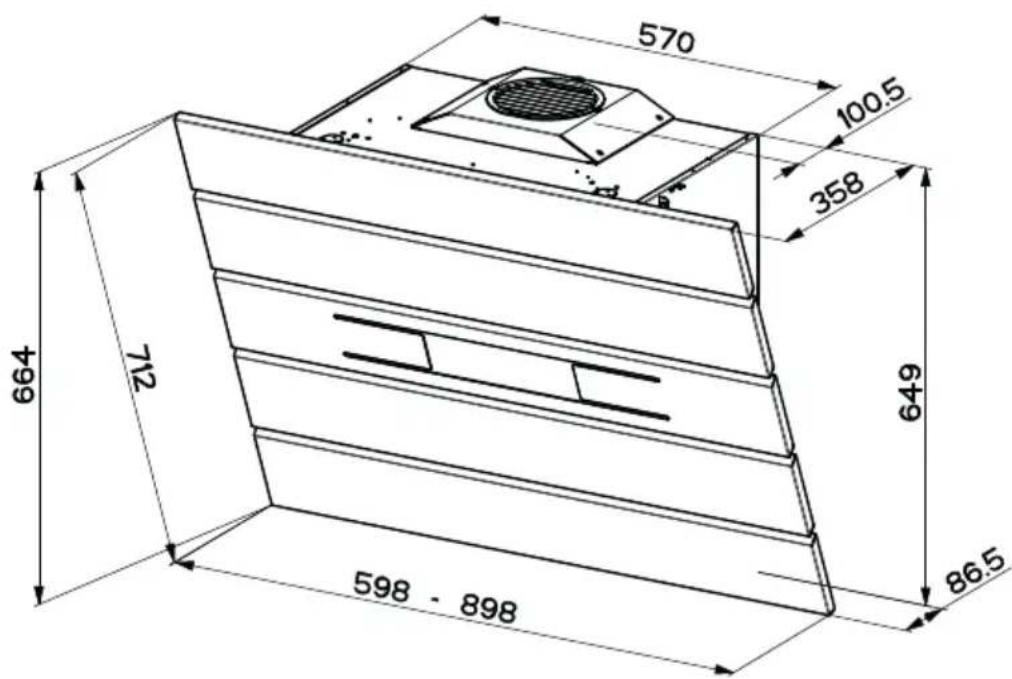

EIGENSCHAPPEN Buitenafmetingen NL - ADVIEZEN EN SUGGESTIES - Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe-passing zijn op uw apparaat. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties. De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm. Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap. Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt. Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afl eg-gen. Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.). Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer-ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten-muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine-ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze. Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is. Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen. Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten. Er mag niet onder de afzuigkap gefl ambeerd worden; brandgevaar Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be-perkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig-heid. Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha-keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten. Voer het onderhoud van de fi lters altijd tijdig en nauwgezet uit,volgens de aanbevo-len intervallen (Brandgevaar), Vetfi lters Z De fi lters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen - Geurfi lter W De fi lters kunnen niet gewassen en niet geregenereerd worden en dienen bij gebruik van de kap tenminste eens in de 4 maanden of, bij bijzonder intensief gebruik, vaker te worden vervangen. Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm. Let op: verwijder de (witte en doorzichtige) beschermfolie alvorens de afzuigkap te installeren.NL - ADVIEZEN EN SUGGESTIES/EIGENSCHAPPEN

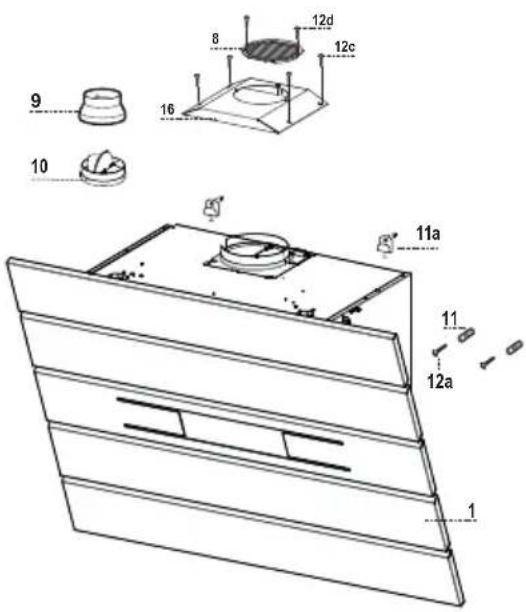

Onderdelen Ref. Productonderdelen 1 1 Wasemkap compleet met: Bedieningen, Licht, Ventilatorgroep, Filters 8 1 Richtingrooster luchtuitlaat 9 1 Reductieflens ø 150-120 mm 10 1 Toom met Klep ø 150 16 1 Filterdeksel Ref. Installatieonderdelen 11 2 Pluggen 11a 2 Pluggen SB 12/10 12a 2 Schroeven 4,2 x 44,4 12c 4 Schroeven 2,9 x 9,5 12d 2 Schroeven 2,9 x 9,5 Documentatie 1 Gebruiksaanwijzing

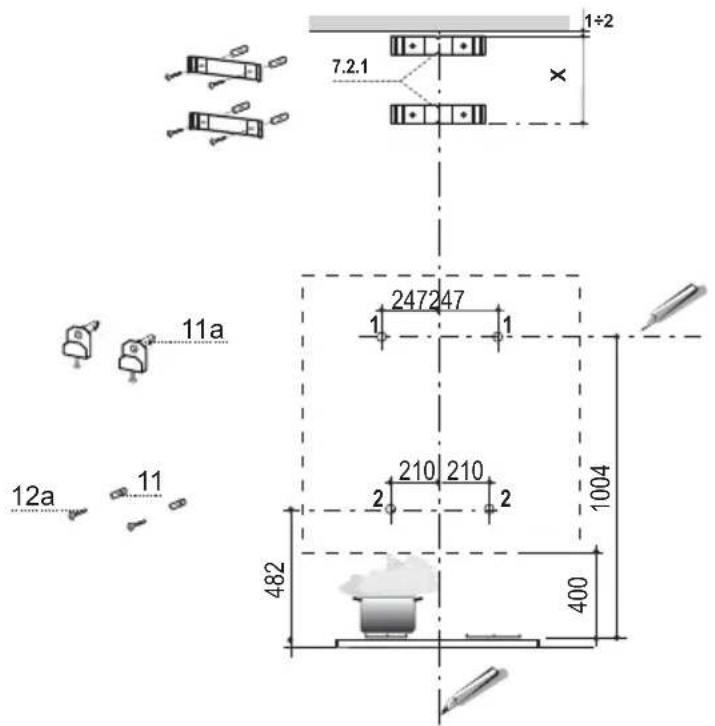

INSTALLATIE Boren in de wand en bevestigen van de beugels Teken op de wand:

• Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd;

• Een horizontale lijn op min. 1004 mm afstand van het kookvlak.

• Teken een punt (1) op de horizontale lijn op 247 mm rechts van de verticale referentielijn.

• Herhaal deze handeling aan de andere kant en controleer de uitlijning.

• Teken, zoals aangegeven, een referentiepunt (2) op 210 mm afstand van de verticale referentielijn en 482 mm boven het kookvlak.

• Herhaal deze handeling aan de andere kant en controleer de uitlijning.

• Boor gaten van ø 12 mm op de plaats van de getekende punten (1).

• Boor gaten van ø 8 mm op de plaats van de getekende punten (2).

• Plaats de pluggen met de beugel 11a in de gaten (1) en draai ze aan.

• Plaats de plug 11 in de gaten (2). Voor de installatie met decoratieve schouw: (optie)

• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovenste grens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.

• Kruis het midden van de gaten van de beugel aan.

• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.

• Kruis het midden van de gaten van de beugel aan.

• Boor gaten van ø 8 mm op de plaats van de aangekruiste punten.

• Plaats de pluggen 11 in de gaten.

• Bevestig de beugels met de bijgeleverde schroeven 12a (4,2 x 44,4). 11a

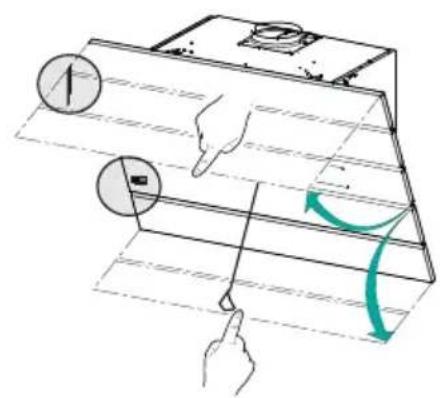

• Open het bovenste afzuigpaneel en vergrendel het aan de linkerzijde aan de afzuigkap met de stang, zodat hij niet dicht gaat.

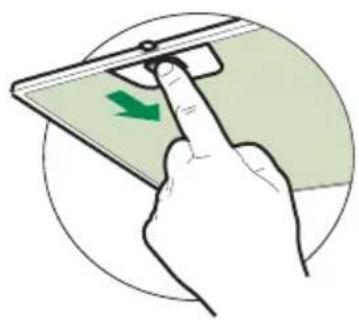

• Ontgrendel het onderste afzuigpaneel door de beves- tigingspen aan de linkerkant te verwijderen en open het.

• Verwijder de vetfilters met behulp van de handgre- pen.

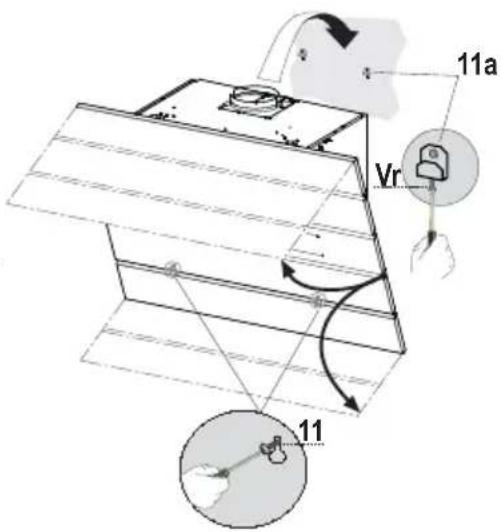

• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag.

• Haak de afzuigkap aan de 2 beugels 11a.

• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen.

• Draai de veiligheidsschroeven 11 aan.

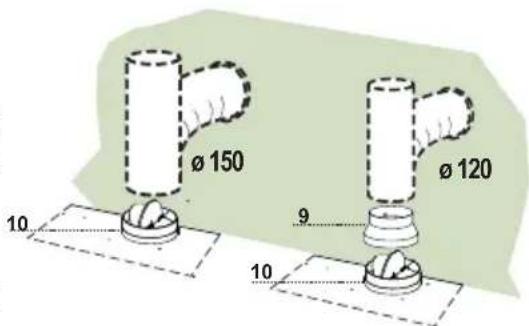

• Sluit de afzuigpanelen weer. LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur. Leiding van ø150

• De Toom met Klep 10 worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen.Het benodigde materiaal wordt niet bij de wasemkap gele- verd. Leiding van ø120

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de Toom met Klep 10 worden aangebracht.

• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.

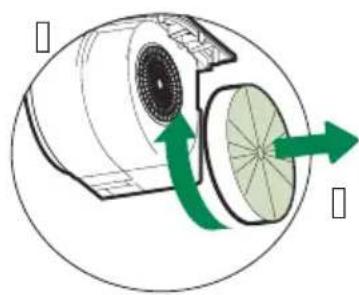

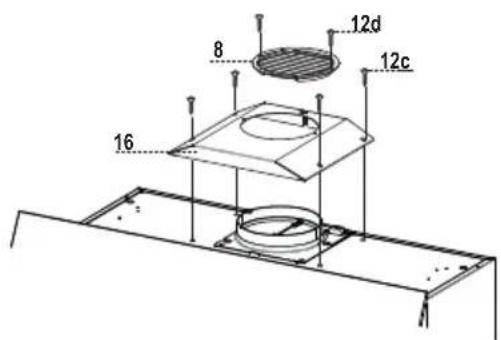

• Verwijder de eventuele geurfilters met actieve koolstof. LUCHTUITLAAT FILTERVERSIE

• Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5).

• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12d (2,9 x 9,5). ø 120 ø 150

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

• Verwijder de vetfilters (zie par. "Onderhoud") en ver- zeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gesto- ken.

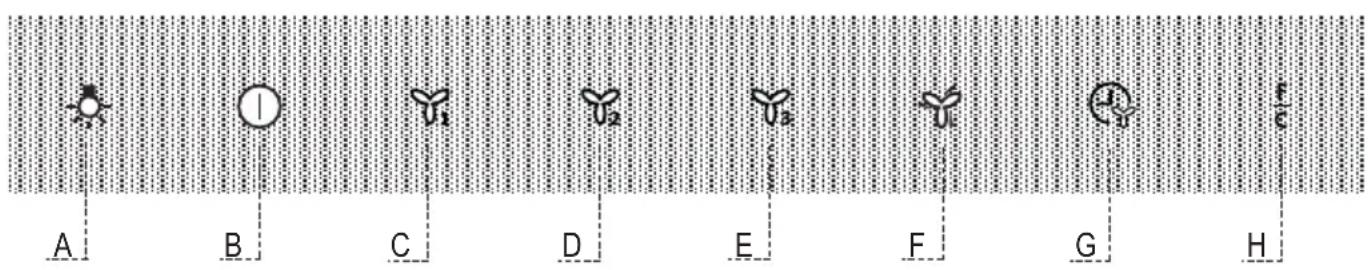

Schakelt de verlichtingsinstallatie in en uit. Als deze toets bij uitgeschakelde afzuigkap en zonder actieve filteralarmen gedurende 5 seconden wordt ingedrukt, gebeurt het volgende: inschakeling van het alarm verzadiging actieve koolstoffilters. uitschakeling van het alarm verzadiging actieve koolstoffilters. Aan of uit. 2 maal knipperen led toets H. 1 maal knipperen led toets H.

Zet de motor uit. Als deze toets bij uitgeschakelde afzuigkap 5 seconden inge- drukt wordt gehouden, wordt de toetsenblokkering geactiveerd. De functie wordt uitgeschakeld door de toets 5 seconden in te drukken. Aan of uit. Alle leds knipperen 2 maal en tijdens de toetsenblokkering gaan de leds één voor één branden. Alle leds knipperen één keer.

Schakelt de eerste snelheid in. Aan.

Schakelt de tweede snelheid in. Aan.

Schakelt de derde snelheid in. Aan.

Activeert de hoogste snelheid vanuit elke snelheidsstand of vanuit de uitgeschakelde stand van de motor. Deze snelheid wordt 5 minuten aangehouden en daarna keert het systeem terug naar de eerder ingestelde snelheid. Geschikt voor het op- vangen van de maximale uitstoot van kookdampen.Deze functie kan worden uitgeschakeld door op de toets te drukken of door de motor uit te zetten. Aan.

Activeert de vertraagde automatische uitschakeling van de motor en van de verlichting met 15 minuten. Deze functie is geschikt om restgeuren volledig te verwijderen en kan worden uitgeschakeld met een druk op de toets of door de motor uit te zetten. Als deze toets bij uitgeschakelde afzuigkap (motor + verlichting) en zonder actieve filteralarmen gedurende 5 seconden wordt ingedrukt, gebeurt het volgende:inschakeling van de afstandsbe- diening. uitschakeling van de afstandsbediening. Aan. 2 maal knipperen led toets C + B 1 maal knipperen led toets C + B

Reset het alarm van de verzadiging van de filters door onge- veer 2 seconden bij uitgeschakelde afzuigkap op de toets te drukken. Na 100 bedrijfsuren gaat de led voortdurend branden om de verzadiging van de metalen filters te signaleren. Na 200 bedrijfsuren gaat de led knipperen om de verzadiging van de actieve koolstoffilters te signaleren.
