MODE D'EMPLOI F3 Fazer Antari

Nous vous felicitons pour l'achat de votre nouveau Antari F-3 Fazer. Le F-3 Fazer est livré dans un flightcase très stable. La machine est très ergonomique et facile à dévelopir. La machine produit de fumée très fine et marche sans bruit.

En vue d'utiliser correctement votre nouvel apparéil, veuilles lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuilles lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Attention : Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'Antari.

Risques d'Electrocution

Proteger de l'humidite.
Utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte.
- Mettre la machine hors de service quand vous n'utilisez pas la machine.
L'appareil a ete conu pour un emploi dans des locaux clos. Si de l'humidite, du liquide ou du liquide a fumee devait penetrer a l'intérieur de l'appareil, debranchez le immediatement et contactez un technicien ou suaive revendeur Antari avant de le reutiliser.

Danger d'Incendie

A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur autorisé. S'il vous plaît, n'essayez

pas de démonter le boîtier ou faire des modifications; sinon danger d'endommager l'appareil ou d'incendie.

L'usage de cet apparéil n'est prévu que pour les femmes. Installez le hors de portée des enfants. Ne jamais faïre marcher sans surveillance.
■ Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante, laissez un espace libre de 50 cm tout autour de l'appareil.
Ne jamais mélanger des liquides inflammbes gazeux ou huileux avec le liquide à fumée.
Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. S'il vous plait, n'utilisez pas d'autres liquides. Ceux-ci pourrait mener à l'usure des parts à l'intérieur de la machine.
Si vous machine à fumée Antari ne devant plus fonctionner correctement, éteignez le immédiatement. Videz complètement le réservoir, emballez le soigneusement (au mieux dans son emballage d'origine) et l'envoyez-le à votre revendeur Antari.
- Faites attention à ce que le réserve soit toujours complètement vidé avant d'envoyer ou transporter l'appareil.
Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre générateur à fumée ANTARI.

Déballage / Inspection

Ouvrez le carton extérieur et assurez vous que toutes les pieces n'aiient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari. Avant demettre votre machine à fumée Antari en service, assurez-vous qu'elle n'ait subi aucun dommage évident pendant le transport. Dans le cas où le boîtier ou le cable de l'appareil seraient endommagés, ne branchez pas l'appareil et n'essayez pas de l'utiliser sans avoir obtenu l'assistance de votre revendeur Antari.

Assurez-vous que le carton d'expédition contient le articles suivants :

1. F-3 Fazer avec flightcase
2. Câble d'alimentation à 2 metres
3. réservoir de liquide à 2,7 litres
4. Mode d'emploi

Assemblage

1. Enlevez tous les matériaux d'emballage. Assurez vous d'avoir enlevé toute la mousse et le rembourse en plastique.
2. Placez la machine à fumée sur une surface plane et assurez-vous que pas des objets, d'eau ou de poussière peut entraîr dans les orifices sous-dessus de la machine.

Opération

1. Ouvrez le flightcase à l'avant de la machine.
2. Enlevez le couvercle argenté du réservoir et replisssez le réservoir de liquide Antari FLG Heavy Fog Fluid. Refermez le réservoir. Assurez-vous que le tuyau de liquide est connecté correctement.

Attention! Utilisez uniquement du Antari FLG Heavy Fog Liquid. D'autres liquides à fumée pourraient cause des problèmes d'encrasser ou des crachotements. Des casses causés du fait de l'utilisation de liquide different ne sont pas inclus dans la garantie.

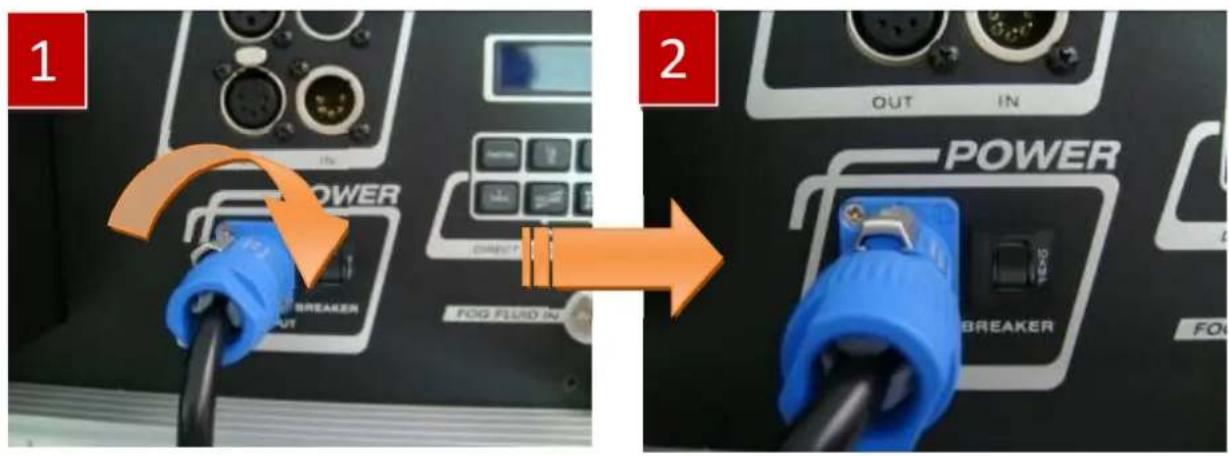

1. La machine est équipée avec un raccordement au secteur verrouillable. Insérez le cable de secteur et tourner à droite jusqu'à verrouillage. Branchez la fiche d'alimentation dans une prise de courant avec terre et à l'alimentation correcte.
2. La machine ne dispose pas d'un interrupteur secteur. Quand brancher la machine au secteur, la machine commence à chauffer et l'écran LCD indique «Warming Up«.

1. Le temps de chauffage prend environ 100 secondes. Pendant la phase de chauffe, l'appareil ne peut pas encore degager de la fumée. Quand la temps de chauffage est terminé, l'écran indique »Ready To Fazer « et émission de fumée est possible.

2. Quand utiliser la machine la première fois, pressez et mainenez le bouton volume sur le panneau de contrôle pour de temps continue pour avoir un volume d'émission maximal et pour replirisser le tuyau de liquide avec de liquide du réserveir. Avec avoir atteindre 100% émission, pressez le bouton volume autre fois pour arreter l'émission de fumée.

Il est très important de répiter cette procedure quand la première fois après le transport ou remplissement de liquide.

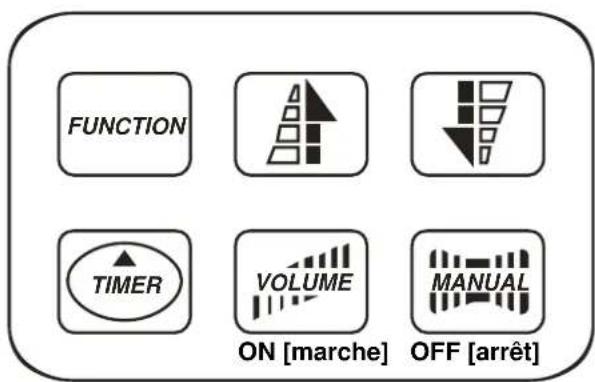

Panneau de Contrôle

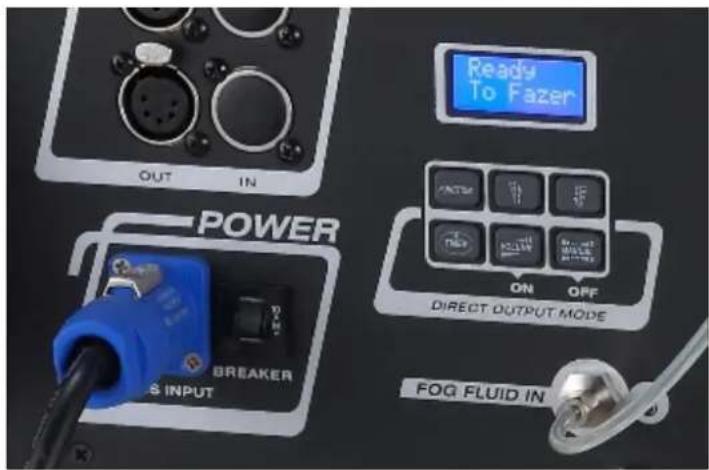

Le panneau de contrôle intégré est équipe d'un écran LCD qui affiche les différentes étapes du fonctionnement de la machine. Le panneau de contrôle permet de régler les fonctions de la machine en ajustant la durée de la fumée, l'intervalle, la quantité ainsi que la configuration DMX et le détecteur de pompe. Il y a six boutons sur le panneau de contrôle. L'écran LCD des paramètres d'utilisation sont automatiquement munis d'une mémoire constante qui permet à la machine de ne perdre aucun réglage des fonctions lorsqu'elle est éteinte.

Buttons de contrôle: FUNCTION、Up、Down、TIMER、VOLUME et MANUAL. Quand l'écran indique «Ready To Fazer», vous pouvez enregistrer vos réglages de menu à l'aide de la panneau de contrôle.

1. Réglage de menu avec le bouton FUNCTION

Réglage de l'intervalle pour le fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique «Interval Set« [réglage de l'intervalle]. Utilisez les boutons UP et DOWN pour ajuster les intervalles entre les dégagements individuels de fumée pour le fonctionnement timer (plage de réglage : 5 à 200 secondes).

Réglage de la durée pour fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique « Duration Set« [réglage de la durée]. Utilisez les boutons UP et DOWN pour ajuster la durée de chaque dégagement de fumée entre 5 à 200 secondes.

Réglage de la volume de fumée pour le fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique « Timer Out « [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement timer entre 2 % à 100 %.

Réglage de la volume de fumée pour le fonctionnement continu

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique «Volume Output« [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement continu entre 2 % à 100 %.

Ajuster la vitesse du ventilateur

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique « Fan Speed 20%« [réglage de la vitesse du ventilateur]. Utilisez les boutons UP et DOWN pour régler la vitesse du ventilateur.

Veuillez respecter que la machine reduit la puissance du ventilateur à 20% en modeNeill.

Réglage de l'adresse DMX512

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique » DMX 512 « [réglage de l'adresse DMX512]. Utilisez les boutons UP et DOWN pour régler l'adresse DMX de l'appareil. Veuillez vous reférer au chapitre sur la configuration DMX512.

2. Fonctionnement Timer

En mode Timer, l'appareil dégage automatiquement de la fumée. Les intervalles, la durée et le volume de fumée dépend des paramètres individuels du menu. Pour activer le mode Timer, appuyez sur la touche TIMER. L'affichage montre alors l'intervalle ajusté

et l'appareil compte les secondes à partir de 0. Pour désactiver le mode Timer, appuyez sur le bouton MANUAL. La machine peut produit de fumée continue sans réchauffer.

3. Fonctionnement continu

Pour activer le mode continu, appuyez sur la touche volume. L'écran indique «Volume« et la valeur ajustée au menu «Volume Output« [réglage du volume de fumée]. Pour désactiver le début de fumée, appuyez sur la touche MANUAL. La machine peut produit de fumée continue sans rechauffer.

4. Mettant la fonction demarrage rapide en/hors marche

Lorsque vous mettez la machine sous tension quand la fonction demarrage rapide est activée, la machine exécute la fonctionnement de la dernière fois. Par exemple, si le fonctionnement timer sont effectué en dernier lieu, la machine se trouve en mode Timer directement après la phase de chauffe.

Appuyez sur la touche FUNCTION jusqu'à l'écran indique >Quick Start On « [démarrage rapide en marche]. Utilisez les boutons UP et DOWN pour désactiver la fonction démarrage rapide [indication >Quick Start Off «] et pour réactiver la fonction [indication >Quick Start On «].

5. Mettant la détecteur de pompe en/hors marche

Le machine possède un détecteur de pompe. Quandmettre la machine en service, appuyez sur la touche MANUAL et la machine se trouve en mode de service pour le détecteur de pompe. L'écran indique « Airpump On« [décteur en marche]. Utilisez les touches UP et DOWN pour désactiver la détecteur [indication « Airpump Off«] et pour réactiver la détecteur [indication « Airpump On«]. Veuillez respecter que ce senseur et très important. Pour propre fonctionnement doit être activé à tout moment. Appuyez sur la touche VOLUME pour enregistrrer vos modifications et sortir du mode de service.

6. Mettant la machine hors marche

Maintenez la touche MANUAL pressé pendant 3 secondes, quand l'écran indique »Ready to Fazer«, pour mettant la machine hors marche. Quand vous mettez la machine hors de service de cette manière, l'écran commence le compte à rebours pour 3 minutes. Àpres, la machine arrêt la phase de chauffe, le ventilateur et la pompe. L'écran indique »Power Off«.

Remarque :

Durant le compte à rebours vous pouvez l'abandonner en appuyant le bouton volume. Avec, le bloc de chauffage et le ventilateur fonctionnent autre fois. Une fois que la pompe arrêt à marcher, la pompe ne peut pas être reactivée. Quand la pompe continue à marcher, va à arrêter quand la procedure de nettoyage est fini.
B. Quand la machine est en mode Power Off, appuyer sur la touche VOLUME peut reactiver la machine, le bloc de chauffage et le ventilateur. Mais la pompe ne commence pas à marcher.

Quand la machine est contrôle par DMX, déconnecter la connexion DMX cause la machine entre mode Power Off et commence le compte à rebours pour 3 minutes.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 pin XLR

5 pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

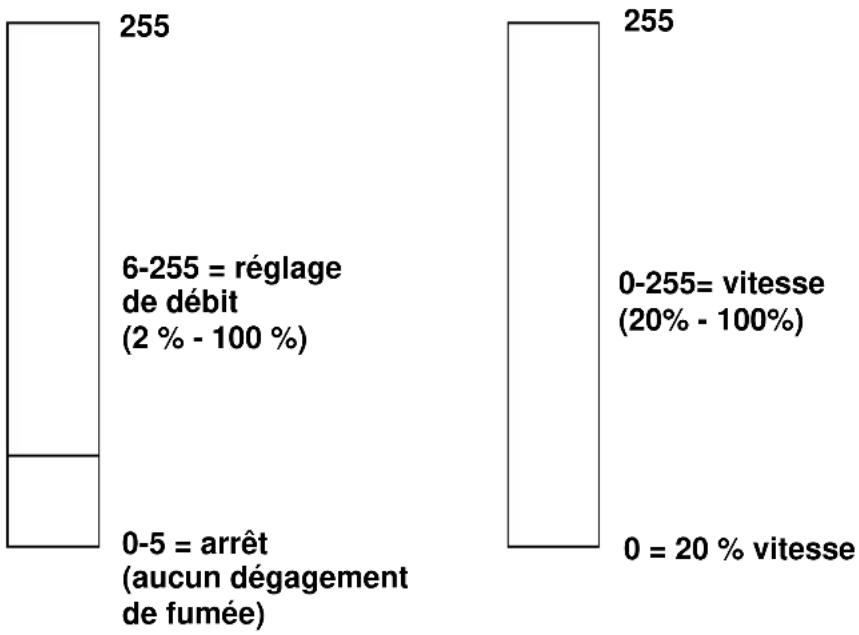

Réglages DMX512

Le machine possède un système DMX512. Pour connecter un contrôleur DMX, les raccords XLR 3 pôles et XLR 5 pôles se trouvent au derrière du chaque apparéil. L' apparéil peut être réglé par deux canaux DMX en ce qui concerne le réglage de la débit de fumée et le la vitesse du ventilateur. Chaque canal varie entre les valeurs DMX 0 à 255. Àpès avoir

connecté un contrôleur DMX, les fonctions Timer comme la durée de fumée et intervalle peuvent être programmés par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux. En mode DMX, l'appareil ne peut plus contrôlegrace au panneau de contrôle intégré. En utilisant le protocole DMX, les machines de fumée, les effets lumineux, et les autres apparciels des effets spéciaux peuvent être connectés entre eux et contrôles facilement.

Canal A Canal B

Volume d'émission Vitesse du ventilateur

Liquide à fumée

Utilisez uniquement du liquide à fumée de haute qualité à base d'eau Antari FLG ou liquides recommendée par votre revendeur.

Notices importantes

1. Le F-3 Fazer est équipé avec une fonction auto nettoyant. Àpres de l'utilisation, maintener la machine en service jusqu'à tous le liquide est disparu. La nettoyage dure environ 3 minutes

2. Veuillez nettoyer le filtr de ventilation au dessus de la machine regulierement. Toutjours assurez-vous que pas des objets, d'eau ou de poussiere peut entrer dans les orifices sous-dessus de la machine.

\section*{Caracteristiques Techniques}

Modèle	F-3
Alimentation	AC 100~120 V, 50/60 Hz ou AC 220~240 V, 50/60 Hz
Chauffage	800 W
Volume d'émission	env. 85 m³/min.
Consommation de liquide	5 hors/litre
Temps de chauffage	100 secondes
Contenu du réservoir	2,8 litres
Poids	20,5 kg
Dimensions (LxI×H)	L 550 W 508 H 236 mm
DMX	Intégré
Contrôle	Écran LCD bleu, mode timer, mode volume

Lisez et gardez ces instructions.
