Caractéristiques techniques	Machine à effet à base de liquide à brouillard, puissance de 2000W, débit de 6000 ft³/min, temps de préchauffage de 8 minutes.
Utilisation	Idéale pour les événements, concerts, spectacles, et installations scéniques.
Maintenance et réparation	Vérifier régulièrement le niveau de liquide, nettoyer les buses et le réservoir pour éviter les obstructions.
Sécurité	Utiliser dans des espaces bien ventilés, éviter le contact direct avec la chaleur, ne pas obstruer les sorties d'air.
Informations générales	Compatible avec les liquides à brouillard Antari, garantie de 1 an, poids de 8 kg, dimensions 50 x 30 x 20 cm.

FOIRE AUX QUESTIONS - DNG-200 Antari

Comment puis-je installer la machine à effet Antari DNG-200 ?

Pour installer la Antari DNG-200, placez-la sur une surface stable et assurez-vous qu'elle est à une distance appropriée de la zone où vous souhaitez projeter l'effet. Branchez l'appareil à une source d'alimentation et remplissez le réservoir de liquide à effet selon les instructions du manuel.

Quelle est la capacité du réservoir de liquide de la DNG-200 ?

Le réservoir de la Antari DNG-200 a une capacité de 5 litres.

Comment nettoyer ma machine à effet Antari DNG-200 ?

Pour nettoyer la DNG-200, débranchez-la et videz le réservoir. Utilisez un nettoyant doux et un chiffon non abrasif pour essuyer l'extérieur. Pour l'intérieur, suivez les instructions de nettoyage dans le manuel d'utilisation.

Que faire si la machine ne produit pas d'effet ?

Si la DNG-200 ne produit pas d'effet, vérifiez que le réservoir est rempli de liquide à effet et que l'appareil est correctement branché. Assurez-vous également que la température de l'appareil est suffisante et que les paramètres sont correctement réglés.

La DNG-200 émet-elle des bruits étranges pendant son fonctionnement ?

Des bruits étranges peuvent indiquer un problème avec la pompe ou un manque de liquide. Vérifiez le niveau de liquide et écoutez si le bruit provient de la pompe. Si le problème persiste, contactez le support technique.

Puis-je utiliser d'autres liquides que ceux recommandés avec la DNG-200 ?

Il est recommandé d'utiliser uniquement des liquides à effet spécifiquement conçus pour la Antari DNG-200. L'utilisation d'autres liquides peut endommager l'appareil et annuler la garantie.

Comment régler l'intensité de l'effet produit par la DNG-200 ?

Vous pouvez régler l'intensité de l'effet en ajustant les paramètres sur le panneau de contrôle de la DNG-200. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages.

Quelle est la durée de vie estimée de la machine DNG-200 ?

La durée de vie de la Antari DNG-200 dépend de l'utilisation et de l'entretien. Avec un entretien approprié, elle peut durer plusieurs années.

Comment résoudre un problème de surchauffe de la DNG-200 ?

Si la DNG-200 surchauffe, éteignez-la immédiatement et laissez-la refroidir. Vérifiez que les ventilations ne sont pas obstruées et assurez-vous que l'appareil n'est pas utilisé pendant de longues périodes sans interruption.

Où puis-je trouver des pièces de rechange pour la DNG-200 ?

Les pièces de rechange pour la Antari DNG-200 peuvent être commandées auprès de votre revendeur agréé ou directement sur le site web d'Antari.

MODE D'EMPLOI DNG-200 Antari

English After operation, please wait 15 minutes before turning off the machine. Please do not turn the power on and off continuously. There must be at least a one- minute interval between each power on and off. Operate the machine in a well-ventilated area. Do not position two or more DNG-200 machines side by side to prevent poor hot air ventilation. Do not operate the machine under direct sunlight. It is strongly suggested not to have the machine produce continuous fog output over 20 minutes. Overtime usage might reduce the efficiency and lifespan of the compressor. Please save this user manual carefully. -Operation NoticeMode d'emploi Antari DNG-200 Machine à Fumée Lourde Nous vous remercions d'avoir choisi la DNG-200 d'ANTARI! Les caractéristiques de cette machine sont exceptionnelles grâce à la renommée déjà bien établie de la DNG 100, le précédent modèle ! Le générateur de fumée est intégré à la machine afin de n'avoir aucune perte d'espace et de optimiser au mieux la scène. A la différence des autres machines, la DNG 200 n'utilise pas de dioxyde de carbone et par conséquence n'entraine aucun danger pour l'homme et l'environnement. Cette machine garantie des effets de fumée spéciaux tout en respectant la nature, une vraie machine écologique ! Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. -Introduction Maintenez l'appareil au sec et protégez l'appareil de l'humidité. L'appareil n'est prévu que pour une utilisation en intérieur. Ne convient absolument pas pour un usage en extérieur. La température idéale de fonctionnement est comprise entre 10 et 30 °C. 2 jeux de câbles d'alimentation sont prévus pour le bon fonctionnement de la machine. Lors de la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation en vigueur. Utilisez uniquement des prises de courant de terre 3 broches. Après le transport de l'appareil, attendez une heure avant de le mettre en marche. Après un mouvement spécial (à l'horizontal), attendez 5 minutes avant de le mettre en marche. Débranchez l'appareil du secteur et éteignez-le lorsque qu'il est hors d'usage. Cette machine n'est pas résistante à l'eau. Si de l'humidité, de l'eau ou du liquide à fumée devait pénétrer à l'intérieur de la machine, débranchez immédiatement l'appareil et essayez de le nettoyer. Si besoin, contactez un technicien ou votre revendeur ANTARI . A l'intérieur de l'appareil, aucune pièce n'a besoin d'être révisée. L'entretien et les réparations de l'appareil sont à faire par des personnes qualifiées. L'appareil n'est prévu que pour un usage de personnes adultes. Maintenez-le hors de portée des enfants. Ne jamais faire fonctionner l'appareil sans surveillance. Installez l'appareil dans un endroit bien aéré. Ne jamais couvrir les orifices d'aération. La DNG-200 doit être placée à au moins 1 mètre de distance de tout autre objet. -Instructions de Securite DNG-200

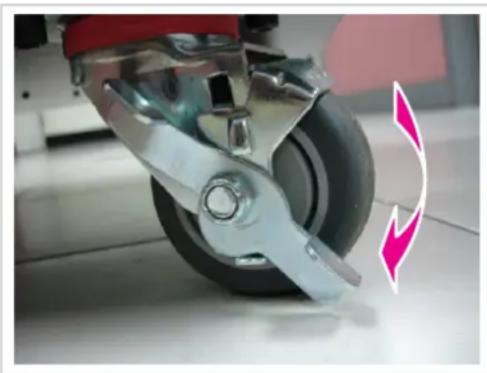

Français Mode d'emploi Nous vous félicitons pour l'achat de notre nouvelle machine à fumée lourde DNG-200 d'ANTARILes roulettes placées au-dessous de la machine permettent de déplacer la DNG-200 plus facilement. Les roulettes sont équipées d'un mécanisme de fixation. Abaissez le mécanisme pour bloquer les roulettes et maintenir la machine fixe. A l'inverse, abaissez l'autre côté du mécanisme pour bouger la machine. Il est important de noter que la DNG-200 ne doit pas être placée dans un endroit en pente vu son énorme poids. (voir photo 1) Reliez le connecteur du cordon d'alimentation à l'emplacement adéquat situé sur la machine. Branchez-le et tournez-le dans le sens des aiguilles d'une montre, à peu près de 10° afin que le cordon soit correctement fixé. Les deux cordons d'alimentation doivent être branchés de la même façon. Le cordon le plus haut est pour la fumée et celui du bas est pour le compresseur (voir les photos 2 et3) Sortez la DNG-200 de son carton d'emballage et assurez-vous qu'elle n'ait subi aucun dommage pendant le transport. Vérifiez que votre modèle vous a été livré avec son équipement complet :

1. DNG-200 Machine à Fumée Lourde

2. Contrôleur D-20 avec écran LCD (déjà installée sur la machine)

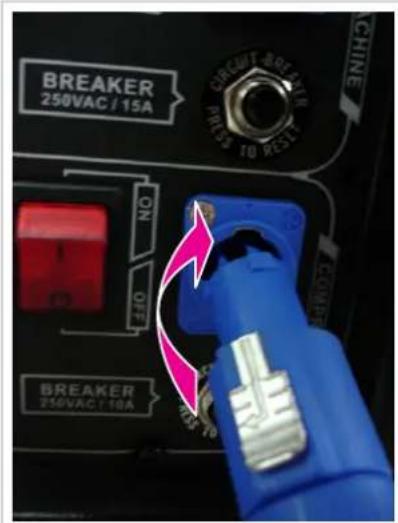

3. 2 câbles d'alimentation pour la connection à connecteurs Neutrik PowerCon

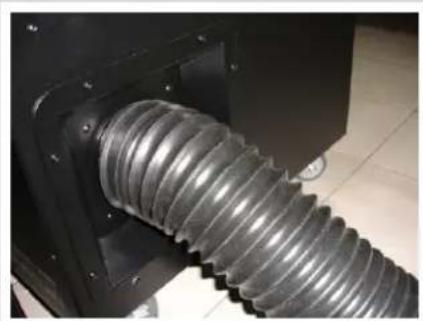

4. T.uyau de 3 mètres pour la conduite de la fumée

6. Réservoir de récupération d'eau (déjà installé dans la machine)

7. Tuyau PU 6 mm Ø de 3 mètres

-Déballage et Vérification -Installation Photo 1 DNG-200

Français Mode d'emploi Il est important d'installer l'appareil sur une surface plane afin d'éviter tout risque de mouvement dangereux. Si votre machine ANTARI DNG-200, ne devait plus fonctionner correctement, nous vous recommandons d'éteindre l'appareil pendant 5 minutes puis rallumez-le. Si le problème persiste, contactez votre revendeur ANTARI. Il est essentiel de toujours laisser refroidir l'appareil avant de le nettoyer ou de le réparer. Utilisez uniquement du liquide à fumée ANTARI afin d'avoir une meilleure qualité de la fumée et de garantir aussi la durée de vie de votre machine.Branchez le tuyau de l'évacuation de la fumée à la machine. (voir photo 4) Remplissez le réservoir avec le liquide à fumée, assurez-vous que le bouchon du réservoir soit bien serré. (voir photo 5) Photo 4 Photo 5 Connectez le cordon d'alimentation à la prise de terre. Abaisser les deux commutateurs situés à l'arrière de la machine. Appuyez sur le bouton du compresseur en premier puis ensuite, appuyez sur le bouton de la fumée pour commencer la phase de préchauffage. L'écran LCD de la télécommande indique "Warming up”. Attendez jusqu'à ce que l'écran affiche "Ready To Fog ". Enregistrez vos réglages à l'aide de la télécommande. Veuillez-vous référer au chapitre

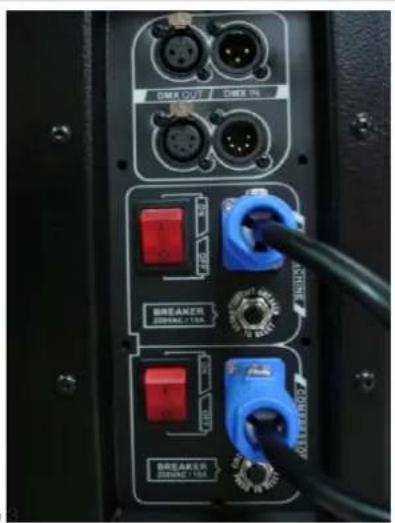

La DNG-200 est équipée du système DMX512, les connecteurs DMX 3-5 broches sont situés sur la face arrière. Veuillez vous référer aux informations sur le fonctionnement du système DMX pour plus d'informations. Lors de la première utilisation, après le temps de préchauffage, l'écran de la télécommande indique "Ready To Fog”. Appuyez sur le bouton "Manual” pendant quelques secondes pour préparer la machine à expulser la fumée et dans le but de retirer l'air du tuyau du liquide à fumée. Une fois que la fumée sort sans problème, la télécommande D-20 peut fonctionner. Répétez cette opération si vous n'utilisez pas la machine régulièrement. La température moyenne de la DNG-200 est 220°C. -Fonctionnement DNG-200

Français Mode d'emploi Photo 2 Photo 3Volume de debit Durée Pause entre débits Nonstop Burst [fumée continu] Débit continu* High Volume [volume de fumée maximum] Medium Volume [volume de fumée médium] 1 minute 1 minute Low Volume [volume de fumée minimum] Débit continu* 2 minutes

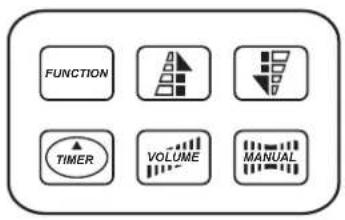

Français Mode d'emploi Le contrôleur est équipé d'un cordon de 2 mètres, d'un connecteur XLR 5 broches, et d'un écran LCD qui affiche les différentes étapes du fonctionnement de la machine. Son interface permet de régler les fonctions de la machine en ajustant la durée de la fumée, l'intervalle, la quantité et la configuration DMX. Le contrôleur est facilement maniable avec ses 6 boutons. L'écran LCD indique les différents paramètres de fonctionnement qui sont automatiquement enregistrés en mémoire. Les données sont gardées en mémoire même après avoir éteint l'appareil. -Configuration du boutons -Réglage de menu avec le bouton FUNCTION -Réglage de l'intervalle pour le fonctionnement timer Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Interval Set” [réglage de l'intervalle]. Utilisez les boutons UP et DOWN pour ajuster les intervalles entre les dégagements individuels de fumée pour le fonctionnement timer (plage de réglage : 10 à 300 secondes). -Réglage de la durée pour le fonctionnement timer Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Duration Set” [réglage de la durée]. Utilisez les boutons UP et DOWN pour ajuster la durée de chaque dégagement de fumée entre 10 à 100 secondes. -Réglage de la volume de fumée pour le fonctionnement continu Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Volume Out” [réglage du volume de fumée]. Utilisez les boutons UP et DOWN pour sélectionner un des 4 paramètres prédéfinies pour le volume de fumée :

• Nonstop Burst -- La machine produit de la fumée en continu. Le volume s'ajuste automatiquement se basant sur la température lors du fonctionnement.

• La machine produit de fumée continue dans la position "Nonstop Burst" ou "Low Volume". Dans la position "Nonstop Burst" la machine produit de fumée de haute volume.

• Veuillez attendre 5 minutes avant de commuter la machine de "Nonstop Burst" à "High Volume" ou "Medium Volume". -D-20 C avec Ecran LCDontrôleur FUNCTIONVOLUMETIMERMANUAL

MANU AL-Réglage de l'adresse DMX512 Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "DMX 512 Add". Utilisez les boutons UP et DOWN pour régler l'adresse DMX de l'appareil. Veuillez vous référer au chapitre sur la configuration DMX512. -Fonctionnement continu Pour activer le mode continu, appuyez sur le bouton VOLUME. En mode continu, l'appareil dégage tout le temps de la fumée. L'écran indique la valeur ajustée [High [60 %], Medium [52 %], Low [35 %] ou Nonstop Burst [fumée continu] au menu "Volume Out” [réglage du volume de fumée]. Pour désactiver le débit de fumée, appuyez sur le bouton VOLUME autre fois. -Fonctionnement manuel Pour dégager immédiatement manuellement la fumée avec quantité maximale, appuyez et maintenez le bouton MANUAL. L'écran indique "Manual Output". En lâcher le bouton, le dégagement de fumée est arrêté. Le fonctionnement manuel est prioritaire sur le mode continu et le mode timer. Lorsque un des modes de maniement est activé, la machine à fumée dégage tout le temps de la fumée avec volume de débit maximal quand vous presser le buton MANUAL. -Fonctionnement timer En mode timer, l'appareil dégage automatiquement de la fumée. Les intervalles, la durée et le volume de fumée dépend des paramètres individuels du menu. Pour activer le mode timer, appuyez sur le bouton TIMER. L'écran indique la alors l'intervalle ajusté et l'appareil compte les secondes à partir de 0. Pour désactiver le mode timer, appuyez sur le bouton TIMER autre fois. DNG-200

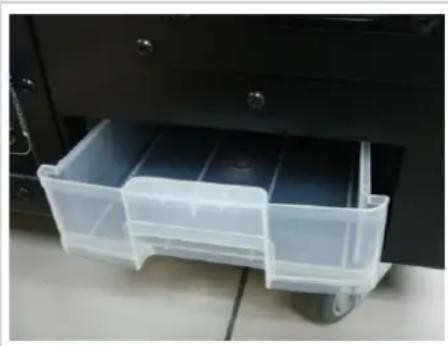

Français Mode d'emploi La DNG-200 est équipée d'un bac de récupération d'eau situé à l'arrière de l'appareil. Quand le compresseur fonctionne pour faire de la fumée, quelques gouttes d'eau tombent dans le bac. Nous vous conseillons de vérifier si le bac est plein et de le vider régulièrement. (voir photo 6) Si la machine devait être utilisée pendant une longue période ou si vous ne pouvez pas vérifier le bac de récupération d'eau de temps en temps, le bac peut être retiré et remplacé par un tuyau PU de 6mm pouvant être connecté à l'emplacement du drainage de l'eau situé au dessus du bac et ainsi récupérer les gouttes d'eau immédiatement. Soulever la partie rouge pour retirer le tuyau. (Voir photo 7) La DNG-200 est équipée d'une pompe avec capteur thermique. Quand le réservoir est rempli de liquide à fumée, la pompe s'arrête de fonctionner à cause de la hausse de température de la machine. Dès que la température redescend, la pompe se remet en marche. Nous vous conseillons de vérifier si le niveau de liquide dans le réservoir est suffisant. -Informations complémentaires Photo 6 Photo 7Il y a une grille noire située à l'arrière de l'appareil. Ceci est l'arrivée d'air des ventilateurs. Ne jamais boucher cette grille et nettoyez-la régulièrement. Si le volume de fumée est trop bas, la machine se met à faire du bruit lors du fonctionnement ou la fumée ne se répand pas correctement. Eteignez l'appareil immédiatement et vérifiez le niveau du liquide, ou bien, le fusible externe, le branchement de la télécommande ou l'alimentation générale. Si aucun de ces éléments posent problème, rebranchez la machine. Si la machine ne fonctionne toujours pas correctement, vérifiez si le tuyau relié au réservoir du liquide n'est pas bloqué et s'il n'y a pas de liquide qui coule. Si le problème persiste, ne continuez pas à faire fonctionner la machine pour ne pas l'endommager davantage. Eteignez la machine et laissez-la refroidir. Contactez votre revendeur. Ne pas réparer l'appareil par vos propres moyens. La caractéristique de la DNG-200 est d'avoir de la fumée se répandant au ras du sol. Après une utilisation prolongée, le sol se recouvre d'humidité et devient très glissant. Nous vous recommandons de faire très attention aux objets alentours ainsi qu'à la sécurité des personnes. La DNG-200 est une machine à fumée lourde qui n'utilise pas de glace. Ainsi, c'est écologique et sûre! Cependant, la fumée peut être facilement transportée avec le vent. Nous vous recommandons de faire attention si vous utilisez des ventilateurs ou la climatisation. -Informations complémentaires Nous vous recommandons de nettoyer régulièrement votre machine DNG-200. Ceci permet de prolonger la durée de vie des pièces et de la machine en général et d'éviter des réparations trop coûteuses. Ne jamais mélanger le liquide avec tout autre produit. Refermez correctement le bouchon du réservoir ainsi que le bouton du bidon. Avant de ranger l'appareil, pour une longue durée sans utilisation, nous vous recommandons de le nettoyer et de vider le réservoir du liquide. Enlevez et ranger le tuyau de fumée et le cordon d'alimentation. Rangez la machine, tous les autres éléments peuvent être stockés dans le bac situé à l'avant de la machine. Nous vous conseillons de faire fonctionner la machine 1 fois par mois pour éviter toute humidité dans l'appareil. Nous vous recommandons de ranger la DNG-200 dans un endroit aéré. -Maintenance of the Machine DNG-200

Français Mode d'emploi-Caractéristiques Techniques Alimentation 100~120 V AC, 50~60 Hz 220~240 V AC, 50~60 Hz Consommation (compresseur) 750 W 600 W Réfrigérant 1,75 lb R-404A, R-404A, 1,75 lb Courant moyen 6,7 A 3,2 A Courant au démarrage 61 A 21 A Capacité 3.200 BTU (3.376.000 J)/heure 2.745 BTU (2.895.975 J)/h. Coupe circuit compresseur 15 A, 250 V 10 A, 250 V Corps de chauffe 1450 W 2500 W Débit 350 m³/min. Préchauffage 24 min. 12 min. Coupe circuit DNG 200 15 A, 250V 15 A, 250V Capacité réservoir 10 litres 10 litres Consommation liquide 11 min/litre (sortie max) 11 min/litre (sortie max) Contrôleur inclus D-20 (contrôleur timer avec écran LCD, câble á 2 m) Accessoire inclus Tuyau fumée 3m Poids 120 kg Dimensions (lxLxh) 780 x 608 x 686 (mm) Liquide Antari FLR (Light Fog Liquid) Nombre de canaux DMX Nombre de canaux DMX

Information supplémentaire Unité autonome pas de CO²/glaces seches nécessaire Installation sur sol (4 roues) 350 m³/min. DNG-200 Mode d'emploi

Français -Configuration de la connexion DMX La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches. Contact Fonction

3Le DNG-200 comport un système DMX512. Pour connecter un contrôleur DMX, les raccords XLR 3 pôles et XLR 5 pôles se trouvent au derrière d'appareil. L'appareil a un canal de control pour le réglage de la sortie émission de fumée. Le canal varie entre les valeurs DMX 0 à 255. Après avoir connecté un contrôleur DMX, les fonctions Timer comme la durée de fumée et intervalle peuvent être programmés par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux. L'appareil ne peut plus controllé grâce au contrôl D-20. Il ne fonctionnera pas quand la machine est en mode DMX. En utilisant le protocol DMX, les machines de fumée, les effets lumineux, et les autres appareils des effets speciaux peuvent être connectés entre eux et controllés facilement. Entre les valeurs 0 et 31, la machine n'a pas de volume de fumée suffisant et est en arrêt. Entre les valeurs 31 et 126, la machine fonctionne avec un débit de fumée minimal (35 %). Entre les valeurs 127 et 191, la machine fonctionne avec un débit de fumée médium (52

192 - 255 = dégagement maximal de fumée (60 %)

127 - 191 = dégagement médium de fumée (52 %)

32 - 126 = dégagement minimal de fumée (35 %)

0 - 31 = arrêt (aucun dégagement de fumée)

Après l'utilisation de la machine, attendez 15 minutes avant d'éteindre la machine. Ne jamais allumer et éteindre la machine en continu. Vous devez laisser au minimum 1 minute entre chaque opération. Assurez-vous que la machine soit dans un endroit bien aéré. Ne jamais placer 2 ou plus de 2 machines côte à côte afin de préserver la bonne ventilation de la pièce. Ne jamais faire fonctionner la DNG-200 au soleil. Il est vivement recommandé de ne pas faire fonctionner la machine plus de 20 minutes en continu (expulsion de fumée). Une sur-utilisation pourrait entraîner une baisse d'efficacité et de durée de vie du compresseur. Gardez soigneusement ces instructions. -Fonctionnement DNG-200
