MODE D'EMPLOI IP-1500 Antari

Antari IP-1500 Machine à Fumée Mode d'emploi

Nous vous remercions d'avoir choisi l'Antari IP-1500 machine à fumée protégé contre les éclaboussures. Cette machine est conçue pour des applications au dehors. La classe de protection est IP 53. Le couvercle de cette machine est fabriqué d'acier inoxydable pour une protection l'eau en pluie. La machine est très ergonomique et facile à maintenir.

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

ATTENTION

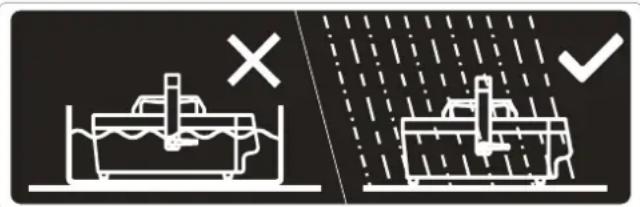

Cette machine est protégée contre l'eau en pluie.

L'immersion dans l'eau peut endommager la machine.

Risques d'Electrocution

- Cette machine est conçue pour des applications au-dedans et au dehors. Avant la première mise en marche, assurez-vous qu'un disjoncteur à courant de défaut (RCD) est installé.

◆ Utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte.
♦ Mettre la machine hors de service quand vous n'utilisez pas la machine.

Danger d'Incendie

• A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur autorisé. S'il vous plaît, n'essayez pas de démonter le boîtier ou faire des modifications; sinon danger d'endommager l'appareil ou d'incendie.
• L'usage de cet appareil n'est prévu que pour les adultes. Installez-le hors de portée des enfants. Ne jamais faire marcher sans surveillance.
• Le bec de la machine devient très chaud (200° C) pendant son fonctionnement. Faites marchez la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vide. Pour garantir une aération suffisante, laissez un espace libre de 50 cm tout autour de l'appareil.
• Ne jamais mélanger des liquides inflammables gazeux ou huileux avec le liquide à fumée.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG Heavy Fog Liquid ou FLR Light Fog Liquid ou liquides recommandée par votre revendeur. S'il vous plaît, n'utilisez pas d'autres liquides. Ceux-ci pourraient mener à l'usure des parts à l'intérieur de la machine.
• Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.
• Si votre machine à fumée d'Antari ne devait plus fonctionner correctement, éteignez-le immédiatement. Videz complètement le réservoir, emballez le soigneusement (au mieux dans son emballage d'origine) et l'envoyez-le à votre revendeur Antari. Faites attention à ce que le réservoir soit toujours complètement vidé avant d'envoyer ou transporter l'appareil.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'Antari.

• Déballage & Inspection

Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari. Avant de mettre votre machine à fumée Antari en service, assurez-vous qu'elle n'ait subi aucun dommage évident pendant le transport. Dans le cas où le boîtier ou le câble de l'appareil seraient endommagés, ne branchez pas l'appareil et n'essayez pas de l'utiliser sans avoir obtenu l'assistance de votre revendeur Antari.

Assurez-vous que le carton d'expédition contient le articles suivants:

1. IP-1500 machine à fumée avec bras
2. Câble d'alimentation d'extérieur, à 2 mètres
3. Tuyau de liquide avec filtre
4. W-1 Contrôleur sans fil
5. Lyre de fixation avec vis
6. Mode d'emploi

Assemblage

1. Enlevez tous les matériaux d'emballage. Assurez vous d'avoir enlevé toute la mousse et le rembourrage en plastique.
2. Placez la machine à fumée sur une surface plane et assurez-vous que pas des objets, d'eau ou de poussière peut entrer dans les orifices sous-dessus de la machine. Dévissez le entrée d'liquide, connectez la vis avec le tuyau d'liquide et insérez le tuyau, après vissez la vis. Assurez-vous qu'ils sont proprement connectés.

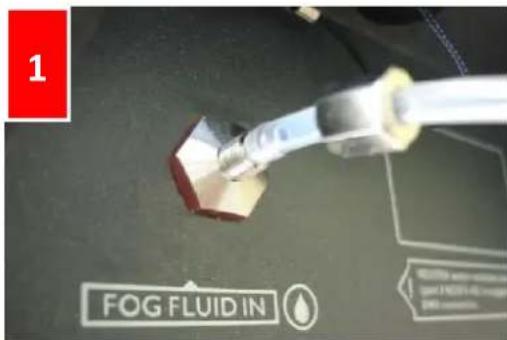

1 FOG FLUID IN

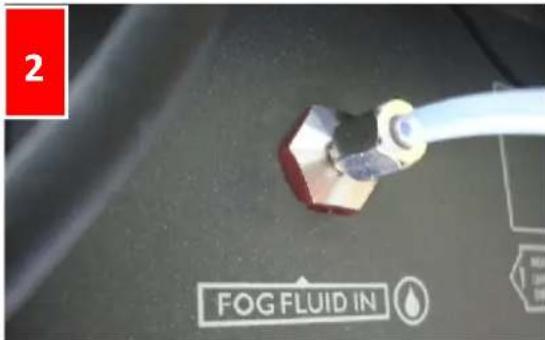

2 FOG FLUID IN

Mise en Marche

Antari IP-1500 TIMER VOLUME

1. Branchez la fiche d'alimentation dans une prise de courant avec terre. Cette machine est concue pour des applications au-dedans et au dehors. Assurez-vous que la prise de secteur et protegé contre l'eau.

2. Insérez le tuyau de liquide dans le réservoir et placez le réservoir sur une surface plane.

3. La machine ne dispose pas d'un interrupteur secteur. Quand brancher la machine au secteur, la machine commence à chauffer et l'écran LCD indique "Antari IP-1500" suivie par "Wireless Setup" (Setup sans fil). Sur les 15 secondes suivantes, la machine est en mode sans fil pour enregistrer des télécommande sans fil. Il est possible d'enregistrer jusqu'à 5 télécommandes avec la machine durant cette période. Il est également possible d'utiliser une télécommande pour contrôler des machines illimitée en même temps. Veuillez mettre les machines en service au même moment et enregistrer la télécommande. Quand vous ne enregistrez pas d'une télécommande quand la machine est mis en service, la mémoire du récepteur contient l'opération avant.

Pour enregistrer une télécommande, appuyez sur la bouton A ou B. Maintenez toujours la télécommande dans la direction du capteur sous l'écran. Quand le mode de enregistrement commence, il y a un bip et l'écran clignote. Depuis de 15 secondes, la machine quitte le mode sans fil et l'écran indique "Wireless Setup OK". Maintenant, il n'est plus possible d'ajouter plus de télécommandes. Ensuite, la machine commence à chauffer et l'écran indique "Warming Up".

1. Le temps de chauffage prend environ 9,5 minutes. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée. Quand le chauffage est terminé, l'écran indique "Ready To Fog" et de plus "W" pour Wireless (sans fil) quand cette fonction est activé. Quand utiliser la machine la première fois, pressez et mainenez le

bouton VOLUME sur le panneau de contrôle pour de temps continue pour avoir un volume d'émission maximal et pour remplisser le tuyeau de liquide avec de liquide

du reservoir. Après avoir atteindre 100% emission, pressez le bouton VOLUME autre fois pour arreter l'émission de fumée. Il est très important de répiter cette procedure quand la première fois après le transport ou remplissement de liquide.

Opération

Le panneau de contrôle intégré est équipe d'un écran LCD qui affiche les différentes étapes du fonctionnement de la machine. Le panneau de contrôle permet de régler les fonctions de la machine en ajustant la durée de la fumée, l'intervalle, la quantité ainsi que la configuration DMX et la fonction sans fil. Il y a quatre boutons sur le panneau de contrôle. L'écran LCD des paramètres d'utilisation sont automatiquement munis d'une mémoire constante qui permet à la machine de ne perdre aucun réglage des fonctions lorsqu'elle est éteinte.

Buttons de contrôle :

TIMER

Function / Up /

VOLUME

Down / Stop

Quand la temps de chauffage est terminé il y a beaucoup de liquide, l'écran indique "Ready To Fog W" et émission de fumée est possible. Vous pouvez enregistrer vos réglages à l'aide de la panneau de contrôle.

1. Réglage de menu avec le bouton FUNCTION

Réglage de l'intervalle pour le fonctionnement timer

Appuyez sur le bouton

FUNCTION jusqu'à l'écran indique "Interval Set" [réglage

UP et

VOLUME

DOWN pour ajuster les

de l'intervalle]. Utilisez les boutonSTIMER UP et VOLUME DOWN pour ajuster les intervalles entre les dégagements individuels de fumée pour le fonctionnement timer (plage de réglage : 1 à 200 secondes).

Réglage de la durée pour fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Duration

Set" [réglage de la durée]. Utilisez les boutons TIMER UP et VOLUME DOWN pour ajuster la durée de chaque dégagement de fumée entre 1 à 200 secondes.

Réglage de la volume de fumée pour le fonctionnement timer

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Timer Out" [réglage du

volume de fumée]. Utilisez les boutons UP et DOWN pour ajuster le volume de fumée pour le fonctionnement timer entre 1 % à 100 %.

Réglage de la volume de fumée pour le fonctionnement continu

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Volume

Output" [réglage du volume de fumée]. Utilisez les boutonstimer UP et VOLUME DOWN pour ajuster le volume de fumée pour le fonctionnement continu entre 1 % à 100 %.

Réglage de l'adresse DMX512

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "DMX

Address" [Réglage de l'adresse DMX512]. Utilisez les boutons TIMER UP et VOLUME

DOWN pour régler l'adresse DMX de l'appareil. Veuillez vous référer au chapitre sur la configuration DMX512.

Mettant la fonction sans fil en/hors marche

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Wireless On" [sans fil en marche]. Utilisez les boutons TIMER UP et VOLUME DOWN pour désactiver la fonction sans fil (indication "Wireless Off") et pour réactiver la fonction (indication "Wireless On").

2. Fonctionnement continu

Pour activer le mode continu, appuyez sur la touche VOLUME. L'écran indique "Volume" et la valeur ajustée au menu "Volume Output" [réglage du volume de

fumée]. Pour désactiver le débit de fumée, appuyez sur le bouton VOLUME autre fois.

3. Fonctionnement Timer

En mode Timer, l'appareil dégage automatiquement de la fumée. Les intervalles, la durée et le volume de fumée dépend des paramètres individuels du menu. Pour

activer le mode Timer, appuyez sur la touché TIMER. L'affichage montre alors l'intervalle ajusté et l'appareil compte les secondes à partir de 0. Pour désactiver le

mode Timer, appuyez sur le bouton TIMER autre fois.

4. Mode veille

Appuyez sur le bouton FUNCTION jusqu'à l'écran indique "Hibernate

Mode" [mode veille]. Utilisez les boutons TIMER UP et VOLUME DOWN pour désactiver le mode veille (indication "Hibernate Mode Off") et pour réactiver le mode (indication "Hibernate Mode On"). Le mode veille est un état d'économie d'énergie qui permet la

machines'arrête automatiquement, si elle ne reçoit aucun signal DMX. Lorsqu'un signal DMX est présent, la machine se remet en marche.

W-1 Télécommande sans fil

Avec la télécommande, il est possible de débiter de fumée dedans un rayon d'action de 50 mètres.

Pour dégager la fumée, appuyez sur la bouton A. Le bouton A a la même fonction comme

le bouton VOLUME VOLUME sur le panneau de contrôle. Ca signifique que le volume de fumée dépend de l'ajustement sous l'entrée de menu "Volume Ouput" [réglage du volume de fumée]. L'écran indique "Volume" et la valeur ajustée. Comme contrôle additionnel, la LED et allumée.

Pour désactiver le débit de fumée, appuyez sur la bouton B.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 pin XLR

1 3 2

1 2 3 4 5

5 pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

Réglages DMX512

Le machine possède un système DMX512. Pour connecter un contrôleur DMX, le raccord XLR 5 pôles se trouvent au derrière du chaque appareil. L'appareil a un canal de contrôle pour le réglage de la débit de fumée. La canal varie entre les valeurs DMX 0 à 255. Après avoir connecté un contrôleur DMX, les fonctions Timer comme la durée de fumée et intervalle peuvent être programmés par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux. En mode DMX, l'appareil ne peut plus contrôlé grâce au panneau de contrôle intégré ou la télécommande sans fil W-1. En utilisant le protocole DMX, les machines de fumée, les effets lumineux, et les autres appareils des effets spéciaux peuvent être connectés entre eux et contrôles facilement.

Valeur DMX	Fonction
0~5	arrêt (aucun dégagement de fumée)
6~249	réglage de débit (5-95 % débit)
250~255	dégagement maximal de fumée (100 %)

Remarque

1. Cette machine est concue pour des applications au dehors. Mettre la machine hors de service quand vous n'utilisez pas la machine. Toujours assurez-vous que pas des objets,

d'eau ou de poussière peut entrer dans les orifices sous-dessus de la machine.

1. Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG ou FLR ou liquides recommandée par votre revendeur.

Caractéristiques Techniques

Modèle	IP-1500
Alimentation	AC 100~120 V, 50/60 Hz ou AC 220~240 V, 50/60 Hz
Puissance de rendement	1500 W
Volume d'émission	566 m3/min.
Consommation de liquide	11 min./litre (100 % débit)
Poids	13,5 kg
Dimensions (LxlxH)	355 x 249 x 147 mm
Temps de chauffage	10 min.
Contrôleur sans fil	W-1

Lisez et gardez ces instructions.
