用户手册 IP-1500 Antari

感謝您選擇 Antari IP-1500 防潑水型煙霧機，此機型非常適合於戶外使用，IP 系數 53，機器外殼由堅固的不鏽鋼製成，除了完全保護機器並防潑水外，在潮濕的天候下，也能強而有力的輸出非常乾燥的煙霧，使用上更增加了人性化及容易操控的優點。

在開始使用之前，我們建議先仔細閱讀說明書，依照使用說明書中的說明，讓您在使用機器時非常安全，輕易的達到最滿意的煙霧效果，並可讓機器的使用壽命更為延長。

特别注意

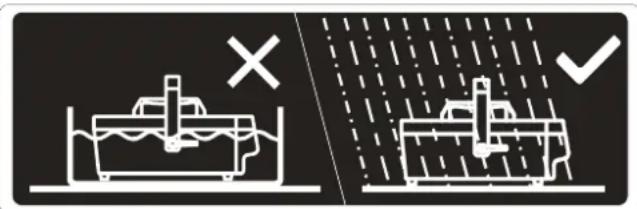

本機器為防潑水設計，可於戶外風雨中，潮濕環境下運作，

但切不可將機器置於水槽中或排水不良易積水的低窪處。

■ 本機器於室內外均可使用，使用時請在線路中安裝有接地型漏電斷路器。
■ 使用前請小心判定電壓及伏特數，各種電壓規格都應配合接地型插座使用。
■ 機器不使用時請拔掉電源插頭，以關閉機器。

避免燃燒的安全使用方式:

■ 機器內部並無一般使用者可變動之結構，請勿任意拆解及做任何機器的更改，否則可能造成起火的危險！
■ 機器僅限成人使用，安裝煙霧機之地點應避免兒童觸及處，請於用畢時請移除電源。
■ 當機器運轉時，噴嘴部分溫度高達 200 度，請將煙霧機放置於通風良好的地方，為確保適度通風，機器的上方及周圍請預留 50cm 空間。
■ 清潔、維修及收納機器時，請先確認機器已經完全冷卻。
本機器為機身與油桶分離式設計，使用時除原廠煙霧油外，請勿將任何可燃性液體(例如油脂、瓦斯、香水)，放置於煙霧油桶中，並請使用前詳細閱讀說明書。
■ 請使用代理商所推薦的 Antari 高品質 FLG 濃煙霧油或 FLR 淡煙霧油。
■ 若您的 IP-1500 機器有任何不當運轉情況時，請即刻停止使用，機器冷卻後仔細包好本產品（建議以原包裝）送至代理商或經銷商處維修。

建議: 在使用本機之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示.

拆除包裝及檢視機器

請打開包裝確認機器運作的所有設備齊全(請參考配置圖)，並檢查是否有任何在運送過程中造成的損傷，如果有發現損壞，請勿插電使用，並請立即向 Antari 經銷商聯絡。

機器出廠時應包含以下物件：

1. IP1500 機器含把手一部
2. 戶外用專業電源線一條 2 米
3. 透明 PU 油管含過濾器

4. 無線遙控器一個

5. 吊架及螺絲包一套

6. 使用說明書一本

安裝機器

1. 拆開包裝，小心的移除所有的 PE 和塑膠袋。
2. 將煙霧機平放至一個平坦的位置，並確認機器底部的進氣口沒有任何雜物積水或塵土。

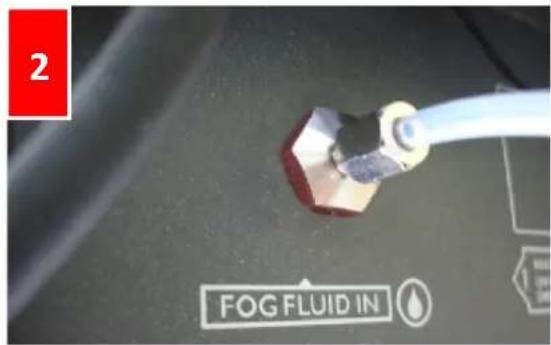

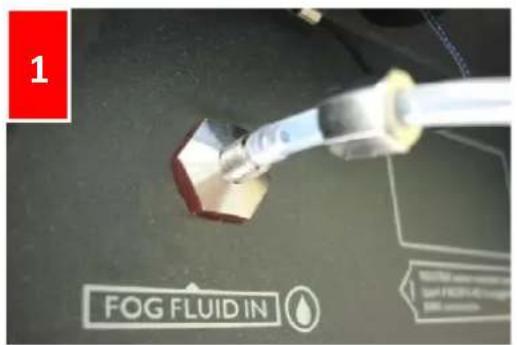

3. 將機器進油口上的螺帽旋開，套進 PU 管，再將 PU 管的插入進油口，並旋緊螺帽，使其牢固連結。(如下頁圖示)

1 FOG FLUID IN

2 FOG FLUID IN

操作機器

Antari IP-1500 TIMÉR VOLUME

1. 將電源線接至有接地及漏電斷路器的插座，本機器為戶外用機，請注意插座的防水性。
2. 並將油管含過濾器的另一端插入一個煙霧油桶內，並注意煙霧油桶放置的的位置水平。
3. 此機器不設有其他電源開關，當機器電源線連接插座後，機器即顯示 “Antari IP-1500” 然後顯示 “Wireless Setup” 此時如需使用無線控制系統，請將 W-1 遙控器上的 A 或 B 按鍵任擇其一對準螢幕下方的接收器，進行無線對頻程序，在準確到相互頻率時，機

器會出現“嗶”聲，螢幕也會閃動一次，在15秒後LCD螢幕上會出現“Wireless Setup OK”並開始加熱，此時液晶螢幕上會顯示“Warming Up”。

如果在使用時不需要無線控制系統，而是以連結 DMX 或手動模式操作，請忽略此對頻程序，15 秒後，機器會自動出現 “Wireless Setup OK” 表示無原功能正常並開始加熱，此時液晶螢幕上會顯示 “Warming Up”。

請注意：對過頻率的無線控制器，將會被自動記憶在機器內，下次使用時不用重新對頻，一部機器最多能同時紀錄 5 組控制器頻率，如果有控制器更換，遺失或增加時需要重新設定頻率，機器會將先前所有記憶一次清除，再重新紀錄新對頻的控制器。

W-1 遥控器

1. IP-1500 煙霧機加熱時間約需要 9.5 分鐘，加熱其間液晶螢幕會顯示“Warming up”，當機器加熱完成後，液晶螢幕會顯示“Ready To Fogger W” 5 秒後螢幕會顯示煙霧油的吸取狀況，IP-1500 為的煙霧油桶為外接式機型，所配置之油管較長，初使用機器時，油管中有空氣，機器感受不到煙霧油，螢幕會顯示“Empty Fluid” 此時需要按壓（下）機器會自動強制將煙油抽至機器，抽油的期間馬達會發出連續 Bo Bo Bo 聲，此乃 Pump 的正常反應，感應到煙霧油前，機器會一直重複在“Ready to Fogger W”及“Empty Fluid”之間提示。

控制器的操作

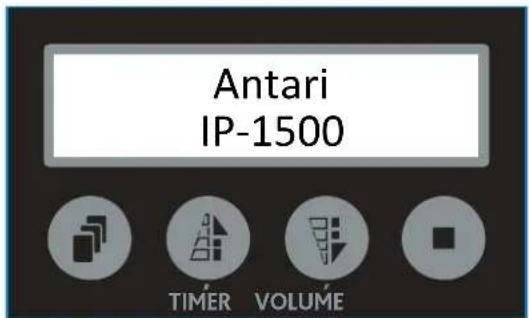

控制面板的操作說明

Antari IP-1500 的控制面板上共有 4 個按鍵，分別是

TIMER

VOLUME

(功能鍵) /

(上鍵)

/ (下鍵)

(停止鍵)

使用者可以隨使用需求設並以下功能：

當機器預熱完成，並確認煙霧油已正常輸送到機器，螢幕會顯示“Ready to Fog W”

( W 意指此時無線控制系統是開啟的 )

1. 按壓 (功能) 一次，螢幕會出現 “Interveal Set Sec”

請依照使用需求按壓上下鍵輸入間距，間距為 1\~200 Sec 之間（此功能將在 Timer 模式下進行運作）

1. 按壓 (功能) 兩次，螢幕會出現“Duration Set Sec” 請依照使用需求按壓 TIMER (上)

VOLUME

TIMER

1. 按壓 (功能) 三次，螢幕會出現“Timer Output Set Sec” 請依照使用需求按壓 TIMER

(上) VOLUME (下)鍵輸入在 Timer 模式下, 所需求煙霧輸出量, 輸出量在 1\~100% 之間 (此功能將在 Timer 模式下進行運作)

1. 按壓 (功能) 四次，螢幕會出現“Volume Output Set Sec”，請依照使用需求按壓

TIMER (上) VOLUME (下) 鍵輸入在 Volume 模式下，所需求煙霧輸出量，輸出量在 1\~100% 之間（此功能將在 Volume 模式下，只需輸出量不需要煙霧輸出間距和輸出時間下進行運作）

1. 按壓

VOLUME

(下) 鍵輸入 DMX 位址，範圍在 1\~512 之間

請注意！當機器連接 DMX 系統時，機器將依照 DMX 控台指令，不支援機器面板的控制器或無線控制的操作。

1. 按壓

壓 VOLUME (下) 鍵上關閉此功能，此時螢幕會顯示“Wireless Off”，在這個模式下 W-1 控制器將無法操控此機器，如欲恢復此功能，只需回到該選項，按壓 (山東) 鍵，就能將系統重新開啟。

1. 在控制面板上所有的功能鍵都設定完成後，按壓

果需結束選項，也能經由 (停止) 跳出畫面，回到“Ready to Fog W”。

1. 休眠模式

TIMER

VOLUME

按 (功能) 按鈕，直到液晶屏幕顯示“休眠模式”功能。使用 TIMER (上) VOLUME (下) 鍵設定將“休眠模式”的“ON”(開啟)或“OFF”(關閉)。休眠模式是一項在 DMX 工作模式下節電功能，會在 DMX 信號停止時自動關閉機器，一旦 DMX 信號再次被檢測到時，機器會自動恢復啟動。

請注意

IP-1500 為戶外用機，當機器不須要工作時，請立即拔除電源線，使用機器時，請事先確認底部散熱口無任何雜物或積水。

機器規格說明

型號	IP-1500
電源	AC 100 ~ 120V / 50~60 hzAC 220~240V / 50~60 Hz
功率(瓦數)	1,500 W
輸出煙霧量(立方英呎/每分鐘)	20000 cu.ft/ min
耗油量(M in /liter)	11 min / liter (100% Output)
重量(K g)	13.5 Kg
尺寸(mm)	L355 x W249 x H147 (mm)
隨機附控制器	W-1
首次加熱時間(M in)	10 min

DMX 連接 PIN 的接點說明

本機提供 3 Pin 或 5 PIN XLR 的 DMX 連接。下方為 Pin 的接點說明：

3 pin XLR

1 3 2

1 2 3 4 5

5 pin XLR

PIN	接點說明
1	接地
2	數據-
3	數據+

IP-1500 機型已經內鍵有 DMX 的功能，使用一個控制頻道，每一個頻道的輸出量數值在 0\~255 之間。使用時請將防水保護蓋拉開，連結 DMX 控台後，有關於動作的時間、噴煙量的大小及噴煙量的間距都由 DMX 控台控制，使用相同的系統您可以輕易的連結煙霧機、燈光、其他的特效機器做全系統的演出。

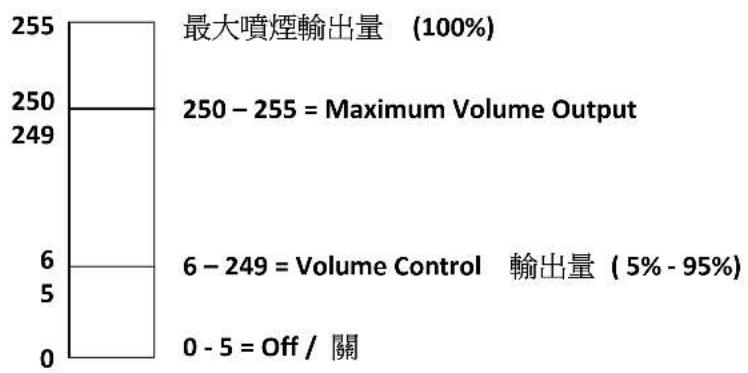

頻道說明

如果頻道 A 的設定數值在 0\~5 之間，這台機器將無法有足夠的輸出量運作。

煙霧輸出量的設定數值在 6 到 249 之間，機器能啟動的最小的輸出量從 6% 開始，在達到 249 時，煙霧輸出量會提升到接近最大 95%，隨著 DMX 值的升高煙霧輸出量也會隨之增強。

當頻道 A 的數值從 250 到 255 時，煙霧機將運轉輸出最大的 100% 輸出量。

附註：此機器有記憶功能，能自動記憶輸入在機器中的位址，在下次開機或連結DMX後，能重複繼續使用，直到清除或重新設定為止。

請妥善保存此份操作說明書

Antari FOG MACHINE
