| 产品类型 | 烟雾机（效果） |
| 品牌 | 安特丽 |
| 型号 | F-1 Fazer |
| 尺寸（长x宽x高） | 618 x 275 x 327 毫米 |
| 重量 | 14.1 公斤 |
| 电源 | AC 100-120V 或 220-240V，50/60 Hz |
| 功率 | 800 瓦 |
| 加热时间 | 约4分钟 |
| 液体消耗 | 8.5 毫升/分钟 |
| 油箱容量 | 2.4 升 |
| 最大运行时间 | 最大流量下4.5小时 |
| 兼容液体 | 安特丽 FLG 重雾烟油（水性） |
| 使用环境温度 | 0°C 至 40°C |
| 控制方式 | DMX（2通道），定时，手动，无线（可选），W-DMX（可选） |
| DMX 接口 | XLR 3针和5针 |
| 电源连接 | Neutrik PowerCon |
| 可选配件 | WTR-10（无线遥控器），W-DMX-PCBR（W-DMX套件） |
| 推荐清洁 | 定期使用蒸馏水，使用高品质安特丽烟油 |
| 安全 | 防潮保护，接地插头，通风空间50厘米，自动清洗关机 |
| 保修 | 联系安特丽经销商 |
常见问题 - F-1 Fazer Antari
用户关于以下问题的提问 F-1 Fazer Antari
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 效果机 免费PDF格式！查找您的手册 F-1 Fazer - Antari 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 F-1 Fazer 品牌 Antari.
用户手册 F-1 Fazer Antari
在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安裝並使用機器，且會說明機器上所有標示的標籤所代表的意義。
如果您有任何使用上的問題，請聯繫當地的Antari經銷商尋求清楚的說明與協助。
- 保持機器乾燥。
- 請配合接地型插座，以避免觸電的危險。
- 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。
- 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。
本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或溢出，請勿連接機器與AC電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請立即拔除插頭，並聯繫當地的Antari代理商。 - 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，未經授權的技術人員，可能導致機器故障或水久損壞。
- 機器限成人操作，請勿在無人值守時讓機器運作。
- 在通風良好的地方安裝使用機器，機器周邊至少應保留50公分的空間。
- 請勿添加任何易燃物品進入機器。
- 操作機器時請確認周邊沒有任何易燃的材料。
- 為確保機器的使用壽命，請使用 Antari 的 FLG 水性煙霧油。使用其他煙霧油可能會導致電熱管阻塞，機器故障及保固無效。
如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷商。 - 運送機器以前，請確認機器的油箱已經完全清空。
- 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。
包装内容
在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。
内容包括:
F-1 煙霧機 1 台
電源線 1 條
使用說明書 1 本

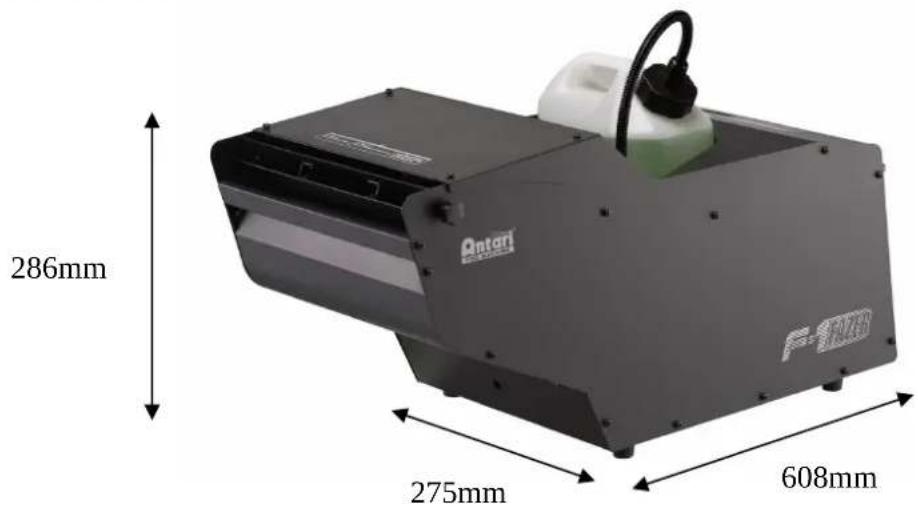

機器尺寸
選配 W-1 無線控制模組: WTR-10
選配 W-DMX 控制模組: W-DMX-PCBR
設定安裝
步驟 1：將機器平放於平坦的表面，機器周圍至少應保留 50 公分的空間。
步驟 2: 將 FLG 水性煙霧油注入機器所附的油桶。
步驟 3: 將機器連接電源。連接之前，確認機器背後技術標籤上所標示要求功率，與電源相符。
請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。
步驟 4:啟動機器電源，使機器開始加熱。溫機到工作溫度約需時 4.5 分鐘。一旦機器到達工作溫度，LCD 控制面板會顯示"Ready to Faze"。表是機器已經準備好並進行操作。
步驟 5: 若欲開始輸出煙霧，請按下控制面板上的[VOLUME]。
步驟 6: 需關閉本機時，請按住[STOP]約3秒，機器會自動進入清潔機制，待清潔完成後，機器會自動關閉。
操作

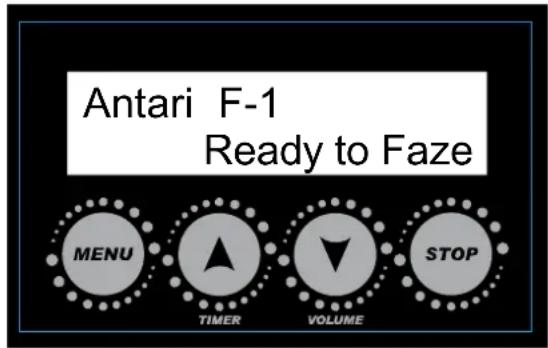

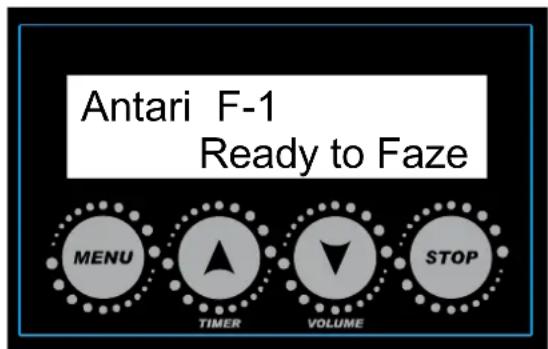

控制面板操作
使用機器所搭載的數位控制面板進行操作。
| 按鍵 | 功能 |
| [MENU] | 瀏覽設定清單 |
| [UP]/[TIMER] | 增加/啟動 定時功能 |
[DOWN]/[VOLUME] 減少/啟動 輸出量功能
[STOP] 關閉 定時/輸出量功能
或是 選取並記憶設定
按住 3 秒啟動自動清潔模式，關閉機器
只有當選配的無線控制模組或 W-DMX 控制模組安裝在機器上時，才會出現無線控制及 W-DMX 的操作清單。
Interval Set 設定每次煙霧輸出間隔，範圍是 5 至 200 秒。 XXX Sec
Duration Set 設定每次煙霧輸出時間，範圍是 1 至 200 秒。 XXX Sec
Timer Output 設定定時模式下的煙霧輸出量，範圍是 1 至 100 %。 XXX %
Volume Output XXX % 設定輸出量模式下的煙霧輸出量，範圍是 1 至 100 %。
Fan Speed XXX % 設定風扇轉速，範圍是 20 至 100%。
DMX-512 Address: XXX 設定 DMX/W-DMX 位址從 1 至 511
Wireless XX 開啟/關閉 無線控制功能
Air Pump Sensor XX 開啟/關閉 空氣幫浦偵測功能
本機可提 3 pin 或 5 pin XLR 的 DMX 連接選擇，以下為 Pin 的接點說明：
3 Pin XLR
5 Pin XLR
| Pin | 功能 |
| 1 | 接地 |
| 2 | 數據- |
| 3 | 數據+ |
DMX 操作

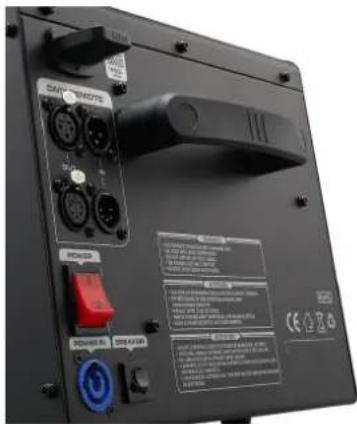

建立 DMX 連接 - 將機器連接到 DMX 控制器或 DMX 鏈中的機器之一。本機採用的 DMX 連接座是 3-pin 或 5-pin 連接座，該連接座位於機器的正面。
DMX 通道功能
| 通道模式 | 通道 | 數據 | 功能 |
| 2 | 1 | 0-4 | 停止噴煙 |
| 5-255 | 煙霧輸出量 1-100% | ||
| 2 | 0-4 | 風扇轉速 20% | |
| 5-255 | 風扇轉速 21-100% | ||
| 1 | 1 | 0-4 | 停止噴煙風扇轉速 100% |
| 5-255 | 煙霧輸出量 1-100%風扇轉速 100% | ||
| 同步模式(Sync) | 1 | 0-4 | 停止噴煙風扇轉速 20% |
| 5-255 | 煙霧輸出量 1-100%風扇轉速 21-100% |
W-DMX 連接狀態 (選配)
| LCD螢幕上所顯示的符號 | W-DMX 連結狀態 |
| ● | 無線發射器已對頻,接收到DMX訊號 |
| ◎ | 無線發射器已對頻,但沒有DMX訊號 |
| ⊙ | 無線發射器連接遺失/正在與發射器連接 |
| ○ | 沒有對頻任何無線發射器 |
Antari F-1 無線控制器操作說明 (選配)
選配的無線控制器操控系統包含一個 W-1 發射器以及一個接收器，接收器安裝在機器後板上，請勿嘗試將它拔除。

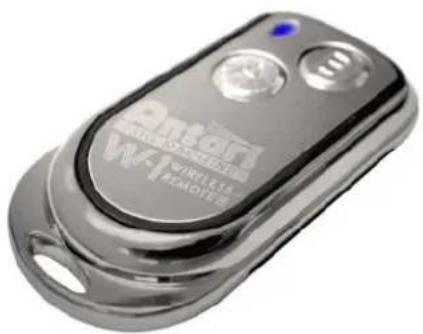

\*W-1 發射器
- 發射器：使用 DC 12V 電池
- 接收距離：50 公尺的開放空間（無障礙物）
- W-1 無線發射器配有兩個按鈕，可用 A 鍵啟動噴煙，按 B 鍵停止煙霧輸出。
如果無線控制功能已搭配，無線接收器在經過測試之後，會固定在每台機器上，請勿嘗試將
它拔除。
欲啟動或關閉無線控制功能，按住 [Menu] 直到 LCD 控制面板顯示 “Wireless”. 接著利用
▲ [Up] 或 ▼ [Down]來啟動或關閉無線控制模式。
注意事項:
10.一旦啟動無線遙控模式，LCD螢幕會顯示"W"。
11.一旦啟動無線遙控模式，每次機器啟動時，LCD螢幕會顯示"Wireless Detect …"。此時可以動新設定新的控制器。請注意，當新的控制器與機器對頻時，先前完成設定的控制器會被洗掉。
12.一台機器可以被5個發射器控制，而一個發射器可以與無限數量的接收器對頻。
W-1 發射器對頻步驟
發射器須與接收器對頻。每個接收器可以和5個發射器對頻。請按以下步驟進行對頻。
步驟 1：將機器開機，並將選單中的無線控制選項設為開啟。
步驟 2: 將機器關機並重新開機。
步驟 3: 待機器 LCD 螢幕顯示“Wireless Detecting”
步驟 4: 按下發射器上的[A]鍵完成對頻。
可以同時用多個發射器一起對頻。當新的控制器與機器對頻時，先前完成設定的控制器會被洗掉。
W-DMX 控制操作說明 (選配)
* 只有當 W-DMX 無線控制模組安裝在 F-1 時，方可操作此功能。
W-DMX Power
XX
開啟/關閉 W-DMX 功能
W-DMX Reset
XXX
切斷與 W-DMX 發射器的連結
* 如何將 W-DMX 控制模組安裝至 F-1


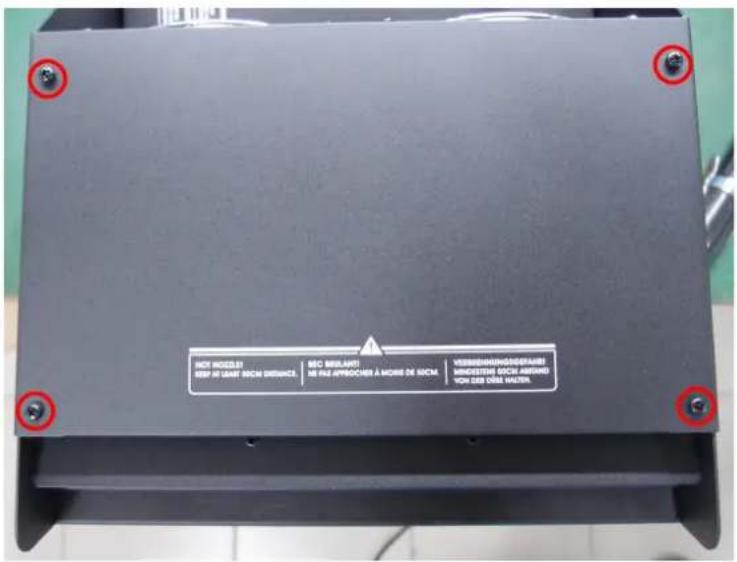

NOT NOODER OFF AT LEAV SECAM DISTANCE. | SEC MILANT NO PE APPROACHÉ A MOISE DE SECAM. | VERSIENHAGGOSERTABLI MINISTESE SECAM ANTIRIO VON DES DES HAUTEN.步驟 1. 拆下 F-1 機器上方的四個螺絲。


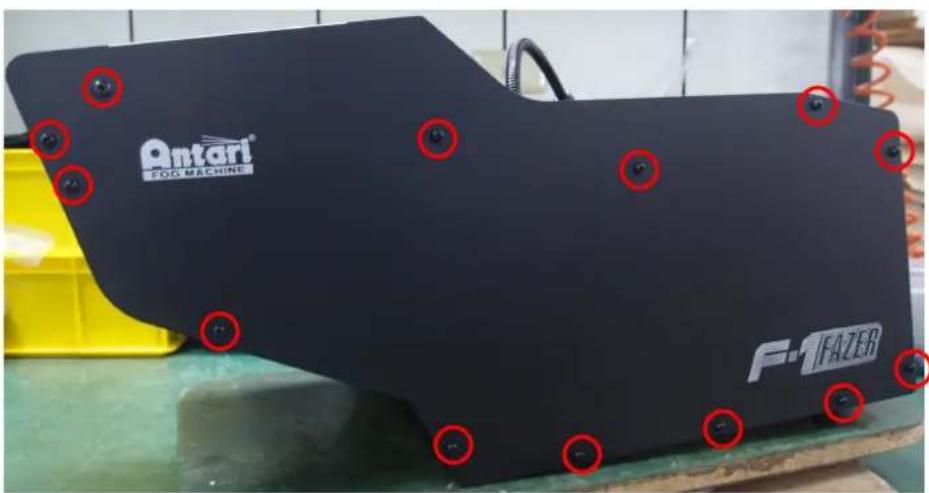

Antari FOG MACHINE F-FAZER步驟 2. 拆下 F-1 機器側面的 13 個螺絲。

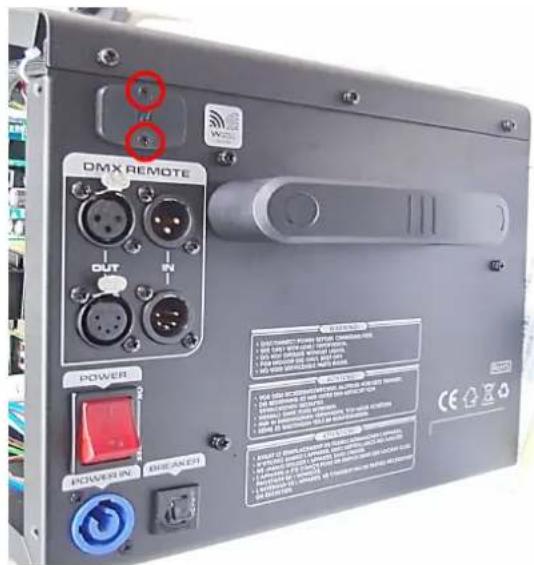

步驟 4. 將天線裝上 F-1，並鎖上螺絲固定 (品號 #W-DMXR)

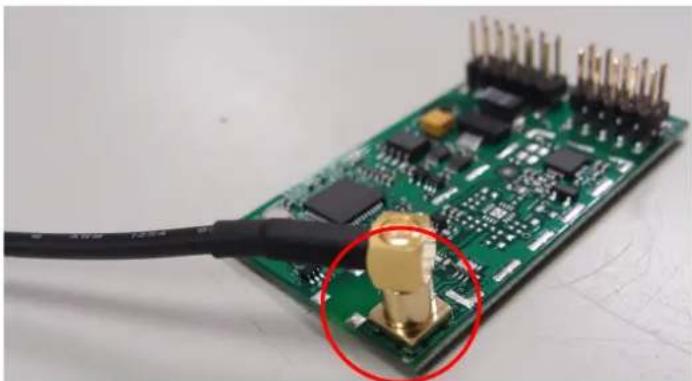

將天線另一端連接至 W-DMX 板 (品號 # W-DMX-PCB)

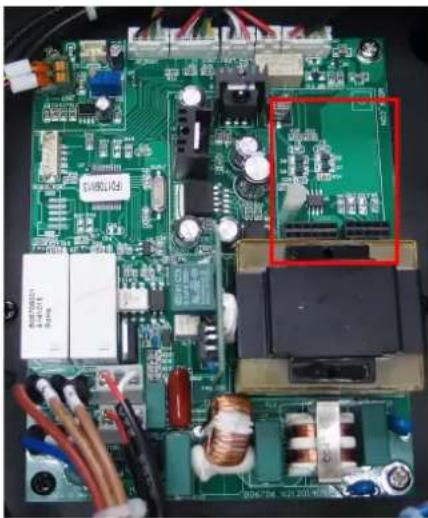

步驟 7. 將 W-DMX 板安裝至主 PCB 上後鎖緊，即完成 W-DMX 天線與主板的安裝。
選配無線 DMX 的品號為 W-DMX-PCBR (包含 W-DMX 天線 1 個 + W-DMX 板 1 片)
維護保養
請保持機器清潔，並請勿讓煙霧油受到雜質汙染。
．建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。
機器上過多的灰塵，液體殘餘累積的髒污會降低機器的工作性能，並導致散熱不良。
規格資料
| -電壓 | 美規:AC 100-120V, 50 / 60Hz 6.8A |
| 歐規:AC 220-240V, 50 / 60Hz 3.5A | |
| -額定功率 | 800瓦 |
| -加熱時間 | (約) 4.5分鐘 |
| -耗油量 | 8.5毫升/分鐘 |
| -油桶容量 | 2.4公升 (0.63加侖) |
| -適用煙霧水 | Antari FLG 濃煙霧水(淡綠色) |
| -適用環溫 | 0°C - 40°C (32°F-104°F) |
| -控制方式 | DMX512, 定時控制, 手動控制,無線控制 (選配) |
| 無線 DMX (選配) | |
| -DMX512 頻道 | 占用 2 頻道 |
| -連接座 | Neutrik Powercon (主電源) |
| XLR 3-pin 及 5-pin (DMX512) | |
| -選擇性配件 | W-DMX-PCBR 無線 DMX 512 |
| WTR-10 無線控制 | |
| WTR-40 無線 DMX 512 and remote | |
| WTR-50 無線控制器 | |
| WTR-60 無線 DMX 512 | |
| -尺寸 | 長 618 寬 275 高 327 mm |
| (長 24.33 寬 10.83 高 12.87 inch) | |
| -重量 | 14.1 公斤 (31.09 lbs) |
