Z-1520 RGB - 效果机 Antari - 免费用户手册
免费查找设备手册 Z-1520 RGB Antari PDF格式.
| 品牌 | Antari |
| 型号 | Z-1520 RGB |
| 产品类型 | LED RGB烟雾机 |
| 尺寸（长x宽x高） | 418 x 295 x 210 mm |
| 重量 | 10.4 kg |
| 电源 | AC 120V/60Hz 或 230V/50Hz，1550W |
| 保险丝 | 120V=15A 250V / 230V=9A 250V |
| 加热时间 | 约5分钟 |
| 喷射范围 | 5米（高度）x 1米（宽度） |
| 最大连续输出时间 | 8秒 |
| 油箱容量 | 2.4 L |
| 液体消耗 | 25 ml/10秒 |
| 推荐液体 | Antari FLC 水性烟雾液 |
| 控制方式 | DMX512、手动、定时、无线遥控 |
| DMX通道 | 8 |
| 电源连接器 | Neutrik PowerCon |
| DMX连接器 | XLR 3针和5针 |
| LED | 22 x 3W（红色8，绿色7，蓝色7） |
| 颜色模式 | 宏（1-10），追逐（1-15） |
| 无线范围 | 最远50米 |
| 安全距离 | 设备周围50厘米 |
| 维护 | 用干布清洁，用蒸馏水冲洗 |
| 更换保险丝 | 使用相同类型的保险丝 |
| 保修 | 如需维修，请联系经销商 |
常见问题 - Z-1520 RGB Antari
用户关于以下问题的提问 Z-1520 RGB Antari
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 效果机 免费PDF格式！查找您的手册 Z-1520 RGB - Antari 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Z-1520 RGB 品牌 Antari.
用户手册 Z-1520 RGB Antari
在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安裝併使用機器，且會說明機器上所有標示的標籤所代表的意義。
如果您有任何使用上的問題，請連繫當地 Antari 經銷商尋求清楚的說明與協助。
- 保持機器的乾燥。
- 請配合接地型插座，以避免觸電的危險。
- 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。
- 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。
- 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請立即拔除插頭，並連繫當地的 Antari 經銷商。
- 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，未經授權的技術人員，可能導致機器故障或永久損壞。
- 機器限成人操作，請勿在無人值守時讓機器運作。
- 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。
- 請勿添加任何易燃物品進入機器。
- 操作機器時請確認周邊沒有任何易燃的材料。
- 為確保機器的使用壽命，請使用 Antari FLC 氣柱機專用煙霧油，添加其他液體可能會導致電熱管阻塞和機器的故障。
如果機器出現估障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷商。
- 運送機器以前，請確認機器的油箱以完全清空。
- 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。
包裝內容
在收到機器後，請小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。
内容包括: 1 部 Z-1520 RGB/LED 氣柱機
1 個 W-2 無線控制器
1 條電源線
1 本使用手册

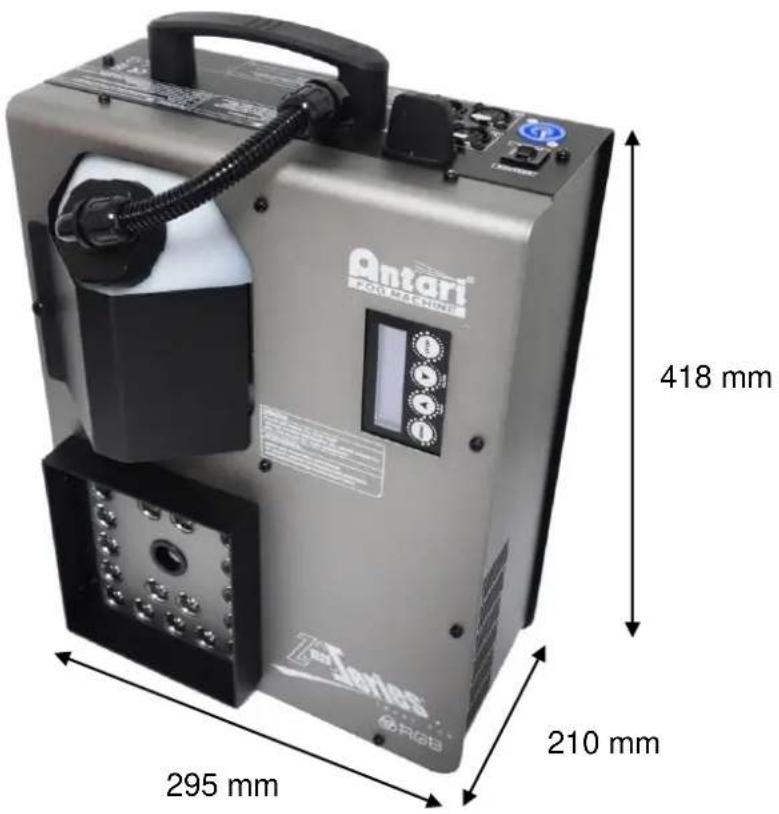

機器尺寸


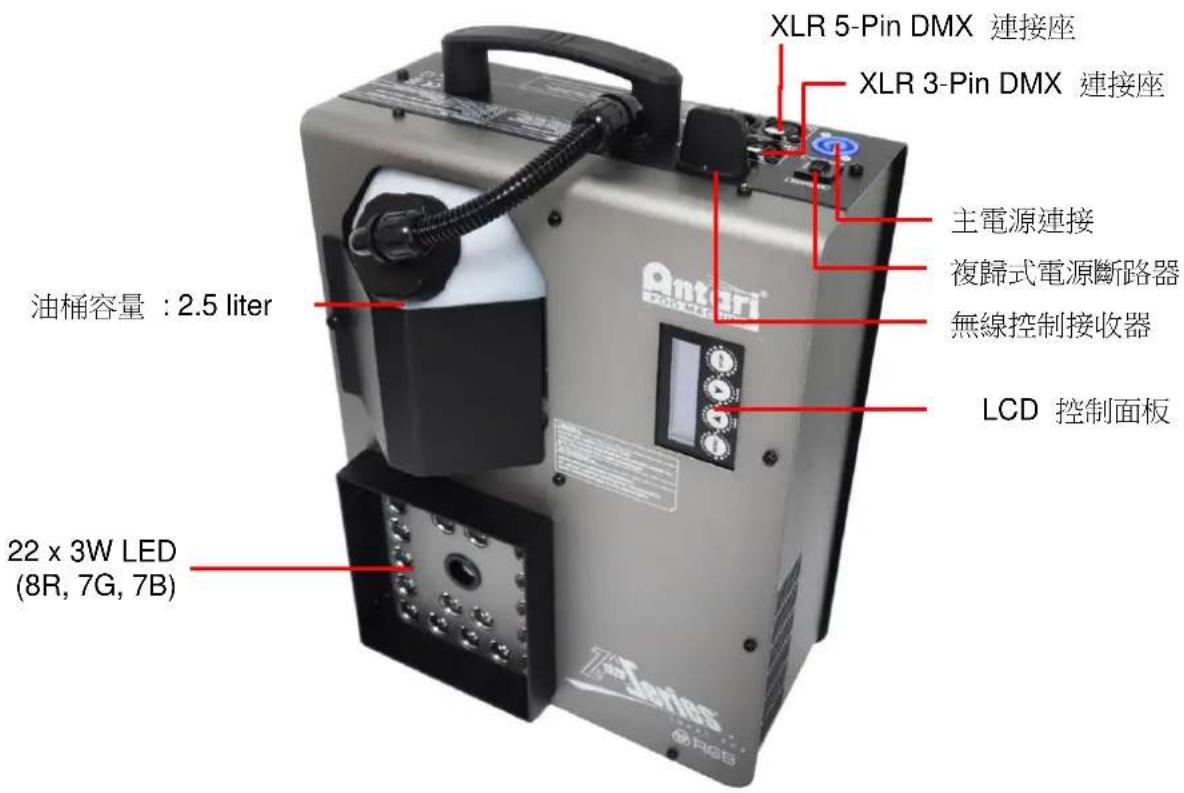

Antari RIGIS 418 mm 295 mm 210 mm機器外觀概述
步驟1:將機器平放於平坦的表面，機器周圍至少應保留50公分的空間。
步驟2:將 FLC 氣柱機專用煙霧水注入機器所附的油桶。
步驟3：將機器連接電源。連接之前，確認機器背後技術標籤上所標示要求功率，與電源相符。
請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。
步驟4：啟動機器電源，使機器開始加溫。溫機到工作溫度大約需時5分鐘。一旦機器達到工作溫度，LCD控制面板會顯示“Ready To Fog”。表示機器已經準備好並進行操作。
步驟 5: 欲開始輸出煙霧，將機器正面控制面板上的 Volume 按下開始煙霧輸出。
步驟 6: 需關閉本機時, 按下 STOP 並將 Powercon 轉至 OFF 的位置。
控制面板操作
使用機器正面的數位控制面板進行操作控制。
ANTARI Z-1520 RGB
Ready to Fog
按鈕
功能
[MENU]
瀏覽所有設定清單
▲ [UP]/[TIMER]
增加數值/啟動 定時模式
▼ [DOWN]/[VOLUME]
減少數值/啟動 輸出量模式
[STOP]
停止 定時/輸出量模式
控制清單
DMX512
設定 DMX 從 1 至 504 的位址 (本機佔用 8 個 DMX 頻道)。
Address: 1
Stand Alone
設定機器為主從模式（由箭頭上下鍵選擇，該機器為主或從）。
Set Master
Color Mode
開啟或關閉 LED 燈選項。
On
Color Mode
選擇 LED 燈已預設在機器上的 10 種固定顏色模式。
Marco:01
Color Mode
Chase:01
選擇 LED 燈自走變換的 15 種顏色模式。
Timer
Interval 15 Sec
設定每次煙霧輸出間隔，範圍是 15 至 360 秒。
Timer
Duration 5 Sec
設定持續煙霧輸出時間，範圍是1至5秒。
(在設定為每次輸出 3 秒的模式下，效果最好)
Wireless Setting
On
啟動或關閉無線控制功能(利用上下鍵啟動或關閉)。
Wireless Setting
Button A:M01
利用 W-2 無線控制器上的 A 鍵紀錄最常用的顏色，
選擇自 macro (已設定)的 10 種 或 chase (自走) 的 15 種選項。
Wireless Setting
Button B:M01
利用 W-2 無線控制器上的 B 鍵紀錄第二常用顏色，
選擇自 macro (已設定)的 10 種或 chase (自走) 的 15 種選項。
Wireless Setting
Button C:M01
利用 W-2 無線控制器上的 C 鍵紀錄第三常用顏色，
選擇自 macro (已設定)的 10 種或 chase (自走) 的 15 種選項。
Wireless Setting
Button D:M01
利用 W-2 無線控制器上的 D 鍵紀錄第四常用的顏色，
選擇自 macro (已設定)的 10 種或 chase (自走) 的 15 種選項。
LED Setting
Fog Only
設定 LED 燈功能在噴煙時才亮起，或是待機就一直恆亮著。
LED Fade Out
Delay: 0 Sec
設定 LED(煙霧輸出後)關閉的延遲時間，範圍是 0 至 5 秒鐘。
Run Last Setting
On
啟動/關閉前次使用最後設定功能。
Antari Z-1520 無線控制器使用說明

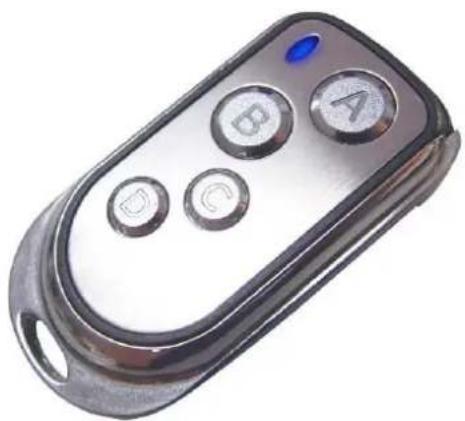

* W-2 發射器
- 發射器：使用 27A 12V 電池
- 接收距離：50 公尺的開放空間(無障礙空間)
- W-2 無線發射器配有四個按鈕，可用來啟動使用者設定好的煙霧與 LED 效果。
- 接收器在經過測試之後會固定在 Z-1520 的機器後板上，請勿嘗試將它拔除。
無線控制可以透過控制面板設定，可以透過控制清單設定四個按鍵。
*設定功能：
-
接收器能與發射器對頻及取消對頻。
-
每個接受器可以與 10 組發射器對頻。
-

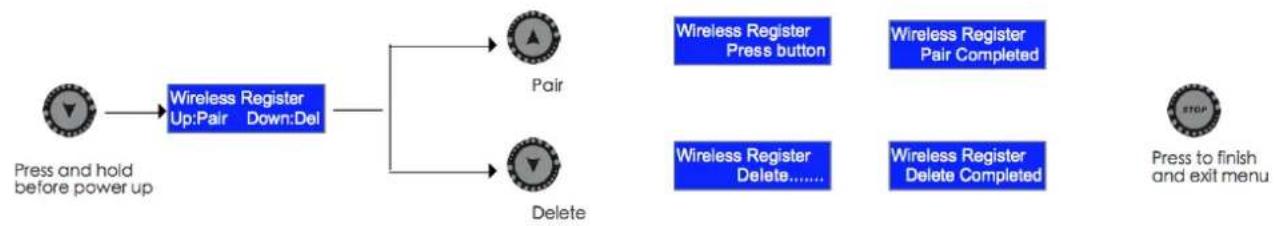

按照以下步驟來取消與對頻無線發射器
步驟 1: 關閉 Z-1520 RGB 燈光氣柱機
步驟 2: 按住[DOWN/ 箭頭向下] 按鍵
步驟 3: 啟動機器，當 LCD 螢幕亮起時，放開[DOWN/ 箭頭向下]按鍵。
步驟 4: 按照以下步驟來取消與對頻無線發射器
當您發現無線控制的接收距離縮短，可能是電池的電力不足，需要更換。請將 W-2 發射器背後的三個螺絲旋開，打開背蓋。用同樣是 27A/12V 的電池做更換。
DMX 連接 PIN 的接點說明

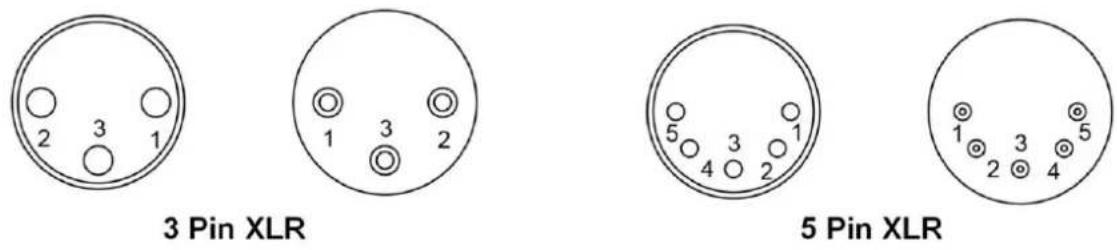

本機可提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇。下方為 Pin 的接點說明：
| Pin | 功能 |
| 1 | 接地 |
| 2 | 數據- |
| 3 | 數據+ |
DMX 通道功能
| 通道 1 | DMX 數值範圍 | 功能 |
| 煙霧輸出量 | 0-45-255 | 煙霧輸出關閉煙霧輸出開啟 |
| 頻道 2 | DMX 數值範圍 | 功能 |
| 红色 LED | 0-255 | 0-100% |
| 頻道 3 | DMX 數值範圍 | 功能 |
| 綠色 LED | 0-255 | 0-100% |
| 頻道 4 | DMX 數值範圍 | 功能 |
| 藍色 LED | 0-255 | 0-100% |
| 頻道 5 | DMX 數值範圍 | 功能 |
| Chase/ 自走 | 1-15 | Chase 1 |
| 16-31 | Chase 2 | |
| 32-47 | Chase 3 | |
| 48-63 | Chase 4 | |
| 64-79 | Chase 5 | |
| 80-95 | Chase 6 | |
| 96-111 | Chase 7 | |
| 112-127 | Chase 8 | |
| 128-143 | Chase 9 | |
| 144-159 | Chase 10 | |
| 160-175 | Chase 11 | |
| 176-191 | Chase 12 | |
| 192-207 | Chase 13 | |
| 208-223 | Chase 14 | |
| 224-255 | Chase 15 | |
| 頻道 6 | DMX 數值範圍 | 功能 |
| Chase Speed/自走速度 | 0-255 | 每分鐘 0-255 階 |
| 頻道 7 | DMX 數值範圍 | 功能 |
| Master Dimmer主控調光器 | 0-255 | 0-100% |
| 頻道 8 | DMX 數值範圍 | 功能 |
| Strobe/ 閃動速度 | 0-255 | 1-20 Hz |
煙油的使用
Z-1520 RGB 燈光器柱機，僅能使用 Antari FLC 氣柱機專用煙霧油。機器使用 FLC 氣柱機專用煙霧油進行測試與校正，使用煙霧油將產生最佳的煙霧效果。使用其他的煙霧油，將導致機
器故障並保固失效。
維護保養
- 請保持機器清潔，不要讓機器髒汙。
- 可以使用空氣壓縮機，吸塵器或軟刷除去機器上的灰塵。
- 機殼可使用濕布擦拭。
- 存放或收起機器前，請確認機器完全冷卻，以避免幫浦或電熱管產生冷凝。
- 建議每月至少讓機器溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。
- 機器上過多的灰塵，液體殘於累積的髒汙會降低機器工作性能，並導致散熱不良。

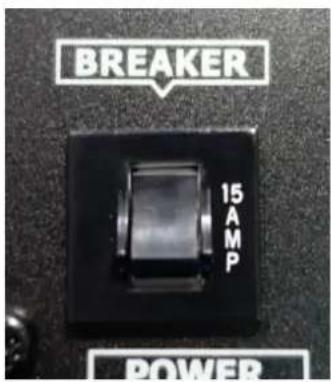

重新設置復歸式電源斷路器
重新設置復歸式電源斷路器前，請關閉電源。並限使用同樣類型與等級的複歸式電流斷路器。
第1步: 關閉電源
第2步: 將復歸式電源斷路器轉至 ON 的位置
第3步: 開啟機器測試
複歸式電源斷路器
$$ 1 2 0 \mathrm{V} = 1 5 \mathrm{A} 2 5 0 \mathrm{V} $$
$$ 2 3 0 \mathrm{V} = 9 \mathrm{A} 2 5 0 \mathrm{V} $$
電壓 120V 60Hz
230V 50Hz
電熱管 AC-120V/230V,1550 瓦
預熱時間 (約)5分鐘
控制方式 DMX 512，手動控制，有線遙控，無線控制
DMX 頻道 使用 8 通道
電源連接座 Neutrik Powercon
DMX 數據連接座 3-pin 及 5-pin XLR
外型尺寸 L 418mm x W 295 mm x H210mm
淨重 10.
