Z-1520 RGB - Effektmaschine Antari - Kostenlose Bedienungsanleitung

Marke	Antari
Modell	Z-1520 RGB
Produkttyp	RGB LED Nebelmaschine
Abmessungen (L x B x H)	418 x 295 x 210 mm
Gewicht	10.4 kg
Stromversorgung	AC 120V/60Hz oder 230V/50Hz, 1550W
Sicherung	120V=15A 250V / 230V=9A 250V
Aufheizzeit	Etwa 5 Minuten
Reichweite	5 m (Höhe) x 1 m (Breite)
Maximale kontinuierliche Abgabezeit	8 Sekunden
Tankinhalt	2.4 L
Flüssigkeitsverbrauch	25 ml/10 Sekunden
Empfohlene Flüssigkeit	Antari FLC auf Wasserbasis
Steuerungsarten	DMX512, manuell, Timer, kabellose Fernbedienung
DMX-Kanäle	8
Stromanschlüsse	Neutrik PowerCon
DMX-Anschlüsse	XLR 3- und 5-polig
LEDs	22 x 3W (rot 8, grün 7, blau 7)
Farbmodus	Macro (1-10), Chase (1-15)
Reichweite kabellos	Bis zu 50 m
Sicherheitsabstand	50 cm um das Gerät
Wartung	Mit einem trockenen Tuch reinigen, mit destilliertem Wasser spülen
Sicherungswechsel	Eine Sicherung gleichen Typs verwenden
Garantie	Bei Reparaturen den Händler kontaktieren

Häufig gestellte Fragen - Z-1520 RGB Antari

Wie starte ich die Maschine Z-1520 RGB?

Stellen Sie die Maschine auf eine ebene Fläche mit 50 cm Freiraum. Füllen Sie den Tank mit Antari FLC Flüssigkeit. Schließen Sie das Netzkabel an und schalten Sie die Maschine ein. Warten Sie etwa 5 Minuten, bis das Display Ready To Fog anzeigt. Drücken Sie die VOLUME-Taste, um den Nebelausstoß zu aktivieren.

Welche Flüssigkeit soll ich mit der Z-1520 RGB verwenden?

Verwenden Sie ausschließlich hochwertige Nebelflüssigkeit auf Wasserbasis von Antari FLC oder eine von Ihrem Händler empfohlene Flüssigkeit. Die Verwendung anderer Flüssigkeiten kann die Maschine verstopfen und die Garantie ungültig machen.

Wie konfiguriere ich die DMX-Steuerung?

Schließen Sie einen DMX-Controller über die XLR 3- oder 5-poligen Anschlüsse an. Stellen Sie im Menü die DMX-Adresse (1-504) über die Option DMX512 Address ein. Die Maschine verwendet 8 Kanäle: Nebel, RGB, Chase, Geschwindigkeit, Dimmer und Stroboskop.

Was tun, wenn die Maschine nicht heizt?

Überprüfen Sie, ob die Stromversorgung der erforderlichen Spannung (120V oder 230V) entspricht. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Antari-Händler.

Wie reinige ich die Nebelmaschine?

Trennen Sie das Gerät vom Strom. Reinigen Sie die Lüftungsschlitze mit einem Druckluftgerät oder einer weichen Bürste. Wischen Sie das Äußere mit einem trockenen Tuch ab. Bei längerer Lagerung spülen Sie das System mit destilliertem Wasser.

Wie tausche ich die Sicherung aus?

Trennen Sie das Gerät vom Strom. Öffnen Sie den Sicherungshalter und ersetzen Sie die Sicherung durch eine desselben Typs: 15A 250V für 120V, 9A 250V für 230V. Schließen Sie den Halter und testen Sie die Maschine.

Wie verwende ich die kabellose Fernbedienung W-2?

Stellen Sie sicher, dass die kabellose Funktion im Menü aktiviert ist (Wireless Setting On). Die Fernbedienung hat 4 programmierbare Tasten (A-D) zur Steuerung von Nebel und LEDs. Reichweite max. 50 m bei Sichtverbindung.

Welcher Sicherheitsabstand muss eingehalten werden?

Halten Sie einen Freiraum von mindestens 50 cm um die Maschine und 50 cm zwischen der Düse und brennbarem Material ein. Installieren Sie das Gerät an einem gut belüfteten Ort.

Was tun bei Flüssigkeitsaustritt?

Trennen Sie das Gerät sofort vom Strom. Reinigen Sie die ausgetretene Flüssigkeit mit einem trockenen Tuch. Wenn Flüssigkeit ins Innere gelangt ist, verwenden Sie die Maschine nicht weiter und kontaktieren Sie Ihren Antari-Händler.

Wie lagere ich die Maschine Z-1520 RGB?

Vor Transport oder Lagerung leeren Sie den Tank vollständig. Reinigen Sie die Maschine und spülen Sie das System mit destilliertem Wasser. Bewahren Sie sie an einem trockenen, staubfreien Ort auf.

BEDIENUNGSANLEITUNG Z-1520 RGB Antari

Bedienungsanleitung - Deutsch

Safety Information

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten.

• Vor Nässe schützen.
- Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.
- Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.
- Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus.
- Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.
- Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.

• Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.
• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Ö I, Gas, Duftstoffe) unter die Nebelflüssigkeit.
• Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern.
• Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen.
• Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf.
• Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
• Nebelflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt.

Auspacken und Prüfen der Maschine

Ö ffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf.

Lieferumfang: 1 x Z-1520 RGB Nebelmaschine

1 x W-2 Funkfernbedienung
1 x Netzkabel
1 x Bedienungsanleitung

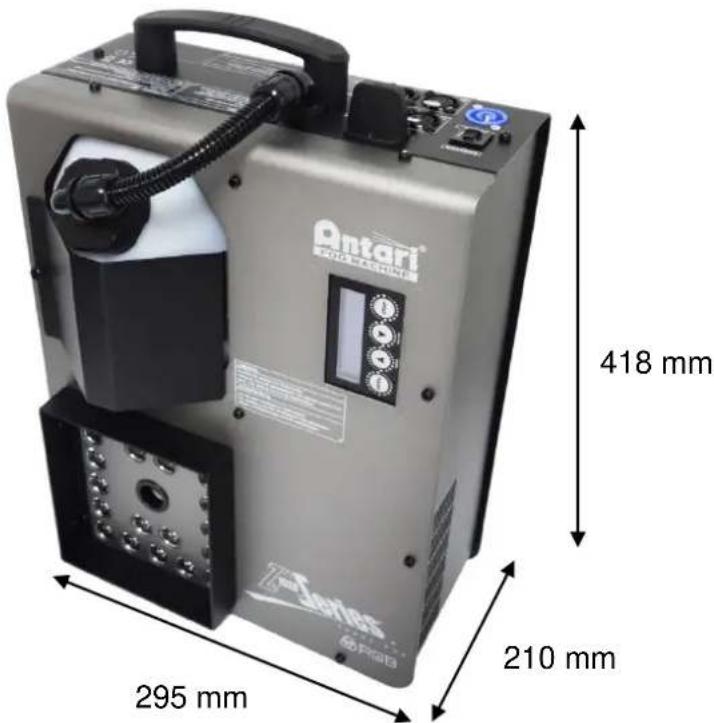

Geräteabmessungen

Antari 350-400 418 mm 295 mm 210 mm

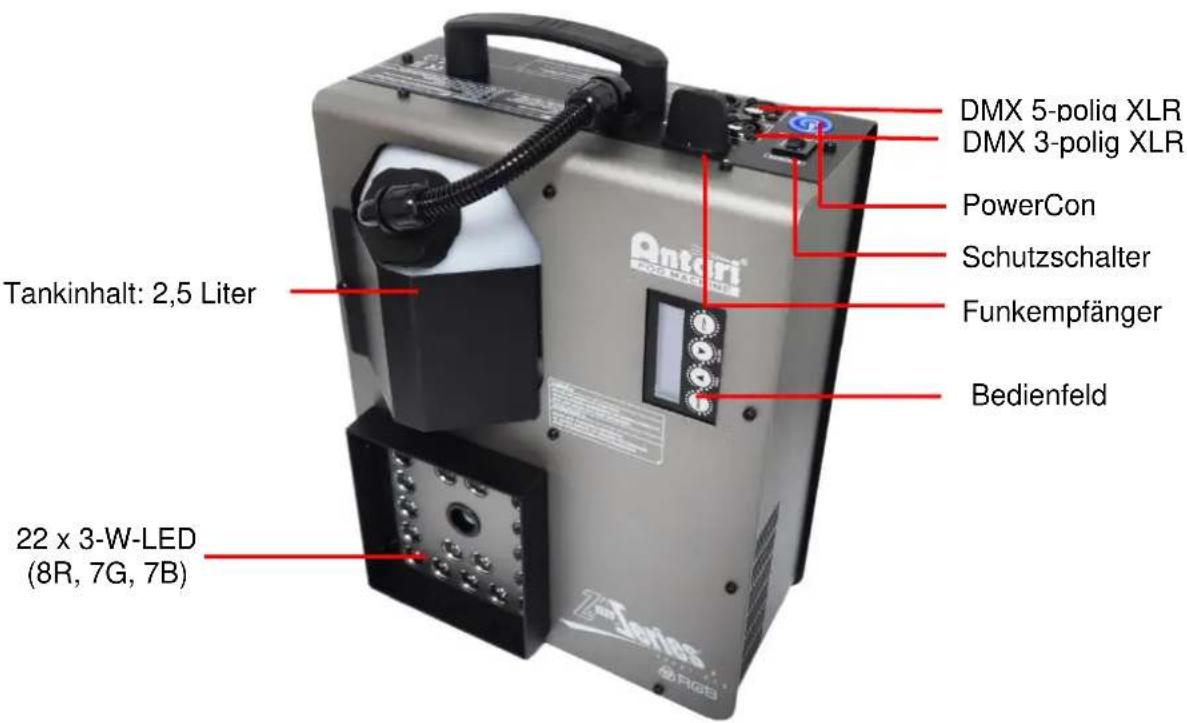

Geräteübersicht

DMX 5-polig XLR DMX 3-polig XLR PowerCon Schutzschalter Funkempfänger Bedienfeld Tankinhalt: 2,5 Liter 22 x 3-W-LED (8R, 7G, 7B)

Inbetriebnahme

Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.

Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.

Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine.

Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.

Schritt 4: Schalten Sie die Maschine ein und warten Sie die Aufheizphase ab. Die Aufheizphase ist nach ca. 5 Minuten abgeschlossen. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display "Ready To Fog". Die Maschine ist nun bereit zum Nebelausstoß.

Schritt 5: Drücken Sie die Taste VOLUME ▼ am Bedienfeld, um den Nebelausstoß zu aktivieren.

Schritt 6: Drücken Sie die Taste STOP und drehen Sie das Netzkabel in die OFF-Stellung, um die Maschine auszuschalten.

Bedienung

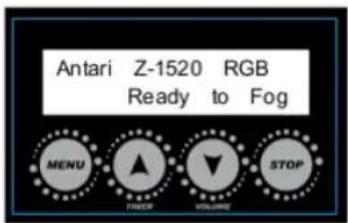

Bedienfeld

Die Bedienung der Maschine erfolgt über das Bedienfeld mit LCD-Anzeige auf der Geräteoberseite.

Antari Z-1520 RGB Ready to Fog MENU FREE VOLUME STOP

Taste	Funktion
[MENU]	Zum Anwählen von Funktionen
▲ [UP]/[TIMER]	Zum Erhöhen eines Werts oder zur Auswahl einer Option/Zum Aktivieren des Timer-Betriebs
▼ [DOWN]/[VOLUME]	Zum Verringern eines Werts oder zur Auswahl einer Option/Zum Aktivieren des Dauerbetriebs
[STOP]	Zum Stoppen des Nebelausstoßes oder zum Aufrufen der Startanzeige

Menüeinstellungen

DMX512

Address: 1

DMX/W-DMX-Adresse zwischen 1 und 504 einstellen

Timer

Interval 15 Sec

Zeitintervalle zwischen 15 und 360 Sekunden einstellen

Timer

Duration 5 Sec

Nebeldauer zwischen 1 und 5 Sekunden einstellen

Wireless Setting

On

Funkbetrieb ein-/ausschalten

Wireless Setting

Button A:M01

Taste A auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren

Wireless Setting

Button B:M01

Taste B auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren

Wireless Setting

Button C:M01

Taste C auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren

Wireless Setting

Button D:M01

Taste D auf Funkfernbedienung auf Makro 1 bis 10 oder Lauflichteffekt 1 bis 15 einstellen oder deaktivieren

LED Setting

Fog Only

LEDs nur bei Nebelausstoß an oder immer an

LED Fade Out

Delay: 0 Sec

Zeitverzögerung für LEDs zwischen 0 bis 5 Sekunden einstellen

Run Last Setting

On

Mit letzter Einstellung starten ein-/ausschalten

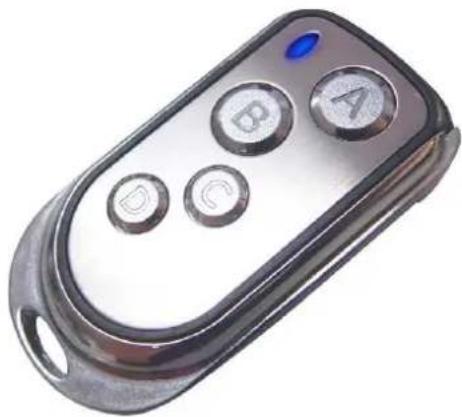

Funkfernbedienung

Das Funkfernsteuersystem W-2 besteht aus einer Sendeeinheit mit vier benutzerdefinierbaren Tasten für den Nebelausstoß und den LED-Farben sowie einer Empfängereinheit, die an der Maschine angebracht ist.

Die Funkeinstellungen erfolgen über das Bedienfeld (siehe Abschnitt Menüeinstellungen).

Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen (Freiluftstrecke).

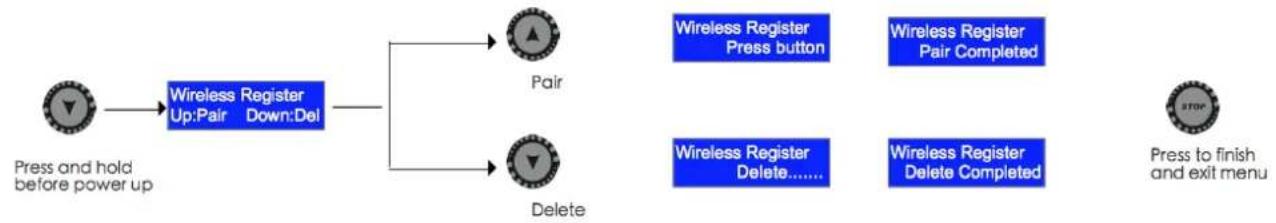

Sendeeinheiten zuweisen

Sendeeinheiten lassen sich dem Empfänger zuweisen und wieder trennen. Jeder Empfänger kann von bis zu 10 Sendeeinheiten gesteuert werden. Führen Sie folgende Schritte aus, um eine Sendeeinheit zuzuweisen oder zu trennen.

Schritt 1: Schalten Sie die Maschine aus.

Schritt 2: Halten Sie die Taste [DOWN] gedrückt

Schritt 3: Schalten Sie die Maschine ein und lassen Sie die Taste [DOWN] los, sobald die LCD-Anzeige blinkt.

Schritt 4: Machen Sie Ihre Einstellungen wie im Abschnitt Menüeinstellungen beschrieben.

Batteriewechsel am Sender

Lässt die Reichweite des Senders nach, ist wahrscheinlich die Batterie verbraucht und muss ausgewechselt werden. Schrauben Sie dazu die Gehäuseabdeckung ab und entfernen Sie die verbrauchte Batterie. Legen Sie eine frische Batterie (27 A, 12 V) wie im Batteriefach angegeben ein und schrauben Sie die Gehäuseabdeckung wieder an.

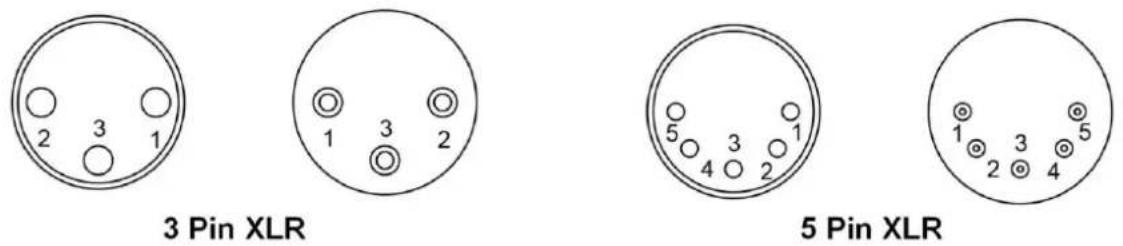

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

Kontakt	Funktion
1	Masse
2	Data-
3	Data+

DMX-Steuerfunktionen

Kanal 1	DMX-Wert	Funktion
Nebelausstoß	0-45-255	aus (kein Ausstoß)an
Kanal 2	DMX-Wert	Funktion
Rote LED	0-255	0-100%
Kanal 3	DMX-Wert	Funktion
Grüne LED	0-255	0-100%
Kanal 4	DMX-Wert	Funktion
Blaue LED	0-255	0-100%
Kanal 5	DMX-Wert	Funktion
Lauflicht	1-15	Lauflicht 1
	16-31	Lauflicht 2
	32-47	Lauflicht 3
	48-63	Lauflicht 4
	64-79	Lauflicht 5
	80-95	Lauflicht 6
	96-111	Lauflicht 7
	112-127	Lauflicht 8
	128-143	Lauflicht 9
	144-159	Lauflicht 10
	160-175	Lauflicht 11
	176-191	Lauflicht 12
	192-207	Lauflicht 13
	208-223	Lauflicht 14
	224-255	Lauflicht 15
Kanal 6	DMX-Wert	Funktion
Lauflichtgeschwindigkeit	0-255	0-255 Schritte pro Min.
Kanal 7	DMX-Wert	Funktion
Masterdimmer	0-255	0-100%
Kanal 7	DMX-Wert	Funktion
Strobe	0-255	1-20 Hz

Nebelflüssigkeit

Bitte verwenden Sie die Antari-Nebelflüssigkeiten FLC oder andere hochwertige

Nebelflüssigkeiten auf Wasserbasis. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können

Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.

Wartung

• Achten Sie darauf, dass die Maschine nicht verunreinigt wird.
• Entfernen Sie Staub von den Lüfteröffnungen mit einem Luftkompressor, Staubsauger oder einer weichen Bürste.
• Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch.
• Spülen Sie das System unbedingt mit klarem Wasser nach jedem Betrieb, um Kondenswasser in der Pumpe oder dem Heizelement zu vermeiden.
• Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und das beste Ausstoßverahlten zu erziehlen.
• Übermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer Verschlechterung der Leistung und zu Ü berhitzung.

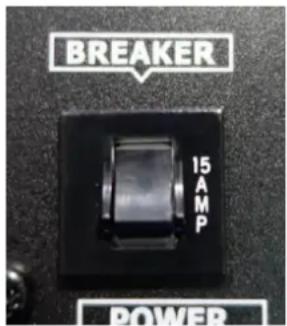

Schutzschalter zurücksetzen

Vor dem Rücksetzen ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein.

Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung.

Schritt 2: Bringen Sie den Schutzschalter in die ON-Stellung

Schritt 3: Schalten Sie die Maschine für einen Funktionstest ein.

Schutzschalter

$$ 1 2 0 \mathrm{V} = 1 5 \mathrm{A} 2 5 0 \mathrm{V} $$

$$ 2 3 0 \mathrm{V} = 9 \mathrm{A} 2 5 0 \mathrm{V} $$

BREAKER 15 AMP POWER

Technische Daten

Spannungsversorgung 120V 60Hz

230V 50Hz

Sicherung 120V = 15A 250V

230V = 9A 250V

Stromverbrauch AC-120V/230V,1550W

Aufwärmzeit 5 min. (ca.)

Ausstoßweite 5 Meter hoch, 1 Meter weit

Max. Ausstoßdauer 8 Sekunden

Tankinhalt 2.4 L

Fluidverbrauch 25 ml/10 s

Empf. Flüssigkeit Antari FLC, Flüssigkeit auf Wasserbasis

Steuerung DMX 512, manuell, Timer, Funkfernbedienung

DMX-Kanäle 2 Kanäle

Netzanschluss Neutrik Powercon

DMX-Anschluss 3-polig und 5-polig XLR

Maße L 418 x B 295 x H 210 mm

Gewicht 10,4 kg
