F-7 - Effektmaschine Antari - Kostenlose Bedienungsanleitung

Produkttyp	Nebelmaschine
Marke	Antari
Modell	F-7
Abmessungen (L x B x H)	728 x 428 x 719 mm
Gewicht	52,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz, 1600 W
Aufheizzeit	Etwa 6 Minuten
Flüssigkeitsverbrauch (Nebelmodus)	140 ml/min
Flüssigkeitsverbrauch (Fazemodus)	28 ml/min
Tankkapazität	5 Liter
Geeignete Flüssigkeit	Antari FLG-5E Heavy Fog Fluid
Steuerung	DMX512, Timer, manuell, W-DMX
DMX-Kanäle	3 Kanäle
Anschlüsse	Neutrik PowerCon (Stromversorgung), XLR 3- und 5-polig (DMX)
Display	blaues LCD
Hauptfunktionen	Timer (Intervall, Dauer, Lautstärke), kontinuierlicher Lautstärkemodus, einstellbare Lüftergeschwindigkeit, automatische Abschaltung mit Reinigung
Sicherheit	Überhitzungsschutz, automatische Abschaltung, Mindestsicherheitsabstand von 50 cm
Wartung	Regelmäßige Reinigung mit destilliertem Wasser, Tank vor Transport entleeren
Betriebsbedingungen	Innenraum, Umgebungstemperatur 0°C bis 40°C
Lieferumfang	1 Maschine, 2 Netzkabel, 2 Flüssigkeitsbehälter, 1 Bedienungsanleitung
Garantie und Support	Wenden Sie sich an Ihren Antari-Händler, keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - F-7 Antari

Wie schalte ich die Antari F-7 Maschine ein?

Stellen Sie die Maschine auf eine ebene Fläche, füllen Sie den Tank mit Antari-Flüssigkeit, schließen Sie das Netzkabel an und schalten Sie ein. Das Aufheizen dauert etwa 6 Minuten. Sobald das Display Ready to Fog anzeigt, drücken Sie die VOLUME-Taste, um Nebel zu erzeugen.

Welche Flüssigkeit kann ich in der F-7 Maschine verwenden?

Verwenden Sie ausschließlich hochwertige, wasserbasierte Nebelflüssigkeit von Antari FLG oder eine von Ihrem Händler empfohlene Flüssigkeit. Die Verwendung anderer Flüssigkeiten kann zu Verstopfungen oder Spuckgeräuschen führen.

Wie stelle ich den Timer-Modus an der F-7 ein?

Drücken Sie die TIMER-Taste, um den Timer-Modus zu aktivieren. Verwenden Sie das Menü, um das Intervall (1 bis 300 Sekunden), die Dauer (1 bis 120 Sekunden) und die Nebelmenge (20 bis 100%) einzustellen. Die Maschine gibt dann in regelmäßigen Abständen Nebel ab.

Wie reinige ich die Antari F-7 Nebelmaschine?

Leeren Sie den Flüssigkeitstank und füllen Sie ihn mit destilliertem Wasser. Schalten Sie die Maschine ein und lassen Sie sie laufen, bis das Wasser aufgebraucht ist. Wiederholen Sie den Vorgang bei Bedarf. Füllen Sie dann Nebelflüssigkeit ein und überprüfen Sie die ordnungsgemäße Funktion.

Was tun, wenn die Maschine keinen Nebel erzeugt?

Überprüfen Sie, ob die Maschine eingeschaltet ist und das Aufheizen abgeschlossen ist. Stellen Sie sicher, dass der Tank Flüssigkeit enthält. Wenn das Problem weiterhin besteht, schalten Sie die Maschine aus, ziehen Sie den Netzstecker und wenden Sie sich an Ihren Antari-Händler. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie schließe ich einen DMX-Controller an die F-7 an?

Verwenden Sie ein XLR-Kabel mit 3 oder 5 Pins, um den Controller an die Maschine anzuschließen. Stellen Sie die DMX-Adresse im Menü ein (1 bis 510). Die Maschine verwendet 3 DMX-Kanäle: Kanal 1 für den Modus (Faze/Nebel), Kanal 2 für die Nebelmenge, Kanal 3 für die Lüftergeschwindigkeit.

Welchen Sicherheitsabstand muss ich einhalten?

Lassen Sie einen Freiraum von mindestens 50 cm um die Maschine herum, um eine gute Belüftung zu gewährleisten. Halten Sie ebenfalls einen Mindestabstand von 50 cm zwischen der Düse der Maschine und brennbaren Materialien ein.

Kann ich die Maschine im Freien verwenden?

Die Maschine ist nur für den Innenbereich konzipiert. Schützen Sie sie vor Feuchtigkeit und Flüssigkeitsspritzern. Die Verwendung im Freien könnte das Gerät beschädigen und elektrische Risiken darstellen.

Wie schalte ich die Maschine korrekt aus?

Halten Sie die STOP-Taste 3 Sekunden lang gedrückt. Die Maschine startet ein automatisches Reinigungsprogramm und schaltet sich dann selbst aus. Ziehen Sie anschließend den Netzstecker, wenn Sie die Maschine längere Zeit nicht verwenden.

Was tun bei Flüssigkeitsaustritt?

Trennen Sie die Maschine sofort vom Stromnetz. Reinigen Sie die Flüssigkeit mit einem feuchten Tuch. Wenn Flüssigkeit ins Innere eingedrungen ist, wenden Sie sich vor der erneuten Verwendung an Ihren Antari-Händler. Schlucken Sie die Flüssigkeit niemals.

BEDIENUNGSANLEITUNG F-7 Antari

Bedienungsanleitung - Deutsch

Sicherheitshinweise

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten.

• Vor Nässe schützen.
- Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.
- Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.
- Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus.
- Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.
- Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.

• Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.
• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.
• Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern.
• Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen.
• Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf.
• Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
• Nebelflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt.

Auspacken und Prüfen der Maschine

Öffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf.

Lieferumfang: 1 x F-7 SMAZE

2 x Netzkabel (1 x für die Nebelmaschine, 1 x für den Lüfter)

1 x Tank

1 x Bedienungsanleitung

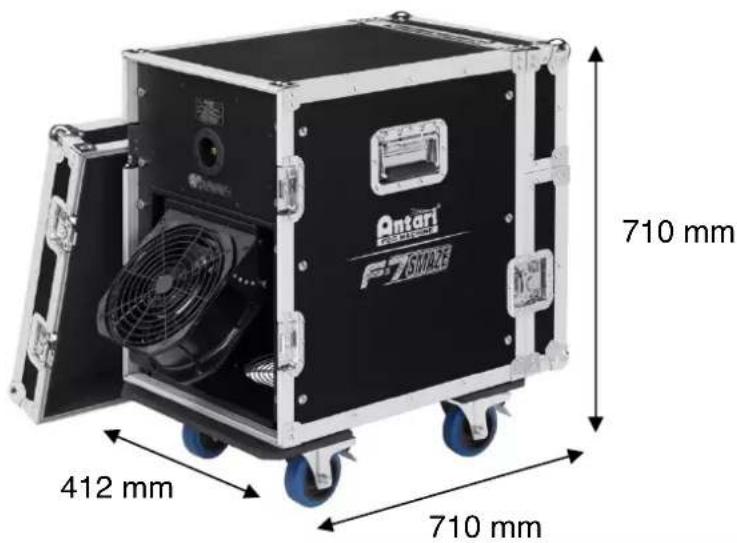

Geräteabmessungen

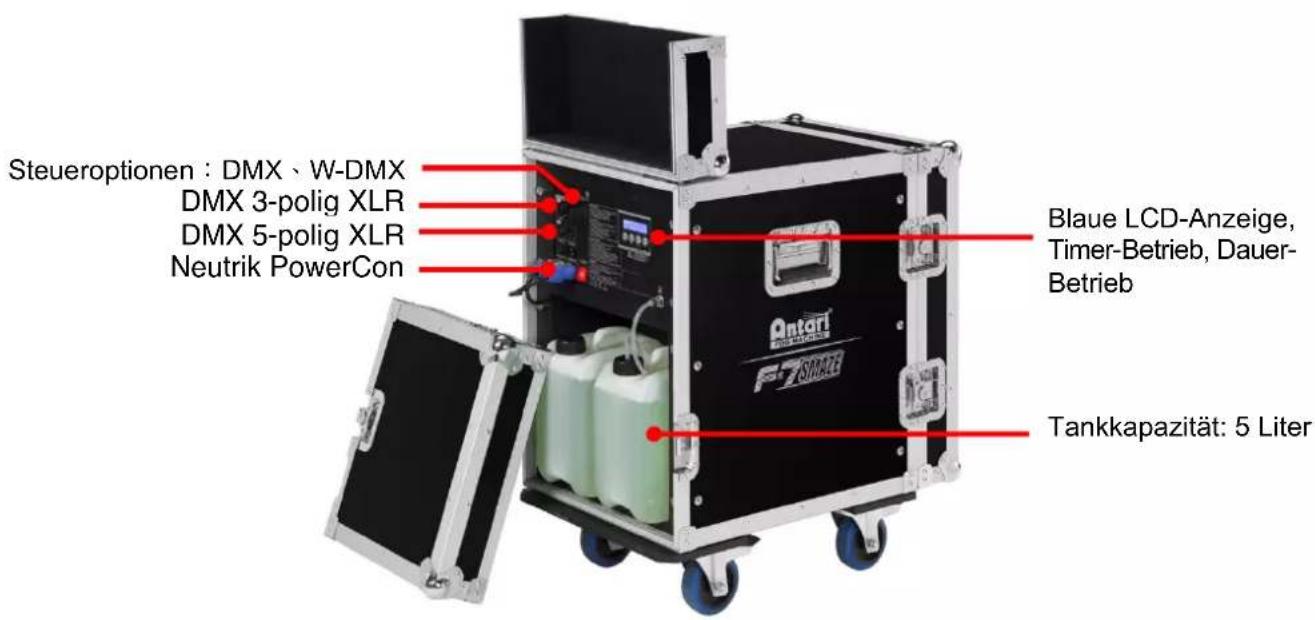

Geräteübersicht

Inbetriebnahme

Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.

Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.

Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine.

Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.

Schritt 4: Schalten Sie die Maschine ein und warten Sie die Aufheizphase ab. Die Aufheizphase ist nach ca. 6 Minuten abgeschlossen. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display Ready To Fog. Die Maschine ist nun bereit zum Nebelausstoß.

Schritt 5: Drücken Sie die Taste VOLUME am Bedienfeld, um den Nebelausstoß zu aktivieren.

Schritt 6: Halten Sie die Taste STOP 3 Sekunden gedrückt, um die Maschine auszuschalten. Die Maschine führt eine Selbstreinigung durch und schaltet danach ab.

Bedienung

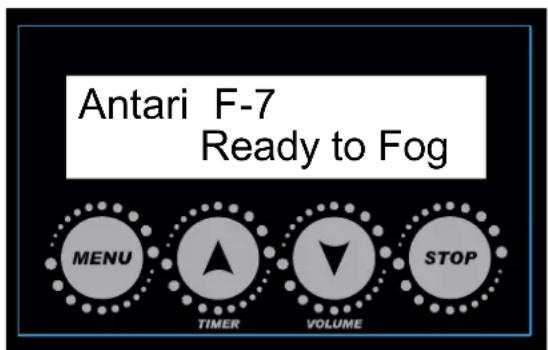

Bedienfeld

Die Bedienung der Maschine erfolgt über das Bedienfeld.

Taste	Funktion
[MENU]	Zum Anwählen von Funktionen
[UP]/[TIMER]	Zum Erhöhen eines Werts/Zum Aktivieren des Timer-Betriebs
[DOWN]/[VOLUME]	Zum Verringern eines Werts/Zum Aktivieren des Dauerbetriebs
[STOP]	Zum Stoppen des Nebelausstoßes oder zum Anwählen und Speichern einer Einstellung.Zum Starten der Selbstreinigung 3 Sekunden gedrückt halten.

Menüeinstellungen

Betriebsart

XXXX

Wählen Sie Fog- oder Faze-Modus.

Timer Interval

XXX Sec

Zeitintervalle zwischen 1 und 300 Sekunden einstellen.

Timer Duration

XXX Sec

Nebeldauer zwischen 1 und 120 Sekunden einstellen.

Timer Output

XXX %

Nebelmenge zwischen 20 % und 100 % einstellen.

Volume Output

XXX %

Nebelmenge zwischen 20 % und 100 % oder Dauernebel einstellen.

Fan Speed

XXX %

Lüftergeschwindigkeit zwischen 20 % und 100 % einstellen oder Lüfter ausschalten.

DMX/W-DMX-Adresse zwischen 1 und 510 einstellen.

W-DMX Power XX

W-DMX ein-/ausschalten.

W-DMX Reset XX

Verbindung mit W-DMX-Sendeeinheit trennen.

Air Pump Sensor XX

Pumpensensor ein-/ausschalten.

Run Last Setting XX

Mit letzter Einstellung starten ein-/ausschalten.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

5 Pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

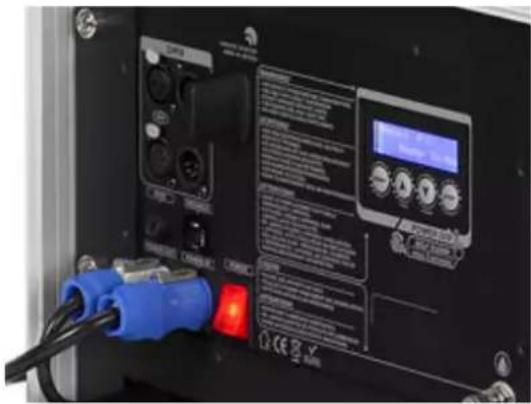

DMX-Steuerung

DMX-Anschluss herstellen – Schließen Sie die Maschine an einen DMX-Controller oder an ein Gerät in der DMX-Kette an. Für den DMX-Anschluss sind 3-polige und 5-polige XLR-

Anschlüsse auf der Rückseite der Maschine angebracht.

DMX512-Adresse einstellen – Der Adressierung erfolgt über das Bedienfeld. Die Maschine belegt 3 Steuerkanäle. Die Startadresse ist der erste Kanal, auf den die Maschine auf Signale vom Controller reagiert. Achten Sie darauf, dass sich keine Kanäle überlappen, damit die Maschine ordnungsgemäß gesteuert werden kann.

DMX-Steuerfunktionen

Kanal	Wert	Funktion
1	0-127	Faze-Modus
	128-255	Fog-Modus
2	0-5	Aus
	6-255	Nebelausstoß 21-100%
3	0-5	Lüftergeschwindigkeit 20%
	6-255	Lüftergeschwindigkeit 21-100%

Status der W-DMX-Verbindung

Symbol im Display	Status der W-DMX-Verbindung
●	Sender adressiert, DMX-Signal wird empfangen
◎	Sender adressiert, kein DMX-Signal
⊙	Verbindung zu Sender verloren oder Verbindungsaufbau
○	Sender nicht adressiert

Wartung

• Achten Sie darauf, dass die Maschine und die Nebelflüssigkeit nicht verunreinigt wird.
• Füllen Sie regelmäßig destilliertes Wasser in den Tank und betreiben Sie die Maschine zur Reinigung. Füllen Sie nach der Reinigung Nebelflüssigkeit in den Tank und vergewissern Sie sich, das die Maschine ordnungsgemäß Nebel ausstößt.
• Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und das beste Ausstoßverahlten zu erziehlen.
• Übermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer Verschlechterung der Leistung und zu Überhitzung.

Technische Daten

Spannungsversorgung	US model : AC 100-120V, 50 / 60Hz 13,5AEU model : AC 220-240V, 50 / 60Hz 7A
Gesamtanschlusswert	1600W
Aufwärmzeit	8 Minuten (ca.)
Fluidverbrauch	Dunstnebel: 28ml/min
Tankinhalt	5 Liters (1.32 gallon)
Kompatible Nebelflüssigkeit	Antari FLG-5E Heavy Fog Nebelflüssigkeit
Betriebszeit	Dunstnebel: 2,8 Std. bei max. Ausstoß
Umgebungstemperaturbereich	0 °C - 40 °C (32 °F-104 °F)
Steuerung	DMX512, Timer, manuell, W-DMX
DMX-Kanäle	3 Kanäle
Anschluss	Neutrik Powercon (Power)XLR 3-pol und 5-pol (DMX)
Maße	L728 B428 H719 mm(L28,66 B16,85 H28,31 inch)
Gewicht	52,5 kg (115,74 lbs)
