BEDIENUNGSANLEITUNG IP-1500 Antari

Antari IP-1500 Nebelmaschine Bedienungsanleitung

Vielen Dank, dass Sie sich für die ANTARI IP-1500 Nebelmaschine entschieden haben. Das Modell wurde speziell zur Verwendung im Außenbereich konzipiert. Die IP-Schutzart ist 53. Das Gehäuse besteht aus rostfreiem Edelstahl. Dies gewährleistet optimalen Schutz gegen Sprühwasser und ermöglicht hohen Nebelausstoß in feuchter Umgebung. Die IP-1500 besitzt ein ergonomisches Design und ist sehr benutzerfreundlich.

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, können Sie sich in den nächsten Jahren auf eine zuverlässige und überzeugende Leistung Ihrer Antari-Maschine freuen.

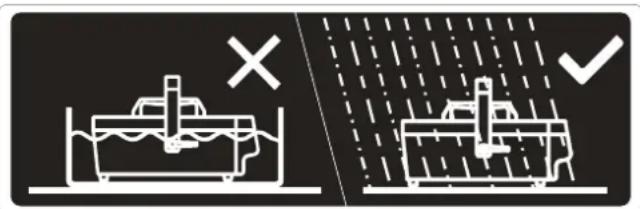

ACHTUNG

Diese Maschine ist nur gegen Sprühwasser geschützt.

Das Eintauchen in Wasser kann zu Schäden führen.

• Die IP-1500 ist konzipiert für die Verwendung im Innen- und Außenbreich. Vergewissern Sie sich vor der Benutzung, dass ein Fehlerstromschutzschalter (RCD) installiert ist.
• Verwenden Sie bitte ausschließlich 3-adrige, geerdete Steckdosen. Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird.

■ Nach dem Betrieb trennen Sie bitte die Maschine vom Netz.

Brandgefahr

■ Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.
Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten. Bitte versuchen Sie nicht, das Gehäuse auseinanderzubauen oder zu verändern. Bei Nichtbeachtung kann das Gerät beschädigt werden oder Verbrennungsgefahr bestehen!
Nur für Erwachsene. Die Maschine muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
■ Die Austrittsdüse wird während des Betriebs sehr heiß (200° C). Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.
■ Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.
■ Füllen Sie den Tank nur mit den Antari Nebelflüssigkeiten FLR oder FLG oder anderen hochwertigen Nebelflüssigkeiten auf Wasserbasis, die von Ihrem Händler empfohlen wurden. Bitte verwenden Sie keine anderen Flüssigkeiten, da dies den Verschleiß von Teilen im Geräteinneren herbeiführen kann.
■ Trinken Sie niemals Nebelflüssigkeit. Sollte es dennoch einmal verschluckt werden, konsultieren Sie bitte sofort einen Arzt. Sollte die Haut oder die Augen einmal mit Nebelflüssigkeit in Berührung kommen, bitte sorgfältig mit Wasser auswaschen.
■ Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, stellen Sie den Betrieb ein. Lassen Sie die Maschine abkühlen und verpacken Sie sie sorgfältig (am besten in der Originalverpackung) und schicken Sie sie bei Ihrem Antari-Händler ein.

Bitte beachten Sie alle auf Ihrer Antari-Maschine angebrachten Warnhinweise und Anweisungen.

Auspacken und Prüfen der Maschine

Öffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf. Bevor Sie mit der Inbetriebnahme Ihrer Antari-Nebelmaschine beginnen, stellen Sie sicher, dass kein offensichtlicher Transportschaden vorliegt. Falls das Gehäuse der

Maschine oder das Netzkabel beschädigt sein sollte, schließen Sie sie nicht ans Netz an und versuchen Sie nicht, sie zu benutzen, bevor Sie Ihren Antari-Händler kontaktiert haben.

Der Versandkarton sollte die folgenden Posten beinhalten:

1. IP-1500 Nebelmaschine mit Griff
2. Netzkabel, geeignet für Außeineinsatz
3. Flüssigkeitsschlauch mit Filter
4. W-1 Funkfernbedienung
5. Montagebügel mit Schrauben
6. Bedienungsanleitung

Inbetriebnahme

1. Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton.
2. Stellen Sie die Maschine auf einer ebenen Oberfläche auf. Vergewissern Sie sich, dass keine Gegenstände, Wasser oder Staub in die Lüfteröffungen an der Unterseite eindringen können.

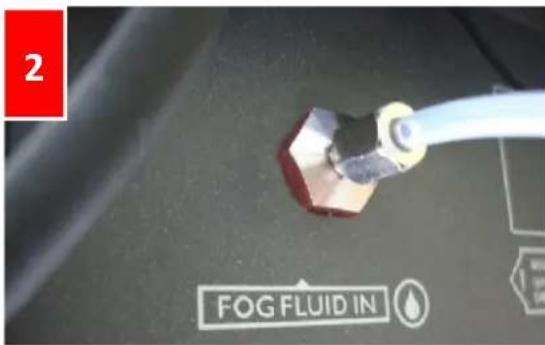

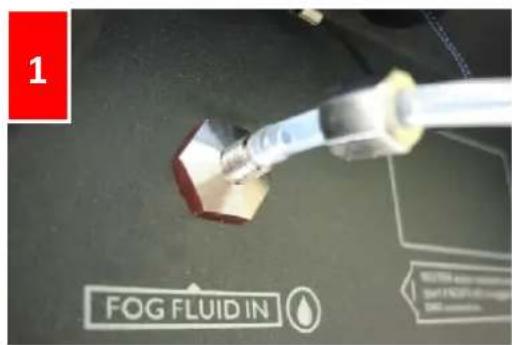

3. Lösen Sie die Mutter am Flüssigkeitseinlass der Maschine und verbinden Sie den Flüssigkeitsschlauch mit dem Einlass. Ziehen Sie Mutter wieder fest an.

1 FOG FLUID IN

2 FOG FLUID IN

Inbetriebnahme

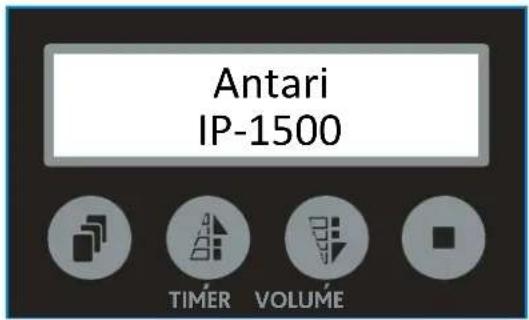

Antari IP-1500 TIMÉR VOLUME

1. Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Maschine ist geeignet für den Innen- und Außenbereich. Achten Sie darauf, dass Netzanschluss wasserfest ausgeführt ist.

2. Stecken Sie den Flüssigkeitsschlauch in einen gefüllten Tank, der auf einer ebenen Fläche aufgestellt sein sollte.

3. Die Maschine besitzt keinen Netzschalter. Durch den Anschluss ans Netz ist sie betriebsbereit. Das Display zeigt kurz "Antari IP-1500", gefolgt von "Wireless Setup" (Funkeinstellung). Für die nächsten 15 Sekunden befindet sich die Maschine im Einstellmodus für die Registrierung von Funkfernbedienungen. Während dieser Phase können bis zu 5 Fernbedienungen gleichzeitig auf die Maschine adressiert werden. Ebenso ist es möglich mit einer Fernbedienung eine unbegrenzte Anzahl von Maschinen parallel steuern. Dafür müssen die Maschinen gleichzeitig in Betrieb genommen werden. Wird keine Fernbedienung während des Funkeinstellmodus auf die Maschine adressiert, bleibt die Einstellung aus dem vorhergenden Betrieb erhalten.

Zur Registrierung einer Funkfernbedienung drücken Sie die Taste A oder B. Halten Sie die Fernbedienung beim Betätigen einer Taste immer in Richtung des Sensors unter dem Display. Bei ordnungsgemäßer Signalübertragung ertönt ein Signalton und das Display beginnt zu blinken. Nach 15 Sekunden wird der Einstellmodus beendet und das Display zeigt "Wireless Setup OK" (Funkeinstellung OK). Es kann dann keine weitere Fernbedienung hinzugefügt werden. Danach beginnt die Aufheizphase und das Display zeigt "Warming Up".

1. Die Aufwärmzeit beträgt etwa 9,5 Minuten. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display "Ready To Fog". Zusätzlich wird ein "W" für Wireless (Funk) angezeigt, wenn diese Funktion aktiviert ist. Danach zeigt das Display den Pumpvorgang der Nebelflüssigkeit an. Bei Inbetriebnahme sammelt sich immer wieder Luft im

Flüssigkeitsschlauch an. Dadurch ist der Flüssigkeitssensor nicht in der Lage, die Nebelflüssigkeit ordnungsgemäß zu erkennen. Das Display zeigt "Empty Fluid" (keine Nebelflüssigkeit). Drücken Sie in diesem Fall die Taste VOLUME am Bedienfeld, woraufhin die Maschine wieder Flüssigkeit aus dem Tank nachpumpt. Der Motor reagiert mit einem Bo-Bo-Bo-Geräusch. Dies ist ein normaler Vorgang. Bevor der Sensor die Flüssigkeit erkennt, wechselt das Display immer wieder zwischen "Ready To Fog W" und "Empty Fluid".

Bedienung

Das integrierte Bedienfeld auf der Maschinenrückseite verfügt über eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Mit dem Bedienfeld kann der Anwender individuell Nebeldauer, Intervall, Austoßvolumen sowie die DMX-Adressen und die Funkfunktion einstellen. Das Bedienfeld umfasst vier Tasten. Auf der LCD-Anzeige werden alle Betriebsparameter dargestellt, die automatisch in einem nichtflüchtigen Speicher gespeichert werden. Dadurch bleiben alle Einstellungen erhalten, auch wenn die Maschine ausgeschaltet wird.

Bedientasten:

TIMER

VOLUME

Function / Up / Down / Stop

Nach dem Aufheizen und bei ausreichend Nebelflüssigkeit zeigt das Display "Ready To Fog W" und die Maschine ist bereit zum Nebelausstoß. Nehmen Sie nun die notwendigen Menüeinstellungen mit den Bedientasten vor.

1. Menüeinstellungen mit der Taste Function

Zeitintervalle für den Timer-Betrieb einstellen

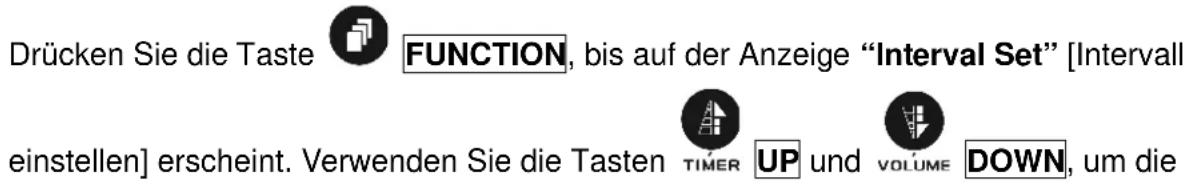

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "Interval Set" [Intervall einstellen] erscheint. Verwenden Sie die Tasten TIMER UP und VOLUME DOWN, um die

Zeitintervalle (d. h. die Pausen zwischen den einzelnen Nebelausstößen) für den Timer-Betrieb zwischen 1 und 200 Sekunden einzustellen.

Nebeldauer für den Timer-Betrieb einstellen

Drücken Sie die Taste

FUNCTION, bis auf der Anzeige "Duration Set"

[Zeitdauer einstellen] erscheint. Verwenden Sie die Tasten UPM und DOWN, um die Zeitdauer der Nebelausstöße zwischen 1 und 200 Sekunden einzustellen.

Nebelmenge für den Timer-Betrieb einstellen

Drücken Sie die Taste

FUNCTION, bis auf der Anzeige "Timer Out"

[Nebelmenge einstellen] erscheint. Verwenden Sie die Taste URE und DOWN, um einen Wert zwischen 1 % und 100 % für die Nebelmenge im Timer-Betrieb einzustellen.

Nebelmenge für den Dauerbetrieb einstellen

Drücken Sie die Taste

CTION, bis auf der Anzeige "Volume Output"

TIMER

VOLUME

[Nebelmenge einstellen] erscheint. Verwenden Sie die

einen Wert zwischen 1 % und 100 % für die Nebelmenge im Dauerbetrieb einzustellen.

DMX512-Adresse einstellen

Drücken Sie die Taste

FUNCTION, bis auf der Anzeige "DMX Address"

[DMX-Adresse einstellen] erscheint. Verwenden Sie die Tasten URE und

VOLUME

DOWN, um die DMX-Startadresse einzustellen. Bitte beachten Sie Kapitel

DMX512-Einstellungen für weiterführende Informationen zum DMX-Betrieb.

Funkfunktion an- und ausschalten

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "Wireless On" [Funkfunktion

UP

und

VOLUME

DOWN

um

An] erscheint. Verwenden Sie die Tasten TIMER UP und VOLUME DOWN, um die

Funkfunktion zu deaktivieren [Anzeige "Wireless Off"] und wieder zu aktivieren [Anzeige "Wireless On"].

2. Dauerbetrieb

Drücken Sie die Taste VOLUME, um einen dauerhaften Nebelausstoß auszulösen. Auf dem Display erscheint "Volume", gefolgt von dem Wert, der im Menüpunkt "Volume Output" eingestellt wurde. Um den Nebelausstoß zu stoppen,

drücken Sie erneut die Taste VOLUME.

3. Ruhezustand

Drücken Sie die Taste FUNCTION, bis auf der Anzeige „Hibernate

VOLUME

Mode" [Ruhezustand] erscheint. Verwenden Sie die Tasten Up und VOLUME Down, um den Ruhezustand zu deaktivieren [Anzeige „Hibernate ModeOff“] und wieder zu aktivieren [Anzeige „Hibernate ModeOn“]. Der Ruhezustand ist ein Energiesparmodus, in dem die Maschine automatisch abschaltet, wenn sie kein DMX-Signal empfängt. Sobald sie wieder ein DMX-Signal empfängt, schaltet sie sich wieder ein.

4. Timer-Betrieb

Im Timer-Betrieb stößt das Gerät automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und das Nebelvolumen richten sich nach den jeweiligen

Menüeinstellungen. Drücken Sie die Taste TIMER, um den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitintervall. Das Gerät zählt

rückwärts bis auf 0 Sekunden und löst den Nebelausstoß aus. Zum Ausschalten des

Timer-Betriebs drücken Sie erneut die Taste TIMER.

5. Ruhezustand

Drücken Sie die Taste FUNCTION, bis auf der Anzeige „Hibernate Mode“ [Ruhezustand]

TIMER

VOLUME

erscheint. Verwenden Sie die Tasten TIMER UP und VOLUME DOWN, um denRuhezustand zu deaktivieren [Anzeige „Hibernate ModeOff“] und wieder zu aktivieren [Anzeige „Hibernate ModeOn“]. Der Ruhezustand ist ein Energiesparmodus, in dem die Maschine automatisch abschaltet, wenn sie kein DMX-Signal empfängt. Sobald sie wieder ein DMX-Signal empfängt, schaltet sie sich wieder ein.

W-1 Funkfernbedienung

Mit der Fernbedienung lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen.

Drücken Sie die Taste A, um den Nebelausstoß auszulösen. Die Taste A hat die gleiche

Funktion wie die Taste VOLUME am Bedienfeld, d. h. der Nebelausstoß richtet sich nach der Einstellung im Menüpunkt "Volume Output". Auf dem Display erscheint "Volume", gefolgt von dem festgelegten Wert. Als zusätzliche Kontrolle leuchtet die LED.

Um den Nebelausstoß zu stoppen, drücken Sie die Taste B.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 pin XLR

1 3 2

1 2 3 4 5

5 pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

DMX512-Einstellungen

Die IP-1500 verfügt über ein DMX512-System. Für den Anschluss an einen DMX-Controller ist ein 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die Maschine kann über einen Steuerkanal im Ausstoß reguliert werden. Der Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den DMX-Controller oder die DMX-Steuerungssoftware programmiert werden. Im DMX-Betrieb können das Bedienfeld oder die Funkfernbedienung W-1 nicht mehr zur Steuerung der Maschine verwendet werden. Durch die Verwendung des DMX-Steuerprotokolls können Nebelmaschinen, Lichteffekte und andere Effektgeräte innerhalb eines Verbunds ganz leicht gesteuert werden.

DMX-Wert	Funktion
0~5	aus (kein Ausstoß)
6~249	Ausstoßregulierung (5~95 %)
250~255	maximaler Ausstoß (100 %)

Hinweise

1. Die Maschine wurde speziell zur Verwendung im Außenbereich konzipiert. Trennen Sie bitte die Maschine nach dem Betrieb vom Netz. Vergewissern Sie sich vor jedem Netzanschluss, dass sich keine Gegenstände, Wasser oder Staub in die Lüfteröffungen

an der Unterseite eindringen können.

1. Bitte verwenden Sie die Antari-Nebelflüssigkeiten FLR und FLG oder andere hochwertige Nebelflüssigkeiten auf Wasserbasis, um ein zufriedenstellendes Ergebnis zu erzielen.

Technische Daten

Modell	IP-1500
Spannungsversorgung	100~120 V AC 50/60 Hz, 220~240 V AC 50/60 Hz
Gesamtanschlusswert	1500 W
Ausstoßvolumen	ca. 566 m3/Min.
Fluidverbrauch	11 Min./Liter
Gewicht	13,5 kg
Maße (LxBxH)	355 x 249 x 147 mm
Aufwärmzeit	10 Min.
Funkfernbedienung	W-1

Bitte lesen Sie diese Anweisungen und bewahren Sie sie gut auf.
