BEDIENUNGSANLEITUNG DNG-200 Antari

Herzlichen Glückwunsch zum Kauf Ihrer neuen ANTARI DNG-200 Bodennebelmaschine

-Einführung

Vielen Dank, dass Sie sich für die Antari DNG-200 Bodennebelmaschine entschieden haben! Basierend auf dem Nebelkühlsystem der DNG-100, besitzt diese Maschine zusätzlich einige herrausragende neue Funktionen. Bei der DNG-200 ist das Nebelgrät gleich mit integriert, sodass der Platzbedarf auf Bühnen nicht zu groß ausfällt.

Im Gegensatz zu anderen Maschinen, die Kohlendioxid für den Betrieb benötigen, kommen bei Antari-Nebelmaschinen keine für die Umwelt und den menschlichen Körper schädlichen Stoffe zum Einsatz. Die DNG-200 ist eine herausragende Maschine, die extrem große Mengen tief liegenden Bodennebels produziert und durch umweltfreundliche Technik besticht - Antari setzt auf Grün!

Bitte halten Sie sich an diese Bedienungs- und Sicherheitsanweisungen, um eine lange und sichere Lebensdauer Ihrer Bodennebelmaschine sicherzustellen.

Bitte beachten Sie alle auf Ihrem ANTARI Gerät angebrachten Warnhinweise und Anweisungen.

-Sicherheitshinweise

• Vor Nässe schützen.
- Nur innerhalb geschlossender Räume betreiben. Nicht für den Betrieb im Freien geeignet.
• Die ideale Betriebstemperatur liegt zwischen 10° und 30° Celsius.
- Die Netzverbindung erfolgt über zwei professionelle PowerCon-Netzkabel. Bevor Sie die Maschine mit dem Stromnetz verbinden, überprüfen Sie bitte sorgfältig, ob Ihre
- Versorgungsspannung mit der auf der Maschine angegebenen übereinstimmt. Verwenden Sie eine geerdete 3-polige Steckdose.
- Soll die Maschine an anderer Stelle installiert oder transportiert werden, muss vor einer erneuten Benutzung eine Wartezeit von einer Stunde eingehalten werden, sodass sich das Kühlmittel im Kühlerelement stabilisieren kann.
- Wird die Maschine horizontal bewegt, muss vor einer Benutzung eine Wartezeit von 5 Minuten eingehalten werden.
- Nach dem Betrieb trennen Sie bitte die Maschine vom Netz oder schalten sie aus.
- Diese Maschine ist nicht ist nicht wassergeschützt. Sollte Feuchtigkeit, Wasser oder Nebelfluid ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz und trocknen bzw. reinigen sie. Sollte sich die Maschine nicht reinigen lassen, kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler bevor Sie die Maschine erneut benutzen.
- Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.
- Nur für Erwachsene. Die Nebelmaschine muss außerhalb der Reichweite von Kindern installiert werden.
* Betreiben Sie die Ma

• Betreiben Sie die Maschine in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 1 Meter um und über der Maschine ein.
• Die Maschine darf nur auf ebenen Flächen positioniert werden. Bei Gefällen besteht Gefahr von unbeabsichtigtem Verrutschen.
• Für den Fall, dass Ihre Antari DNG-200 Bodennebelmaschine nicht ordnungsgemäß funktioniert, schalten Sie sie bitte für 5 Minuten ab. Wenn die Maschine nach erneutem
• Einschalten weiter besteht, kontaktieren Sie bitte Ihren Antari-Händler. Lassen Sie die Maschine immer vor Reinigungs- und Wartungsarbeiten abkühlen.

-Auspacken und Prüfen der Maschine

Öffnen Sie den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Der Versandkarton sollte die folgenden Posten beinhalten:

1. DNG-200 Bodennebelmaschine
2. D-20 LCD-Controller (bereits an der Maschine installiert)
3. Zwei PowerCon-Netzkabel für den Anschluss an Neutrik PowerCon-Stecker
4. 3 m Nebelschlauch
5. Bedienungsanleitung (Posten 3-5 befinden sich in einem Behälter auf der Maschine)
6. Wasseraufnahmeschale (bereits in der Maschine installiert)
7. 3 m PU-Schlauch, 6 mm ∅

-Inbetriebnahme

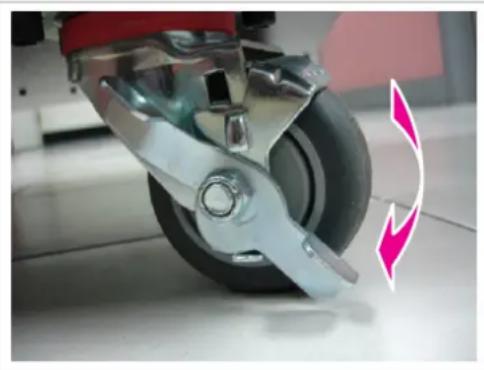

- Durch die Lenkrollen auf der Unterseite der DNG-200 lässt sich die Maschine leicht bewegen. Zwei der Rollen verfügen über eine Feststellbremse. Positionieren Sie die Maschine am gewünschten Ort und drücken Sie die Bremsvorrichtung nach unten, um unbeabsichtiges Verrutschen zu verhindern. Um die Maschine zu bewegen, lösen Sie die Bremse indem Sie die Vorrichtung nach oben drücken. Bitte beachten Sie, dass die Maschine auf Grund ihrer Größe nicht an einem Gefälle positioniert werden darf (siehe Abbildung 1).

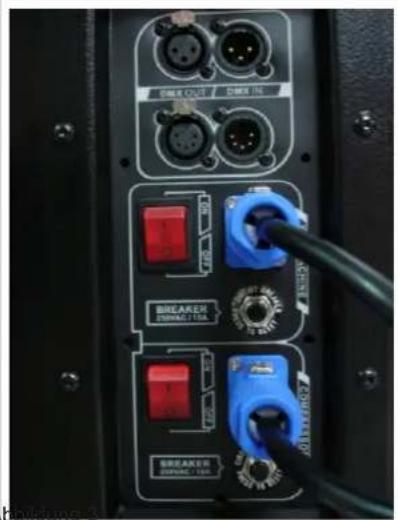

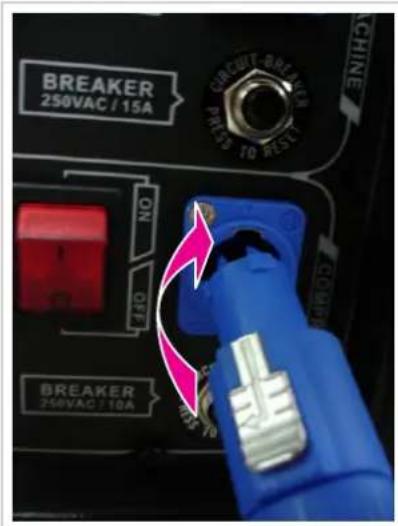

- Stecken Sie jede der Netzleitungen in die entsprechende PowerCon-Buchse an der Maschine, und drehen Sie sie etwa 10° im Uhrzeigersinn, bis das Kabel fest sitzt. Das obere Kabel speist den Nebelgenerator und das untere den Kompressor (siehe Abbildung 2 und 3).

BREAKER 250VAC / 15A CIRCUIT-BREAKER PRES TO REST ON OFF BREAKER 250VAC / 10A 70Ω

Abbildung 2 Abwicklung

BREAKER LENGTH JOURNAL BREAKER LENGTH - 10A

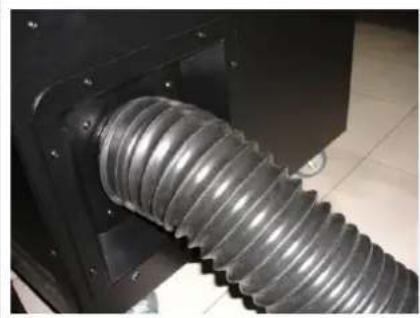

• Schließen Sie den 3 m langen Nebelschlauch an die Maschine an. Der Schlauch kann je nach Bedarf gekürzt werden (siehe Abbildung 4).
• Befüllen Sie den Tank mit Nebelfluid (Antari FLR Light Fog Fluid wird empfohlen) und verschließen Sie die Tankkappe (siehe Abbildung 5).

Abbildung 4 Abbildung 5

Bantari LIGHT FOG 5 LITER FIR-3 2018 Abbildung 5

-Bedienung

• Stecken Sie den Netzstecker der Maschine in eine geerdete Steckdose und schalten Sie sie über beide Netzschalter auf der Rückseite der Maschine ein. Drücken Sie bitte zuerst den Schalter für den Kompressor und dann den Schalter für die Nebelmaschine.
• Daraufhin beginnt die Aufheizphase. Die LCD-Anzeige der D-20 Steuerung zeigt nun "Warming up" [aufheizen] an. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Bitte warten Sie, bis auf der Anzeige "Ready To Fog" [nebelbereit] erscheint.
• Nehmen Sie die notwendigen Menüeinstellungen mit dem Tastenfeld auf der D-20 Steuerung vor (siehe Kapitel D-20 Steuerung).
• Die DNG-200 verfügt über ein DMX512-System. Dazu sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht (siehe Kapitel DMX512-Einstellungen).
• Warten Sie bei der ersten Inbetriebnahme bis das Display der Steuerung "Ready To Fog" [nebelbereit] anzeigt. Drücken Sie die Taste Manual für einige Sekunden um den Nebelausstoß der Maschine zu aktivieren. Dadurch kann die Luft aus dem Nebelschlauch entweichen. Sobald der Nebel gleichmäßig austritt, können Sie Einstellungen an der Steuerung D-20 vornehmen. Wird die Maschine nicht häufig benutzt, wiederholen Sie diesen Vorgang bitte vor jeder Benutzung, sodass die Luft entweichen kann.
  • Die Durchschnittstemperatur des Heizelements der DNG-200 beträgt 220°C.

-D-20, Steuerung mit LCD-Anzeige

Die Steuerung D-20 verfügt über ein 2-m-Kabel, einen 5-poligen XLR-Stecker und eine LCD-Anzeige, auf der alle Betriebszustände der Maschine abgelesen werden können. Mit dem Interface kann der Anwender individuell Nebeldauer, Intervall, und Ausstoßvolumen sowie die DMX-Adresse einstellen. Das Bedienfeld der Steuerung umfasst 6 Tasten. Alle Betriebsparameter werden automatisch in einem nichtflüchtigen Speicher gespeichert. Dadurch bleiben alle Einstellungen erhalten, auch wenn die Maschine ausgeschaltet wird.

-Tastenbelegung

-Menüeinstellungen mit der Taste FUNCTION

-Zeitintervalle für den Timer-Betrieb einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "Interval Set" [Intervall einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitintervalle (d.h. die Pausen zwischen den einzelnen Nebelausstößen) für den Timer-Betrieb zwischen 10 und 300 Sekunden einzustellen.

-Nebeldauer für den Timer-Betrieb einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "Duration Set" [Zeitdauer einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Zeitdauer der Nebelausstöße zwischen 10 und 100 Sekunden einzustellen.

-Nebelmenge einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "Volume Out" [Nebelmenge einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um eine von vier Voreinstellungen für die Nebelmenge zu wählen:

• Nonstop Burst [Dauernebel] - Die Maschine prodziert konstant Bodennebel. Das Ausstoßvolumen wird von der Maschine automatisch über die Betriebstemperatur geregelt.
  ●High Volume [große Nebelmenge] -- etwa 60 % Austoß
  ●Medium Volume [mittlere Nebelmenge] -- etwa 52 % Austoß
  ●Low Volume [niedrige Nebelmenge] -- etwa 35 % Austoß

Nebelmenge Nebeldauer Pause zwischen den Nebelausstößen
Nonstop Burst [Dauernebel] Dauernebel*	--
High Volume [große Nebelmenge]	1 Minute	1 Minute
Medium Volume [mittlere Nebelmenge]	2 Minute	1 Minute
Low Volume [niedrige Nebelmenge]	Dauernebel*	--

* Die Maschine produziert in der Einstellung "Nonstop Burst" und "Low Volume" Dauernebel. In der Einstellung "Nonstop Burst" ist der Ausstoß allerdings höher.
* Bitte Stellen Sie den Nebelbetrieb für 5 Minuten ein, bevor Sie von der Einstellung "Nonstop Burst" in die Einstellung "High Volume" oder "Medium Volume" wechseln.

-DMX512-Adresse einstellen

Drücken Sie die Taste FUNCTION, bis auf der Anzeige "DMX 512 Add" [DMX512-Adresse einstellen] erscheint. Verwenden Sie die Tasten UP und DOWN, um die Maschine auf die DMX-Adresse Ihres DMX-Steuergäräts einzustellen. Bitte beachten Sie Kapitel DMX512-Einstellungen für weiterführende Informationen zum DMX-Betrieb.

-Timer-Betrieb

Im Timer-Betrieb stößt das Gerät automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und das Nebelvolumen richten sich nach den jeweiligen Menüeinstellungen. Drücken Sie die Taste TIMER, um den Timer-Modus zu aktivieren. Auf dem Display erscheint das eingestellte Zeitintervall. Das Gerät zählt rückwärts bis auf 0 Sekunden und löst den Nebelausstoß aus. Zum Ausschalten des Timer-Betriebs drücken Sie erneut die Taste TIMER.

-Dauerbetrieb

Drücken Sie die Taste VOLUME, um einen dauerhaften Nebelausstoß auszulösen. Auf dem Display erscheint der Wert, der im Menüpunkt "Volume Out" [Nebelvolumen einstellen] eingestellt wurde, d.h. Nonstop Burst [Dauernebel], High [60 %], Medium [52 %] oder Low [35 %]. Um den Nebelausstoß zu stoppen, drücken Sie erneut die Taste VOLUME.

-Manueller Betrieb

Für sofortigen Nebelausstoß mit maximaler Nebelmenge, halten Sie die Taste MANUAL gedrückt. Auf dem Display erscheint "Manual Output" [manueller Ausstoß]. Sobald Sie die Taste wieder lösen, wird der Nebelausstoß gestoppt. Der manuelle Betrieb hat Vorrang vor dem Dauerbetrieb und dem Timer-Betrieb. Selbst wenn eine dieser Betriebsarten eingestellt ist, stößt die Nebelmaschine immer die maximale Nebelmenge beim Drücken der Taste MANUAL aus.

-Wichtige Hinweise

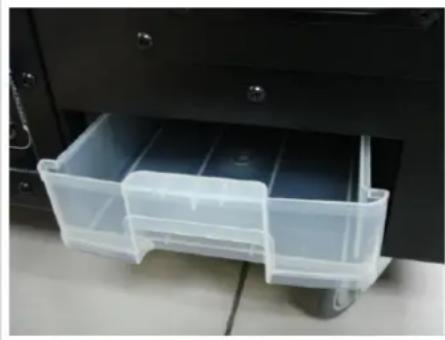

• Auf der Rückseite der DNG-200 befindet sich eine Aufnahmeschale für Wassertropfen, die durch den Kompressorbetrieb entstehen. Bitte überprüfen Sie regelmäßig den
• Wasserstand der Aufnahmeschale und entleeren Sie diese rechtzeitig, um ein Überlaufen zu verhindern (siehe Abbildung 6).
• Bei einer längeren Betriebsdauer oder wenn eine Überprüfung des Wasserstands vorübergehend nicht möglich ist, kann die Aufnahmeschale auch entfernt und stattdessen der mitgelieferte PU-Schlauch am Wasserauslassloch oberhalb des Tanks angeschlossen und dadurch das Wasser abgelassen werden. Nach dem Ablassen, drücken Sie die rote Taste, um den Schlauch zu entfernen (siehe Abbildung 7).

• Die DNG-200 verfügt über einen Pumpentemperatursensor, der den Pumpbetrieb durch Temperaturzunahme einstellt, wenn das Nebelfluid im Tank aufgebraucht ist. Sinkt die Temperatur der Machine, nimmt die Pumpe wieder den Betrieb auf. Bitte prüfen Sie stets ob sich genügend Nebelfluid im Tank befindet.
• Auf der Maschinenrückseite befindet sich das schwarzes Metallnetz. Dies ist das Einlassloch für den Lüfter. Bitte halten Sie dieses Loch stets frei und halten Sie es durch regelmäßiges Reinigen sauber.
• Sollten Sie einen verminderten bzw. keinen Ausstoß oder Pumpgeräusche während des Betriebs wahrnehmen, schalten Sie die Maschine sofort aus und trennen Sie sie vom Netz. Kontrollieren Sie, ob sich ausreichend Nebelfluid im Tank befindet oder ob die externe Sicherung, die Steuereinheit oder die Stromversorgung Probleme verursacht.

• Falls keine der genannten Punkte ein Problem darstellt und die Maschine dennoch nicht ordnungsgemäß funktioniert, überprüfen Sie den Verbindungsschlauch zum Tank und vergewissern Sie sich, dass Fluid hindurchfließen kann.

• Wenn Sie die Ursache des Problems nicht feststellen können, versuchen Sie bitte nicht die Maschine weiter zu betreiben, um Schäden zu vermeiden. Schalten Sie die Maschine aus und lassen Sie sie herunterkühlen. Konatktieren Sie Ihren Antari-Händler oder einen qualifizierten Servicetechniker. Zerlegen Sie niemals die Maschine selbst.

• Durch anhaltenden Nebelbetrieb der DNG-200, können sich Rückstände auf dem Boden bilden und eine Rutschgefahr darstellen. Bitte schenken Sie diesem Punkt besondere Beachtung und stellen Sie sicher, dass die Sicherheit von Personen dadurch nicht gefährdet ist.
• Die DNG-200 Bodennebelmaschine benötigt für den Betrieb kein Trockeneis und ist umweltfreundlich und sicher. Allerdings kann der ausgestoßene Nebel durch Wind weggeblasen werden. Bitte beachten Sie, dass Lüfter und Klimaanlagen den Nebelbetrieb beeinträchtigen können.

-Wartung der Maschine

• Reinigen Sie die Maschine regelmäßig, um Ersatzteile und hohe Reperaturkosten zu vermeiden.
• Achten Sie darauf, dass das Nebelfluid nicht verunreinigt wird. Der Deckel sollte sich stets auf dem Tank befinden.
• Reinigen Sie die Maschine nach dem Gebrauch und entleeren Sie den Fluidtank vor einer längeren Lagerung. Trennen Sie Nebelschlauch und Netzkabel von der Maschine und verräumen Sie die Teile in das dafür vorgesehene Fach auf der Vordersteite der Maschine. Heizen Sie die Maschine einmal im Monat auf, um sie vor Feuchtigkeit zu schützen.
• Lagern Sie die Maschine kühl und trocken.

-Technische Daten

Spannungsversorgung	100~120 V AC, 50~60 Hz	220~240 V AC, 50~60 Hz
Gesamtanschlusswert (Kompressor)	750 W	600 W
Kältemittel	-404A, 1,75 lb	-404A, 1,75 lb
Nennstrom	6,7 A	3,2 A
Anlaufstrom	61 A	21 A
Kapazität	3.200 BTU (3.376.000 J)/Std.	2.745 BTU (2.895.975 J)/Std.
Sicherung Kompressor	15 A, 250 V	10 A, 250 V
Heizelement	1450 W	2500 W
Ausstoßvolumen	350 m3/Min.	350 m3/Min.
Aufwärmzeit	24 Min.	12 Min.
Sicherung Nebelmaschine	15 A, 250V	15 A, 250V
Tankinhalt	10 Liter	10 Liter
Fluidverbrauch	11 Min./Liter (hoher Ausstoß)	11 Min./Liter (hoher Ausstoß)
Mitgelieferte Fernbedienung	D-20 (Timer-Steuerung mit LCD-Anzeige, mit 2 m Zuleitung)
Mitgeliefertes Zubehör	3 m Nebelschlauch
Gewicht	120 kg
Maße (LxBxH)	780 x 608 x 686 (mm)
Nebelfluid	Antari FLR (Light Fog Liquid) empfohlen
Anzahl DMX-Kanäle	1
Zustätzliche Informationen	eigenständiges Gerät - kein Betrieb mit CO2/Trockeneis
	Bodengerät (4 Lenkrollen)

-Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den Anschluss an einen DMX-Controller. Die nachfolgende Grafik zeigt die

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

-DMX512-Einstellungen

Die DNG-200 verfügt über ein DMX512-System. Für den Anschluss an einen DMX-Controller sind 3-polige und 5-polige DMX-Anschlüsse auf der Rückseite der Maschine angebracht. Die Maschine kann über einen Steuerkanal im Ausstoß reguliert werden. Der Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Nach dem Anschluss an einen DMX-Controller können Timer-Funktionen wie Nebeldauer und Intervall über den DMX-Controller oder die DMX-Steuerungssoftware programmiert werden. Die Steuerung D-20 kann nun nicht mehr zur Steuerung der Maschine verwendet werden. Durch die Verwendung des DMX-Steuerprotokolls können Nebelmaschinen, Lichteffekte und andere Effektgeräte innerhalb eines Verbunds ganz leicht gesteuert werden.

192 - 255 = maximaler Ausstoß (60%)

127 - 191 = mittlerer Ausstoß (52%)

32 - 126 = minimaler Ausstoß (35%)

0 - 31 = aus (kein Ausstoß)

Zwischen den Werten 0 bis 31 besitzt die Maschine kein ausreichendes Ausstoßvolumen und ist aus.

Zwischen den Werten 31 bis 126 besitzt die Maschine ein minimales Ausstoßvolumen von 35%. Zwischen den Werten 127 bis 191 besitzt die Maschine ein mittleres Ausstoßvolumen von 52%. Zwischen den Werten 191 bis 255 besitzt die Maschine ein maximales Ausstoßvolumen von 60%.

-Bedienhinweise

• Warten Sie nach dem Betrieb 15 Minuten, bevor Sie die Maschine ausschalten.
• Schalten Sie die Maschine nicht fortwärend an und aus. Zwischen jedem An- und Ausschalten sollte 1 Minute vergehen.
• Betreiben Sie die Maschine in gut gelüfteten Räumen.
• Stellen Sie nie zwei oder mehr DNG-200 Maschinen dicht nebeneinander um eine gute Warmluftzirkulation zu gewährleisten.
• Betreiben Sie die Maschine nicht bei direkter Sonneneinstrahlung.
• Es wird dringend empohlen niemals länger als 20 Minuten Dauernebel zu produzieren.
• Andernfalls können die Leistung und Lebensdauer des Kompressors beeinträchtigt werden.
