Type de produit	Machine à fumée
Marque	Antari
Modèle	F-7
Dimensions (L x l x H)	728 x 428 x 719 mm
Poids	52,5 kg
Alimentation	AC 100-240 V, 50/60 Hz, 1600 W
Temps de chauffage	Environ 6 minutes
Consommation de liquide (mode fog)	140 ml/min
Consommation de liquide (mode faze)	28 ml/min
Capacité du réservoir	5 litres
Liquide compatible	Antari FLG-5E Heavy Fog Fluid
Contrôle	DMX512, timer, manuel, W-DMX
Canaux DMX	3 canaux
Connecteurs	Neutrik PowerCon (alimentation), XLR 3 et 5 pôles (DMX)
Affichage	LCD bleu
Fonctions principales	Timer (intervalle, durée, volume), mode volume continu, vitesse ventilateur réglable, arrêt automatique avec nettoyage
Sécurité	Protection contre les surchauffes, arrêt automatique, distance de sécurité minimale de 50 cm
Entretien	Nettoyage régulier à l'eau distillée, vidanger le réservoir avant transport
Conditions d'utilisation	Intérieur, température ambiante de 0°C à 40°C
Contenu de la livraison	1 machine, 2 câbles d'alimentation, 2 réservoirs de liquide, 1 mode d'emploi
Garantie et assistance	Contacter le revendeur Antari, aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - F-7 Antari

Comment allumer la machine Antari F-7 ?

Placez la machine sur une surface plane, remplissez le réservoir avec du liquide Antari, branchez l'alimentation et allumez. Le préchauffage dure environ 6 minutes. Une fois que l'écran affiche Ready to Fog, appuyez sur le bouton VOLUME pour émettre de la fumée.

Quel liquide puis-je utiliser dans la machine F-7 ?

Utilisez exclusivement du liquide à fumée de haute qualité à base d'eau Antari FLG ou un liquide recommandé par votre revendeur. L'utilisation d'autres liquides peut causer des problèmes d'encrassage ou des crachotements.

Comment régler le mode timer sur la F-7 ?

Appuyez sur le bouton TIMER pour activer le mode timer. Utilisez le menu pour régler l'intervalle (1 à 300 secondes), la durée (1 à 120 secondes) et le volume de fumée (20 à 100%). La machine émettra de la fumée à intervalles réguliers.

Comment nettoyer la machine à fumée Antari F-7 ?

Videz le réservoir de liquide et remplissez-le d'eau distillée. Allumez la machine et laissez-la fonctionner jusqu'à ce que l'eau soit épuisée. Répétez l'opération si nécessaire. Ensuite, remplissez avec du liquide à fumée et vérifiez le bon fonctionnement.

Que faire si la machine ne produit pas de fumée ?

Vérifiez que la machine est allumée et que le préchauffage est terminé. Assurez-vous que le réservoir contient du liquide. Si le problème persiste, éteignez la machine, débranchez-la et contactez votre revendeur Antari. Ne tentez pas de réparer vous-même.

Comment connecter un contrôleur DMX à la F-7 ?

Utilisez un câble XLR 3 ou 5 pôles pour connecter le contrôleur à la machine. Réglez l'adresse DMX dans le menu (de 1 à 510). La machine utilise 3 canaux DMX : canal 1 pour le mode (Faze/Fog), canal 2 pour le volume de fumée, canal 3 pour la vitesse du ventilateur.

Quelle distance de sécurité dois-je respecter ?

Laissez un espace libre d'au moins 50 cm tout autour de la machine pour garantir une bonne aération. Respectez également une distance minimale de 50 cm entre le bec de la machine et les matériaux inflammables.

Puis-je utiliser la machine en extérieur ?

La machine est conçue pour une utilisation en intérieur uniquement. Protégez-la de l'humidité et des projections de liquide. Une utilisation en extérieur pourrait endommager l'appareil et présenter des risques électriques.

Comment éteindre correctement la machine ?

Maintenez le bouton STOP enfoncé pendant 3 secondes. La machine lance un programme de nettoyage automatique puis s'éteint d'elle-même. Débranchez ensuite l'alimentation si vous ne l'utilisez pas pendant une longue période.

Que faire en cas de fuite de liquide ?

Débranchez immédiatement la machine du secteur. Nettoyez le liquide avec un chiffon humide. Si du liquide a pénétré à l'intérieur, contactez votre revendeur Antari avant de réutiliser l'appareil. Ne jamais avaler le liquide.

MODE D'EMPLOI F-7 Antari

Timer Interval XXX Sec

Timer Duration XXX Sec

DMX-512 Address: XXX

Mode d'emploi - Français

Notices de Sécurité

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre générateur à fumée Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

• Protéger de l'humidité.
  • Utilisez uniquement des prises de courant à terre à 3 broches.
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
• Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la machine.
• L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité. En cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec un chiffon humide. Si du liquide devait pénétrer à l'intérieur de l'appareil, débranchez le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser.
• A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de reparer le produit parce quet détruire la machine.
  • L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher

sans surveillance.

• Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante, laissez un espace libre de 50 cm tout autour de l'appareil.
• Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à fumée.
• Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux enflammables.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLG ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
• Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez le immédiatement. S'il vous plaît contactez votre revendeur Antari.
• Faites attention à ce que le réservoir soit toujours complètement vidé avant d'envoyer ou transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.

Déballage & Inspection

Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari.

Contenu de la livraison : 1 x F-7 SMAZE

2 x Câble d'alimentation (1 x pour la machine, 1 x pour le ventilateur)

2 x Réservoir de liquide

1 x Mode d'Emploi

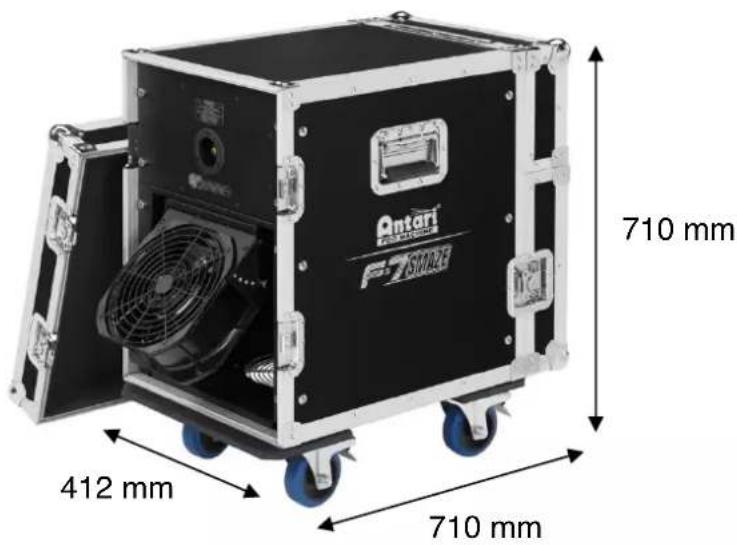

Dimensions du Produit

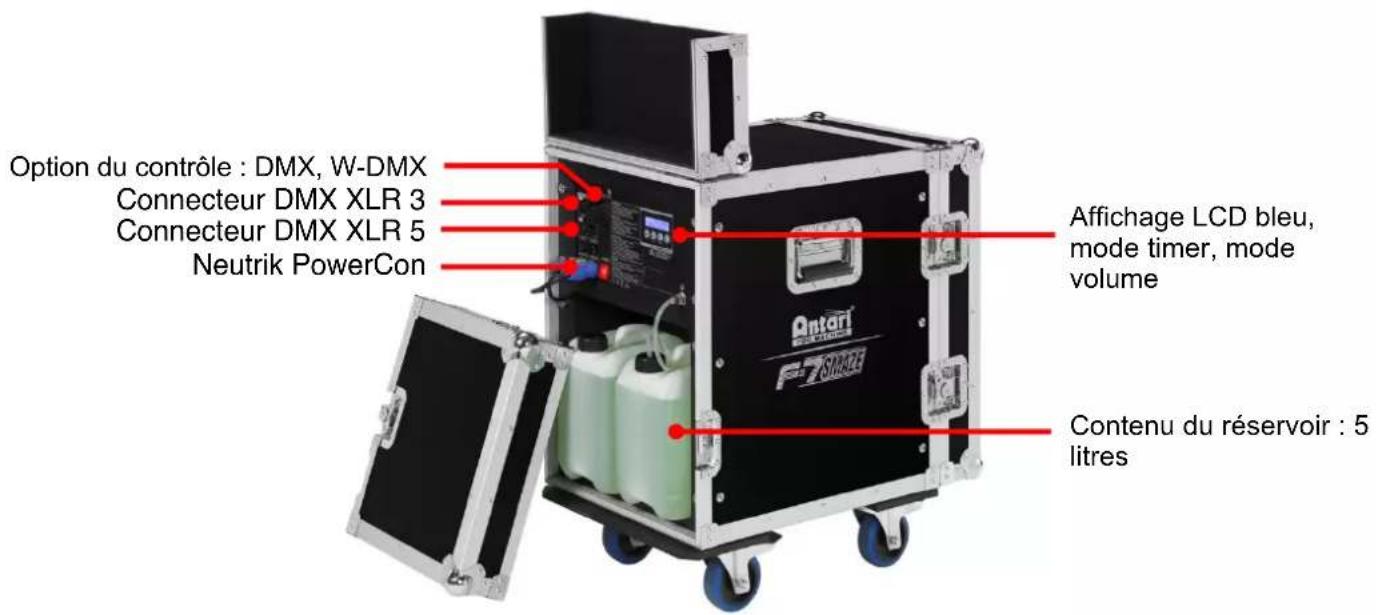

Descriptif du Produit

Mise en Service

Etape 1 : Positionnez la machine sur une surface plane avec au moins 50cm d'espace libre tout autour.

Etape 2 : Remplissez le réservoir avec un liquide approprié.

Etape 3 : Branchez la machine à l'alimentation (assurez-vous que l'alimentation soit compatible).

Reliez l'appareil à la terre afin d'éviter tout risque de choc électrique.

Etape 4 : Allumez la machine, elle passe en préchauffage (environ 4 minutes). Le temps de chauffage prend environ 6 minutes. Une fois que la machine est prête à fonctionner, l'affichage va indiquer Ready to Fog. Après, la émission de fumée est possible.

Etape 5 : Pour commencer : appuyez sur le bouton VOLUME.

Etapte 6: Pour éteindre la machine, appuyez sur STOP pendant 3 secondes. Un programme de nettoyage va se lancer. La machine s'éteindra automatiquement dès la fin du programme.

Opération

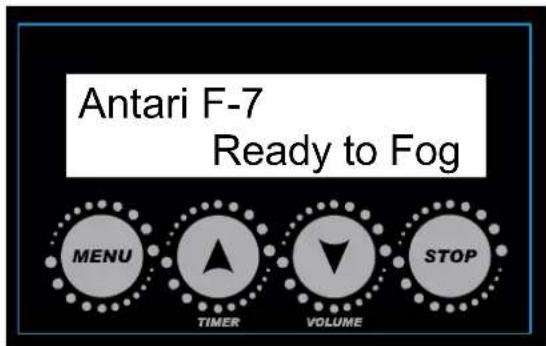

Panneau de Contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.

Bouton	Fonction
[MENU]	Permet d'accéder aux différents menus
[UP]/[TIMER]	Pour augmenter une valeur / Pour activer le mode Timer
[DOWN]/[VOLUME]	Pour diminuer une valeur / Pour activer le mode continu
[STOP]	Pour inactiver le débit de fuméeou pour sélectionner et mémoriser les paramètresMaintenir appuyé 3 sec pour éteindre l’appareil(nettoyage automatique)

Réglage de Menu

Mode d'utilisationXXXX	Sélectionnez mode Fog ou Faze
Timer IntervalXXX Sec	Réglage de l'intervalle entre 1 et 300 secondes.
Timer DurationXXX Sec	Réglage de la durée entre 1 et 120 secondes.
Timer OutputXXX %	Réglage du volume de fumée entre 20 et 100 %.
Volume OutputXXX %	Réglage du volume de fumée entre 20 et 100 % ou fumée continue.
Fan SpeedXXX %	Détermine la vitesse du ventilateur de 20 à 100 % ou eteint le ventilateur.
DMX-512Address: XXX	Réglage de l'adresse DMX/W-DMX entre 1 et 510.
W-DMX PowerXX	Allume / Eteint le W-DMX.

W-DMX Reset

XX

Débrancher d'un émetteur W-DMX.

Air Pump Sensor

XX

Allume / Eteint le détecteur de la pompe.

Run Last Setting

XX

Allume / Eteint le lancement des dernières fonctions enregistrées.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

5 Pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

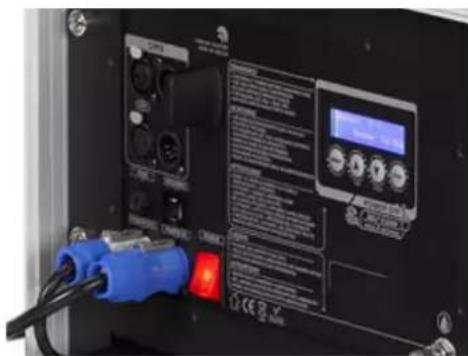

Operation DMX

Connexion DMX – Connectez la machine à un contrôleur DMX ou une machine dans la chaîne DMX. Pour la connexion DMX, les raccords XLR 3 pôles et 5 pôles se trouvent au front de la machine.

Réglage de l'adresse – Utilisez la fonction DMX-512 Address dans le menu afin d'attribuer les adresses DMX. La machine peut être réglé par 3 canaux DMX. L'adresse de départ est déterminée sur le 1er canau détecté par le contrôleur. Assurez-vous que les canaux de se superposent pas afin que la machine fonctionne correctement.

Fonctions DMX

Canal	Valeur	Fonction
1	0-127	Mode Faze
	128-255	Mode Fog
2	0-5	Pas de fumée
	6-255	Volume de 21 à 100%
3	0-5	Ventilateur 20%
	6-255	Ventilateur 21 à 100%

État du la Connexion W-DMX

Symbole sur l'écran	État du la connexion W-DMX
●	Transmetteur assigné ; signal DMX reçu
◎	Transmetteur assigné ; pas de signal DMX
○	Connexion transmetteur perdue ou transmetteur connectant
○	Transmetteur n'est pas assigné

Nettoyage et Maintenance

• Faites toujours attention de ne pas polluer le liquide à fumée.
• Nettoyer la machine régulièrement ; verser d'eau distillée dans le réservoir et allumer la machine. Après le nettoyage, remplissez la machine avec de liquide à fumée et assurez-vous que la machine puisse émettre de fumée correctement.
• Pour une performance optimale, nous vous conseillons de faire fonctionner la machine au moins une fois par mois.
• Poussière, liquide et boue excessive provoquer la surchauffe de l'élément de chauffage.

Caractéristiques Techniques

Alimentation	US model : AC 100-120V, 50 / 60Hz EU model : AC 220-240V, 50 / 60Hz 7A
Puissance de rendement	1600W
Temps de chauffage	env. 8 m3/min.
Consommation de liquide	Mode fog : 140ml/minMode faze : 28ml/min
Contenu du réservoir	5 Liters (1.32 gallon)
Liquide compatible	Antari FLG-5E Heavy Fog Fluid
Durée maximale d'utilisation	Mode faze : 2,8 hors à débit maximal
Température ambiante	0 °C - 40 °C (32 °F-104 °F)
Contrôle	DMX512, timer, manuellement, W-DMX
Caneaux DMX	3 canaux
Connexion	Neutrik Powercon (alimentation)XLR 3 pôles et 5pôles (DMX)
Dimensions	L728 l428 H719 mm(L28.66 l16.85 H28.31 inch)
Poids	52.5 kg (115.74 lbs)
