Marque	Antari
Modèle	Z-1520 RGB
Type de produit	Machine à fumée LED RGB
Dimensions (L x l x H)	418 x 295 x 210 mm
Poids	10.4 kg
Alimentation	AC 120V/60Hz ou 230V/50Hz, 1550W
Fusible	120V=15A 250V / 230V=9A 250V
Temps de chauffage	Environ 5 minutes
Rayon d'émission	5 m (hauteur) x 1 m (largeur)
Durée max de débit continu	8 secondes
Capacité du réservoir	2.4 L
Consommation de liquide	25 ml/10 secondes
Liquide recommandé	Antari FLC à base d'eau
Types de contrôle	DMX512, manuel, timer, télécommande sans fil
Canaux DMX	8
Connecteurs d'alimentation	Neutrik PowerCon
Connecteurs DMX	XLR 3 et 5 pôles
LED	22 x 3W (rouge 8, vert 7, bleu 7)
Mode couleur	Macro (1-10), Chase (1-15)
Portée sans fil	Jusqu'à 50 m
Distance de sécurité	50 cm autour de l'appareil
Entretien	Nettoyer avec un chiffon sec, purger avec eau distillée
Remplacement fusible	Utiliser un fusible de même type
Garantie	Contacter le revendeur pour toute réparation

FOIRE AUX QUESTIONS - Z-1520 RGB Antari

Comment démarrer la machine Z-1520 RGB ?

Placez la machine sur une surface plane avec 50 cm d'espace libre. Remplissez le réservoir avec du liquide Antari FLC. Branchez l'alimentation et mettez la machine en service. Attendez environ 5 minutes que l'écran affiche Ready To Fog. Appuyez sur le bouton VOLUME pour activer le débit de fumée.

Quel liquide utiliser avec la Z-1520 RGB ?

Utilisez exclusivement du liquide à fumée de haute qualité à base d'eau Antari FLC ou un liquide recommandé par votre revendeur. L'utilisation d'autres liquides peut encrasser la machine et annuler la garantie.

Comment configurer le contrôle DMX ?

Connectez un contrôleur DMX via les connecteurs XLR 3 ou 5 pôles. Dans le menu, réglez l'adresse DMX (1-504) via l'option DMX512 Address. La machine utilise 8 canaux : fumée, RGB, chase, vitesse, dimmer et stroboscope.

Que faire si la machine ne chauffe pas ?

Vérifiez que l'alimentation correspond à la tension requise (120V ou 230V). Assurez-vous que le fusible n'a pas sauté. Si le problème persiste, contactez votre revendeur Antari.

Comment nettoyer la machine à fumée ?

Débranchez l'appareil. Nettoyez les orifices d'aération avec un compresseur d'air ou une brosse douce. Essuyez l'extérieur avec un chiffon sec. Pour un stockage prolongé, purgez le circuit avec de l'eau distillée.

Comment remplacer le fusible ?

Débranchez l'appareil. Ouvrez le porte-fusible et remplacez-le par un fusible de même type : 15A 250V pour 120V, 9A 250V pour 230V. Refermez et testez la machine.

Comment utiliser la télécommande sans fil W-2 ?

Assurez-vous que la fonction sans fil est activée dans le menu (Wireless Setting On). La télécommande a 4 boutons (A-D) programmables pour contrôler la fumée et les LED. Portée max 50 m en ligne de vue.

Quelle distance de sécurité respecter ?

Laissez un espace libre d'au moins 50 cm autour de la machine et 50 cm entre la buse et tout matériau inflammable. Installez l'appareil dans un endroit bien aéré.

Que faire en cas de fuite de liquide ?

Débranchez immédiatement l'appareil. Nettoyez le liquide avec un chiffon sec. Si du liquide pénètre à l'intérieur, ne réutilisez pas la machine et contactez votre revendeur Antari.

Comment entreposer la machine Z-1520 RGB ?

Avant tout transport ou stockage, videz complètement le réservoir. Nettoyez la machine et purger le circuit avec de l'eau distillée. Conservez-la dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI Z-1520 RGB Antari

EnglishFrançaisDeutsch · · · 中文

Safety Information

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boî tier de votre générateur à fumée Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

• Protéger de l'humidité.
  • Utilisez uniquement des prises de courant à terre à 3 broches.
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
• Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la machine.
• L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité. Si du liquide is spilled, débranchez l'appareil du secteur et nettoyez la machine avec un chiffon sec. Si du liquide devait pénétrer à l'intérieur de l'appareil, débranchez le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser.
• A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de reparer le produit parce quet détruire la machine.
  • L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher

sans surveillance.

• Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante, laissez un espace libre de 50 cm tout autour de l'appareil.
• Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à fumée.
• Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux inflammables.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
• Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez le immédiatement. S'il vous plaît contactez votre revendeur Antari.
• Faites attention à ce que le réservoir soit toujours complètement vidé avant d'envoyer ou transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.

Déballage & Inspection

Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari.

Contenu de la livraison: 1 x Z-1520 RGB Fogger

1 x W-2 Contrôleur sans fil

1 x Câble d'alimentation

1 x Mode d'Emploi

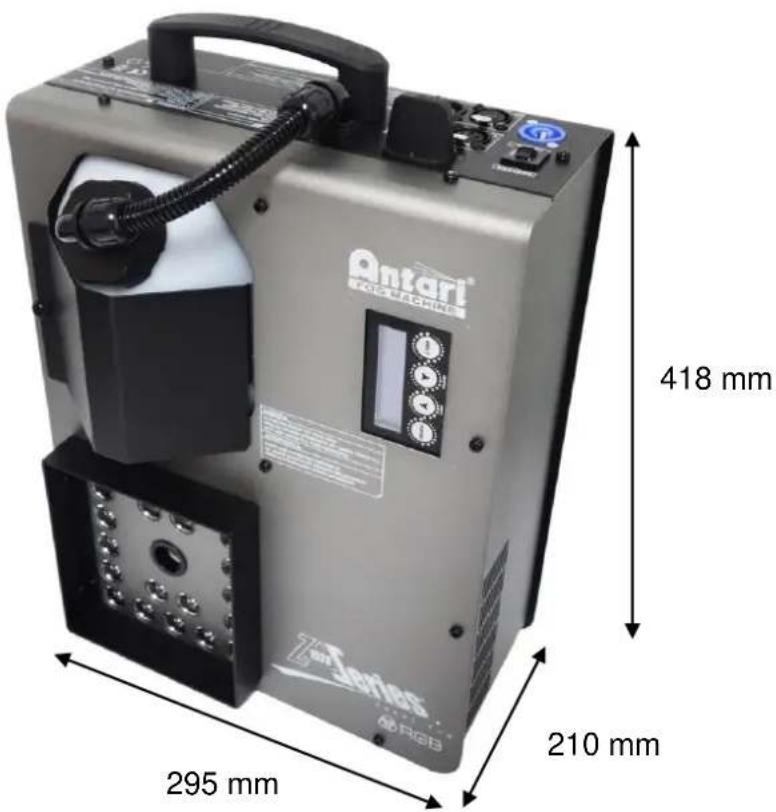

Dimensions

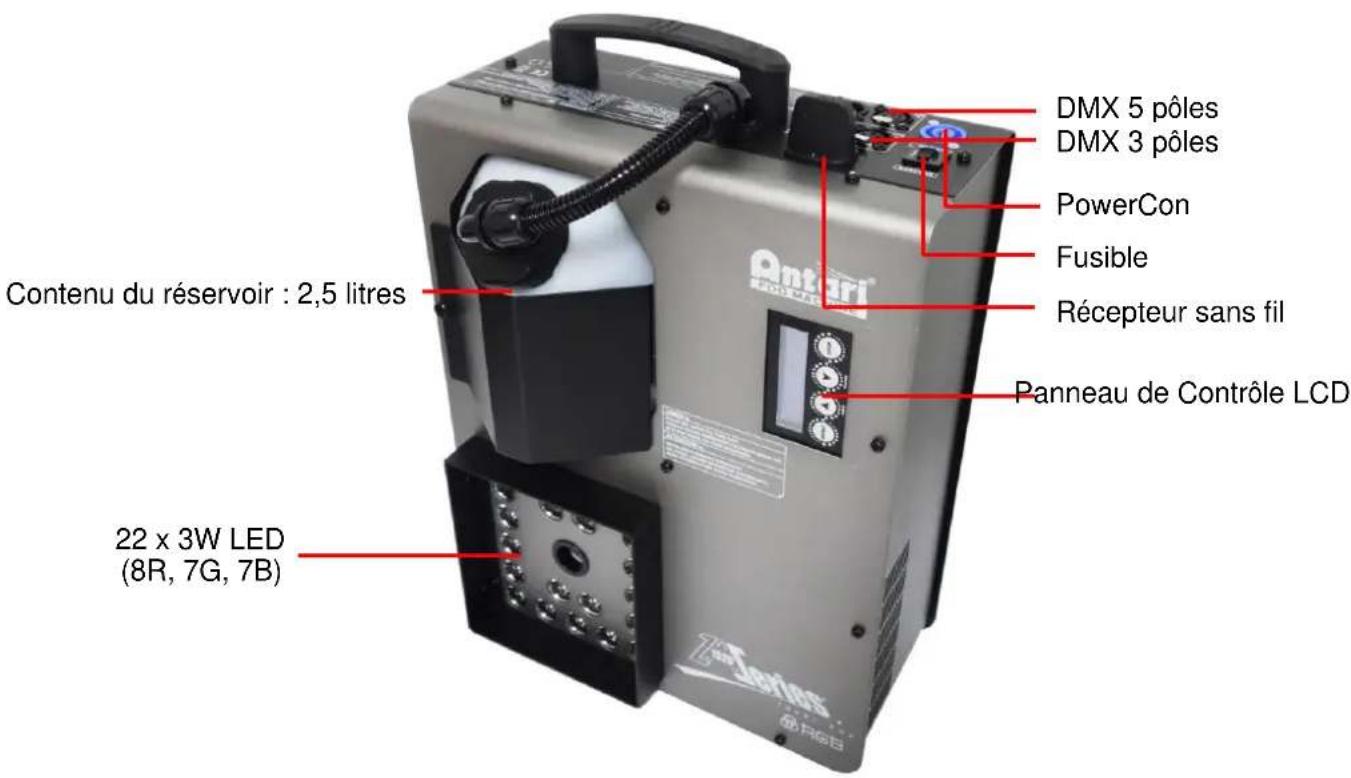

Aperçu d'appareil

Mise en service

Pas 1 : Placez la machine à fumée sur une surface plane et laissez un espace libre de 50 cm tout autour de la machine.

Pas 2 : Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur.

Pas 3 : Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez voire l'affichage du type pour chercher l'information sur l'alimentation.

Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte.

Pas 4 : Veuillez mettre la machine en service. La machine commence à chauffer. Le temps de chauffage prend environ 5 minutes. Quand la temps de chauffage est terminé, l'écran indique "Ready To Fog" et émission de fumée est possible. Après, la émission de fumée est possible.

Pas 5 : Pour activer le débit de fumée, appuyez sur le bouton VOLUME.

Pas 6 : Mettre la machine hors de service avec le bouton STOP et en débranchez-le du secteur.

Opération

Panneau de Contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle sur la partie supérieure de l'appareil.

ANTARI Z-1520 RGB

Ready to Fog

Bouton

[MENU]

▲ [UP]/[TIMER]

▼ [DOWN]/[VOLUME]

[STOP]

Fonction

Pour sélectionner des fonctions

Pour augmenter une valeur ou choisir entre options /

Pour activer le mode Timer

Pour diminuer une valeur ou choisir entre options /

Pour activer le mode continu

Pour inactiver le débit de fumée ou accéder

l'affichage de démarrage

Réglage de menu

DMX512

Address: 1. Réglage de l'adresse DMX512 entre 1 et 504.

Stand Alone

Set Master

Configurer la machine comme Master (appareil principal) ou

Slave (appareil secondaire).

Mode couleur

On

LEDs marche/arrêt

Mode couleur

Macro:01

Réglage des couleurs LED de macro 1 à 10.

Mode couleur

Chase:01

Réglage de la lumière défilante LED de 1 à 15

Timer

Interval 15 Sec

Réglage de l'intervalle entre 10 et 360 secondes.

Timer

Duration 5 Sec

Réglage de la durée entre 1 et 5 secondes.

Wireless Setting

On

Fonction sans fil marche/arrêt

Wireless Setting

Button A:M01

Configurer le bouton A sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver.

Wireless Setting

Button B:M01

Configurer le bouton B sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver

Wireless Setting

Button C:M01

Configurer le bouton C sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver.

Wireless Setting

Button D:M01

Configurer le bouton sur la télécommande pour macro 1 à 10 ou pour lumière défilante 1 à 15 ou déactiver.

LED Setting

Fog Only

LED ne s'allument qu'avec débit du fumée ou brillent tout le temps.

LED Fade Out

Delay: 0 Sec

Réglage temporisation LED entre 0 et 5 seconds.

Run Last Setting

On

Activer/Déactiver démarrage avec fonction dernière.

Opération sans fil

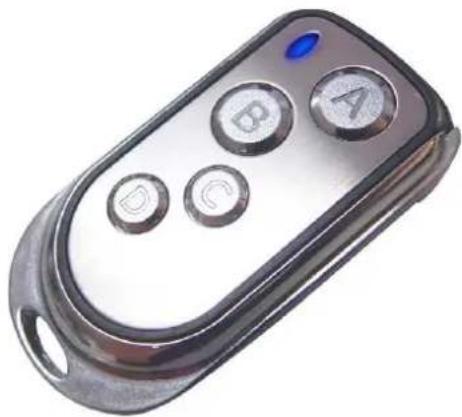

Le contrôleur sans fil W-2 se compose d'un transmetteur avec quatre boutons personnalisées pour activer le débit de fumée et les réglages LED ainsi qu'un récepteur fixé sur l'appareil.

W-2 transmetteur sans fil

Vous pouvez ajuster les réglages sans fil avec le panneau de contrôle; veuillez-vous référer au chapitre sur la Réglage de menu.

Avec le transmetteur, il est possible de débiter le fumée d'une distance de 50 mètres au maximum (avec ligne de visée).

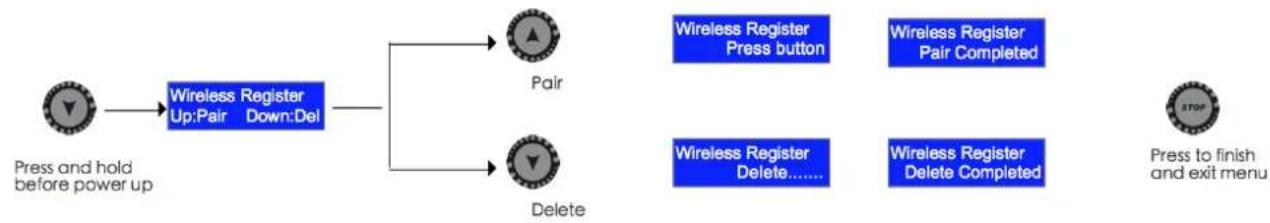

Connexion transmetteurs

Les transmetteurs peuvent être connectés avec le et déconnectés du récepteur. 10 transmetteurs sans fil peuvent fonctionner en parallèle avec un récepteur. Veuillez suivre les étapes suivantes.

Pas 1 : Mettez la machine hors de service.

Pas 2 : Maintenez le bouton [DOWN] pressé.

Pas 3 : Mettez la machine en service et mettre la machine et relâchez le bouton [DOWN] quand l'écran clignote.

Pas 4 : Voir le réglage de menu pour connecter et déconnecter les transmetteurs.

Remplacer la batterie

Si la portée de la télécommande diminue, la batterie est morte et doit être remplacée. Enlever le couvercle sur la face arrière de la télécommande pour éloigner la batterie. On utilise une pile bouton 27A 12V.

Configuration de la connexion DMX

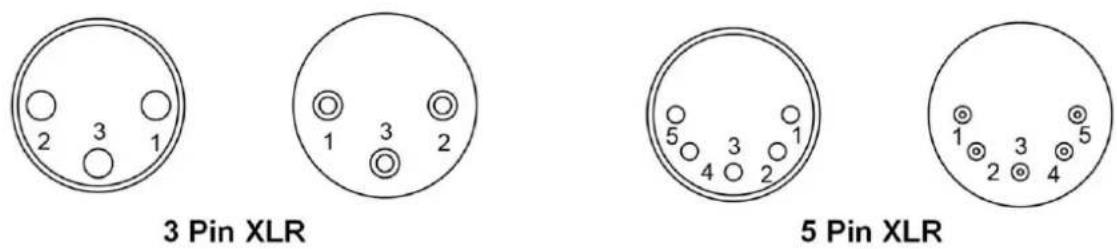

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX Le graphique ci-dessous montre la configuration des fiches.

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

Fonctions DMX

Canal 1	Valuers DMX	Fonction
Fumée	0-45-255	arrêt (aucun dégagement de fumée) marché
Canal 2	Valuers DMX	Fonction
LED rouge	0-255	0-100%
Canal 3	Valuers DMX	Fonction
LED vert	0-255	0-100%
Canal 4	Valuers DMX	Fonction
LED bleu	0-255	0-100%
Canal 5	Valuers DMX	Fonction
Chase (lumière défilante)	1-15	Chase 1
	16-31	Chase 2
	32-47	Chase 3
	48-63	Chase 4
	64-79	Chase 5
	80-95	Chase 6
	96-111	Chase 7
	112-127	Chase 8
	128-143	Chase 9
	144-159	Chase 10
	160-175	Chase 11
	176-191	Chase 12
	192-207	Chase 13
	208-223	Chase 14
	224-255	Chase 15
Canal 6	Valuers DMX	Fonction
Vitesse de chase	0-255	0-255 paliers par min.
Canal 7	Valuers DMX	Fonction
Master dimmer	0-255	0-100%
Canal 2	Valuers DMX	Fonction
Stroboscope	0-255	1-20 Hz

Liquide

Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie.

Nettoyage et Maintenance

• Faites toujours attention de ne pas polluer le liquide à fumée.
• Enlevez la poussière de les orifices d'aération avec un compresseur d'air, aspirateur ou une brosse tendre.
• Toujours nettoyer la machine avec un chiffon sec.
  • Utiliser l'eau déstillé pour purge votre machine avant de l'entreposage.
• Il est recommandé de utilisant la machine une fois par mois
• Poussière, liquide et boue excessive provoquer la surchauffe de l'élément de chauffage.

Remplacer le fusible

Avant le remplacement du fusible débrancher l'appareil. Toujours remplacer un fusible par un autre de modèle identique.

Pas 1 : Débrancher l'appareil.

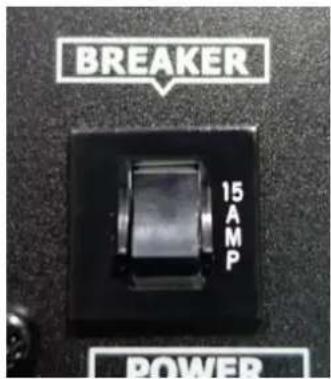

Pas 2 : Mettez le disjoncteur en mode "ON"

Pas 3 : Démarrer la machine pour tester le fonctionnement.

Fusible

$$ 1 2 0 \mathrm{V} = 1 5 \mathrm{A} 2 5 0 \mathrm{V} $$

$$ 2 3 0 \mathrm{V} = 9 \mathrm{A} 2 5 0 \mathrm{V} $$

Caractéristiques Techniques

Alimentation 120V 60Hz

230V 50Hz

Fusible 120V = 15A 250V

230V = 9A 250V

Puissance Consommation AC-120V/230V,1550W

Temps de chauffage 5 min. (env.)

Rayon d'émission 5 mètres de haut, 1 mètre de largeur

Durée de débit max 8 secondes

Contenu du réservoir 2.4 L

Consommation de liquide 25 ml/10 sec.

Compatible liquide Antari FLC à base d'eau liquide

Option de contrôle DMX 512, manuellement, timer, télécommande sans fil

Canaux DMX 8 canaux

Connexion alimentation Neutrik Powercon

Connexion DMX XLR 3 pôles et 5 pôles

Dimensions L 418 x l 295 x H 210 mm

Poids sec 10.4 kg
